Nice Robus 600 KCE 9.1 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 6,4 m a 600 kg, profil bez úpravy
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 6,4 m průjezdní šířky a celkové hmotnosti do 600 kg.
Pohon Robus-600 je vybaven elektromechanickými koncovými spínači a sběrnicí Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů. Teplotní senzor přizpůsobuje výkon motoru klimatickým podmínkám. Součástí pohonu je vestavěná řídicí jednotka.
Set obsahuje obousměrný přijímač, umožňující zobrazení stavu otevření brány na obousměrném dálkovém ovladač (obousměrný ovladač není součástí balení). Tento přijímač je zpětně kompatibilní i s jednosměrnými ovladači Nice. Bližší informace naleznete v návodech jednotlivých produktů.

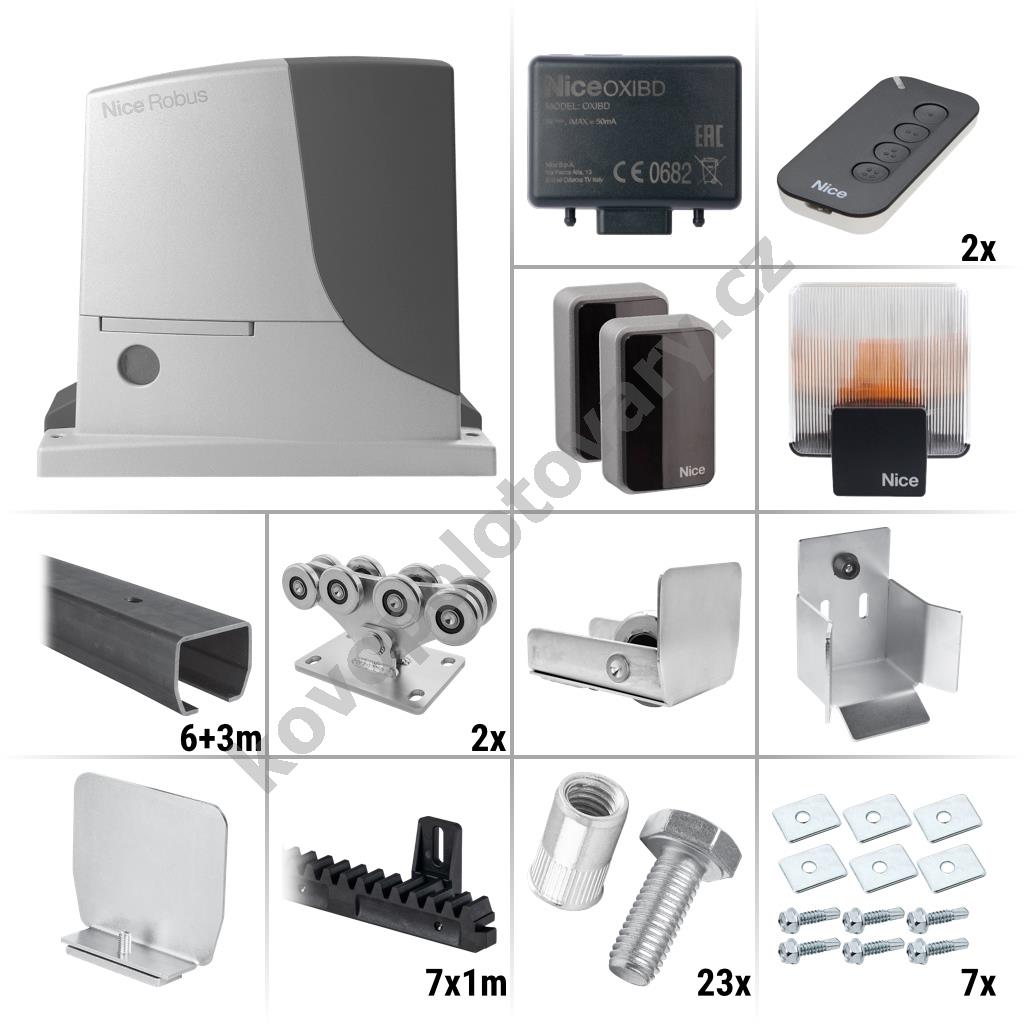

Obsah balení:
- 1x Nice ROBUS600 - pohon
- 1x Nice RBA3R10 - řídicí jednotka
- 2x Nice MYGO4 - jednosměrný dálkový ovladač (4-kanálový)
- 1x Nice ELDC - bezpečnostní maják
- 1x Nice OXIBD - obousměrný zásuvný přijímač
- 1x Nice EPMB - bezpečnostní fotobuňky (1 pár), dosah 30 m
- 1x Základová (kotvicí) deska a kotvicí šrouby do betonu
- 2x Mechanický doraz na hřeben
- 2x Odblokovací klíč (použití při výpadku proudu)
- + Doplňky pro montáž

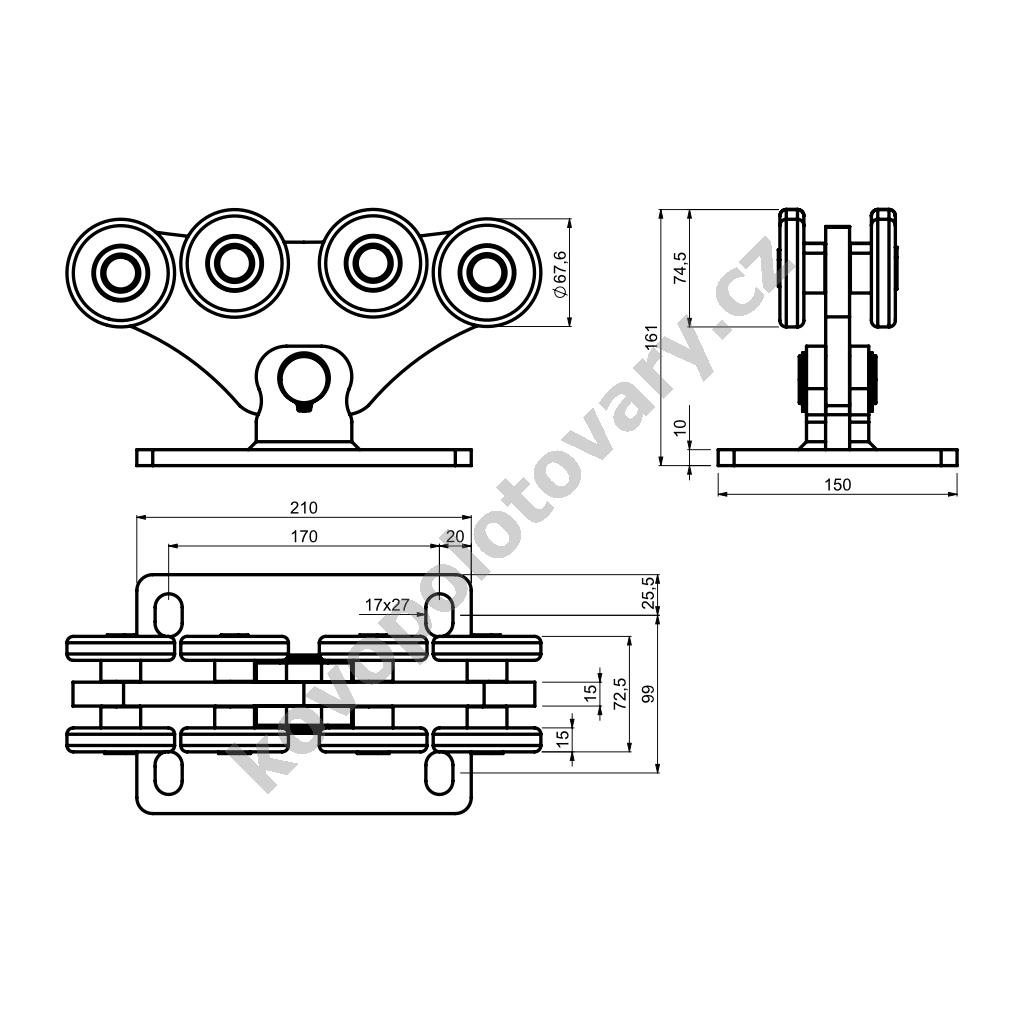

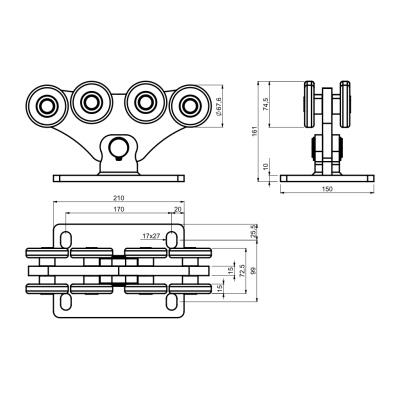

- 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

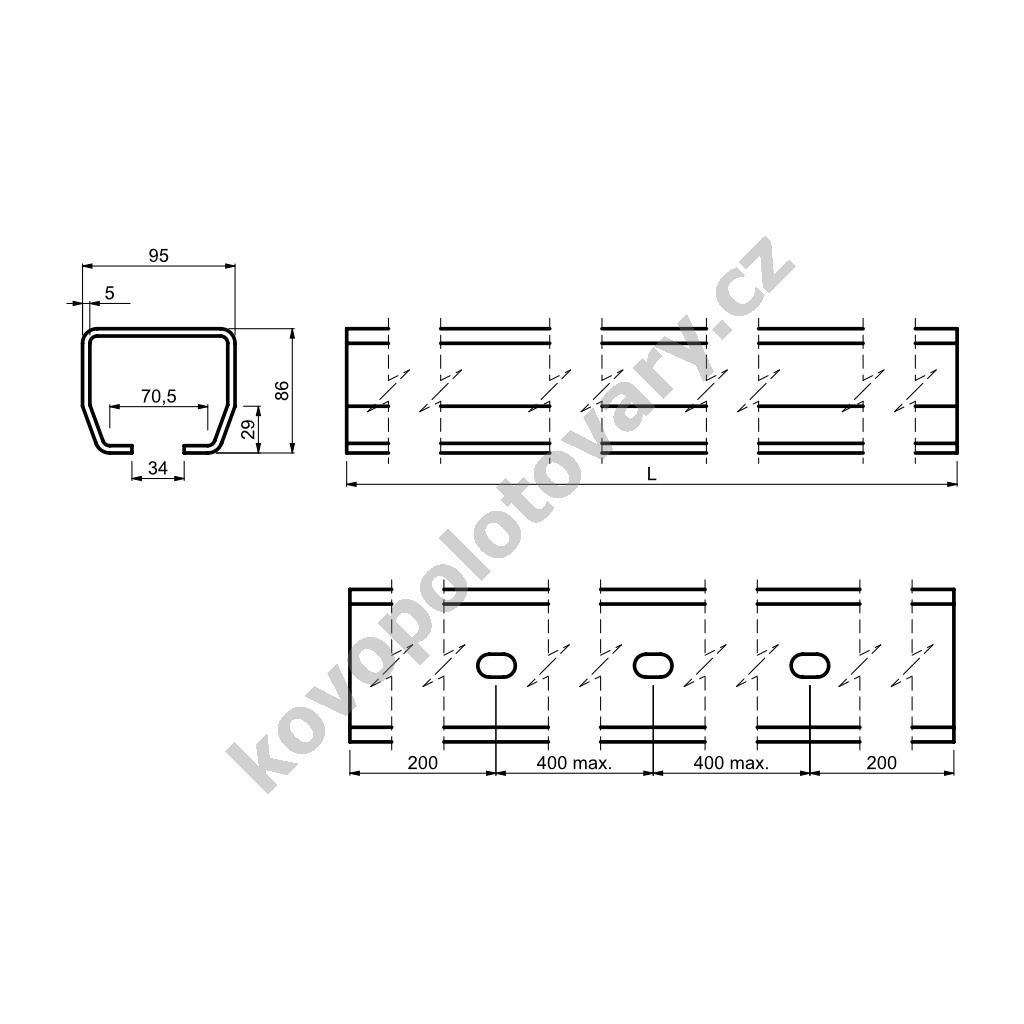

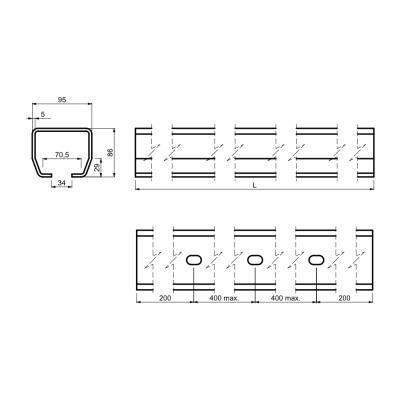

- 1x CAIS STAGE MB 6 (1700011) - vodicí C profil 95x86 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány, 6 m
- 1x CAIS STAGE MB 3 (1700169) - vodicí C profil 95x86 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány, 3 m

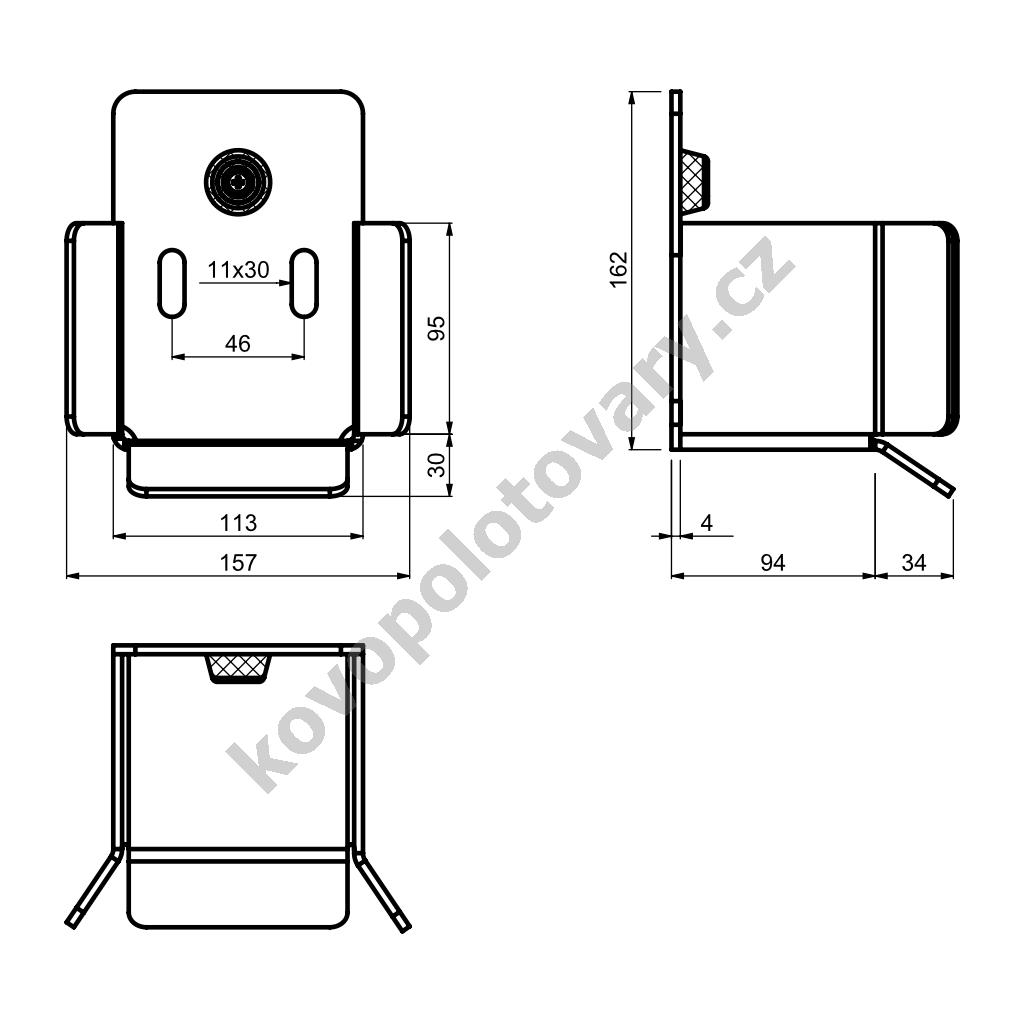

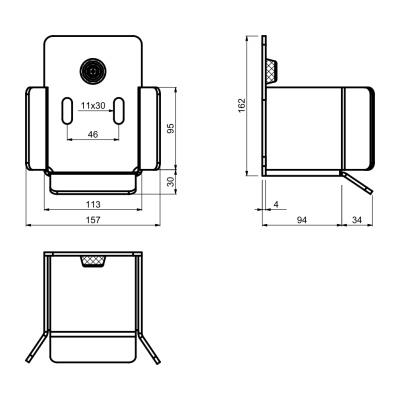

- 1x CAIS LAST M (1700014) - spodní dojezdová kapsa

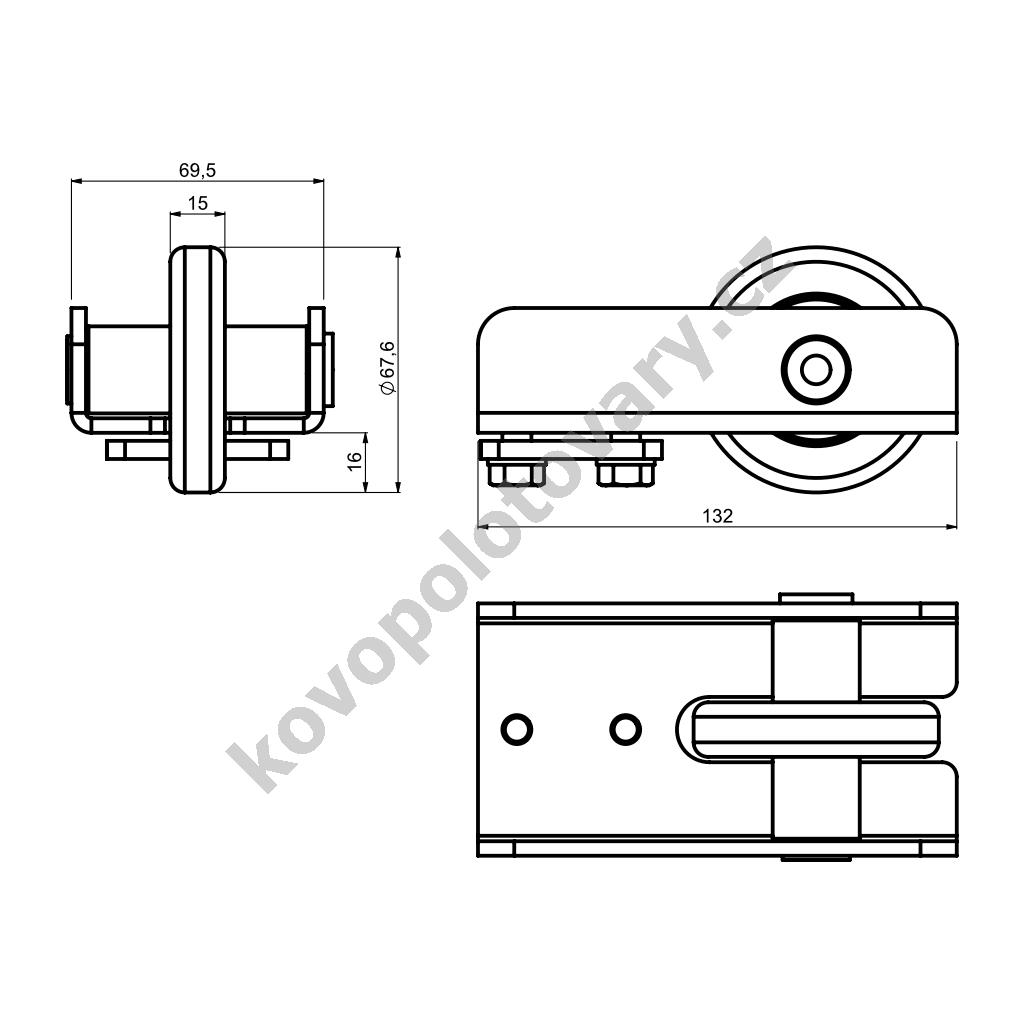

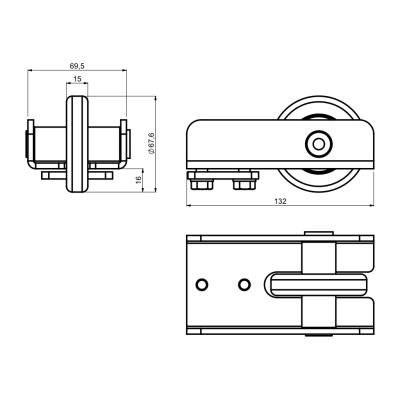

- 1x CAIS RUN M (1700013) - dojezdové kolečko

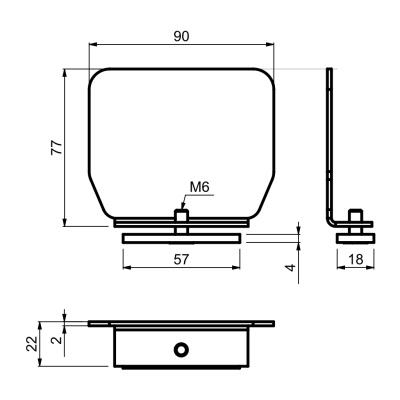

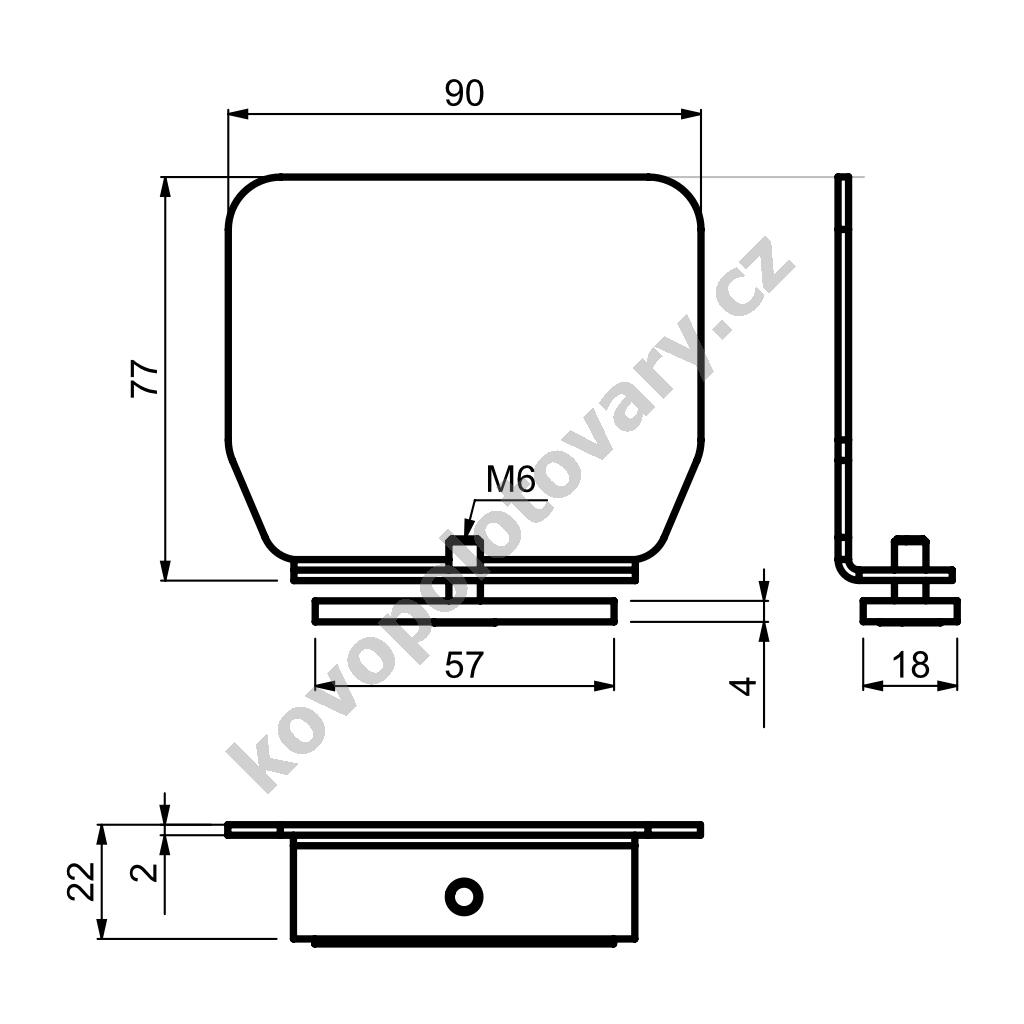

- 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

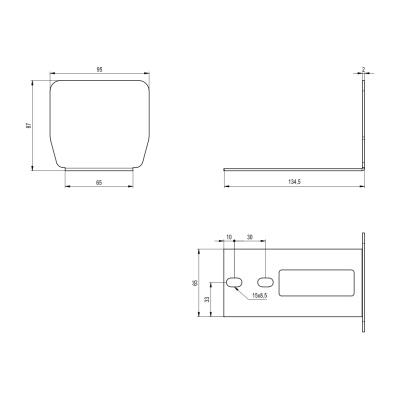

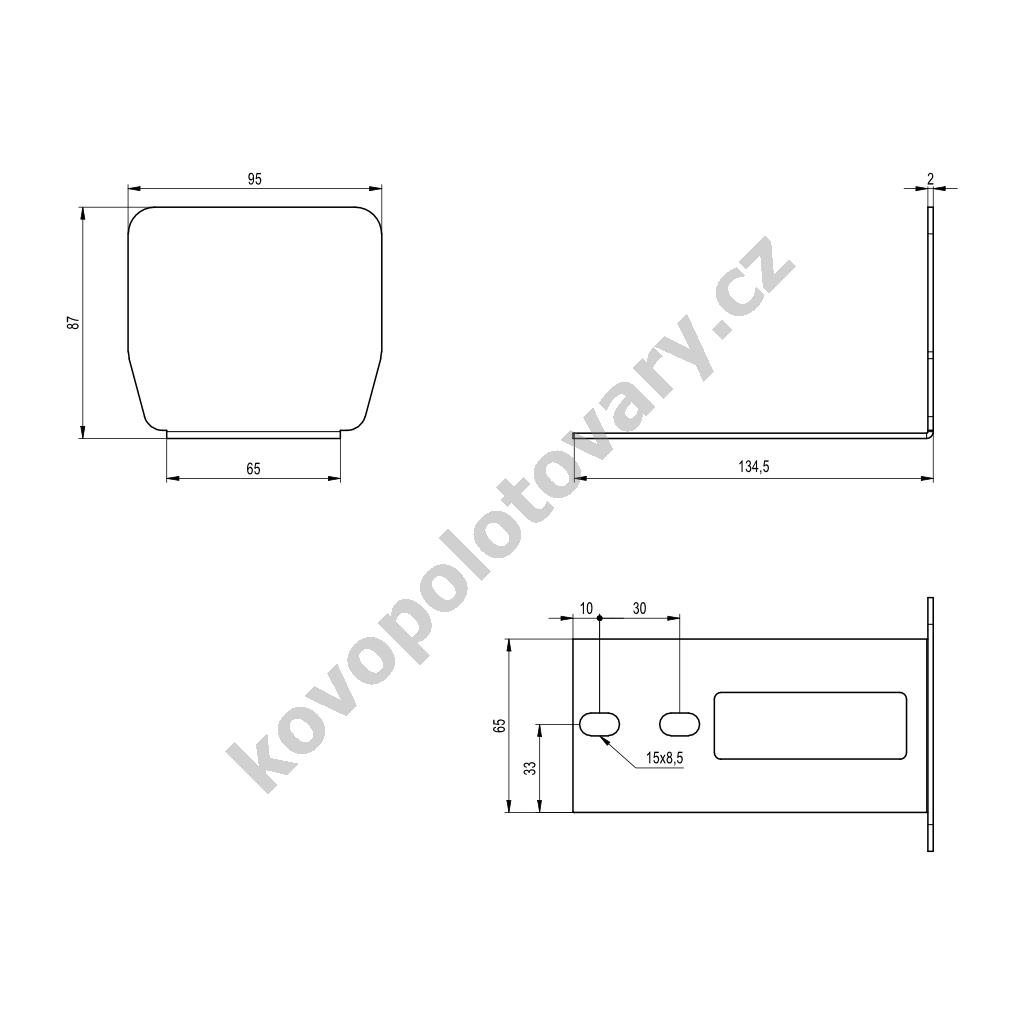

- 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
- 23x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
- 15x Nýtovací matice M10x18 - pro připevnění C profilu
- 8x Nýtovací matice M10x21 - pro připevnění C profilu

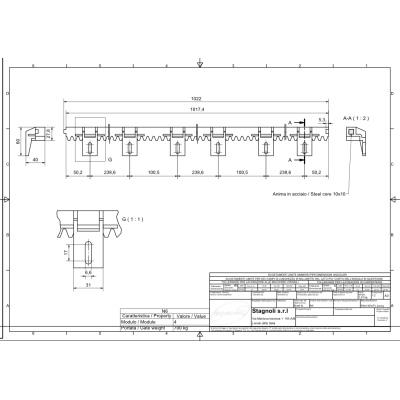

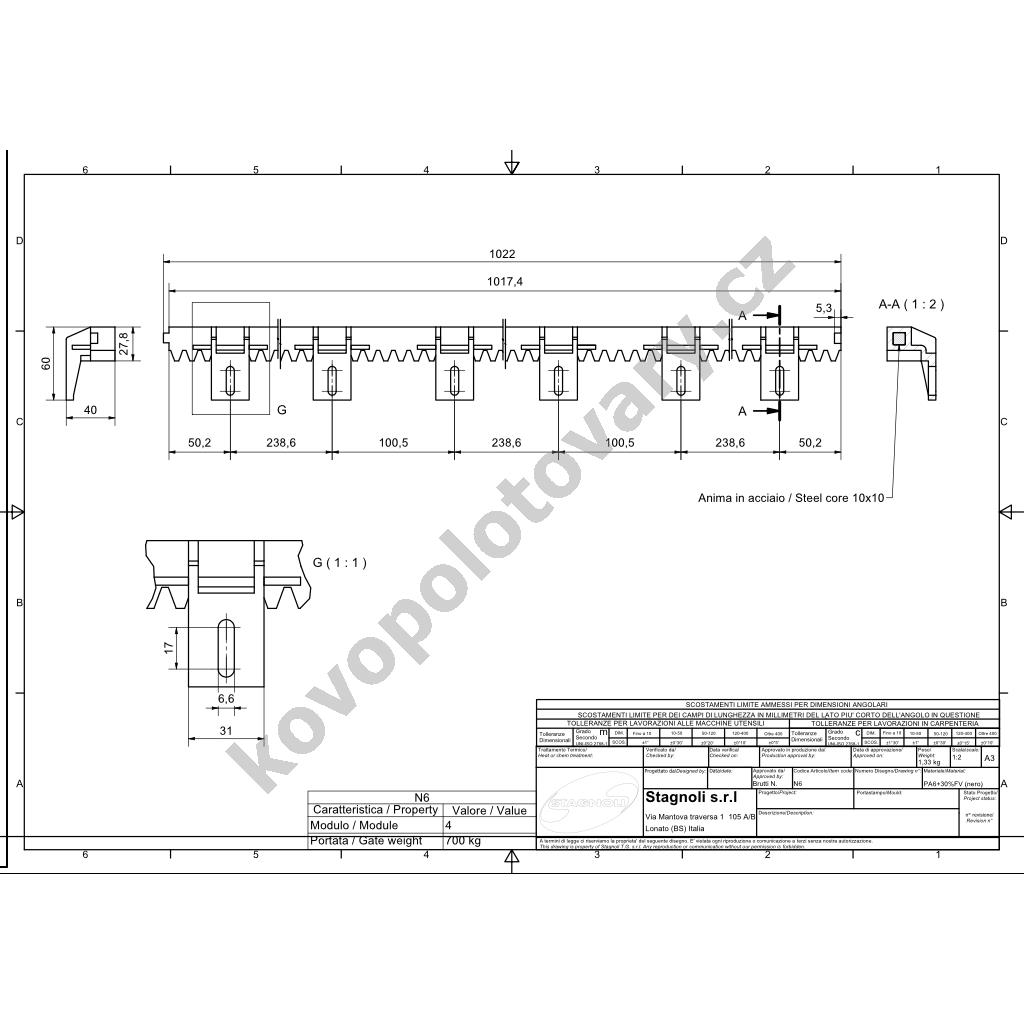

- 7x STAGNOLI N6 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
- 7x STAGNOLI SAC012 - sada pro upevnění ozubeného hřebenu posuvné brány se 6 úchyty
- Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Nastavitelné funkce pohonu a řídicí jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinosti řídicí jednotka vypne napájení příslušenství
- Předblikání - upozornění výstražným majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
- Výstup pro elektrický zámek - ovládá elektromechanický zámek
- Režim Master/Slave - hlavní pohon může ovládat podřízený pohon v realizacích dvoukřídlých posuvných bran
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
- Programovatelný výstup - nastavitelný výstup např. pro připojení elektronických zástrčí nebo elektromechanických zámků jiných výrobců
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstrařným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice BlueBUS - sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
- Nice SOLEMYO - řídicí jednotka je kompatibilní se solárním napájením Nice SOLEMYO
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
- Nice BD - typ kódování s obousměrnou komunikací umožňující zobrazení stavu otevření na dálkovém ovladači (obousměrný ovladač není součástí balení)
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 24 V DC
- Výkon: max. 515 W
- Odběr proudu: max. 2,5 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 600 kg
- Doporučená hmotnost brány: max. 400 kg
- Šířka průjezdu: max. 6,4 m
- Doporučená šířka průjezdu: max. 6 m
- Rozměry pohonu
- Šířka: 330 mm
- Výška: 303 mm
- Hloubka: 212 mm
- Vlastnosti pohonu
- Krytí: IP44
- Provozní teplota: -20 až 50 °C
- Točivý moment: max. 18 Nm
- Síla: max. 600 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: žádná
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování

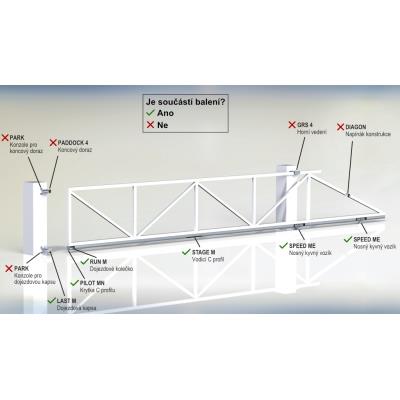

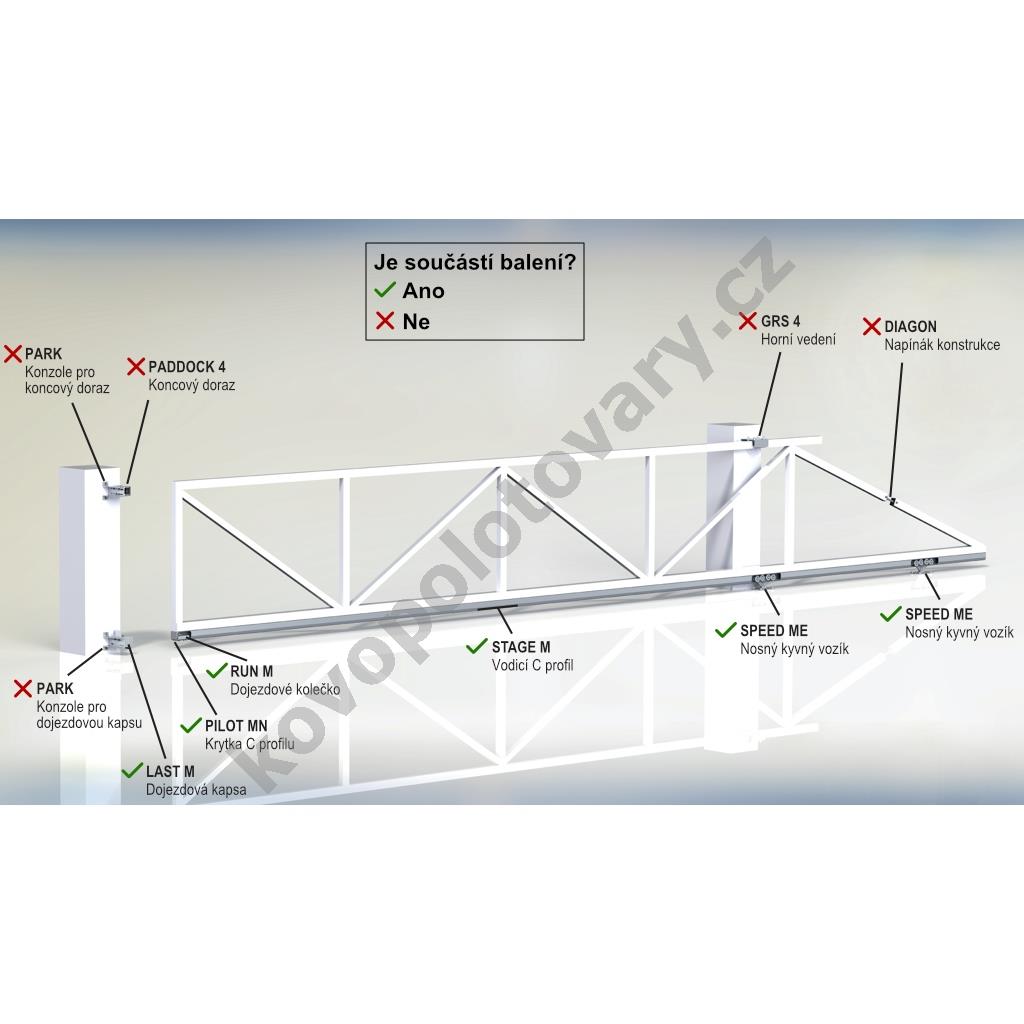

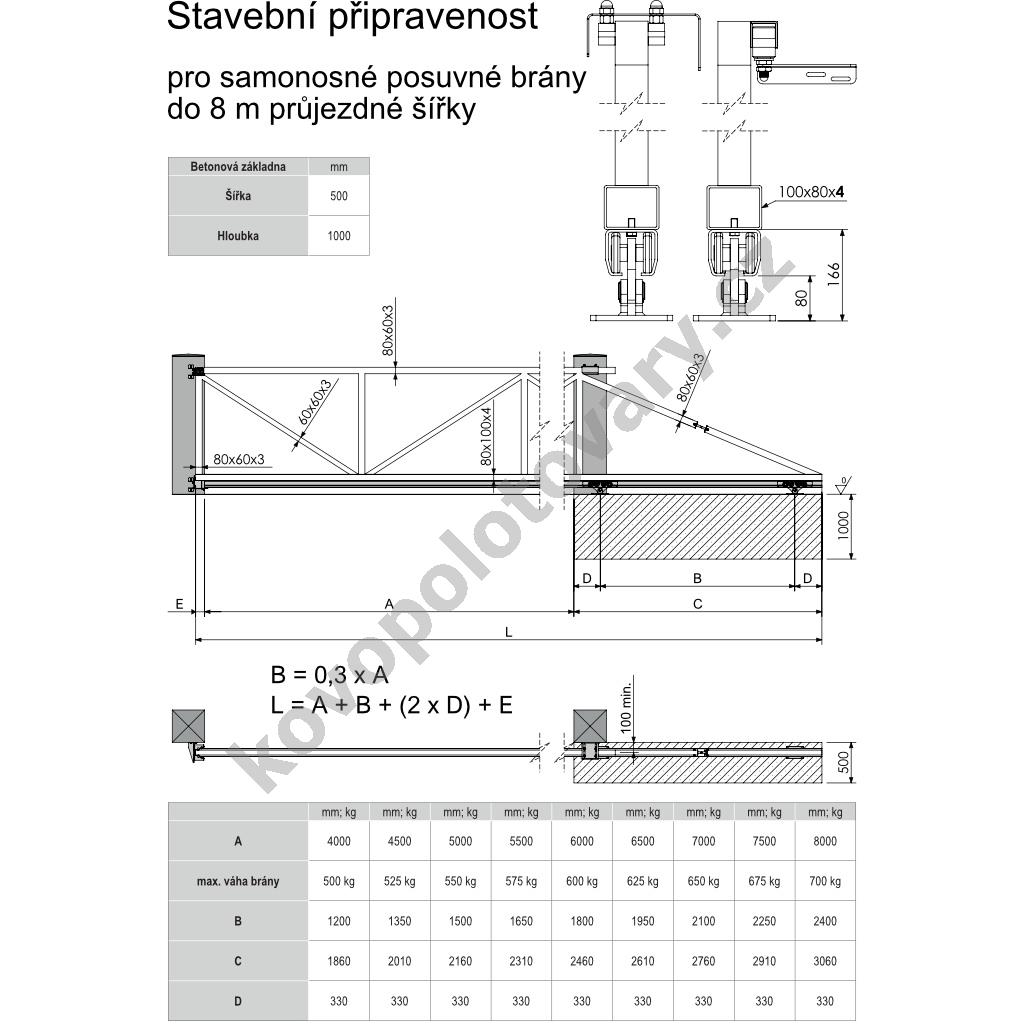

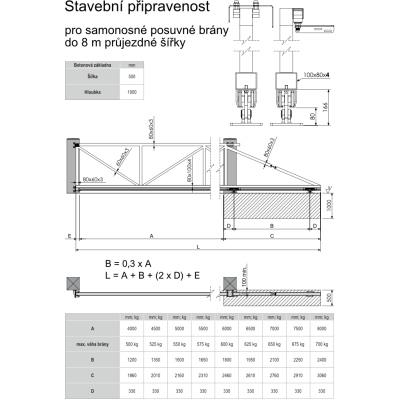

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
| Parametry | |
|---|---|
| Výrobce pohonu | Nice |
| Max. váha brány (kg) | 600 |
| Pro šířku průjezdu | do 6,4 m |
| Prodejní délka | 6 m |
| Typ setu | set s pohonem |
| Délka balíku | 600 cm |
Související zboží
Bateriový záložní zdroj 24V NICE PS124 pro pohon brány a vrat Nice, integrovaná nabíječkapro wingo, robus
Nabíjecí: ano; Napětí: 24 V; Typ baterie: PS124; Výrobce: Nice;
Kód položky:PS124
Bezpečnostní hydraulická brzda pro posuvné brány ve svahu
Bezpečnostní hydraulická brzda pro posuvné brány ve svahu
Kód položky:EXE-BRAKE
CAIS DOCKER O - horní náběh s konzolí, pro posuvné brány
Materiál: ocel; Použití: k přišroubování; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:DOCKER-O
CAIS JBM 40 - vodicí kladka s ložiskem, s kotvicí konzolí a regulací, pr. 40 mm, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 40; Výrobce: CAIS;
Kód položky:JBM-40
CAIS PADDOCK 4 - horní náběh s kladkou, pro střední posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-4
CAIS PADDOCK O - horní náběh pro posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 120 mm; Výrobce: CAIS;
Kód položky:PADDOCK-O
CAIS PADDOCK SM - horní náběh pro malé a střední posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-SM
CAIS PARK - konzole pro dojezdovou kapsu LAST a horní náběh PADDOCK, pro malé a střední posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:PARK
CAIS RCB 40/16 - vodicí ložisková rolka (kladka, oliva), pr. 40 mm, závit M16, pro horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 40; Typ závitu: M16; Výrobce: CAIS;
Kód položky:RCB-40/16
CYKY-J 3x1,5 - instalační kabel pro přívod el. proudu k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 8,6;
Kód položky:CYKY-J-3x15
CYKY-J 3x2,5 - instalační kabel pro přívod el. proudu k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 9,5;
Kód položky:CYKY-J-3x25
Dálkový ovladač pohonu brány a vrat NICE INTI-2 černý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2
Dálkový ovladač pohonu brány a vrat NICE INTI-2B modrý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2B
Dálkový ovladač pohonu brány a vrat NICE INTI-2G zelený, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2G
Dálkový ovladač pohonu brány a vrat NICE INTI-2L fialový, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2L
Dálkový ovladač pohonu brány a vrat NICE INTI-2R červený, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2R
Dálkový ovladač pohonu brány a vrat NICE INTI-2Y žlutý, plovoucí kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2Y
ELKO EP SHT-1/2 /UNI - digitální dvoukanálové spínací hodiny, 12-240 V AC/DC
Výrobce: ELKO EP;
Kód položky:SHT-1/2/UNI
EMOS RG 58/U - koaxiální kabel pr. 5 mm, pro připojení externí antény k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 5; Výrobce: EMOS;
Kód položky:2305058400
FRM-2 - horní vedení s kotvicí konzolí a regulací 2-kladkové, pro posuvné brány, dl. 260 mm
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:FRM-2
Horní náběh posuvné brány 60.022 pro profil max. šířky 40 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 40 mm; Výrobce: PSG;
Kód položky:60.022
Horní náběh posuvné brány 60.023 pro profil max. šířky 60 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 60 mm; Výrobce: PSG;
Kód položky:60.023
JRM-40 - vodící rolka (kladka, oliva) s kotvicí konzolí a regulací, pr.40 mm, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 40; Výrobce: CAIS;
Kód položky:JRM-40
K-PP-M - Nerezový podstavec pod pohon posuvné brány série Nice Robus, střední
Materiál: ocel nerezová; Výrobce: KP;
Kód položky:K-PP-M
NICE ABF - externí anténa s koaxiálním kabelem, k pohonům bran a vrat, 433 MHz
Anténa: Volitelná; Frekvence (MHz): 433; Výrobce: Nice;
Kód položky:ABF
NICE CM-B - zámek pro nouzové odblokování pohonů Nice Robus, Run, Wingo, Toona atd.
Výrobce: Nice;
Kód položky:CM-B
NICE EDSB - osvětlená kódová klávesnice pro pohony bran a vrat, technologie BlueBUS
Výrobce: Nice;
Kód položky:EDSB
NICE EDSWG- bezdrátová osvětlená kódová klávesnice 3-kanálová k pohonu bran a vrat
Výrobce: Nice;
Kód položky:EDSWG
Nice EPMORB - bezpečnostní fotobuňka s odrazkou, k pohonu brány a vrat, BlueBus
Dosah: 15; Napájení: sběrnice BlueBUS; Připojení: Drátové; Výrobce: Nice;
Kód položky:EPMORB
Nice EPSB - bezpečnostní fotobuňky k pohonu brány a vrat, dosah 30 m, 1 pár, BlueBUS
Dosah: 30; Napájení: sběrnice BlueBUS; Připojení: sběrnice BlueBUS; Výrobce: Nice;
Kód položky:EPSB
NICE ETPB - čtečka bezkontaktních karet a čipů k pohonu bran a vrat, BlueBUS
Výrobce: Nice;
Kód položky:ETPB
Nice IT4WIFI - Wi-Fi modul pro ovládání pohonů Nice chytrým telefonem
Frekvence (MHz): Wi-Fi 2,4 GHz; Výrobce: Nice;
Kód položky:IT4WIFI
Nice MYGO4 - dálkový ovladač pohonu brány a vrat, plovoucí kód 4-kanálový 433 MHz, jednosměrný
Frekvence (MHz): 433; Počet kanálů: 4; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:MYGO4
Nice ON2E - dálkový ovladač pohonu brány a vrat, plovoucí kód 2-kanálový 433 MHz, jednosměrný
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:ON2E
Nice ON3EBD - dálkový ovladač pohonu brány a vrat, plovoucí kód 3-kanálový 433 MHz, obousměrný
Frekvence (MHz): 433; Počet kanálů: 3; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:ON3EBD
Nice ON4E - dálkový ovladač pohonu brány a vrat, plovoucí kód 4-kanálový 433 MHz, jednosměrný
Frekvence (MHz): 433; Počet kanálů: 4; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:ON4E
Nice PPH3 hliníkový sloupek pro fotobuňky EPM a EPMB, výška 50 cm
Délka balíku: 55; Výrobce: Nice; Výška: 500;
Kód položky:PPH3
Nice PPH4 hliníkový sloupek pro fotobuňky EPM a EPMB, výška 100 cm
Délka balíku: 115; Výrobce: Nice; Výška: 1000;
Kód položky:PPH4
PRM-40 - vodící rolka (kladka, oliva) s kotvicí konzolí a regulací, pr.40 mm, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 40; Výrobce: CAIS;
Kód položky:PRM-40
Programátor pohonu brány a vrat NICE O-VIEW kompatibilní se systémy Nice Opera
Výrobce: Nice;
Kód položky:O-VIEW
RW-40 - vodící rolka (kladka, oliva), pr.40 mm, závit M16, horní vedení posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 40; Typ závitu: M16; Výrobce: CAIS;
Kód položky:RW-40
SECTRON SMART 3T - univerzální GSM modul pro dálkové ovládání pohonů bran, vrat a závor mobilním telefonem, gsm klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: Sectron;
Kód položky:GM-GKS3
STAGNOLI N6 - ozubený hřeben posuvné brány do 700 kg, nylonový s ocelovým jádrem, 6 spodních úchytů, modul 4, 1 m
Délka: 1000; Délka balíku: 100; Tloušťka: 20; Výrobce: Stagnoli;
Kód položky:V/6
SYKFY 3x2x0,5 - sdělovací stíněný kabel pro připojení příslušenství k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 5;
Kód položky:SYKFY-3x2x05
TCEPKPFLE 1x4x0,6 - sdělovací stíněný kabel pro připojení příslušenství k pohonu brány a vrat, cena za 1 m
Prodejní délka: 1; Průměr: 9;
Kód položky:TCEPKPFLE-1x4x06
TFE iQGSM R1 10 - univerzální GSM relé modul, 10 uživatelů, 1 výstup, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-10
TFE iQGSM R1 100 - univerzální GSM relé modul, 100 uživatelů, 1 výstup, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-100
TFE iQGSM R1 1000 - univerzální GSM relé modul, 1000 uživatelů, 1 výstup, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-1000
TFE iQGSM R2 20 2 - univerzální GSM relé modul s alarmem, 20 uživatelů, 2 výstupy, 12/24 V AC/DC, GSM klíč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R2-20-2
TFE iQGSM R3 10 - GSM relé modul s přijímačem a dálkovým ovladačem, 10 uživatelů, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-10
TFE iQGSM R3 100 - GSM relé modul s přijímačem a dálkovým ovladačem, 100 uživatelů, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-100
TFE iQGSM R3 1000 - GSM relé modul s přijímačem a dálkovým ovladačem, 1000 uživatelů, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-1000
Vodící C profil posuvné brány STAGE-MB střední pr.95x86 mm bez povrchové úpravy
Materiál: ocel; Povrchová úprava: bez úpravy; Průřez: 95 x 86; Výrobce: CAIS; Prodejní délka: 2; 3; 4; 6;
Kód položky:STAGE-MB
Alternativy
9.1 - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 6,4 m a 620 kg, profil bez úpravy
Délka balíku: 600; Max. váha brány (kg): 620; Pro šířku průjezdu: do 6,4 m; Prodejní délka: 6; Typ setu: set bez pohonu; Výrobce: CAIS;
Kód položky:9.1
Nice Robus 600 KCE - sestava pohonu a příslušenství, pro posuvnou bránu do 600 kg
Max. váha brány (kg): 600; Typ setu: set s pohonem; Výrobce: Nice;
Kód položky:KN-RB600KCE

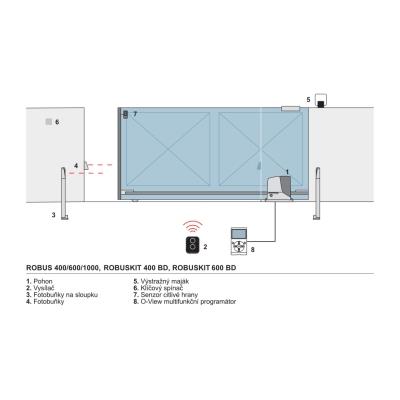

Nice Robus 600 KCE 9.1Z - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 6,4 m a 600 kg, pozinkovaný profil
Délka balíku: 600; Max. váha brány (kg): 600; Pro šířku průjezdu: do 6,4 m; Prodejní délka: 6; Typ setu: set s pohonem; Výrobce pohonu: Nice;
Kód položky:KN-RB600KCE-9.1Z
Nice Robus 600 R10 - samostatný pohon posuvné brány do 600 kg
Max. váha brány (kg): 600; Typ setu: pouze pohon; Výrobce: Nice;
Kód položky:KN-ROBUS600
- Návod k pohonu Nice Robus 600, 1000 a 500 HS s řídicí jednotkou RBA3R10 - CZ
- Návod k pohonu Nice Robus 600, 1000 a 500 HS s řídicí jednotkou RBA3R10 - rychlý
- Návod k přijímači Nice OXIBD - CZ
- Návod k přijímači Nice OXIBD - rychlý CZ/SK
- Návod na prijímač Nice OXIBD - SK
- Návod pre pohon Nice Robus 600, 1000 a 500 HS s riadiacou jednotkou RBA3R10 - SK
- Návod pro montáž C profilu ke konstrukci samonosné posuvné brány
- Stavební připravenost posuvné samonosné brány do 8 m průjezdu
8:00 - 16:00
- Prodejna a výdejní místo eshopu
Závodu míru 306/184
360 17 Karlovy Vary - Stará Role
Po - Pá | 8:00 - 16:00
IČ: 03522865
DIČ: CZ03522865
- STUDIO H+H – zahradní a lesní technika
Jáchymovská 27/114
360 04 Karlovy Vary - Bohatice
Po - Pá | 8:00 - 16:00
