Nice Robus 1000 KCE 9.2 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 8 m a 700 kg, profil bez úpravy
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

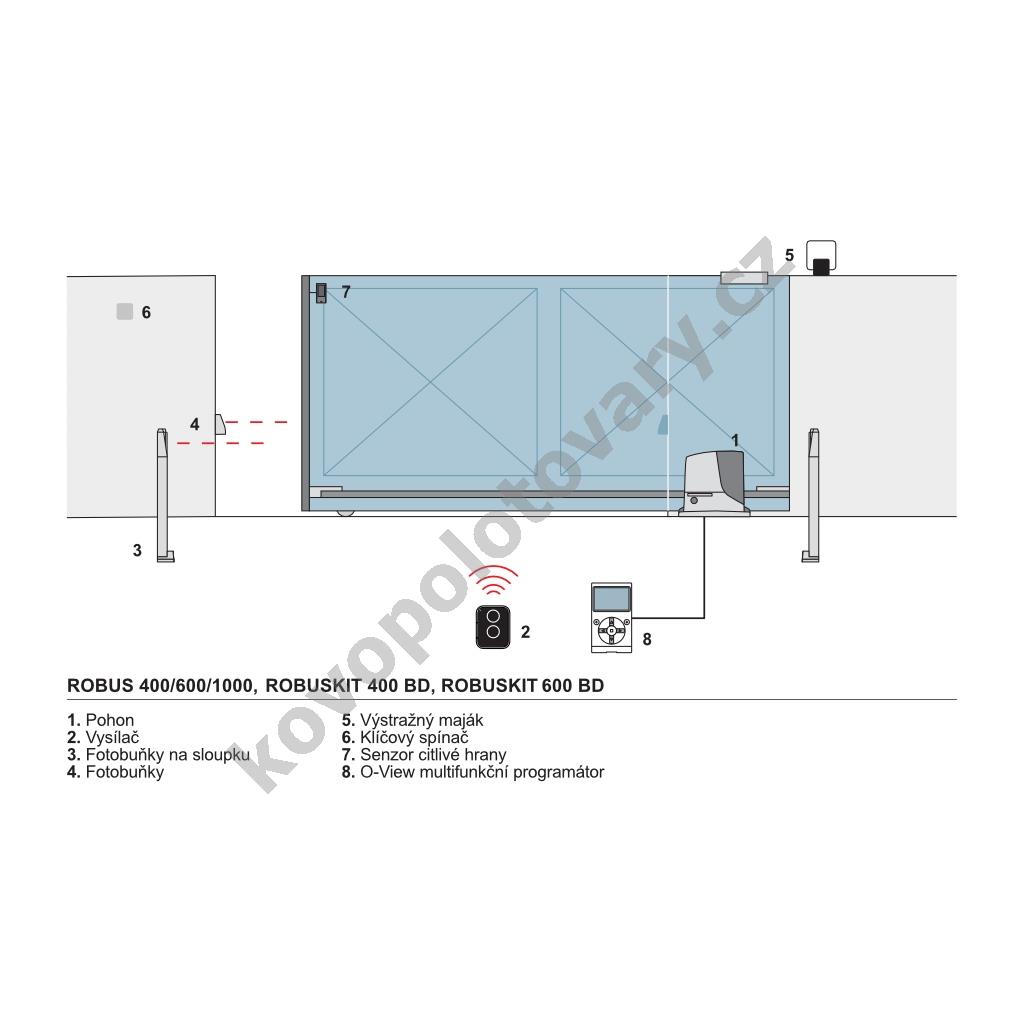

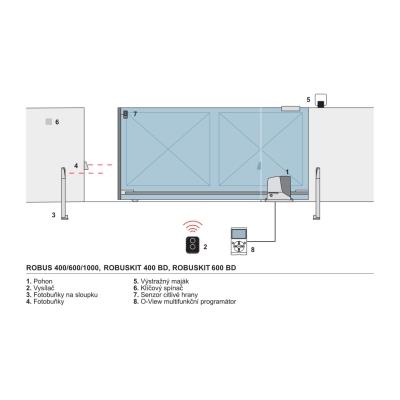

Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 8 m průjezdní šířky a celkové hmotnosti do 700 kg.
Pohon Robus-1000 je vybaven elektromechanickými koncovými spínači a sběrnicí Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů. Teplotní senzor přizpůsobuje výkon motoru klimatickým podmínkám. Součástí pohonu je vestavěná řídicí jednotka.
Set obsahuje obousměrný přijímač, umožňující zobrazení stavu otevření brány na obousměrném dálkovém ovladač (obousměrný ovladač není součástí balení). Tento přijímač je zpětně kompatibilní i s jednosměrnými ovladači Nice. Bližší informace naleznete v návodech jednotlivých produktů.

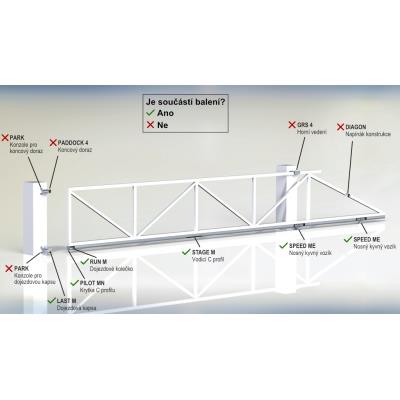

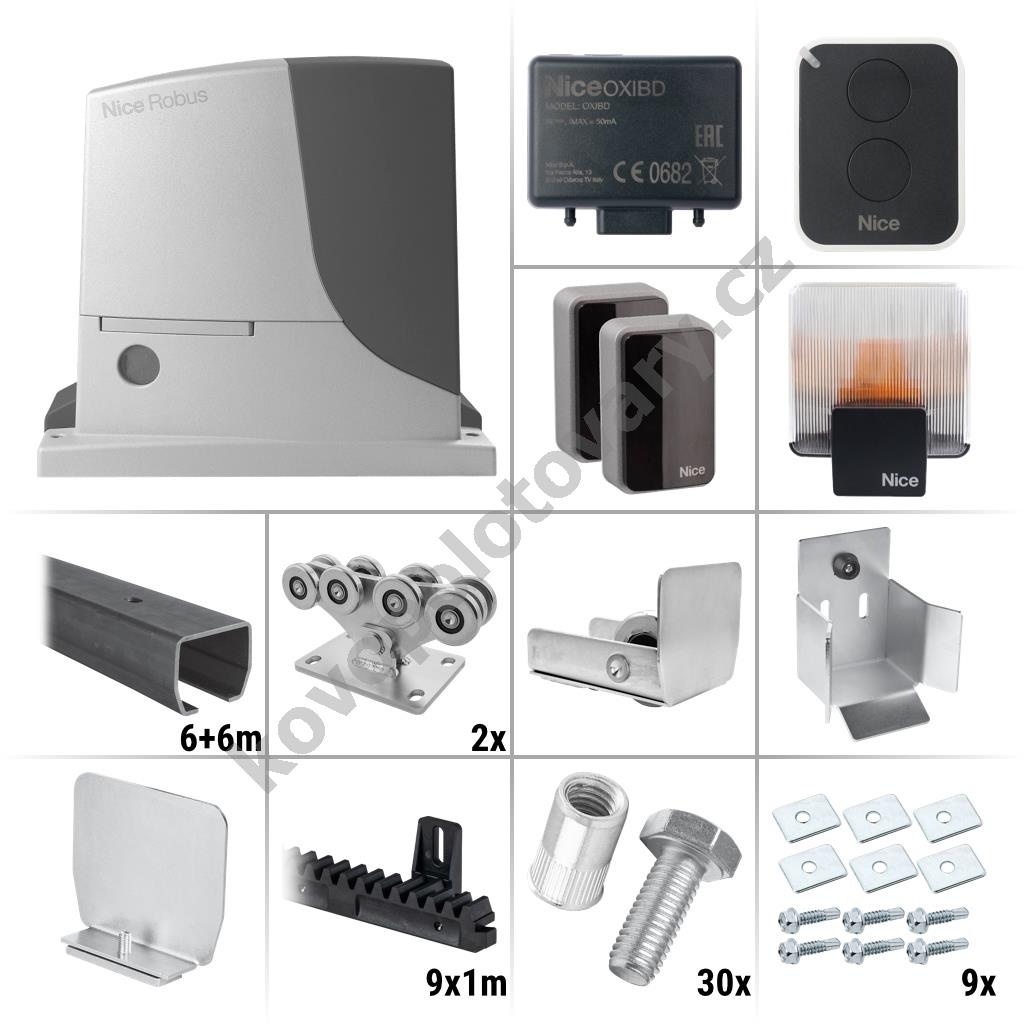

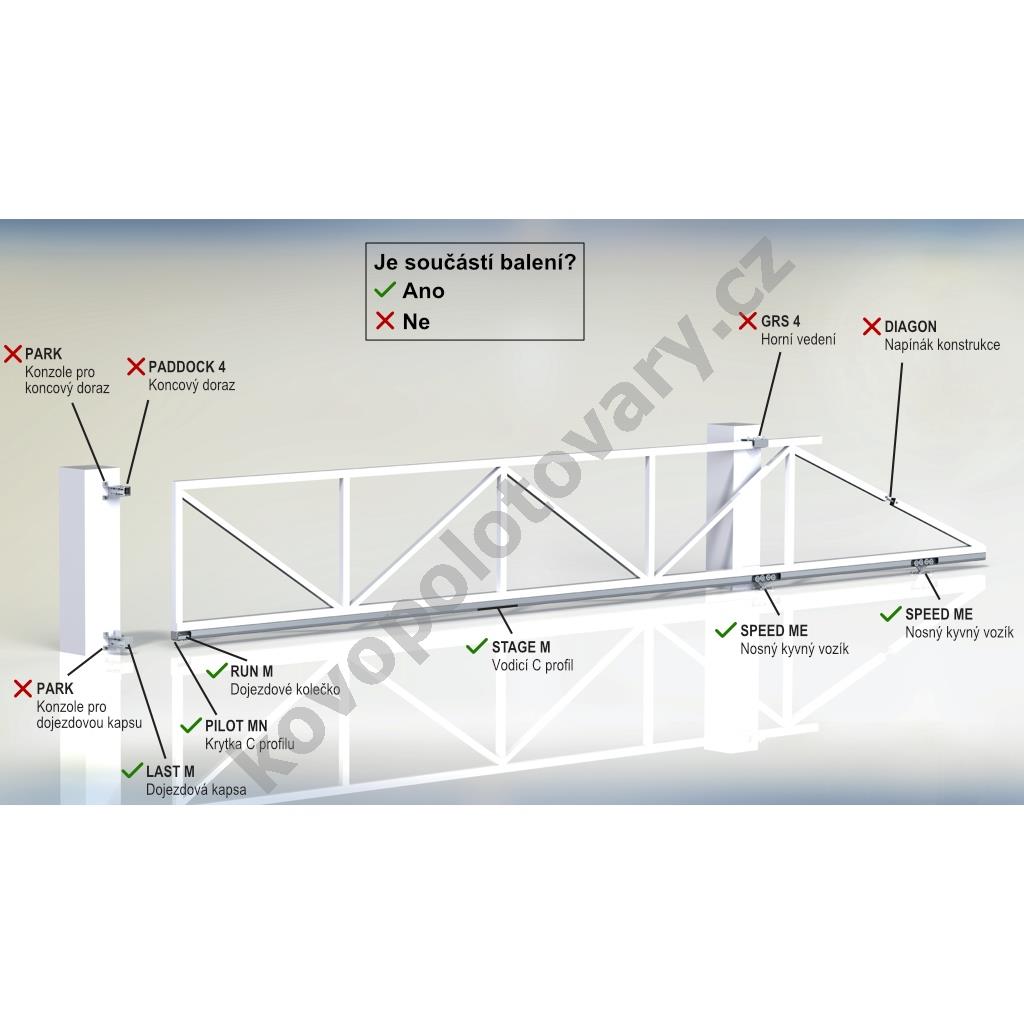

Obsah balení:
- 1x Nice ROBUS1000 - pohon
- 1x Nice RBA3R10 - řídicí jednotka
- 1x Nice ON2E - jendosměrný dálkový ovladač (2-kanálový)
- 1x Nice ELDC - bezpečnostní maják
- 1x Nice OXIBD - obousměrný zásuvný přijímač
- 1x Nice EPMB - bezpečnostní fotobuňky (1 pár), dosah 30 m
- 1x Základová (kotvicí) deska a kotvicí šrouby do betonu
- 2x Mechanický doraz na hřeben
- 2x Odblokovací klíč (použití při výpadku proudu)
- + Doplňky pro montáž

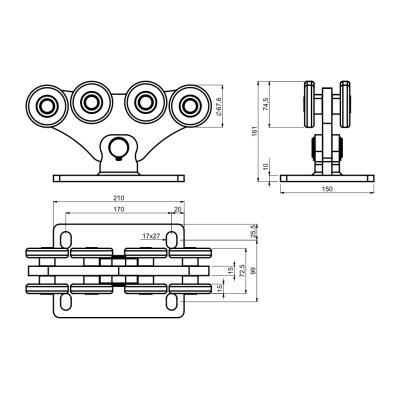

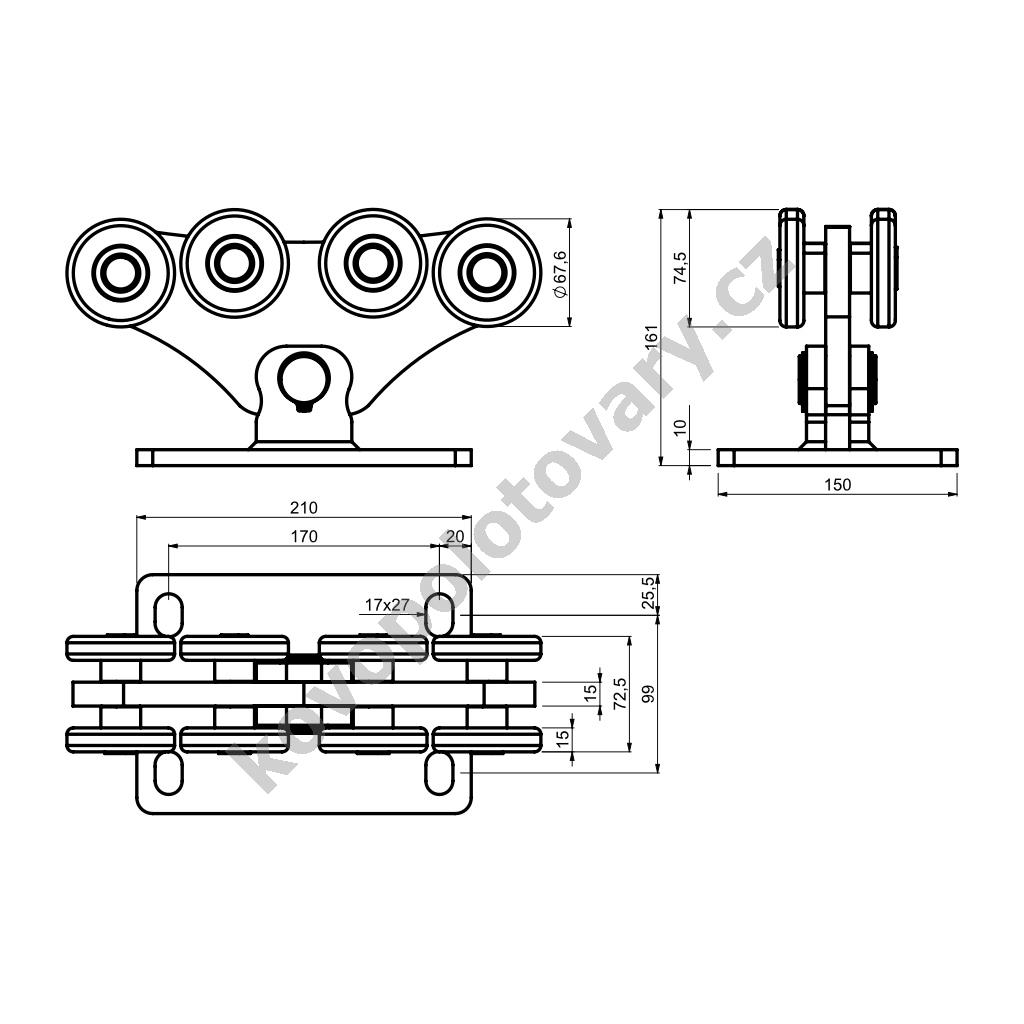

- 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

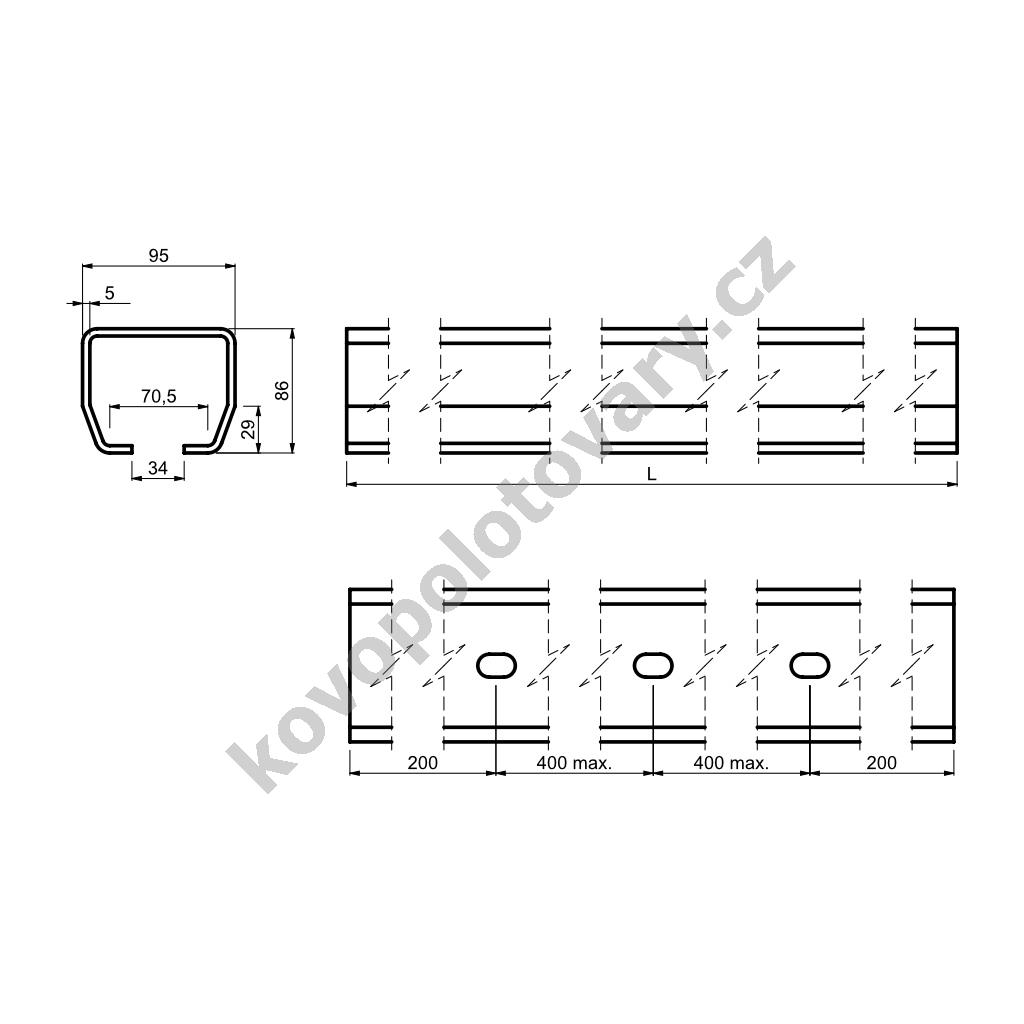

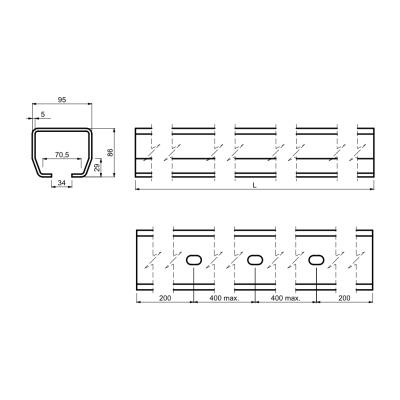

- 2x CAIS STAGE MB 6 (1700011) - vodicí C profil 95x86 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány, 6 m

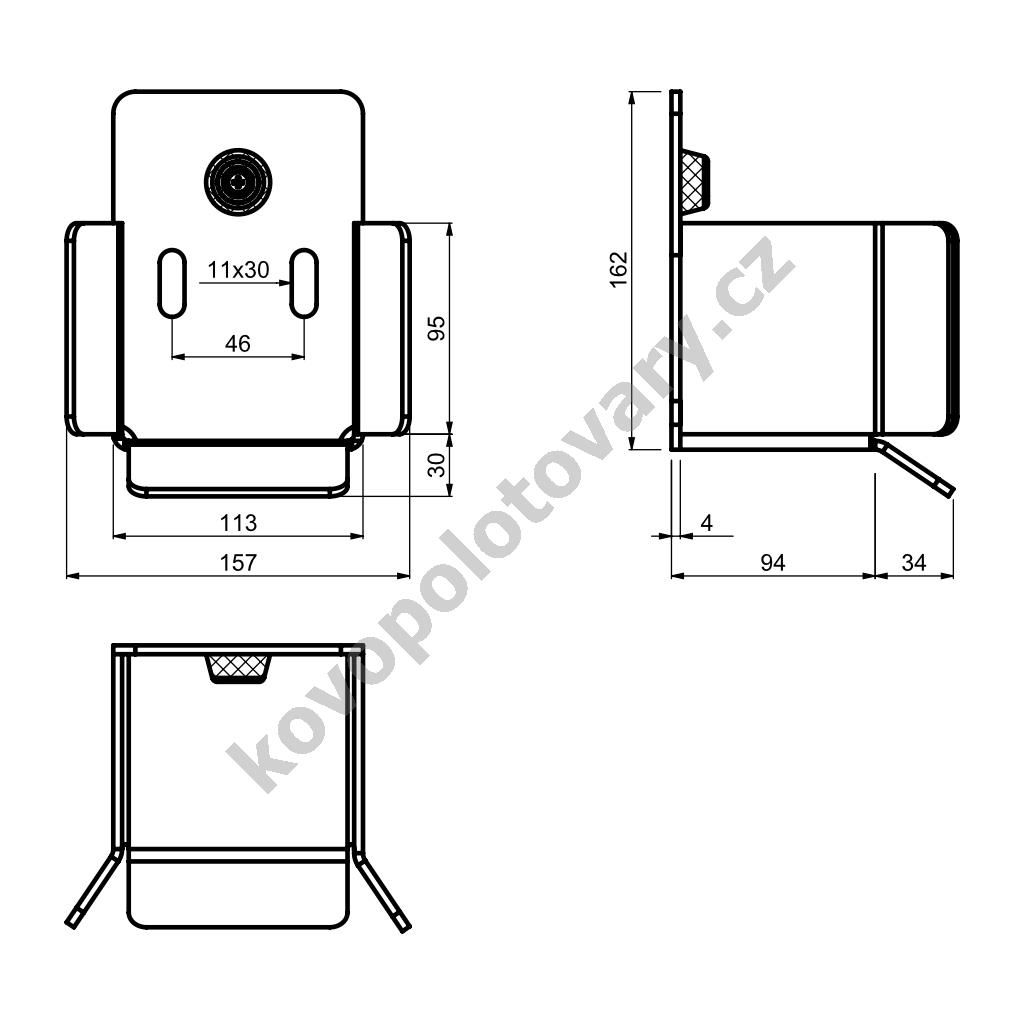

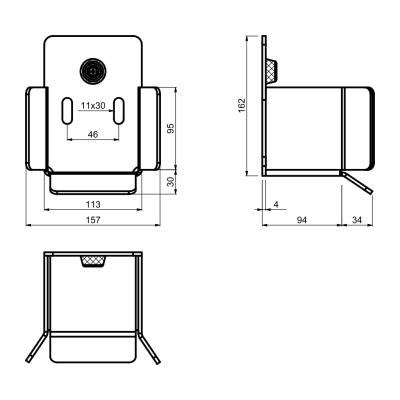

- 1x CAIS LAST M (1700014) - spodní dojezdová kapsa

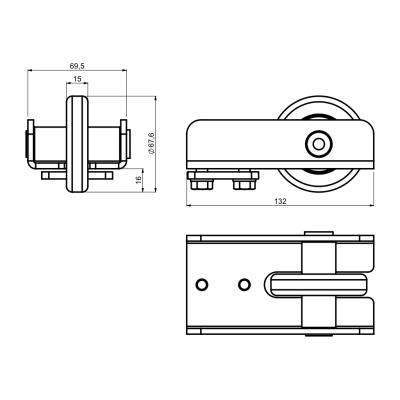

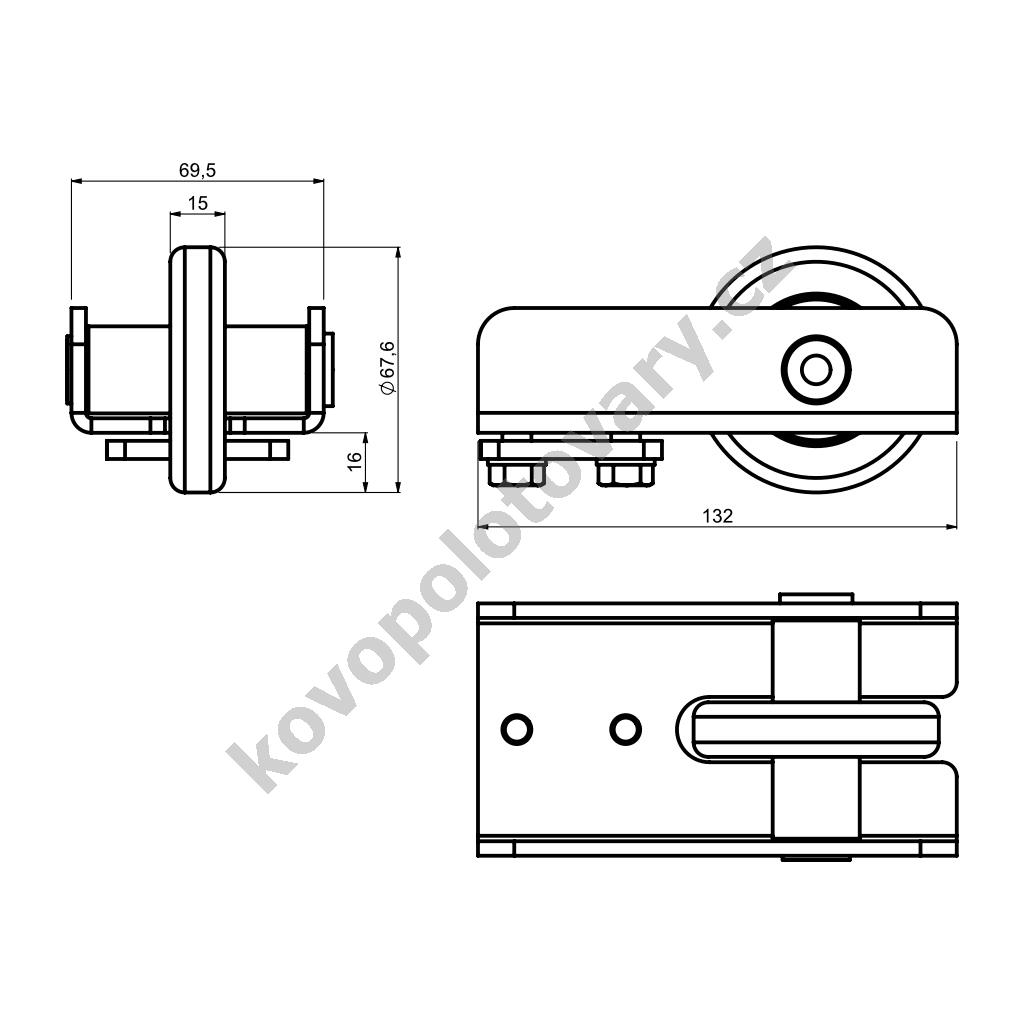

- 1x CAIS RUN M (1700013) - dojezdové kolečko

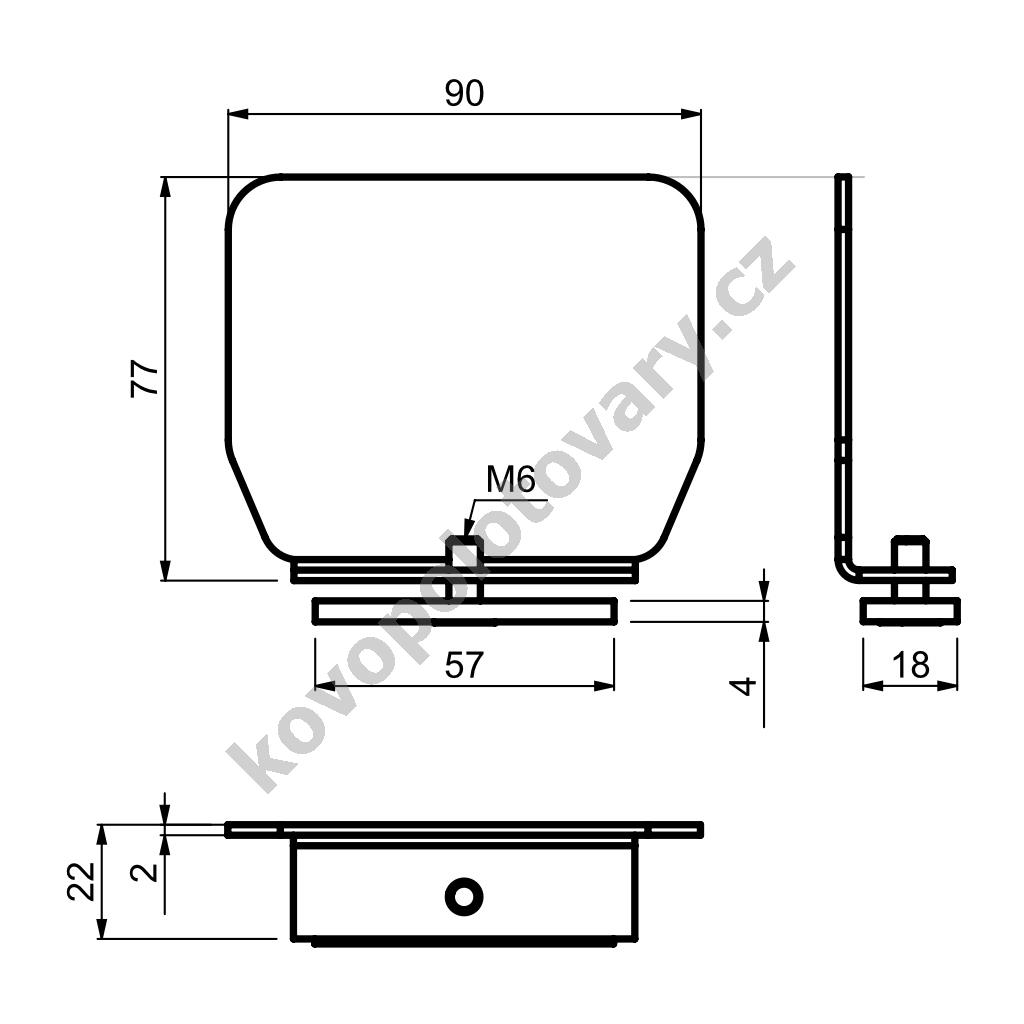

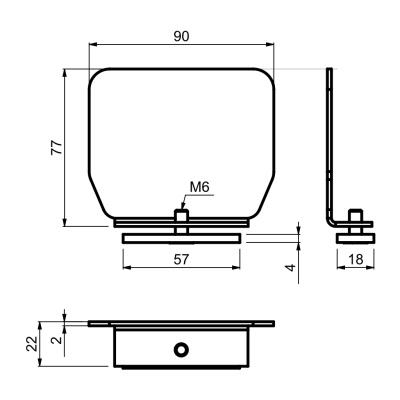

- 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

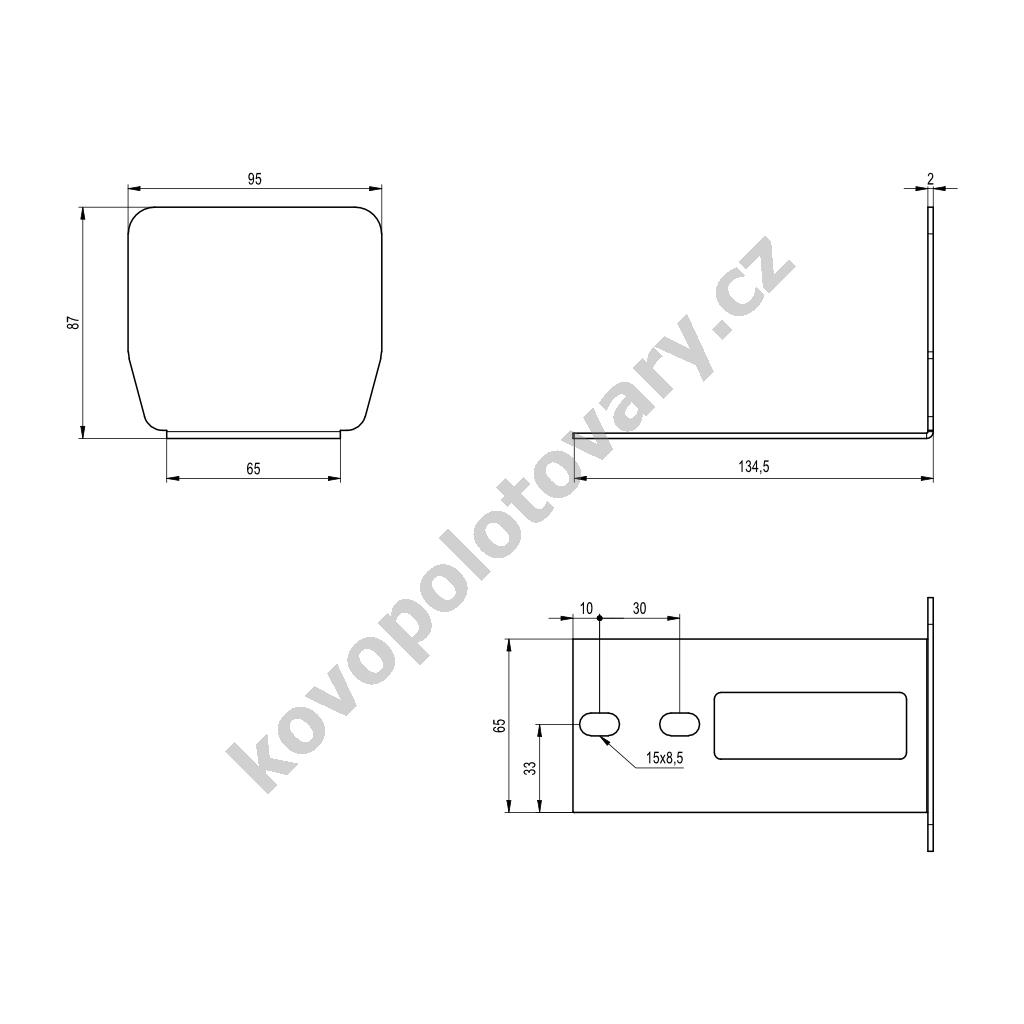

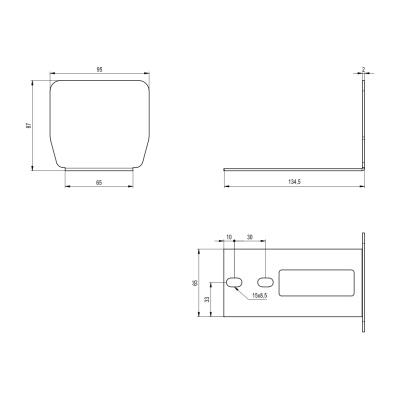

- 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
- 30x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
- 15x Nýtovací matice M10x18 - pro připevnění C profilu
- 15x Nýtovací matice M10x21 - pro připevnění C profilu

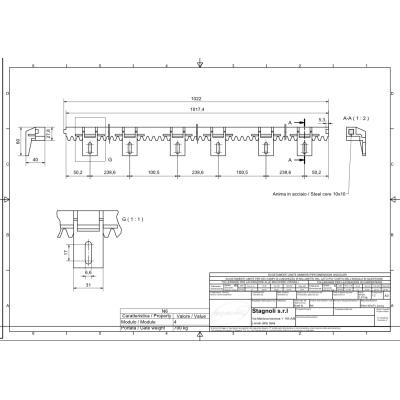

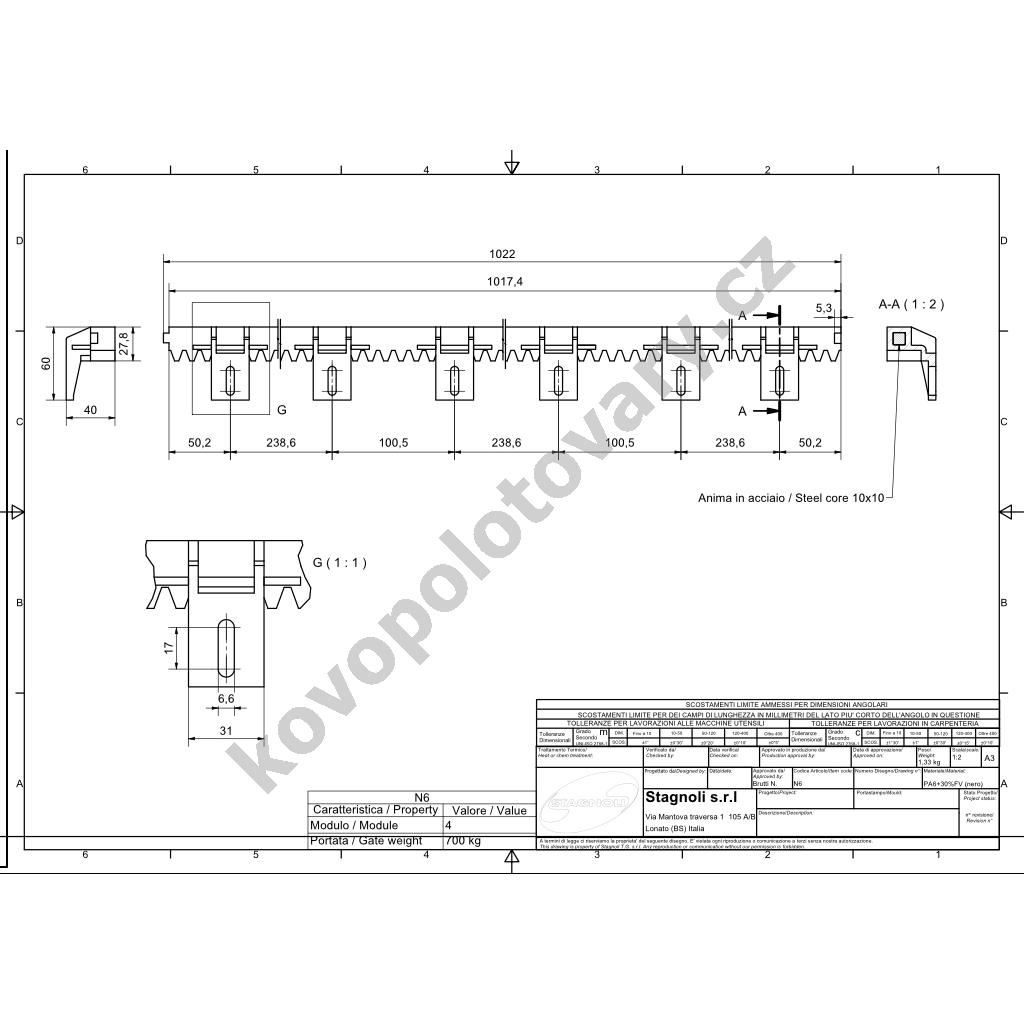

- 9x STAGNOLI N6 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
- 9x STAGNOLI SAC012 - sada pro upevnění ozubeného hřebenu posuvné brány se 6 úchyty
- Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Nastavitelné funkce pohonu a řídicí jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinosti řídicí jednotka vypne napájení příslušenství
- Předblikání - upozornění výstražným majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
- Výstup pro elektrický zámek - ovládá elektromechanický zámek
- Režim Master/Slave - hlavní pohon může ovládat podřízený pohon v realizacích dvoukřídlých posuvných bran
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
- Programovatelný výstup - nastavitelný výstup např. pro připojení elektronických zástrčí nebo elektromechanických zámků jiných výrobců
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstrařným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice BlueBUS - sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
- Nice SOLEMYO - řídicí jednotka je kompatibilní se solárním napájením Nice SOLEMYO
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
- Nice BD - typ kódování s obousměrnou komunikací umožňující zobrazení stavu otevření na dálkovém ovladači (obousměrný ovladač není součástí balení)
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 24 V DC
- Výkon: max. 450 W
- Odběr proudu: max. 2,3 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 700 kg
- Doporučená hmotnost brány: max. 600 kg
- Šířka průjezdu: max. 8 m
- Doporučená šířka průjezdu: max. 8 m
- Rozměry pohonu
- Šířka: 330 mm
- Výška: 303 mm
- Hloubka: 212 mm
- Vlastnosti pohonu
- Krytí: IP44
- Provozní teplota: -20 až 50 °C
- Točivý moment: max. 27 Nm
- Síla: max. 900 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: žádná
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování

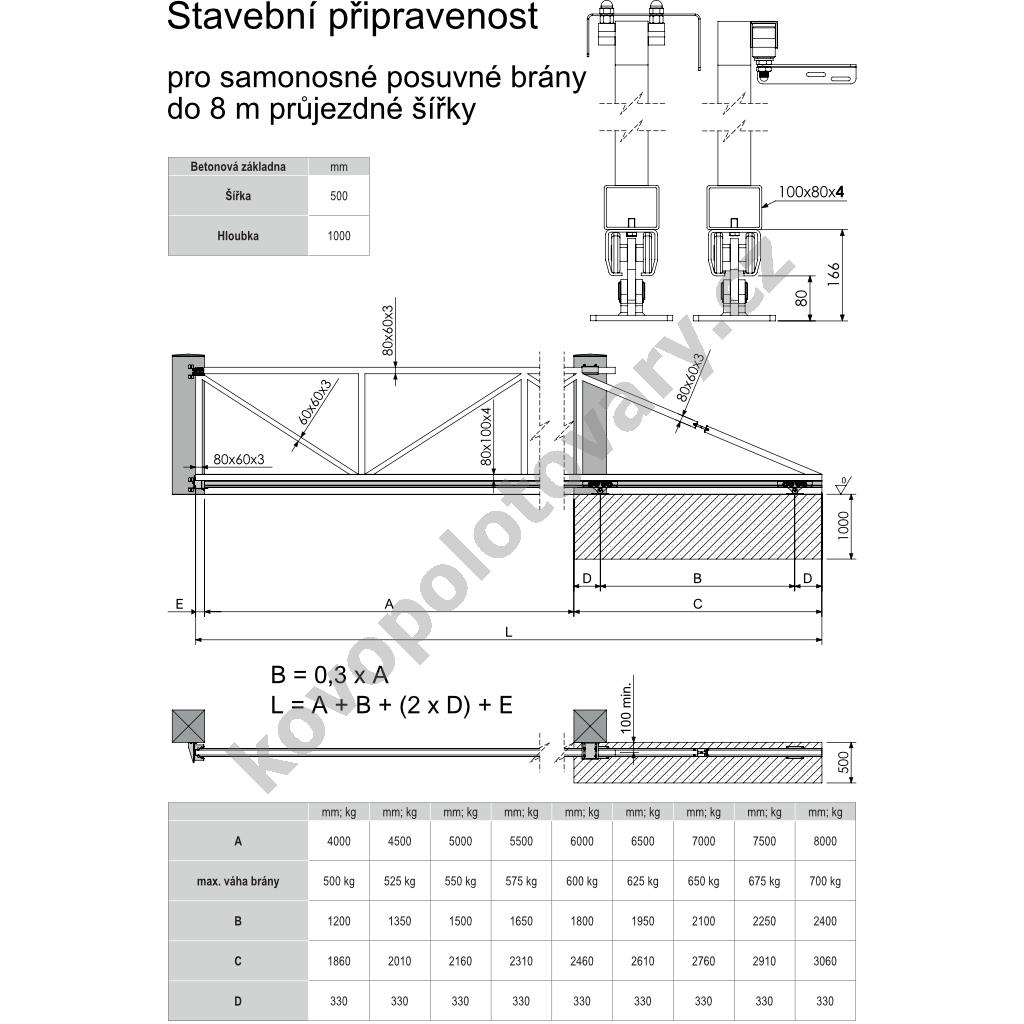

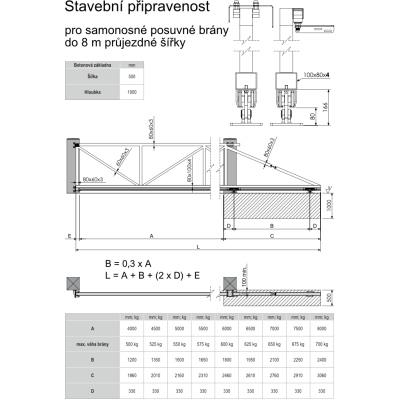

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
| Parametry | |
|---|---|
| Výrobce pohonu | Nice |
| Max. váha brány (kg) | 700 |
| Pro šířku průjezdu | do 8 m |
| Prodejní délka | 6 m |
| Typ setu | set s pohonem |
| Délka balíku | 600 cm |
