Popis

CAME FROG-A K2

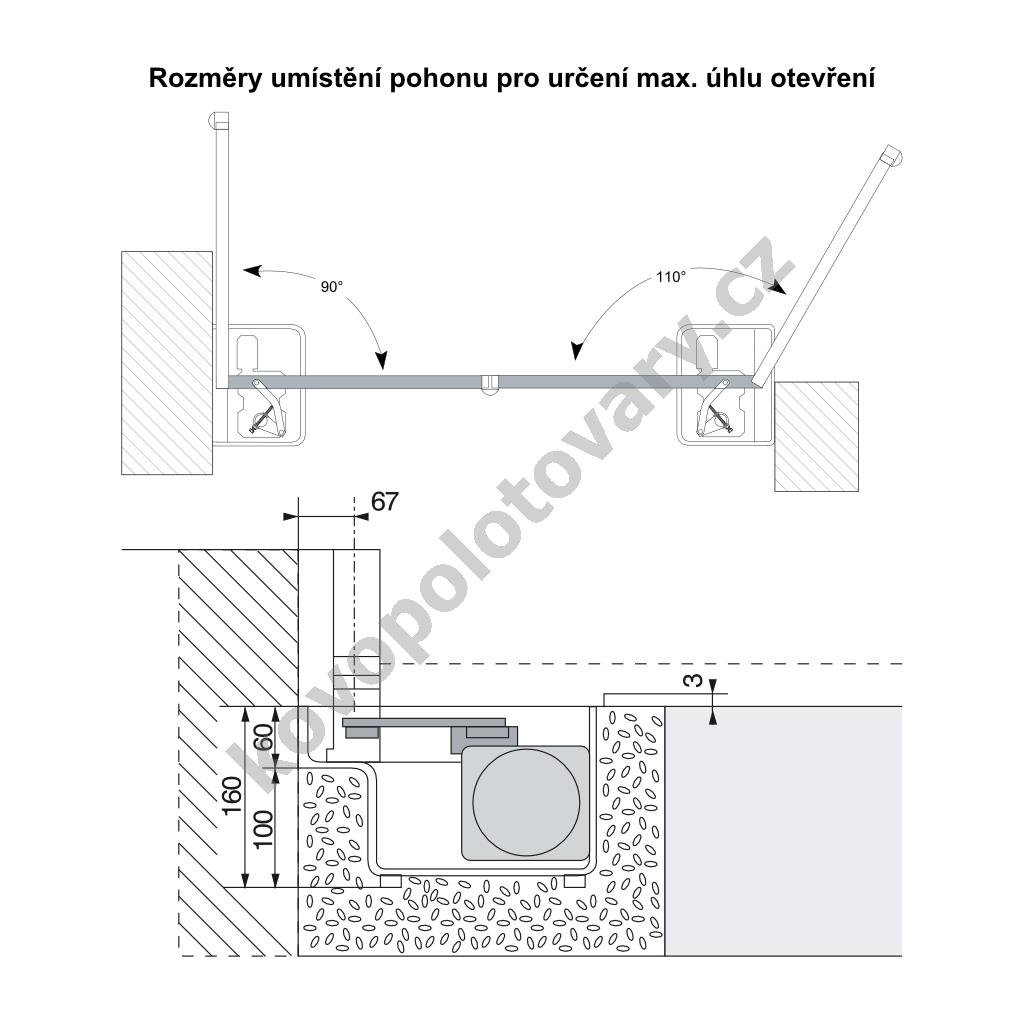

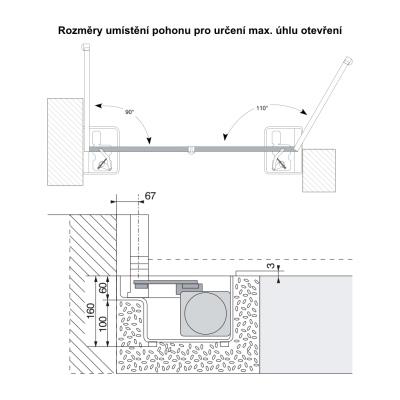

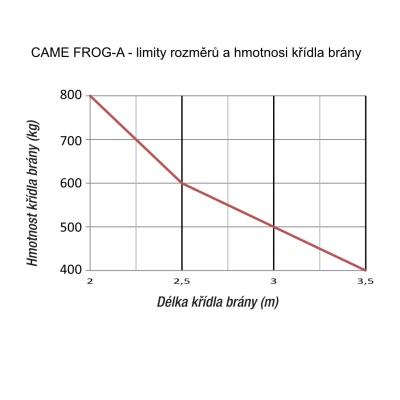

Sestava podzemních pohonů a příslušenství pro automatizaci privátní dvoukřídlé brány s hmotností do 1600 kg a šířkou průjezdu do 7 m. Motor CAME FROG-A je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 800 kg a šířkou jednoho křídla do 3,5 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.

Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno a zavřeno, pro polohu zavřeno doporučujeme použití i zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu).

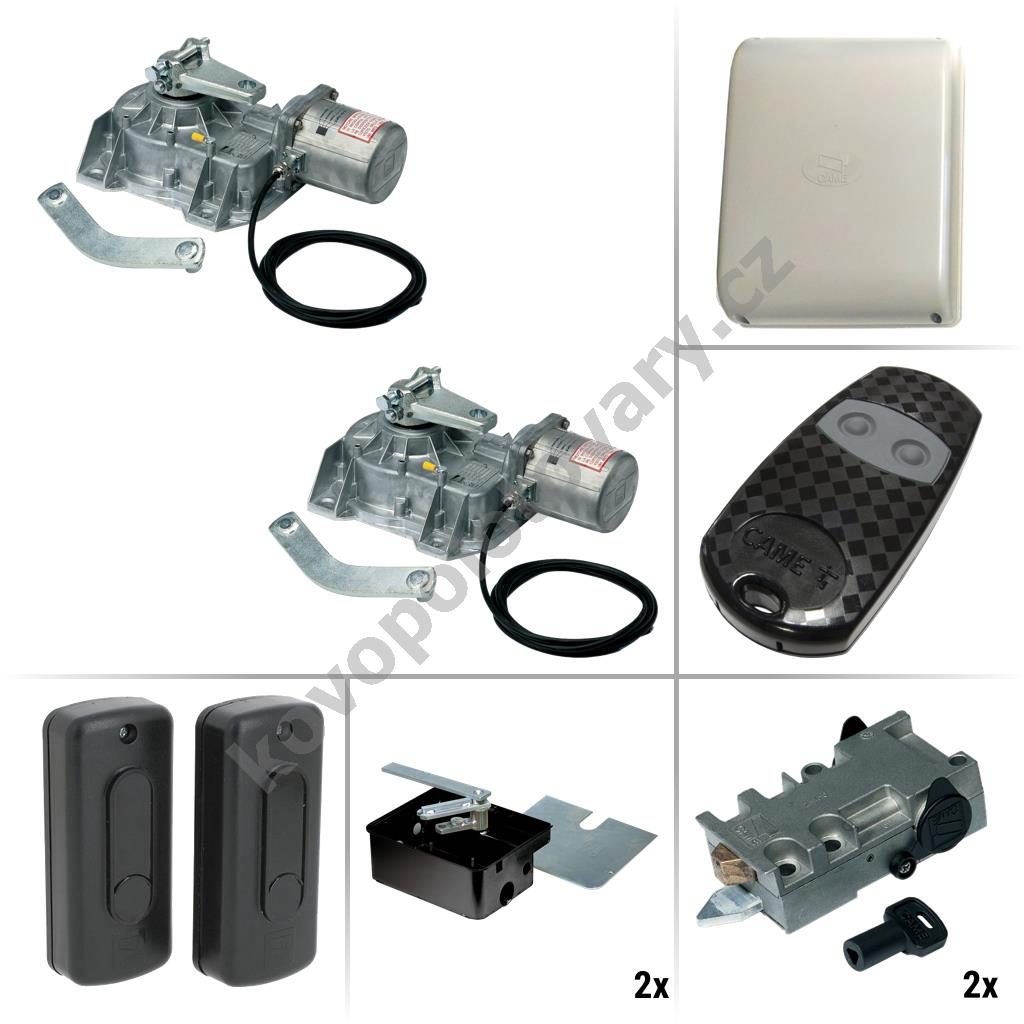

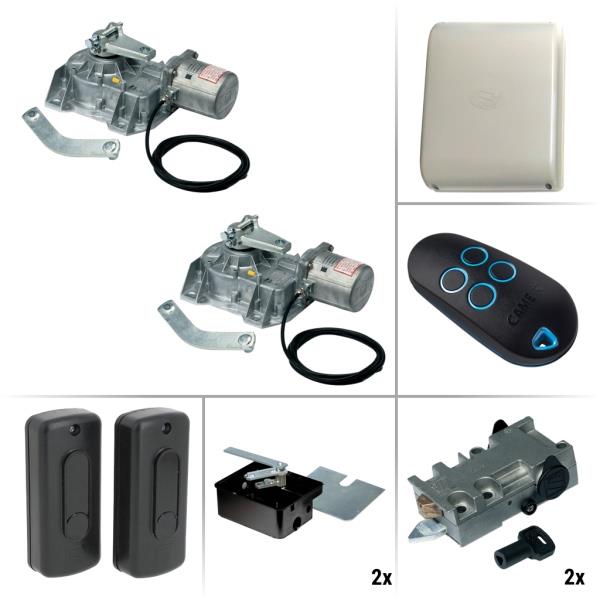

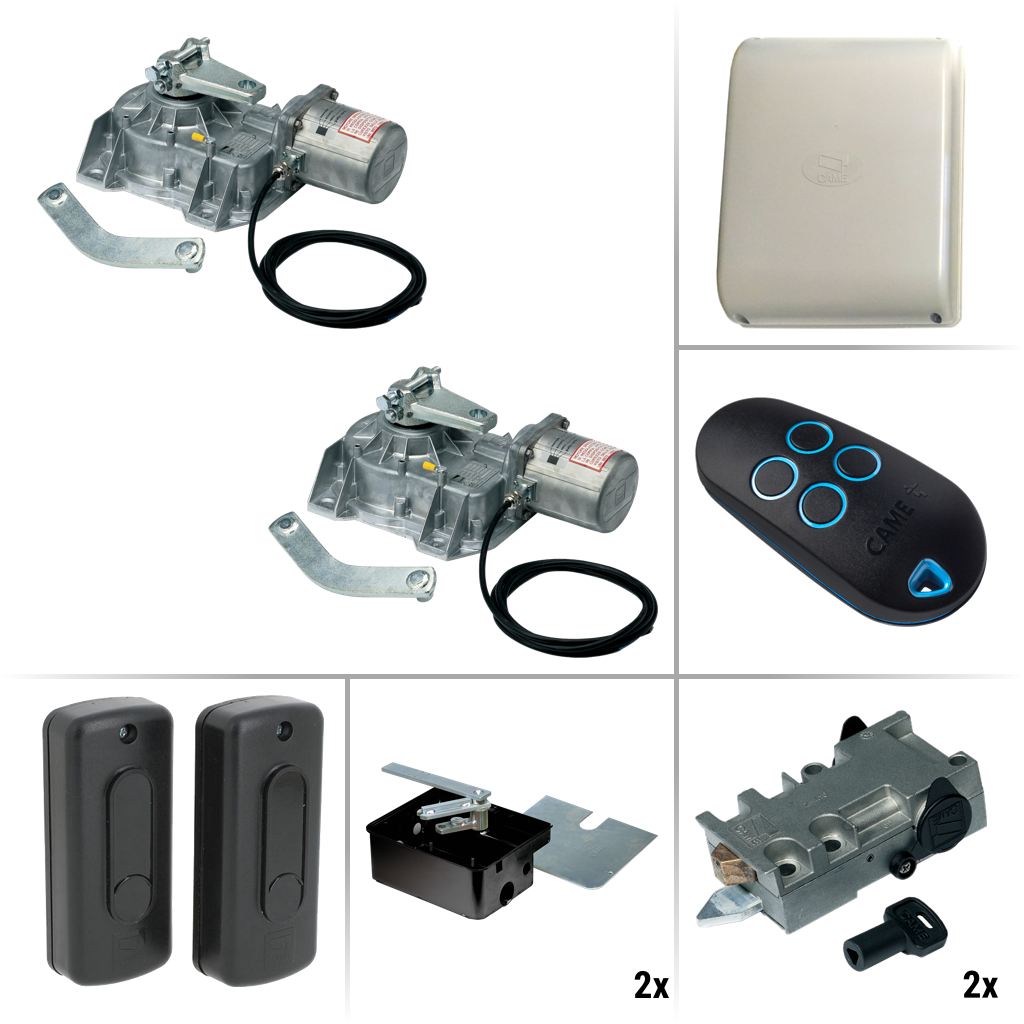

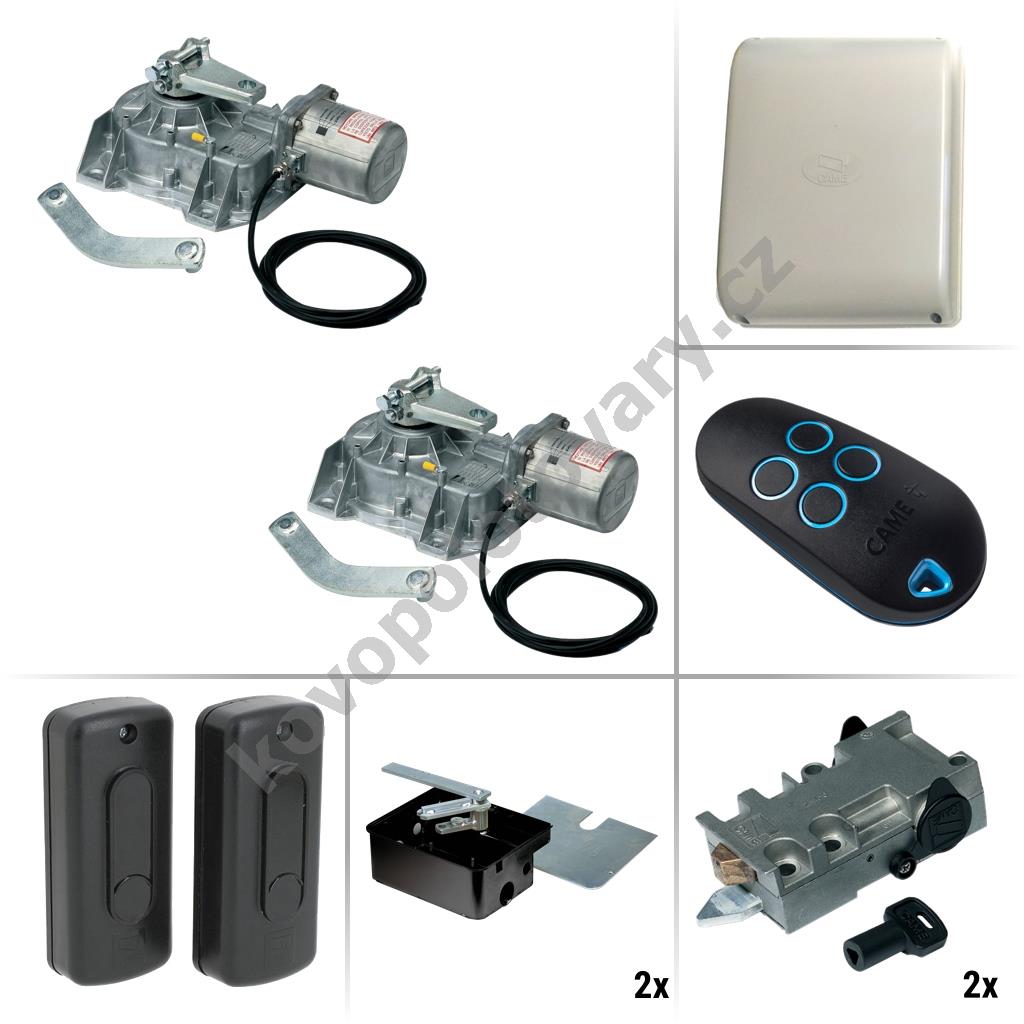

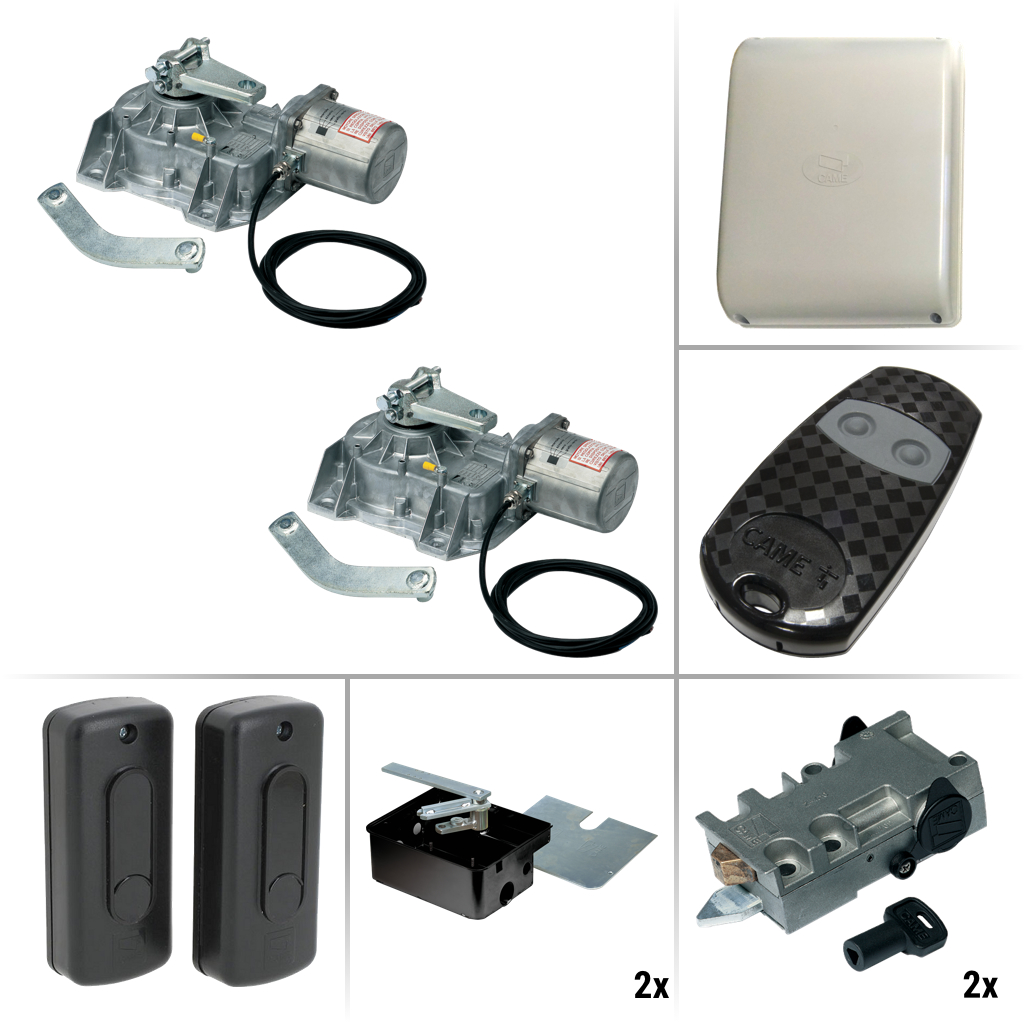

Obsah balení:

2x CAME FROG-A (001FROG-A) - pohon
2x CAME FROG-CFN (001FROG-CFN) - ocelová vana pro pohon FROG-A
2x CAME A4365 (001A4365) - odblokování pro motor FROG-A
1x CAME S-4655 - krabice s transformátorem
1x CAME ZA3P (002ZA3P) - řídicí jednotka
1x CAME AF43S (001AF43S) - přijímač signálu (rádiová karta 433 MHz)
1x CAME DIR-10 (001DIR10) - bezpečnostní fotobuňky (1 pár), dosah 10 m
1x CAME TOP44RBN (806TS-0270) - dálkový ovladač (2-kanálový, 433 MHz)

Nastavitelné funkce pohonu a řídící jednotky:

Automatické zavírání - brána se automaticky zavře po nastaveném čase
Detekce překážek - při nárazu brány do překážky pohon obrátí chod
Předblikání - upozornění výstražným majákem před zahájením pohybu brány
Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
Výstup pro elektrický zámek - ovládá elektromechanický zámek
Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy

Technické informace:

Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 230 V AC
- Výkon: max. 600 W
- Odběr proudu: max. 2,6 A

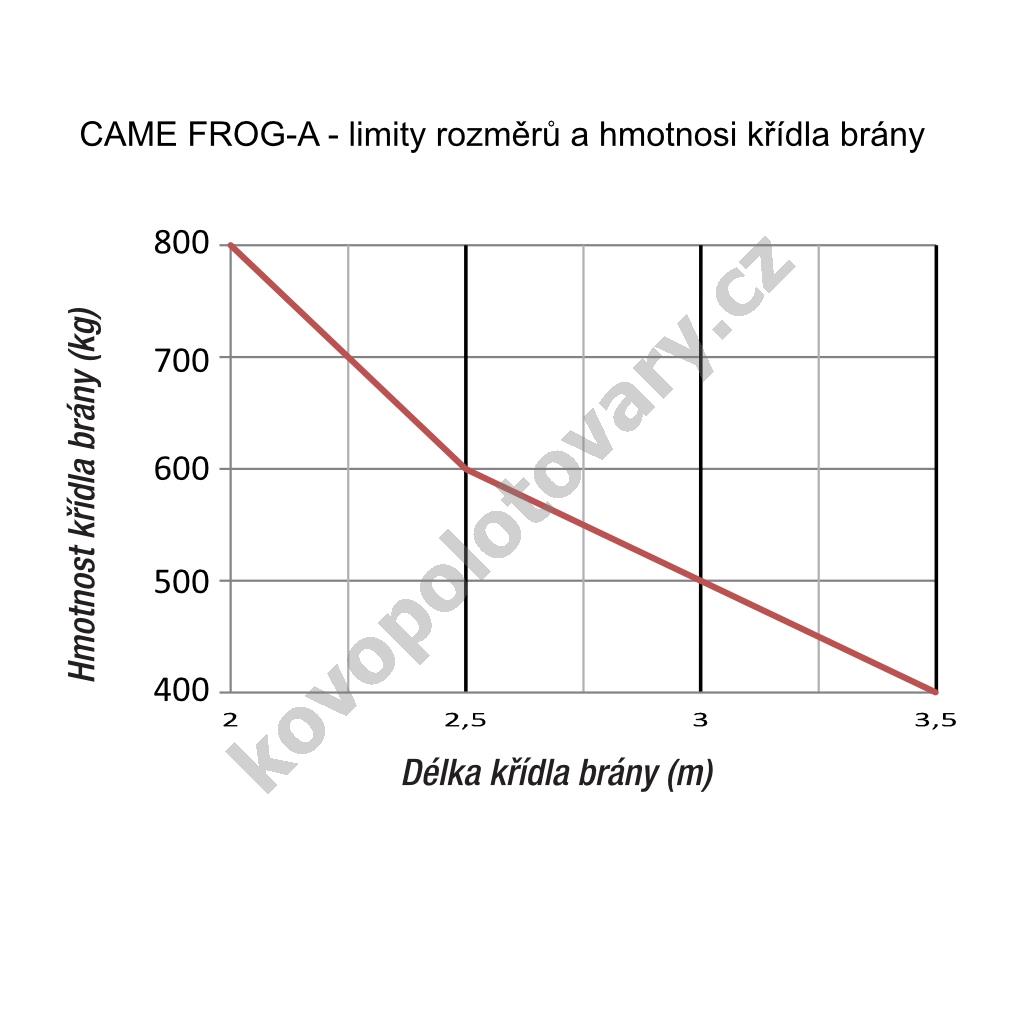

Parametry brány
- Hmotnost brány: max. 1600 kg (při šířce průjezdu 4 m)
- Hmotnost křídla: max. 800 kg (při šířce křídla 2 m)
- Šířka průjezdu: max. 7 m (při hmotnosti brány 800 kg)
- Šířka křídla: max. 3,5 m (při hmotnosti křídla 400 kg)
- Doporučená hmotnost brány: max. 1600 kg (při šířce průjezdu 4 m)
- Doporučená hmotnost křídla: max. 800 kg (při šířce křídla 2 m)
- Doporučená šířka průjezdu: max. 7 m (při hmotnosti brány 800 kg)
- Doporučená šířka křídla: max. 3,5 m (při hmotnosti křídla 400 kg)
Rozměry
- Šířka: 405 mm
- Výška: 160 mm
- Hloubka: 330 mm
Vlastnosti
- Krytí: IP67
- Provozní teplota: -20 až 55 °C
- Točivý moment: max. 320 Nm
