9.0Z - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 4,1 m a 505 kg, pozinkovaný profil
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4,1 m průjezdní šířky a celkové hmotnosti do 505 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 8 m šířky průjezdu a hmotnosti do 700 kg.

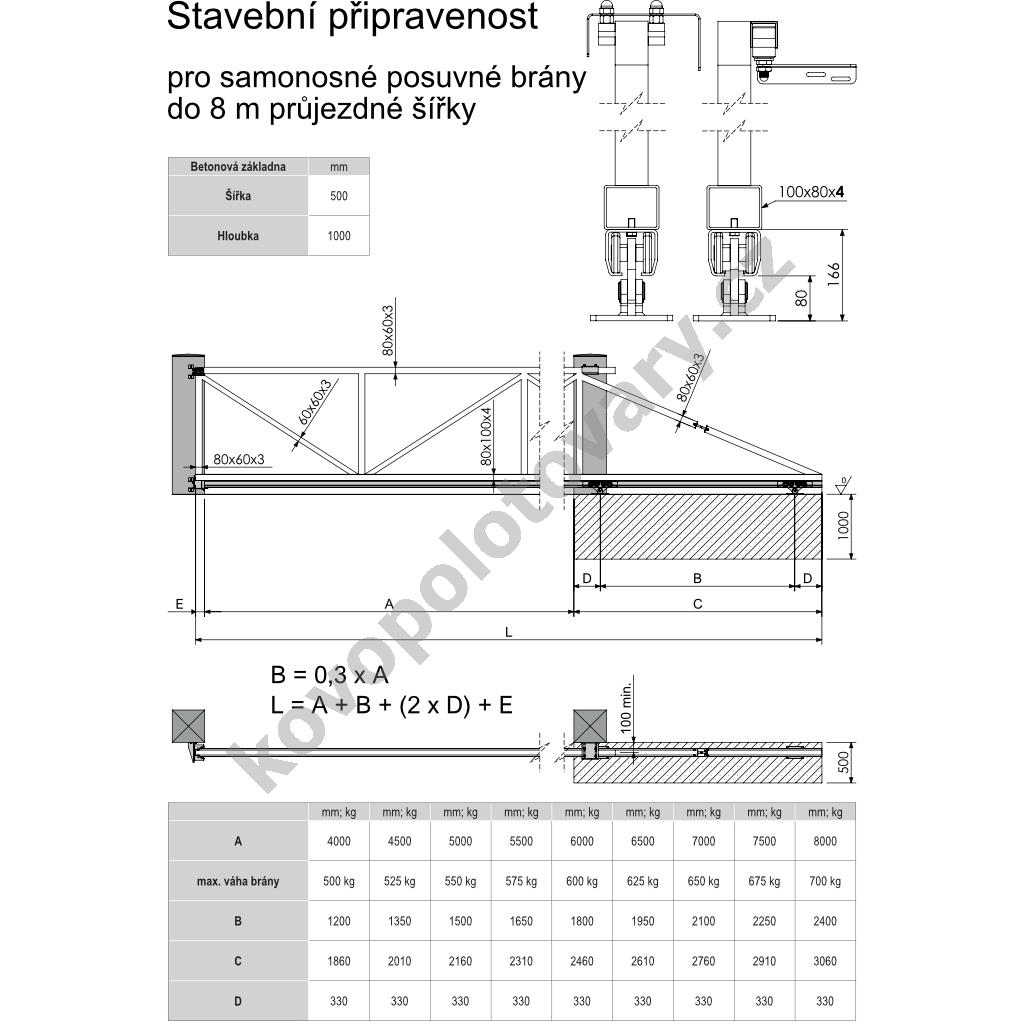

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

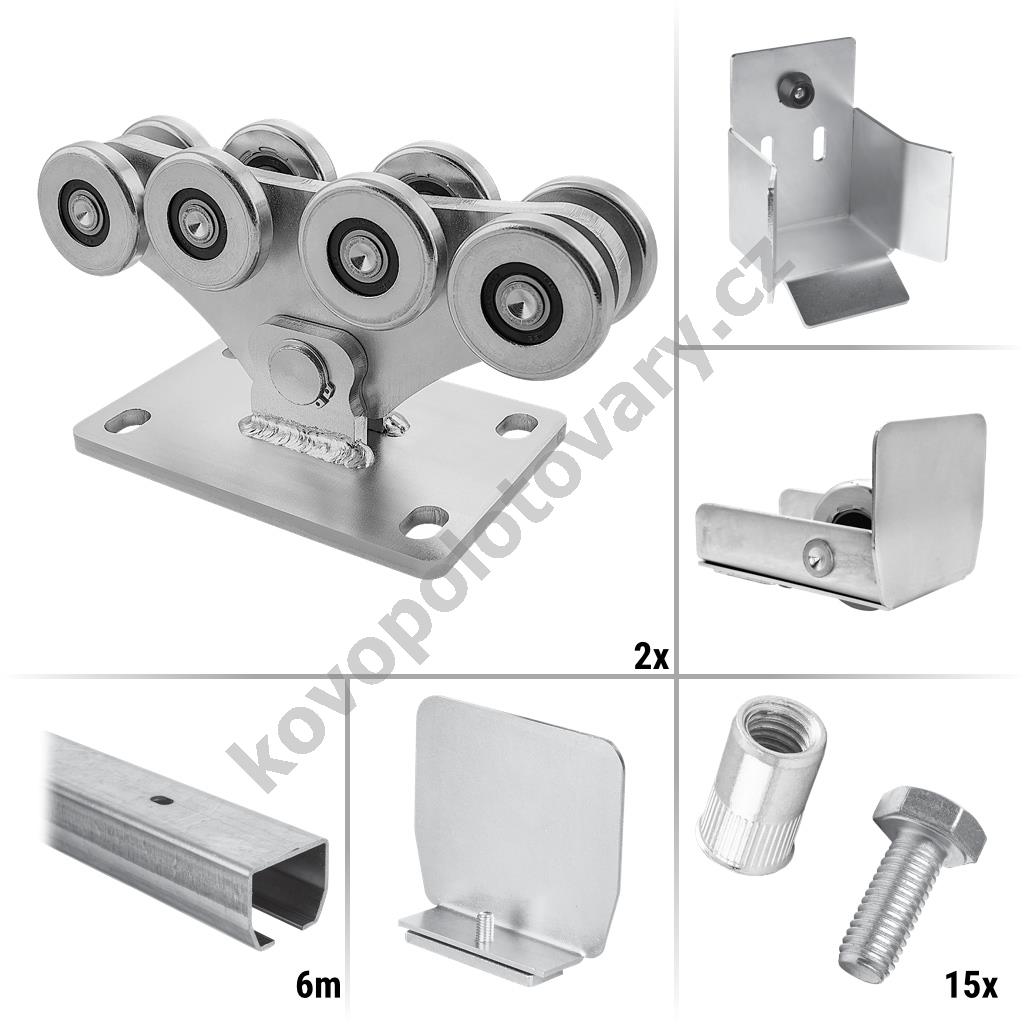

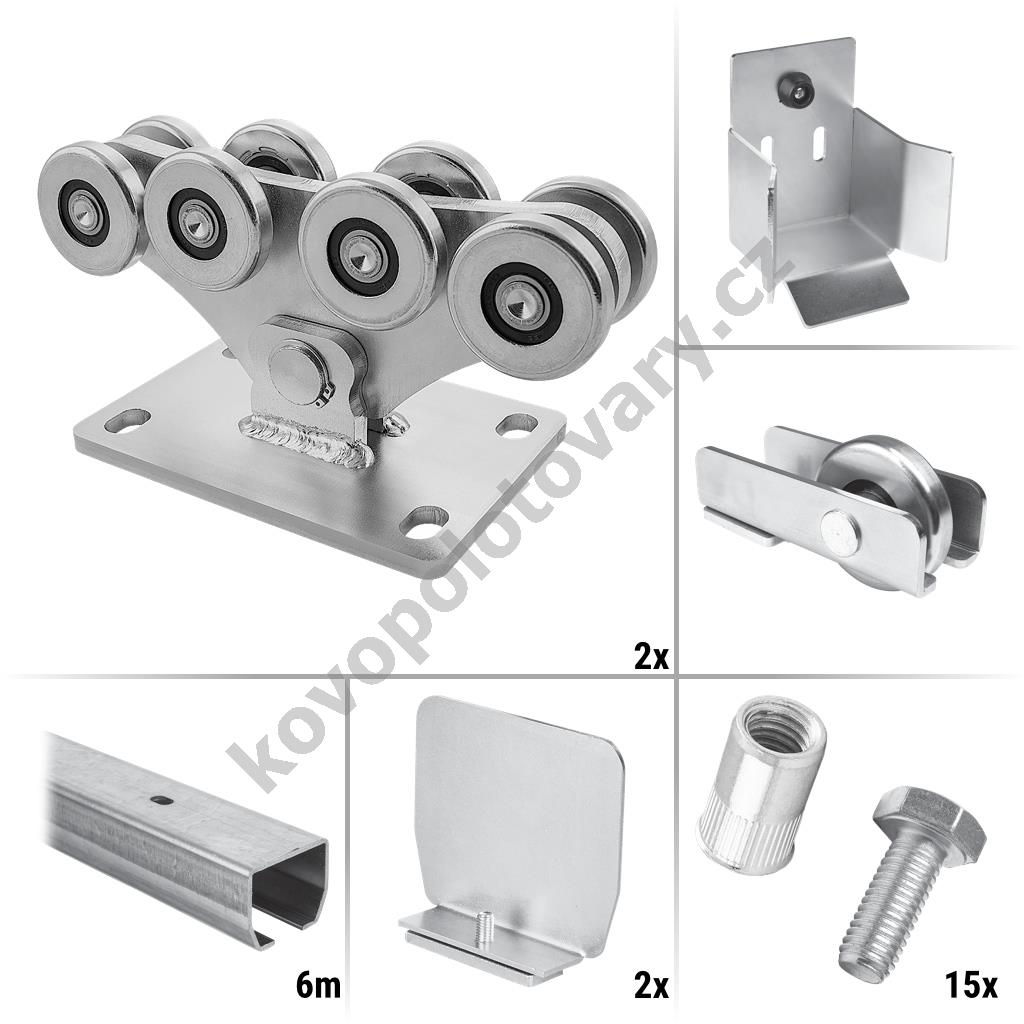

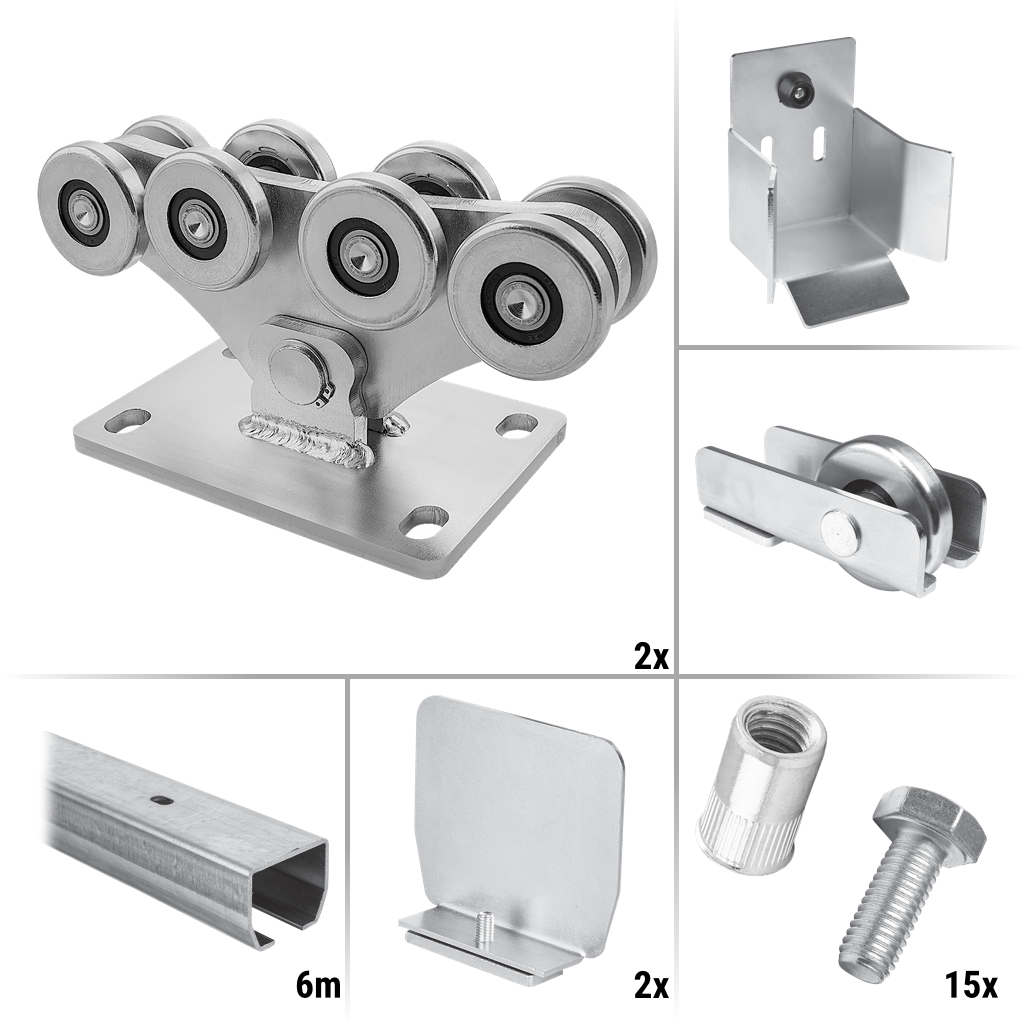

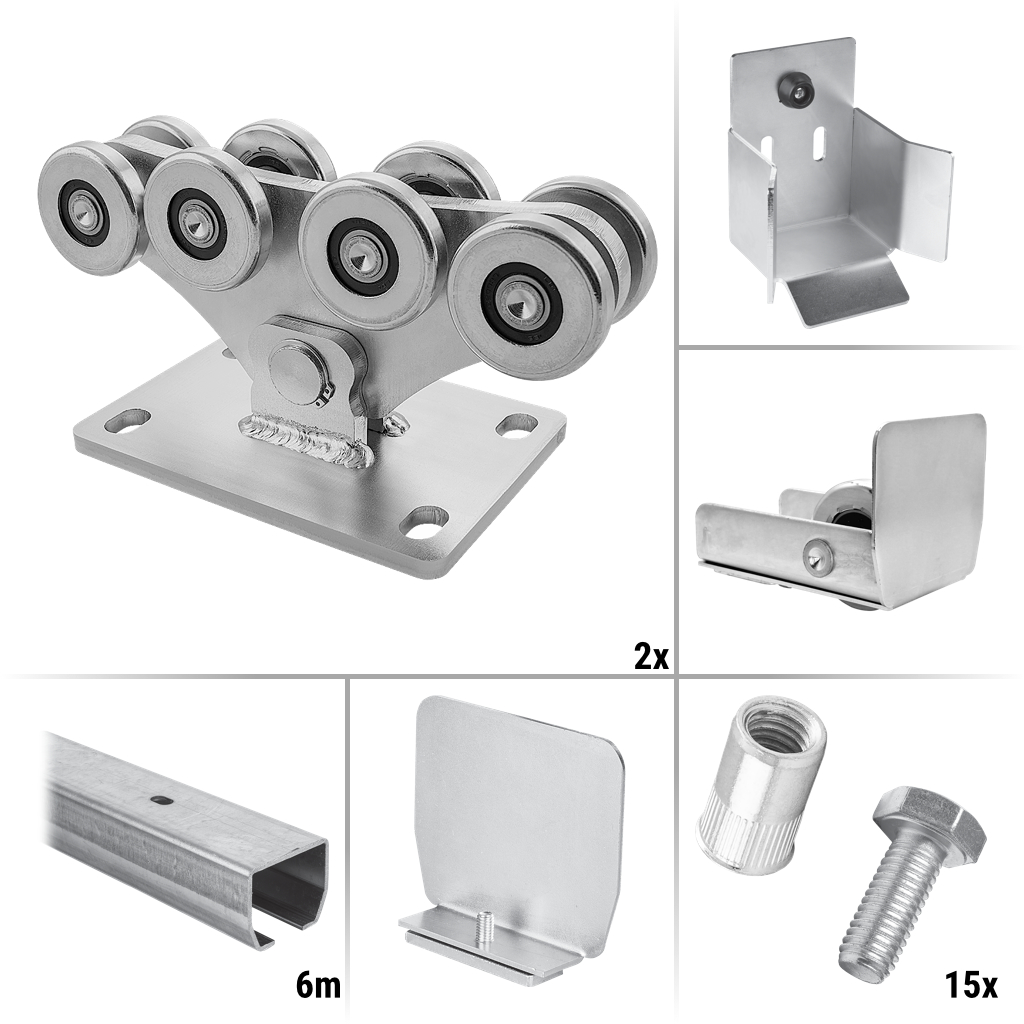

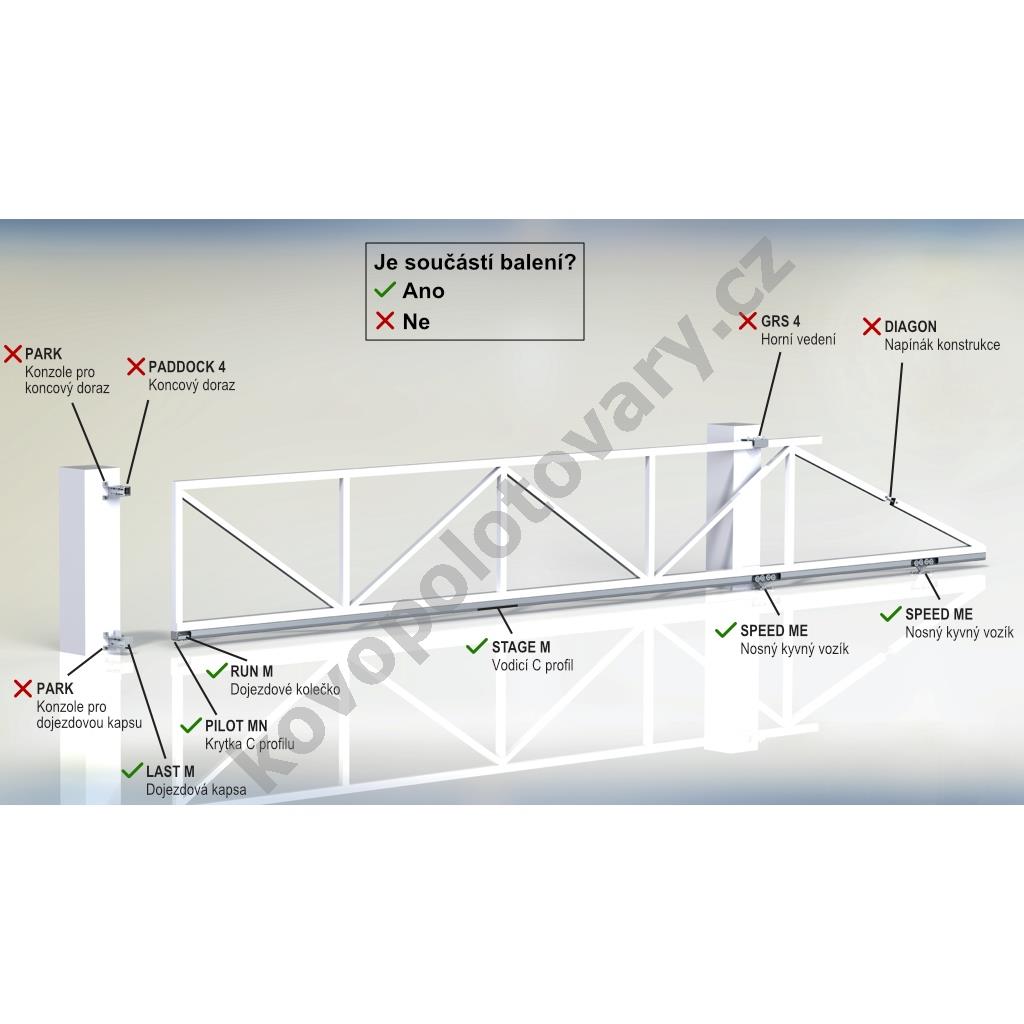

Obsah balení:

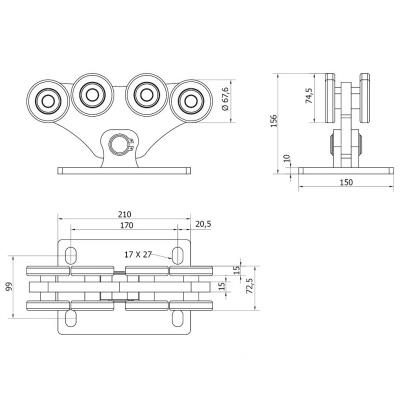

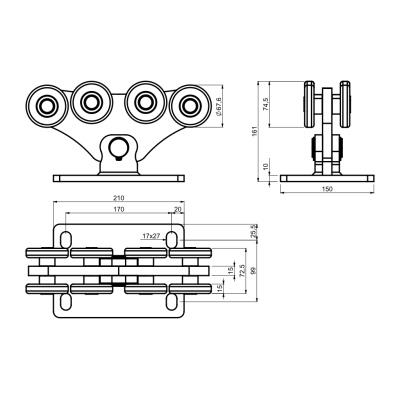

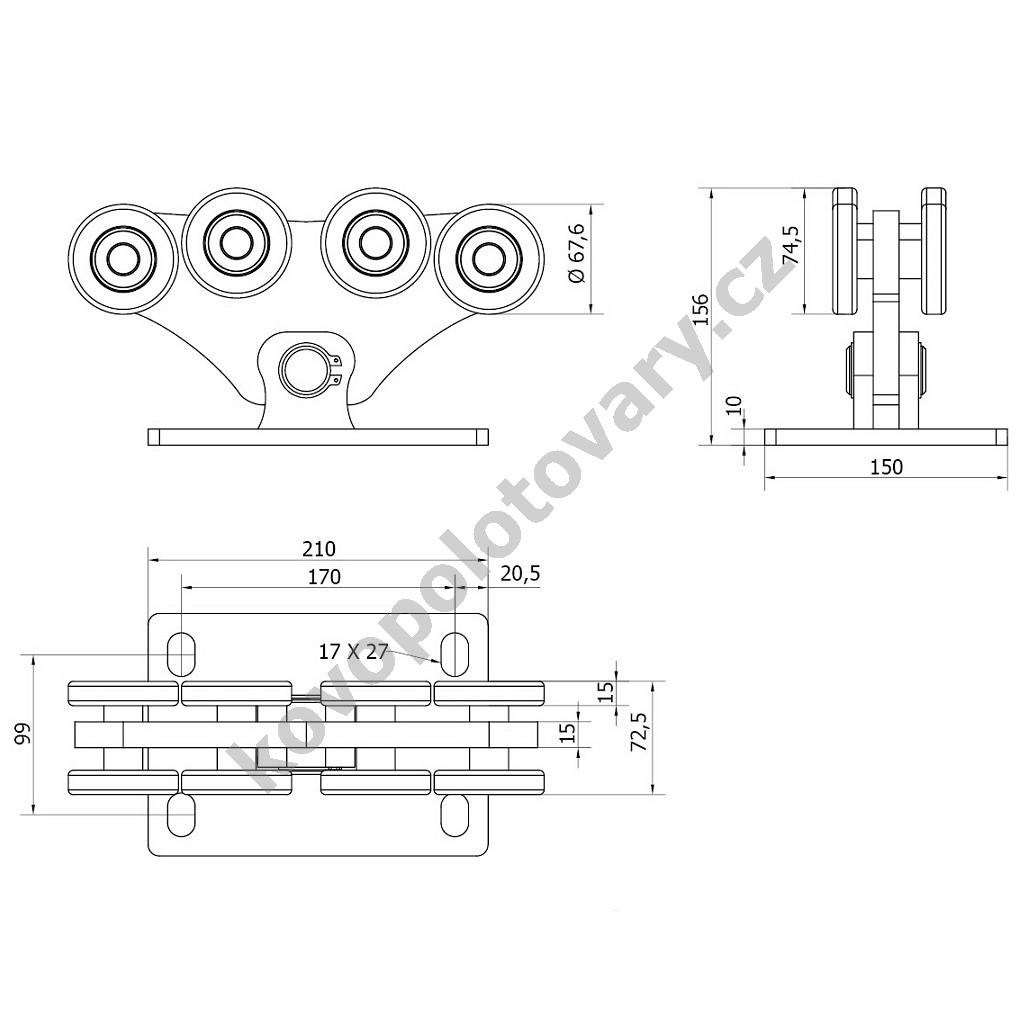

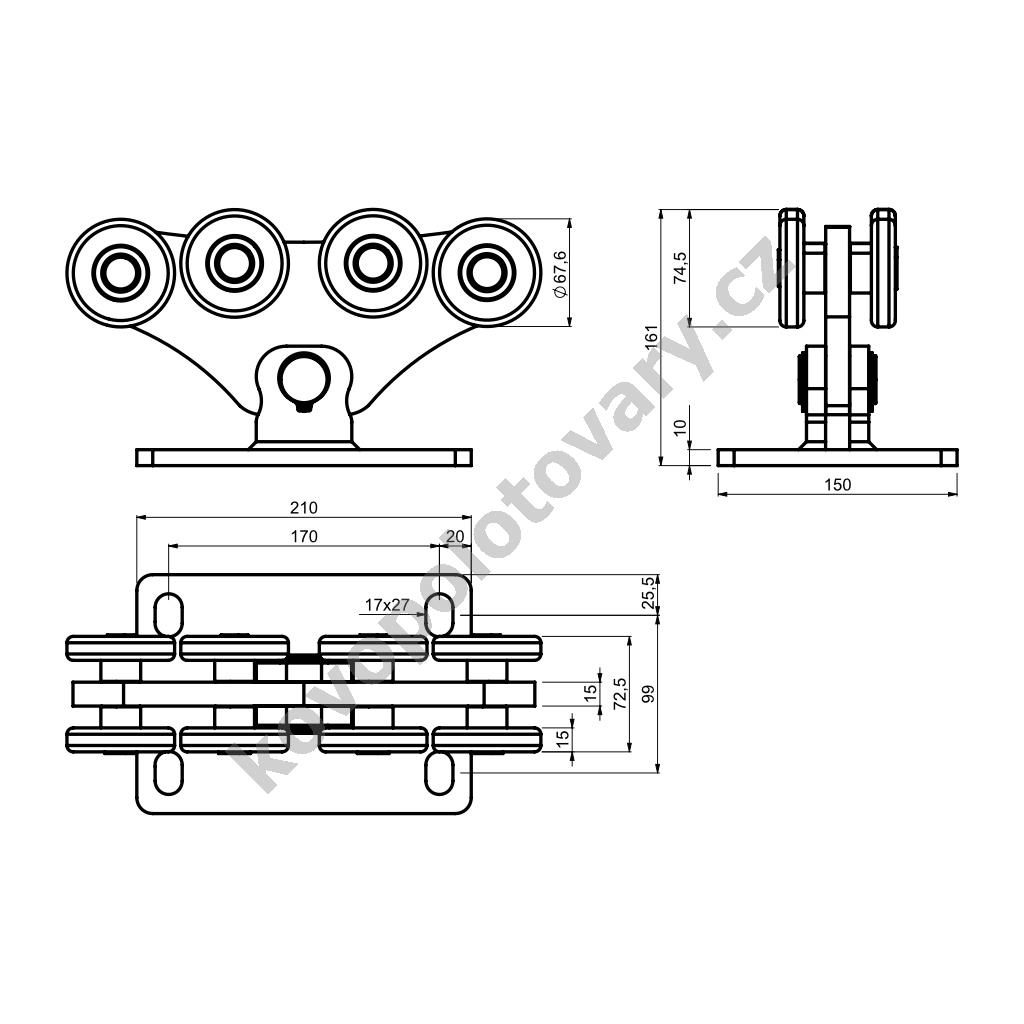

- 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

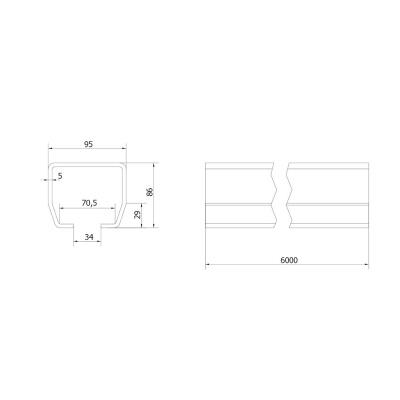

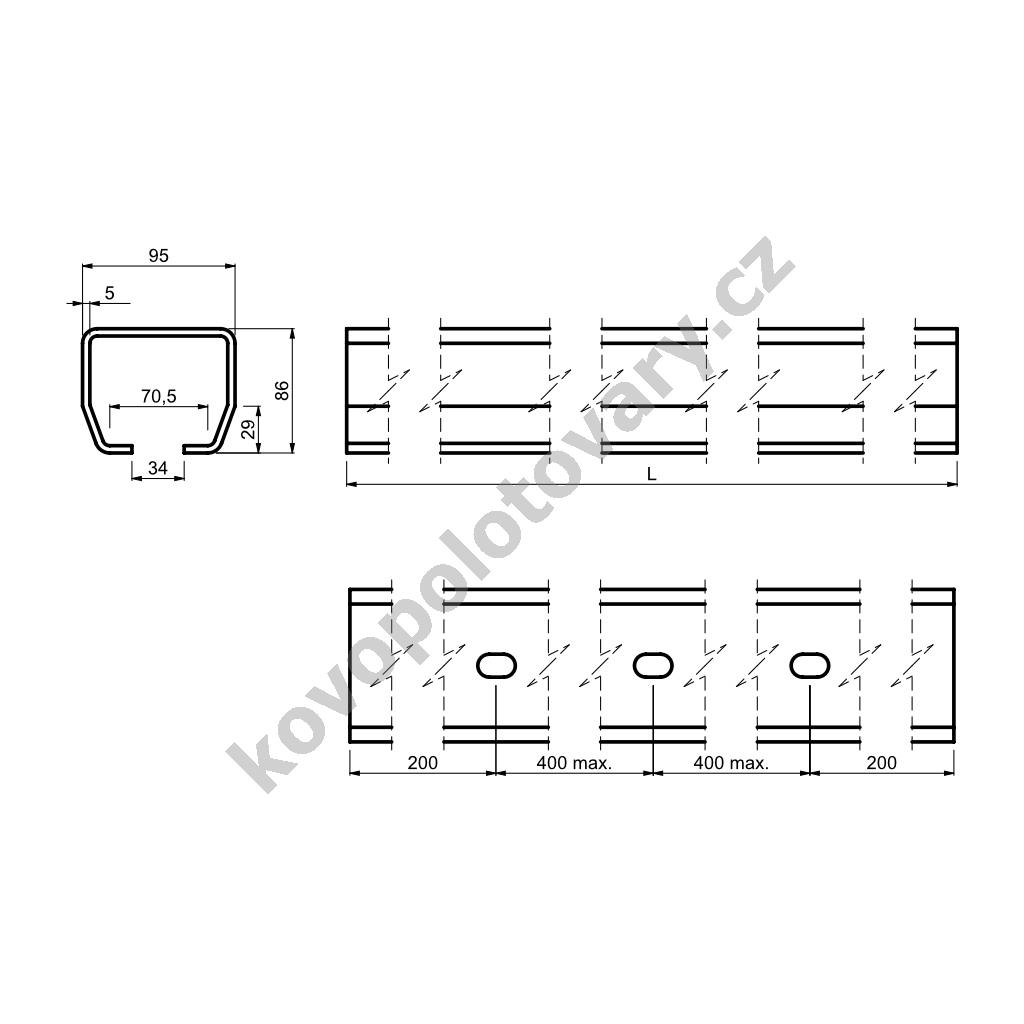

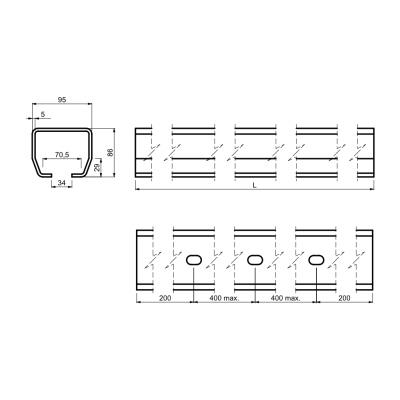

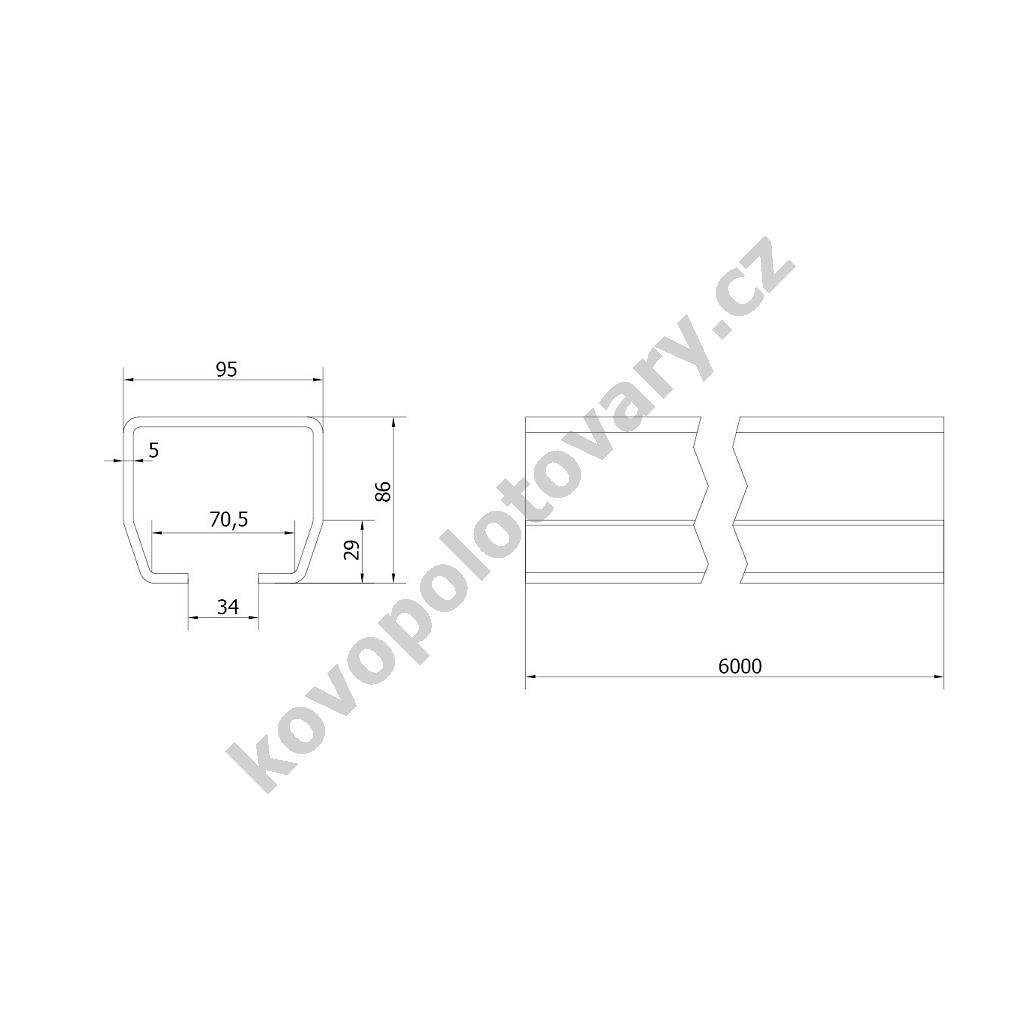

- 1x CAIS STAGE MZ 6 (1700012) - vodicí C profil 95x86 mm, pozinkovaný, s otvory pro přišroubování k rámu brány, 6 m

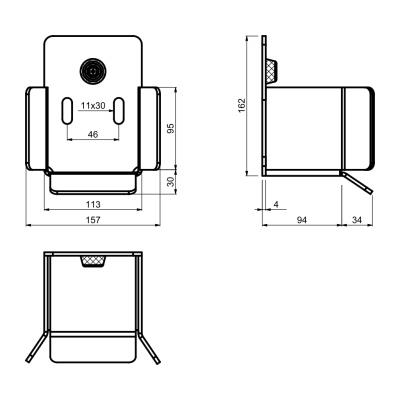

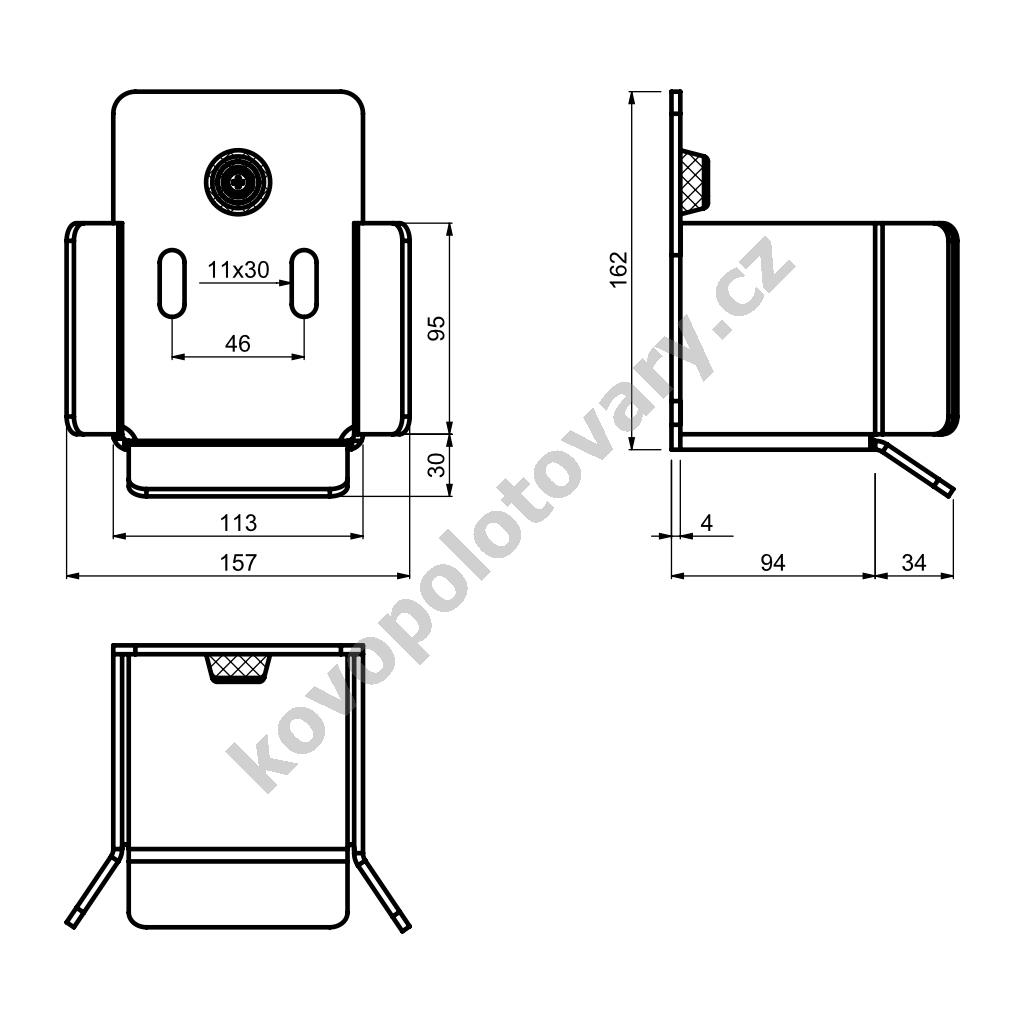

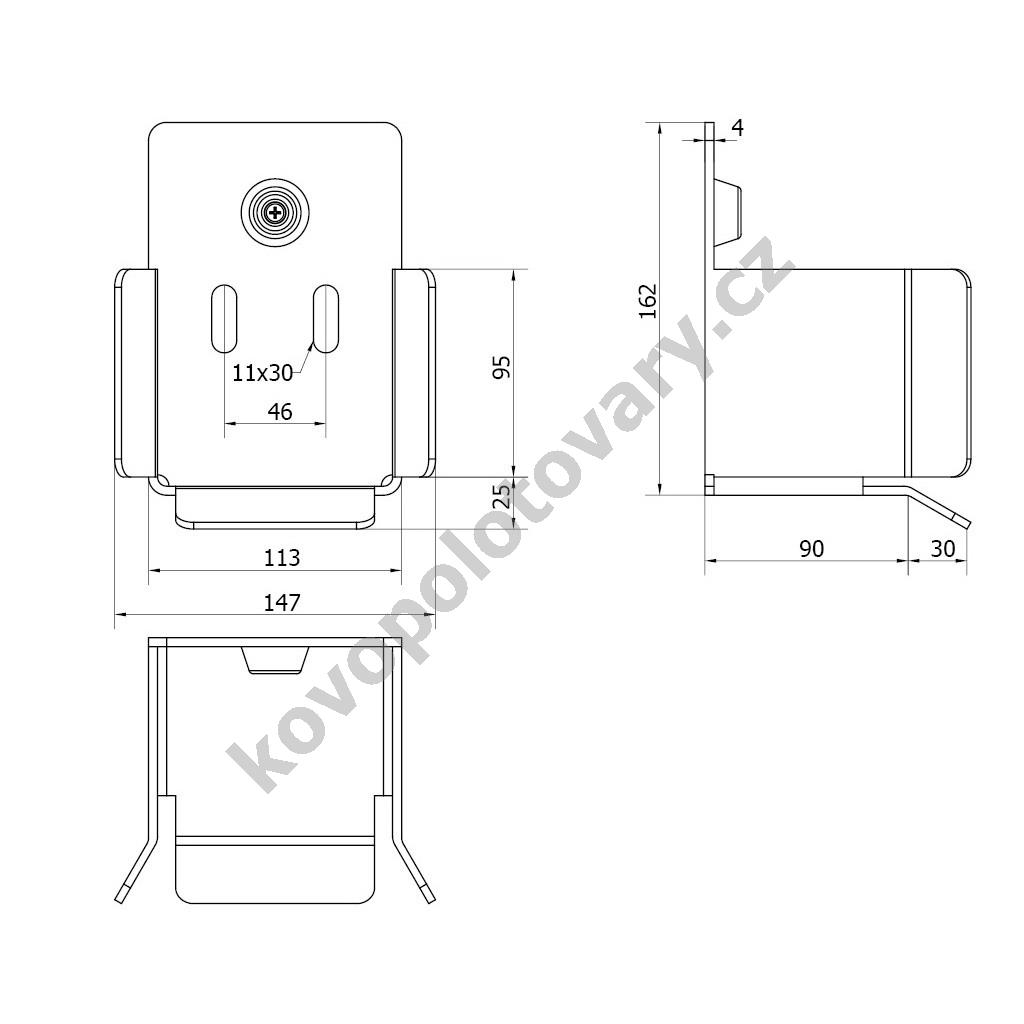

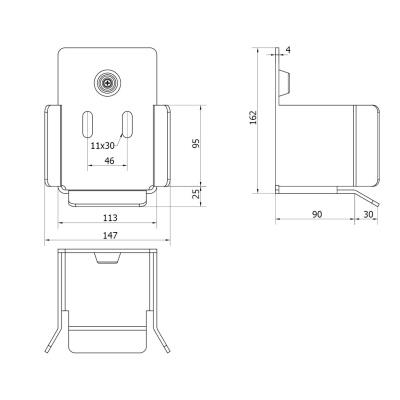

- 1x CAIS LAST M (1700014) - spodní dojezdová kapsa

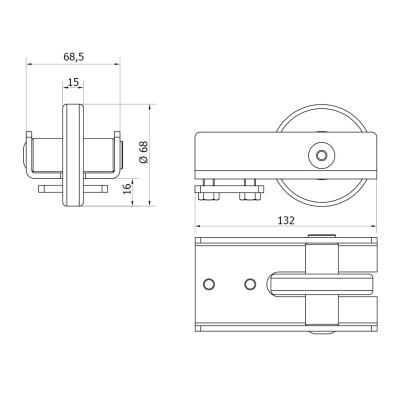

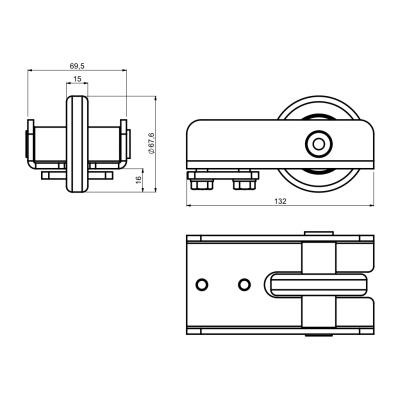

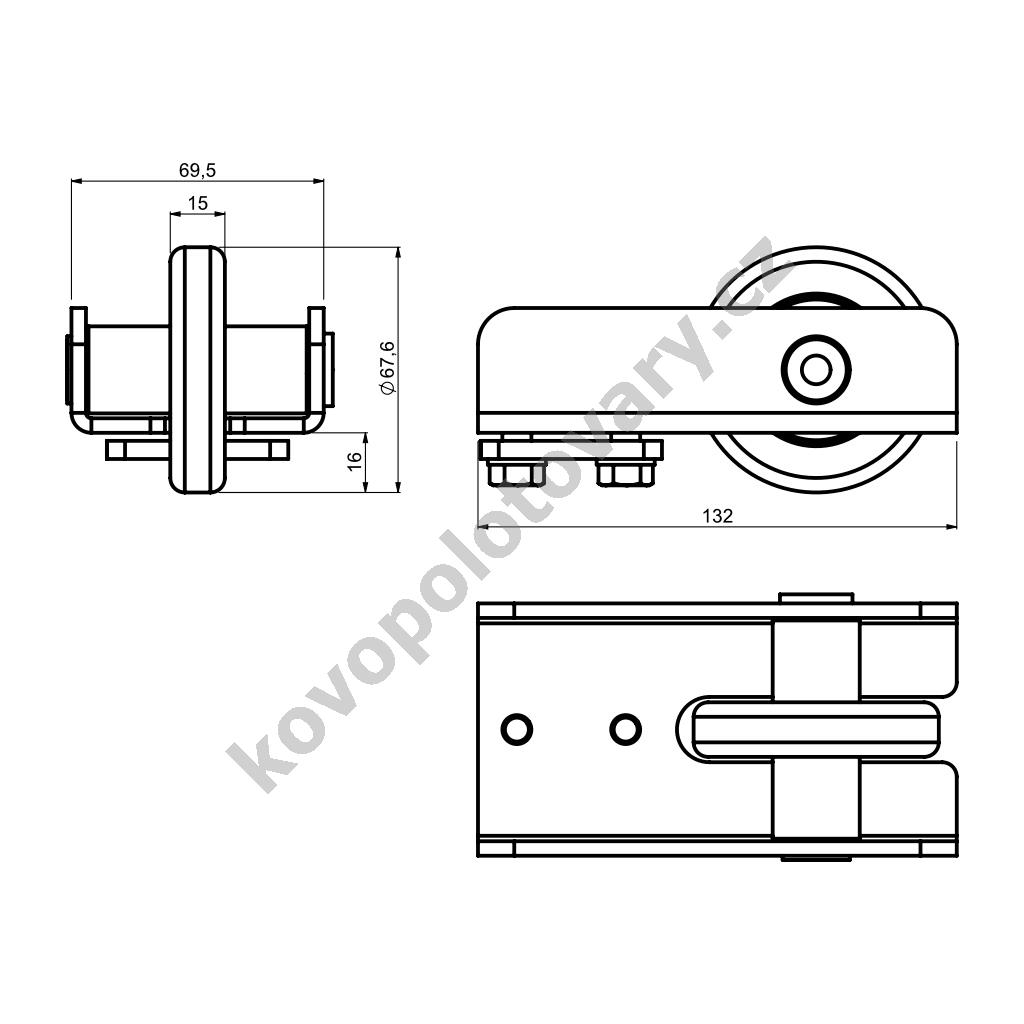

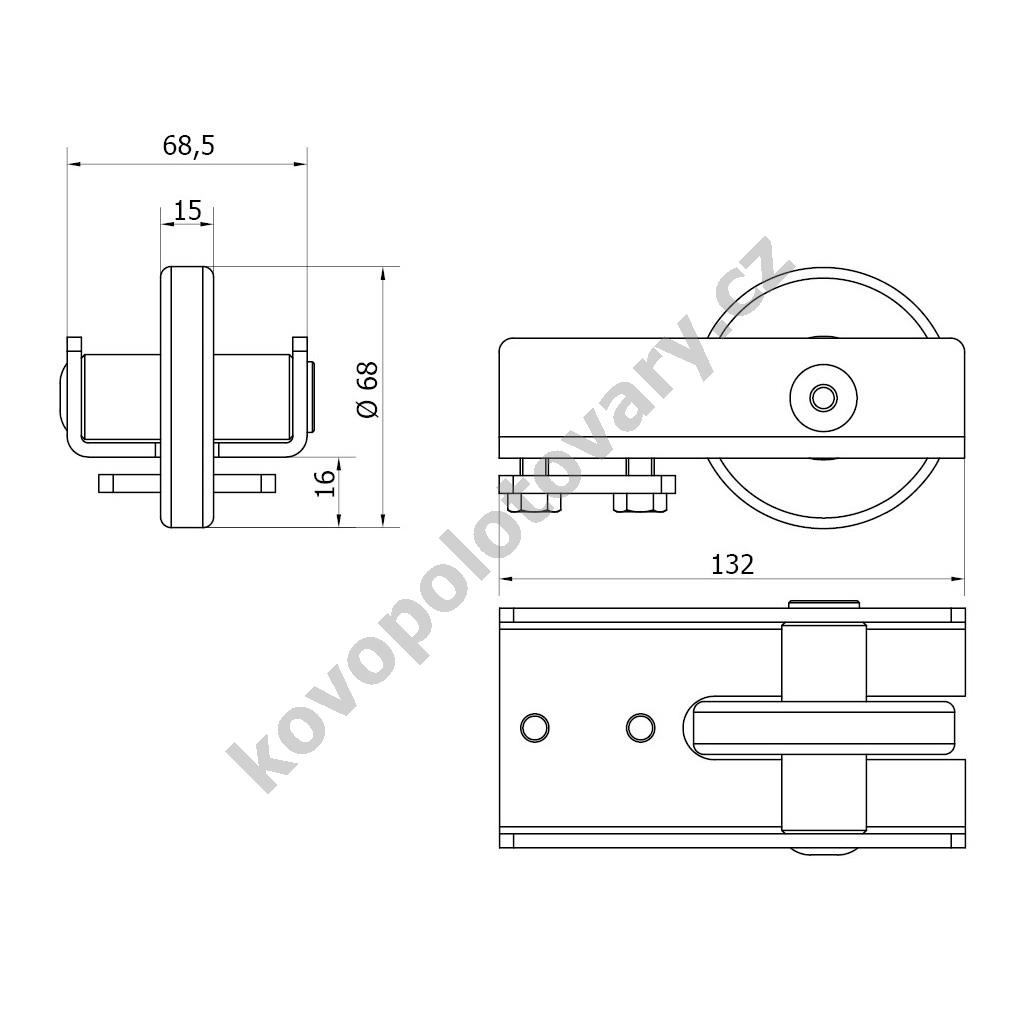

- 1x CAIS RUN M (1700013) - dojezdové kolečko

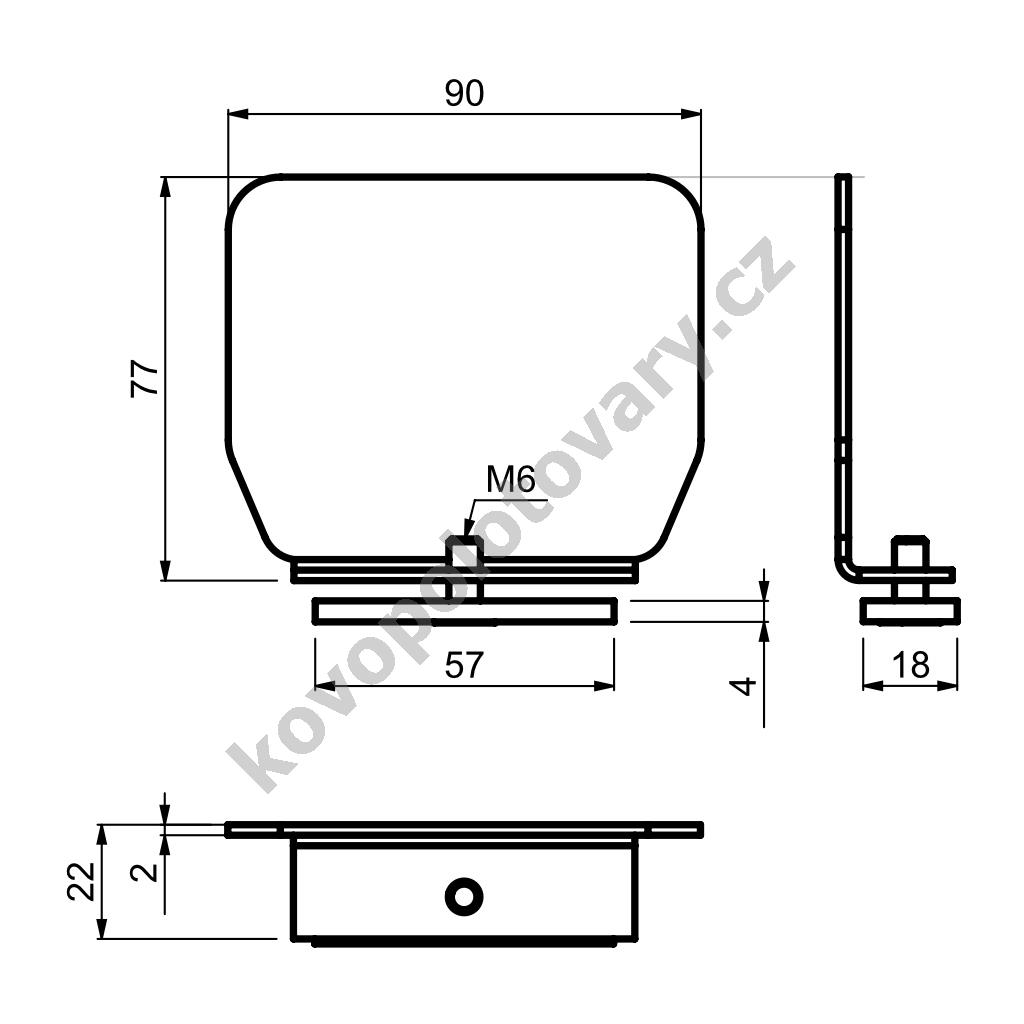

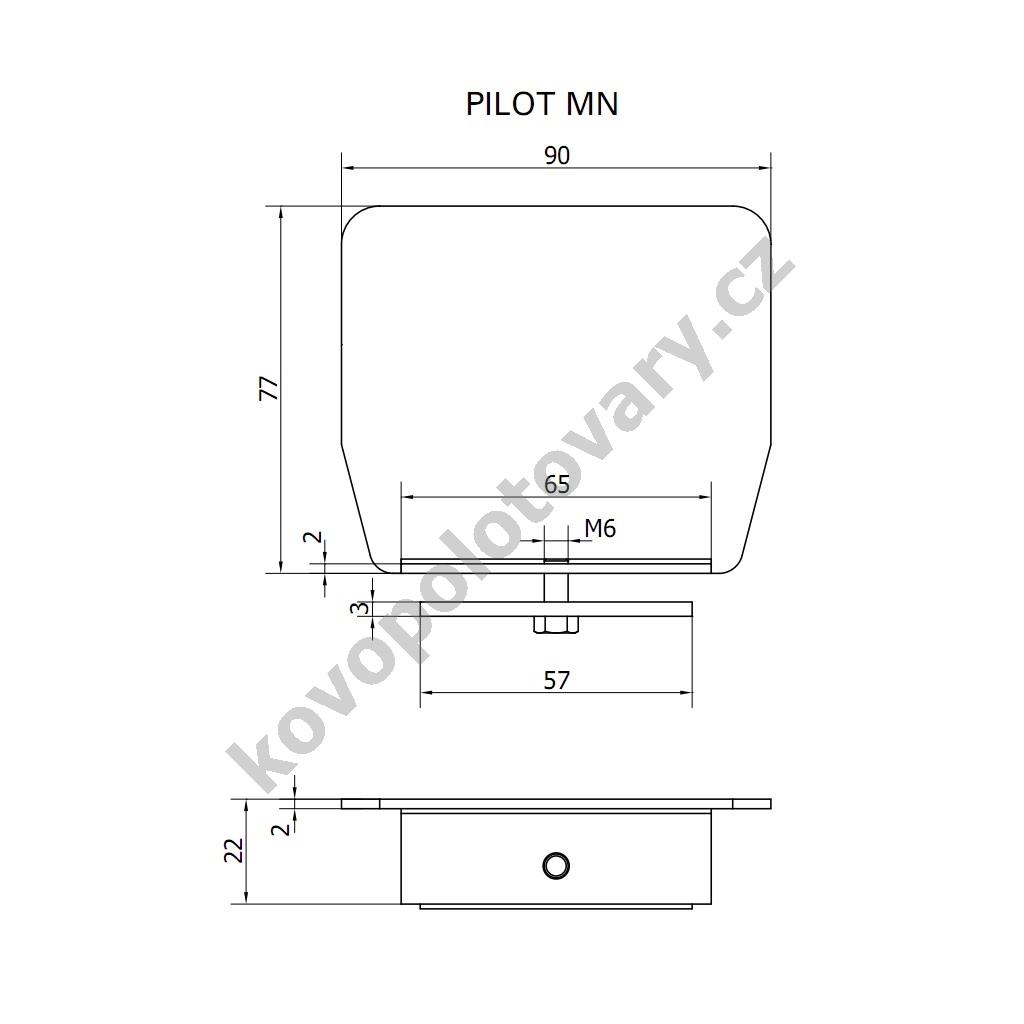

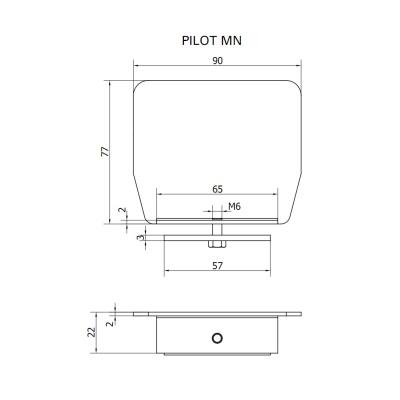

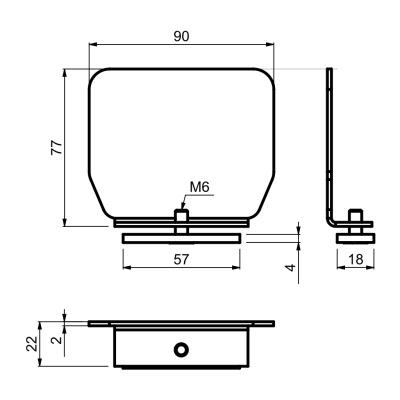

- 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

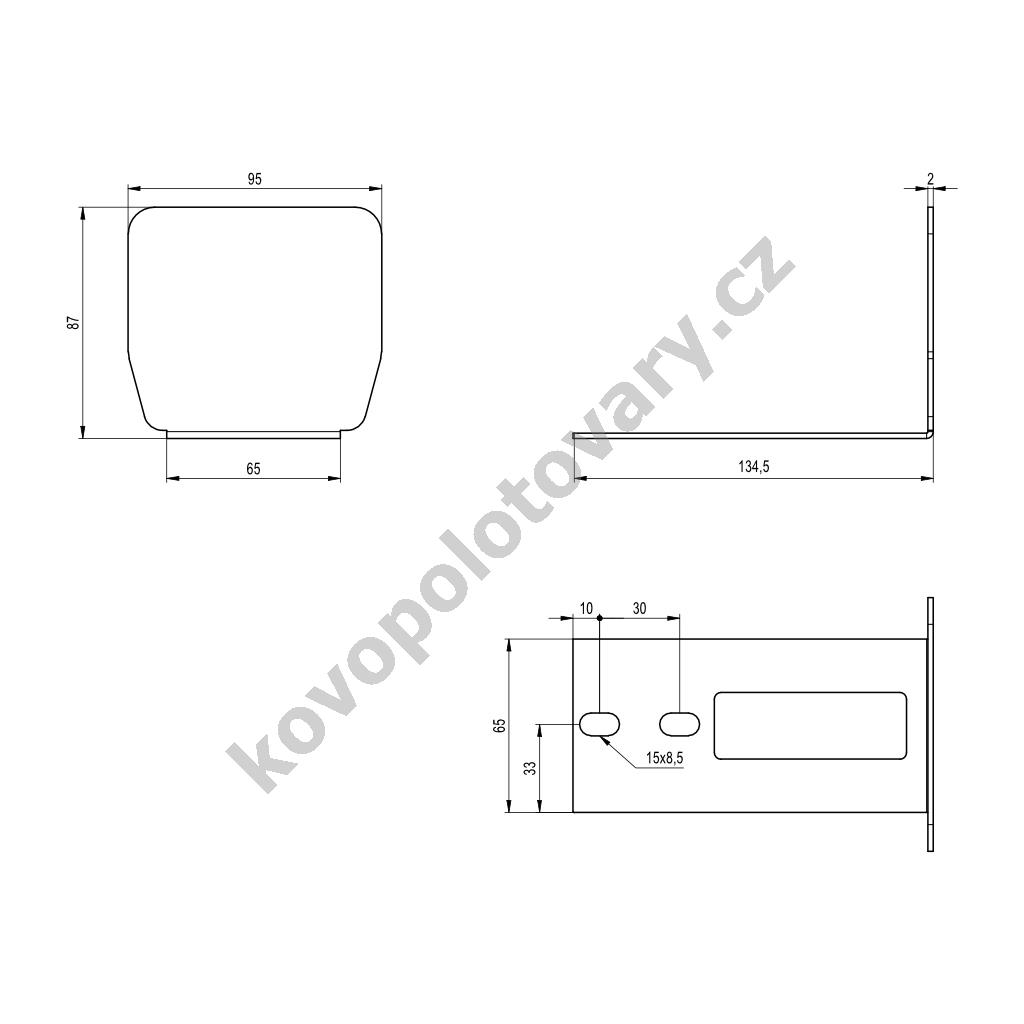

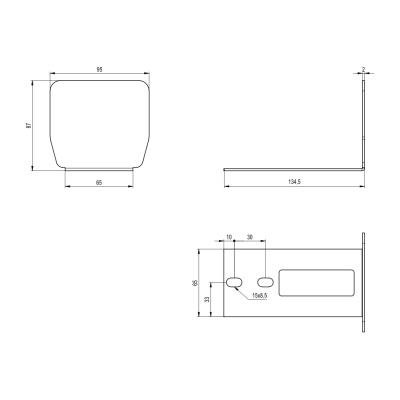

- 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
- 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
- 15x Nýtovací matice M10x18 - pro připevnění C profilu

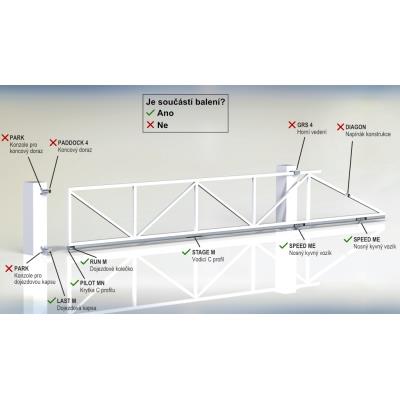

- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Technické informace:
- Parametry brány
- Hmotnost brány: max. 505 kg
- Šířka průjezdu: max. 4,1 m
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 505 |
| Pro šířku průjezdu | do 4,1 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 6 m |
| Délka balíku | 600 cm |
| Výrobce | CAIS |
