7.1 - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 4 m a 325 kg, profil bez úpravy
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4 m průjezdní šířky a celkové hmotnosti do 325 kg.

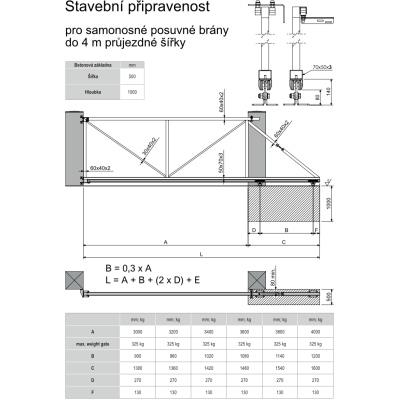

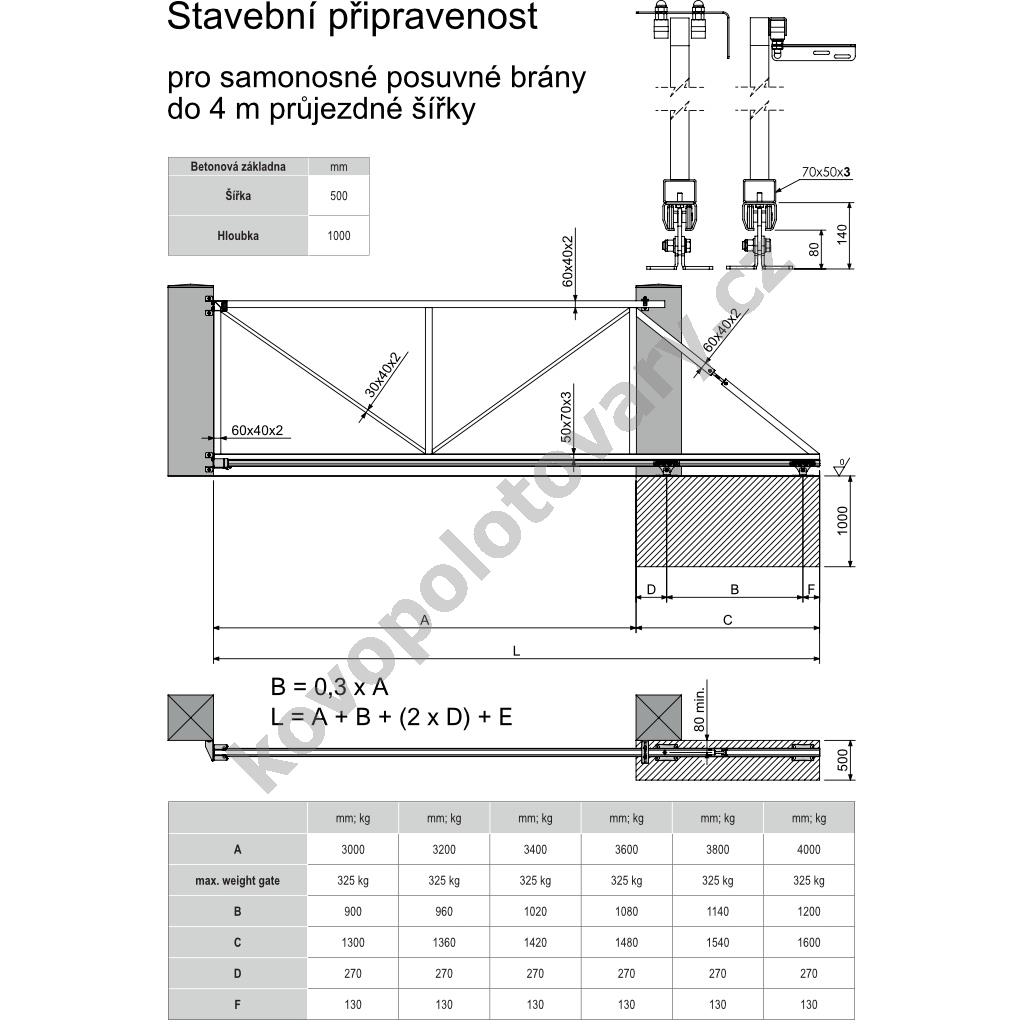

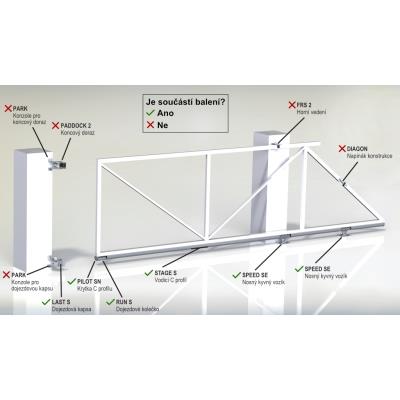

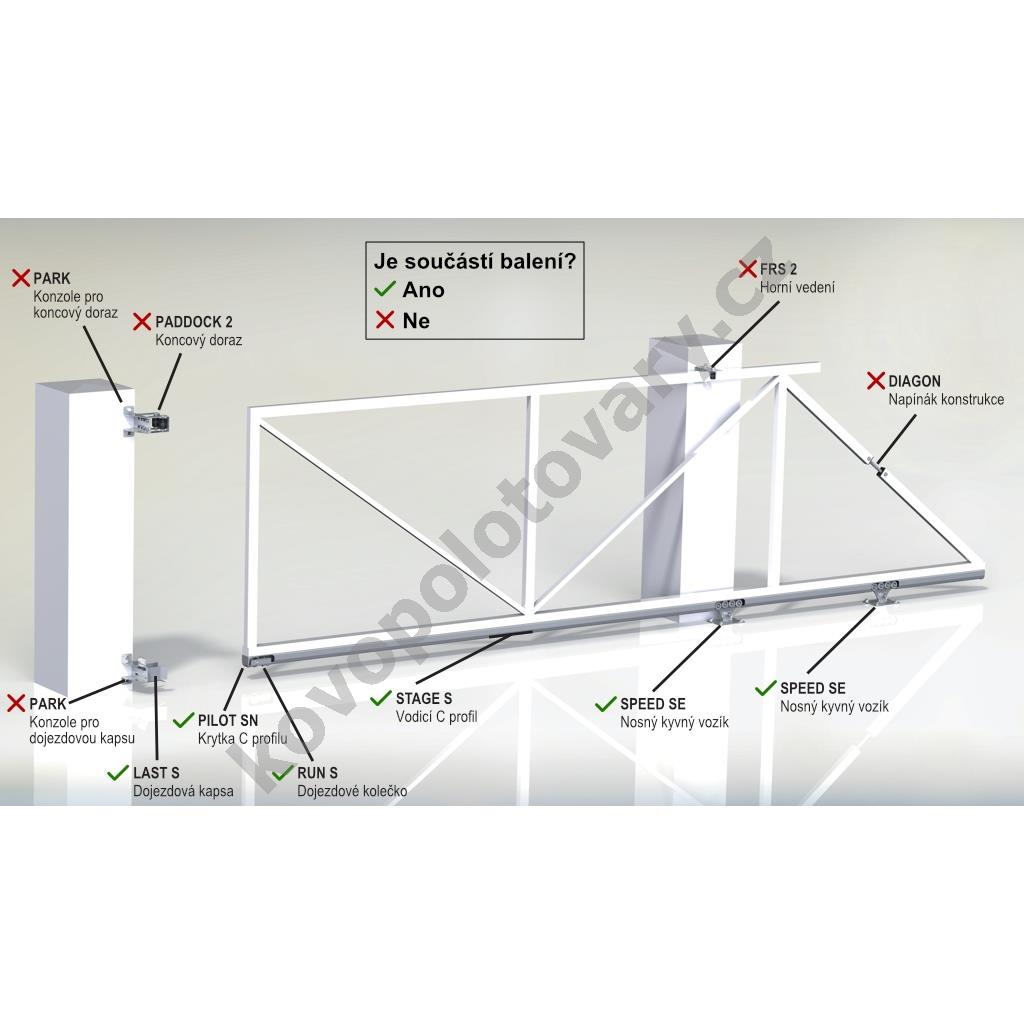

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

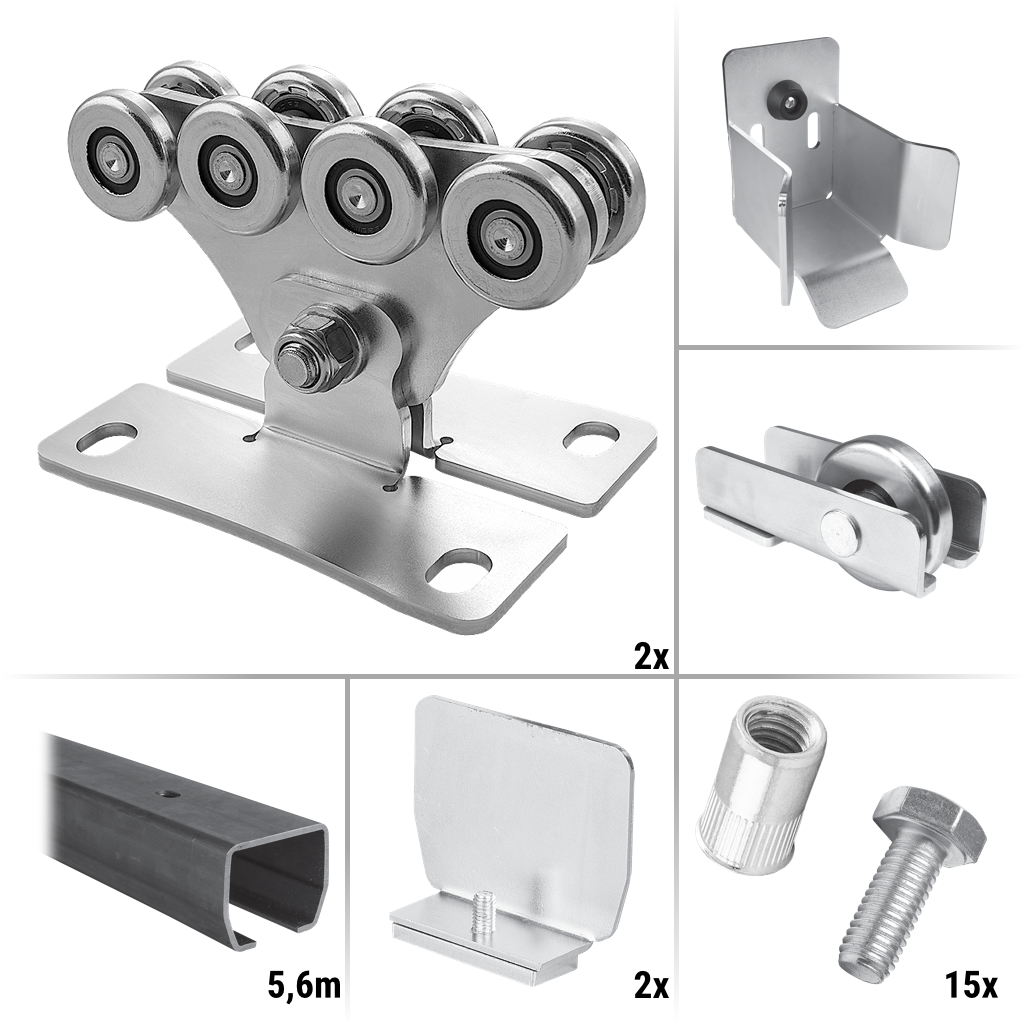

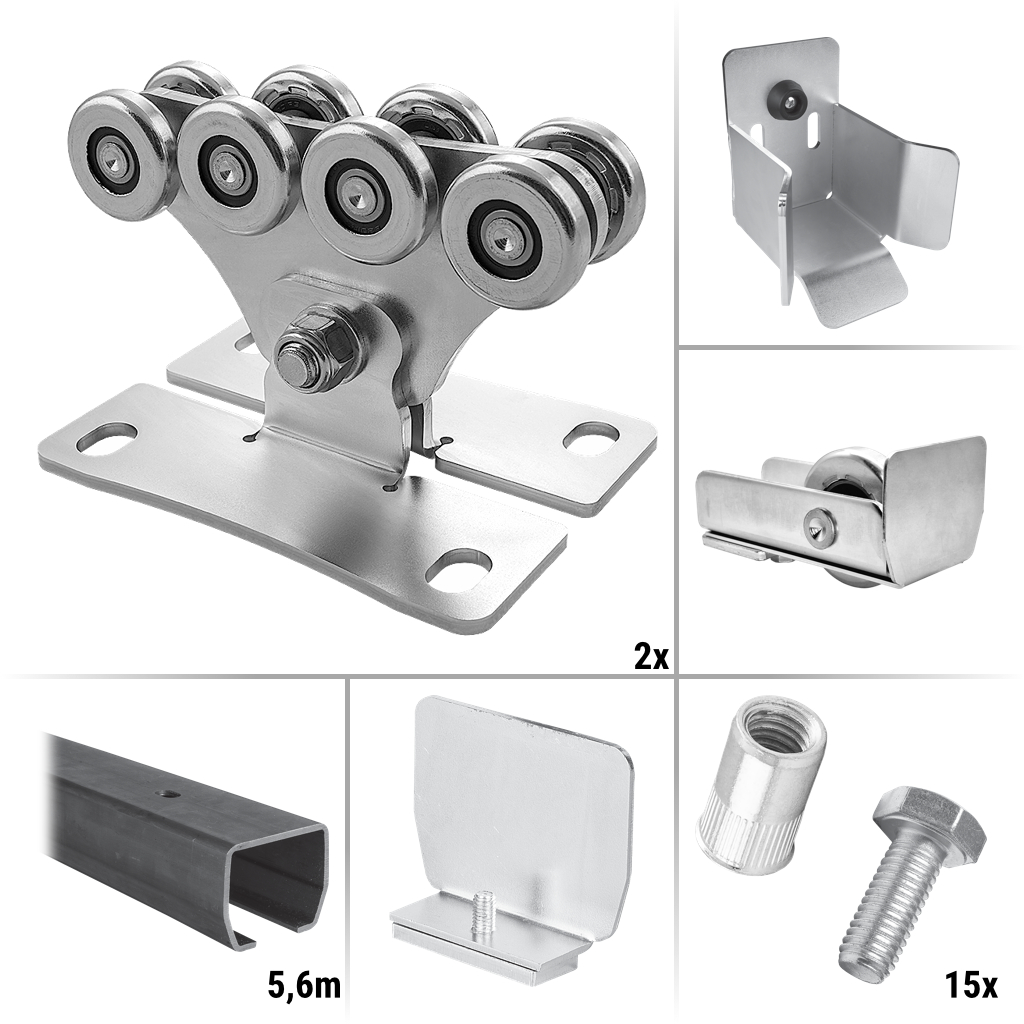

Obsah balení:

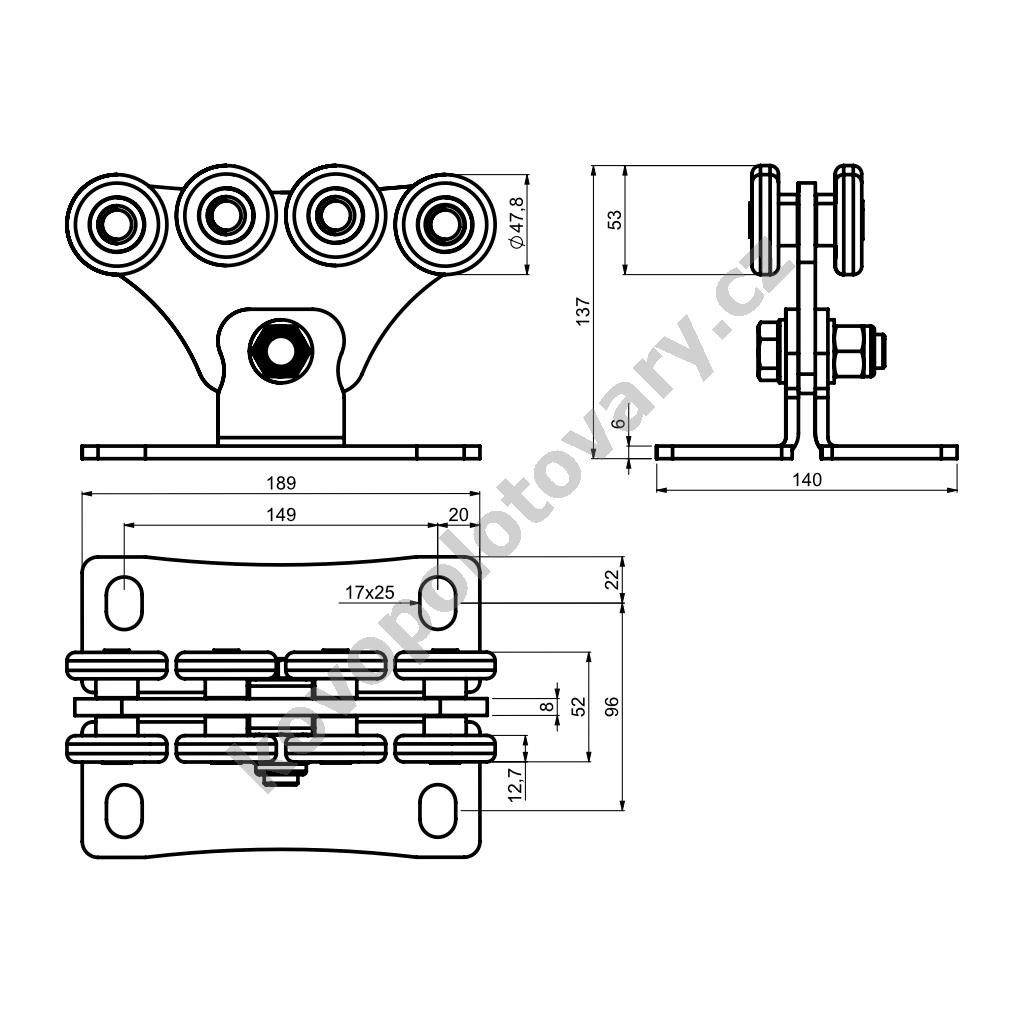

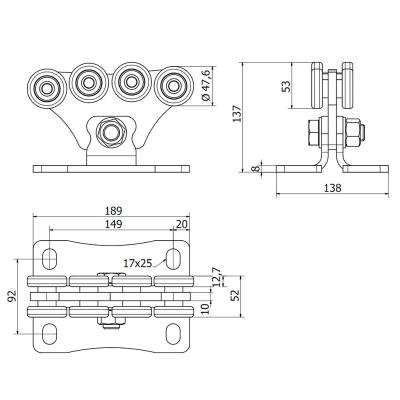

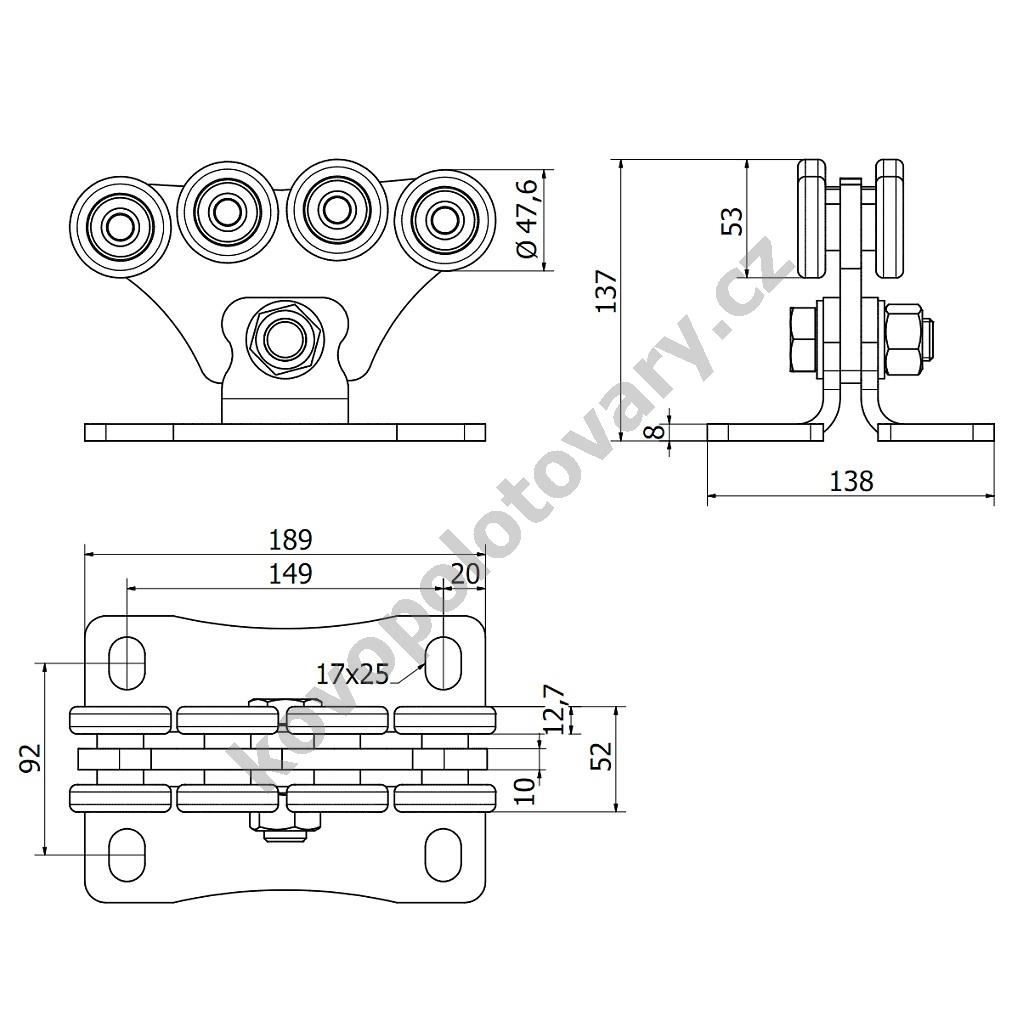

- 2x CAIS SPEED SE (1700174) - nosný kyvný vozík

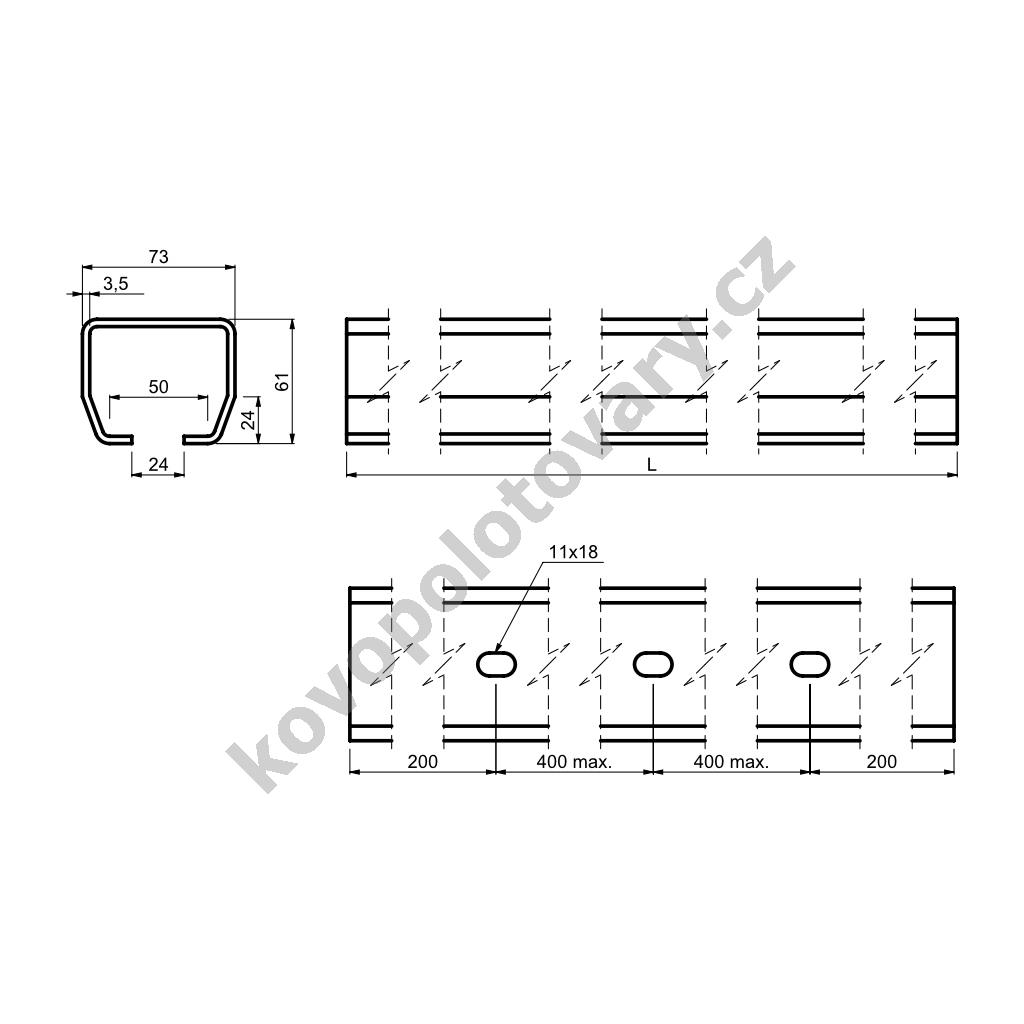

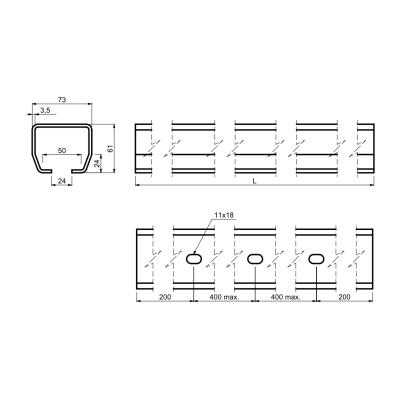

- 1x CAIS STAGE SB 5,6 (1700176) - vodicí C profil 73x61 mm, bez povrchové úpravy (černý), s otvory pro přišroubování k rámu brány, 5,6 m

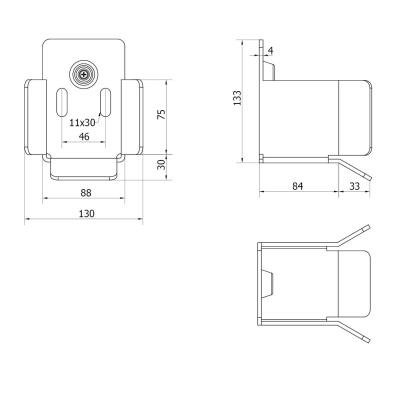

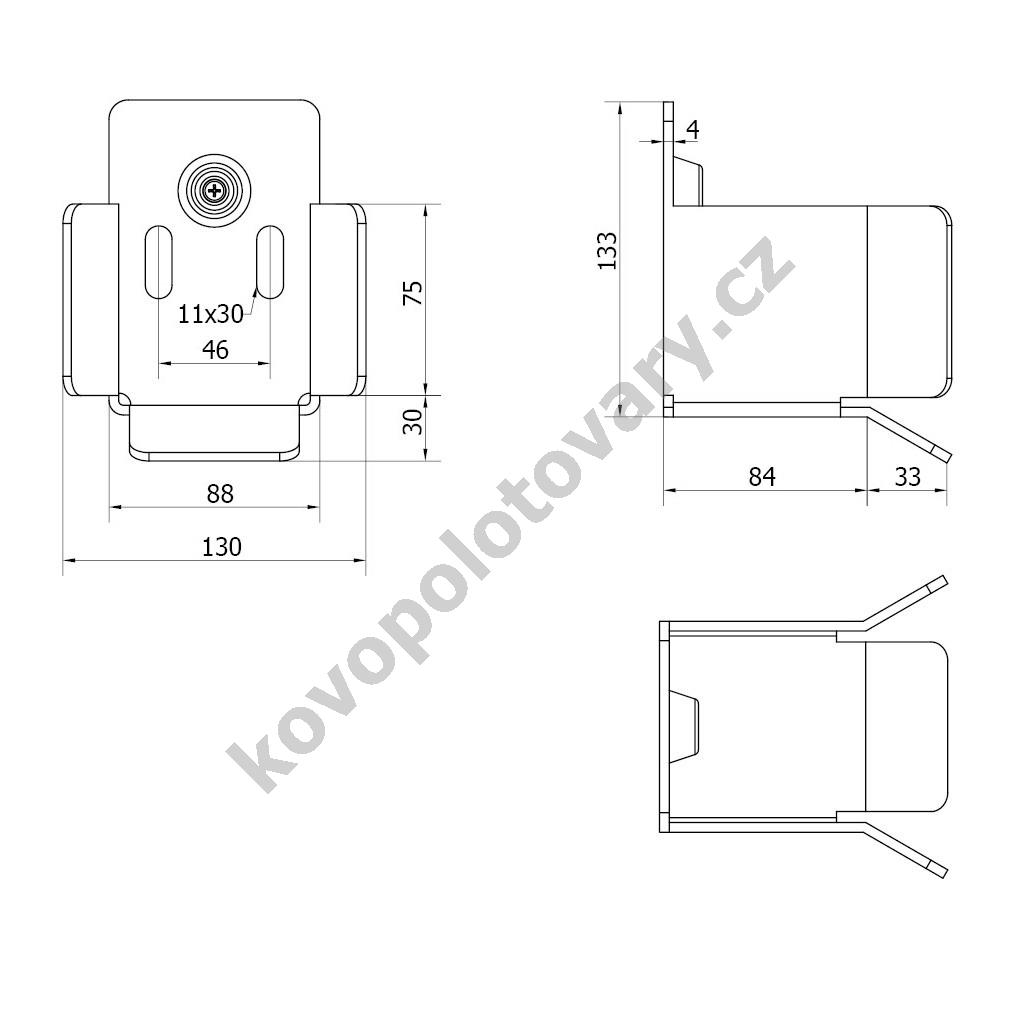

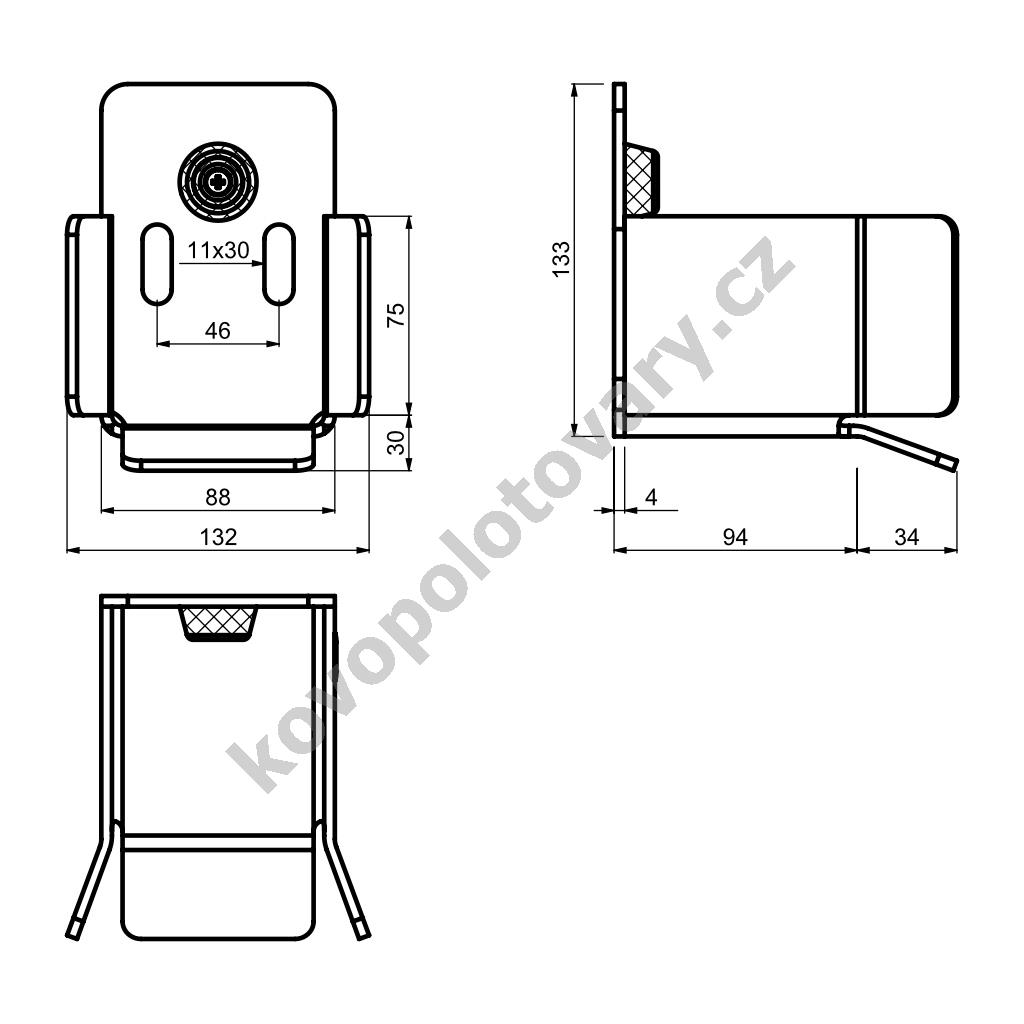

- 1x CAIS LAST S (1700005) - spodní dojezdová kapsa

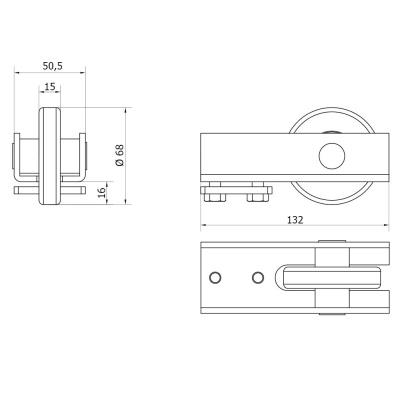

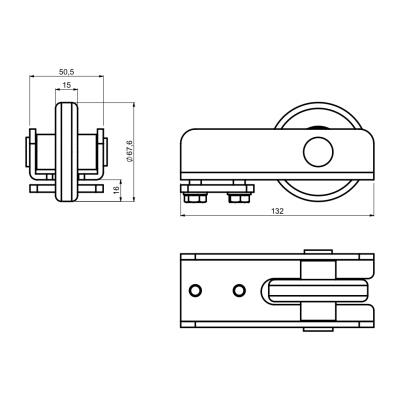

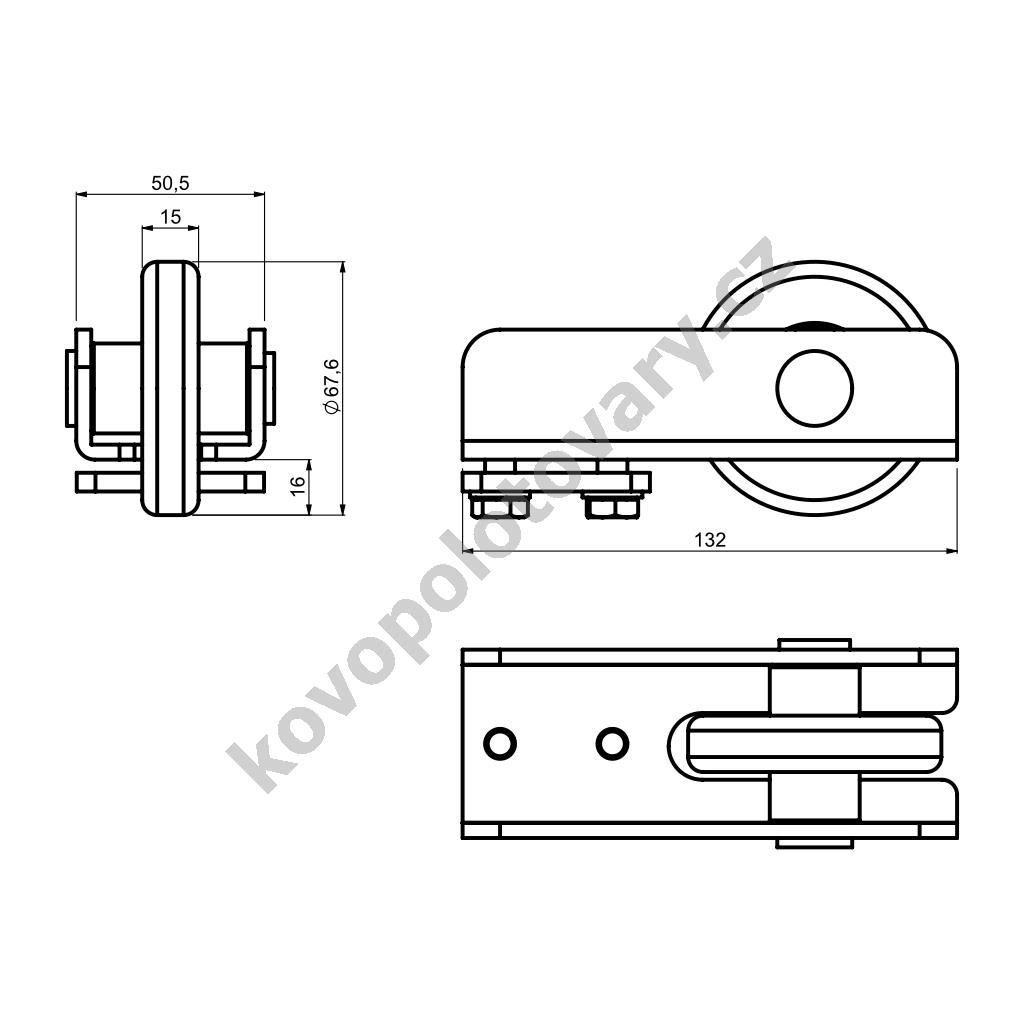

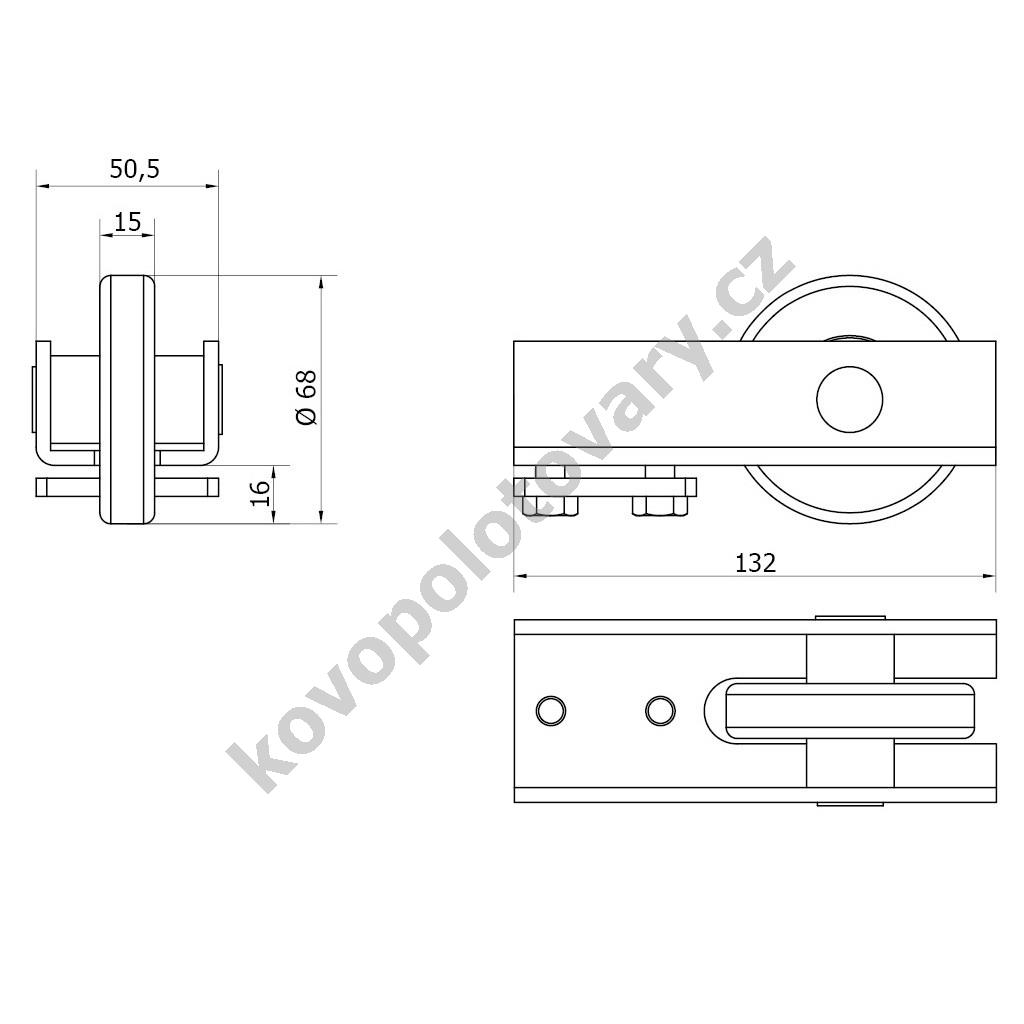

- 1x CAIS RUN S (1700004) - dojezdové kolečko

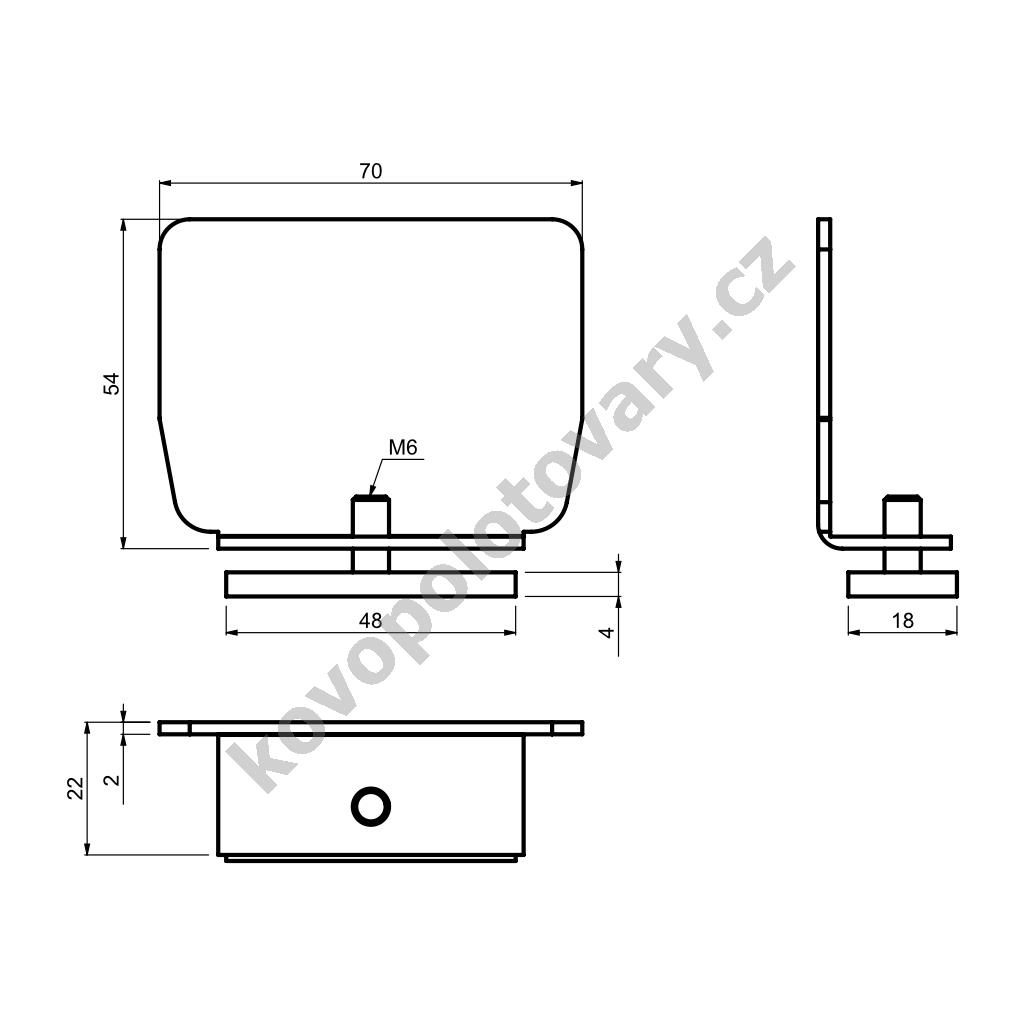

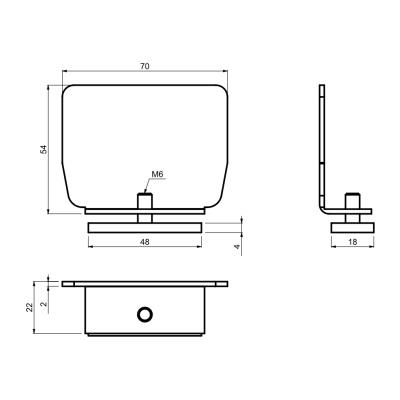

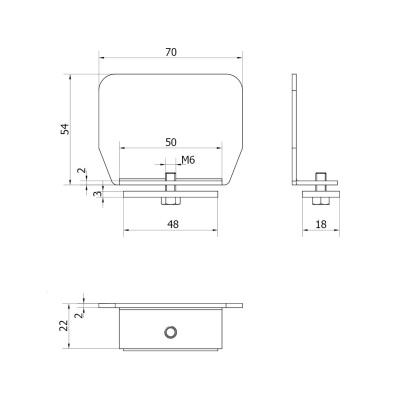

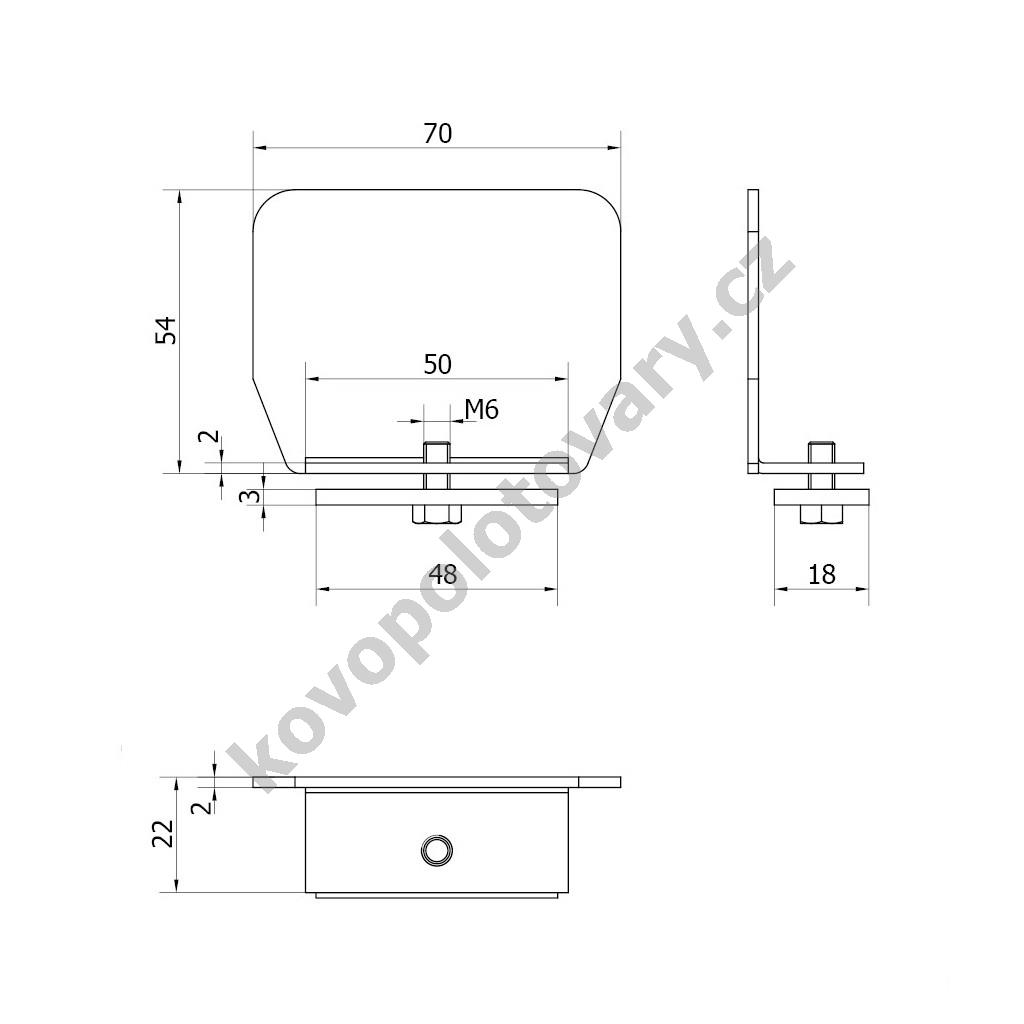

- 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

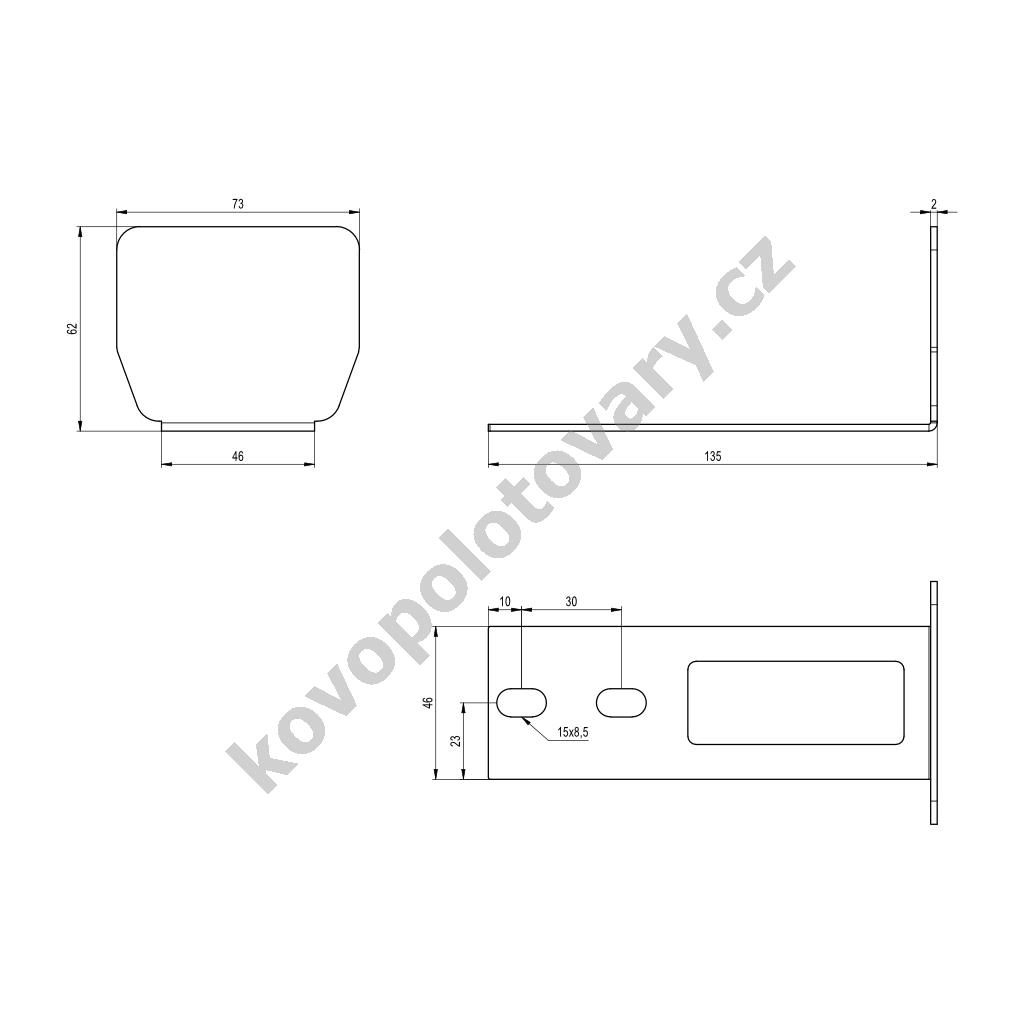

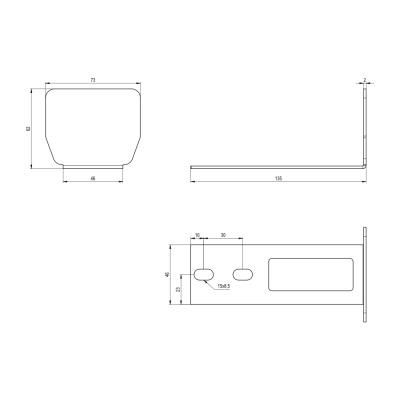

- 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
- 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
- 15x Nýtovací matice M10x18 - pro připevnění C profilu
- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Vhodné horné vedenia nájdete v súvisiacich položkách.
Technické informace:
- Parametry brány
- Hmotnost brány: max. 325 kg
- Šířka průjezdu: max. 4 m
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: žádná
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 325 |
| Pro šířku průjezdu | do 4 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 5,6 m |
| Délka balíku | 560 cm |
| Výrobce | CAIS |
