Popis
Sestava lineárních pohonů a příslušenství pro automatizaci privátní i průmyslové dvoukřídlé brány s hmotností do 1000 kg a šířkou průjezdu do 7 m. Motor Nice Wingo-3524 je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 500 kg a šířkou jednoho křídla do 3,5 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.
Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno na spodku pohonu, pro polohu zavřeno doporučujeme použití zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu). Motor brány se vyznačuje dlouhou životností a nenáročným zapojením. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod i díky napájení motoru 24 V DC.

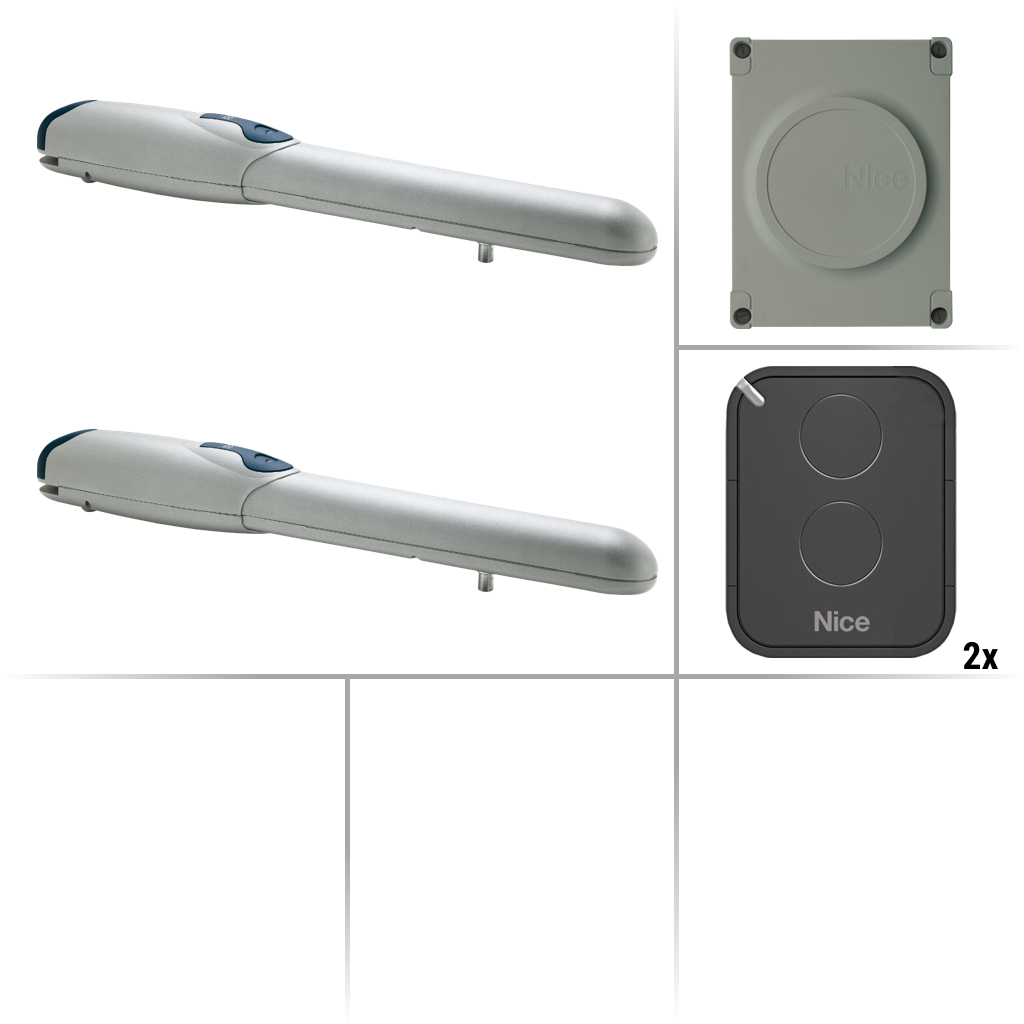

Obsah balení:
- 2x Nice WG3524 - pohon
- 1x Nice MC424L R10 - řídicí jednotka s integrovaným přijímačem
- 2x Nice INTI 2 - dálkový ovladač (2-kanálový)
- 4x Kotvicí konzole (určené k přivaření)
Nastavitelné funkce pohonu a řídící jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinnosti vypne řídicí jednotka napájení příslušenství
- Předblikaní - upozornění majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Vstup pro záložní baterii - umožňuje připojit volitelný dobíjecí akumulátor, zajištující funkčnost při výpadku proudu
- Vstup pro el. zámek - ovládá elektromechanický zámek
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
- Programovatelný výstup - výstup pro elektromechanický zámek je nastavitelný a lze ho přepnout pro signalizaci otevřené brány
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice SOLEMYO - řídicí jednotka je kompatibilní se solárním napájením Nice SOLEMYO
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 24 V DC
- Výkon: max. 170 W
- Odběr proudu: max. 0,8 A

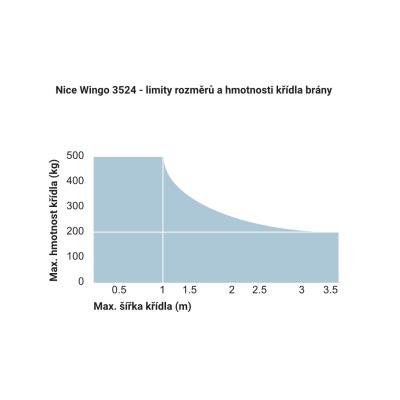

- Parametry brány
- Hmotnost brány: max. 1000 kg (pří šířce průjezdu 2 m)
- Hmotnost křídla: max. 500 kg (při šířce křídla 1 m)
- Šířka průjezdu: max. 7 m (při hmotnosti brány 400 kg)
- Šířka křídla: max. 3,5 m (při hmotnosti křídla 200 kg)
- Doporučená hmotnost brány: max. 1000 kg (při šířce průjezdu 2 m)
- Doporučená hmotnost křídla: max. 500 kg (při šířce křídla 1 m)
- Doporučená šířka průjezdu: max. 7 m (při hmotnosti brány 400 kg)
- Doporučená šířka křídla: max. 3,5 m (při hmotnosti křídla 200 kg)
- Rozměry
- Šířka: 920 mm
- Výška: 98 mm
- Hloubka: 95 mm
- Vlastnosti
- Krytí: IP44
- Provozní teplota: -20°C až 50°C
- Síla: max. 1500 N
| Parametry | |
|---|---|
| Výrobce | Nice |
| Max. délka křídla | 3,5 m |
| Pro počet křídel | 2 |
| Pro šířku průjezdu | do 7 m |
| Typ setu | set s pohonem |
| Délka balíku | 101 cm |
