Nice Toona 5024 KCE - sestava pohonů a příslušenství, pro 2-křídlové brány do 10 m průjezdu a 1000 kg

Nice Toona 5024 KCE

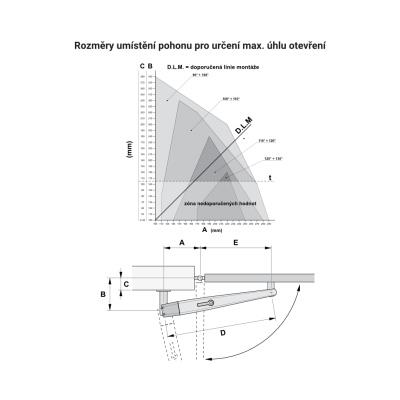

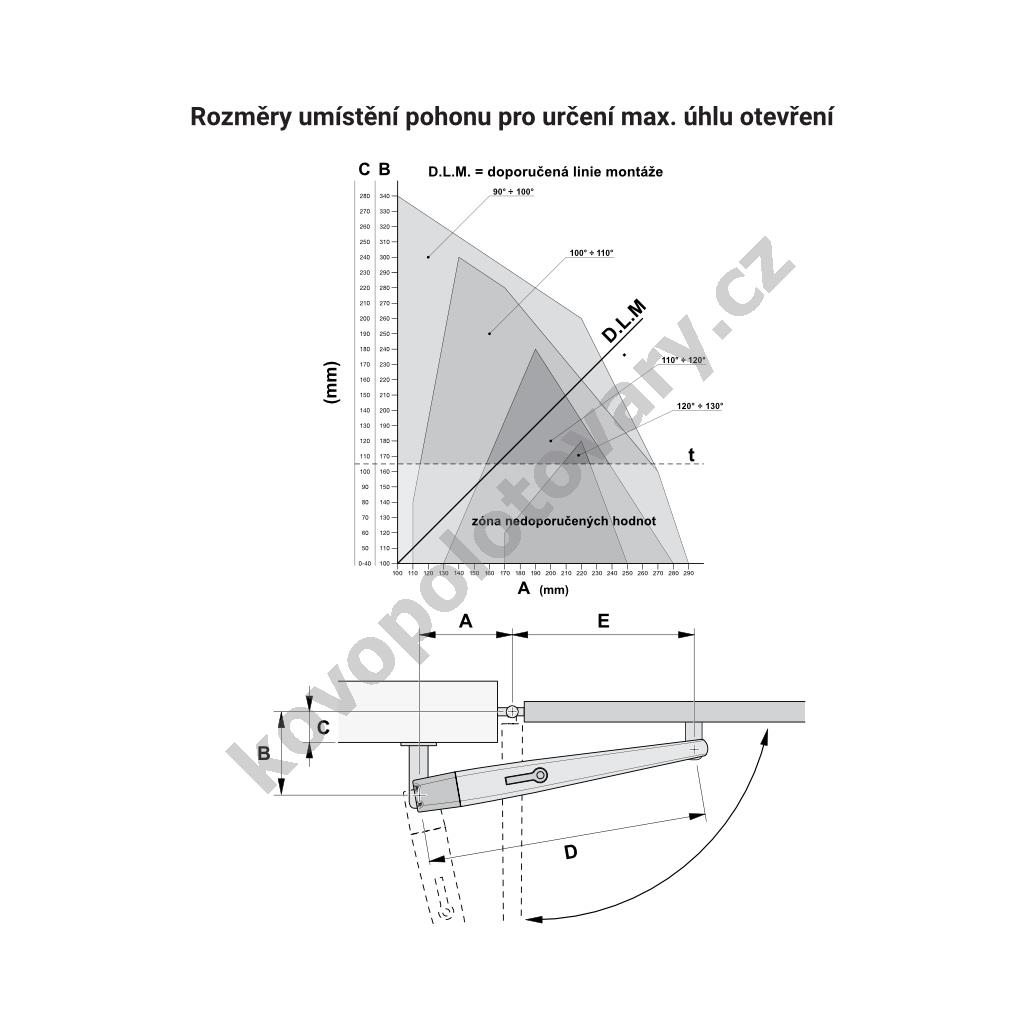

Sestava lineárních pohonů a příslušenství pro automatizaci privátní i průmyslové dvoukřídlé brány s hmotností do 1000 kg a šířkou průjezdu do 10 m. Motor Nice Toona-5024 je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 500 kg a šířkou jednoho křídla do 5 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.

Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno, pro polohu zavřeno doporučujeme použití zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu). Řídicí jednotka je vybavena sběrnicí Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů. Určeno pro intenzivní provoz. Systém detekce překážek zaručuje bezpečný provoz díky enkodéru jež detekuje rychlost a pohyb pohonu a díky monitorování odporu při chodu motoru. Motor brány se vyznačuje dlouhou životností a nenáročným zapojením. Patentované uspořádání vnitřních komponentů znamená lepší spolehlivost a tichý chod i díky napájení motoru 24 V DC.

Set obsahuje obousměrný přijímač, umožňující zobrazení stavu otevření brány na obousměrném dálkovém ovladač (obousměrný ovladač není součástí balení). Tento přijímač je zpětně kompatibilní i s jednosměrnými ovladači Nice. Bližší informace naleznete v návodech jednotlivých produktů.

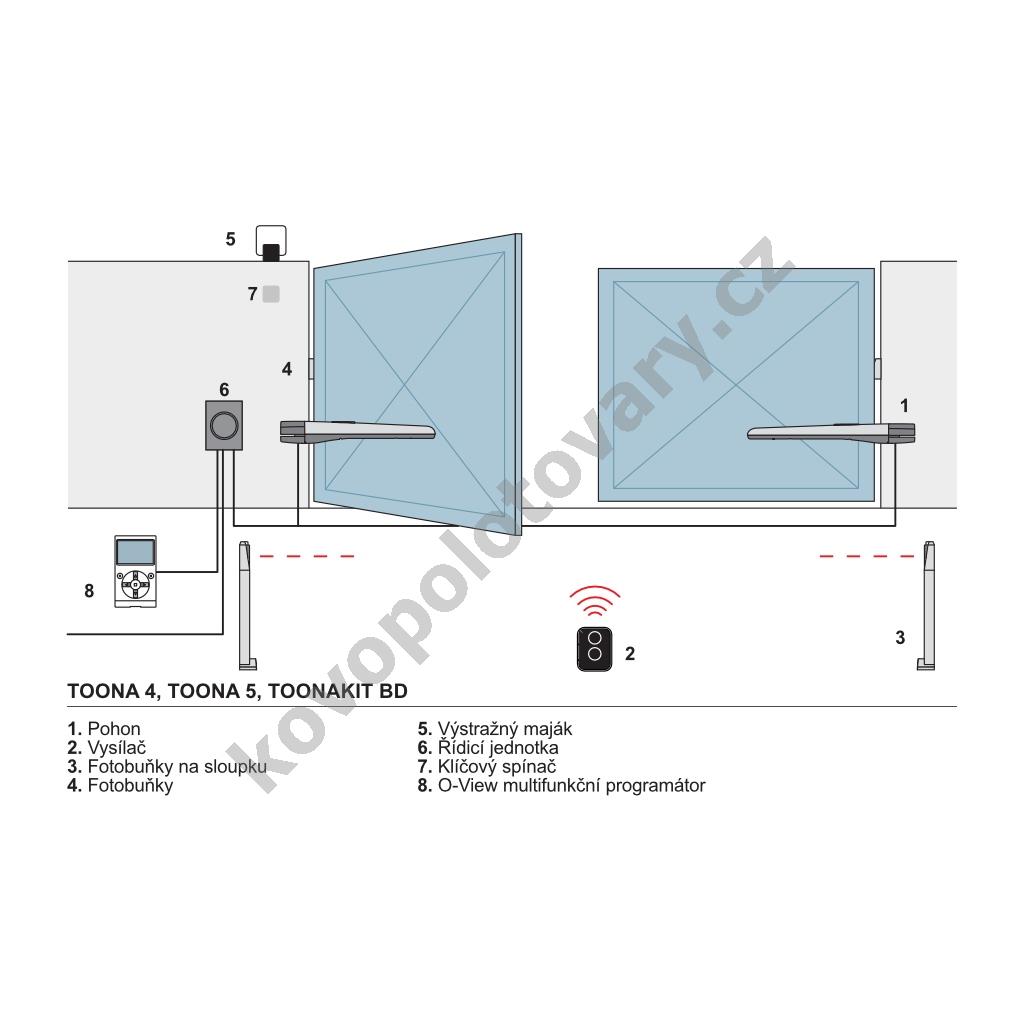

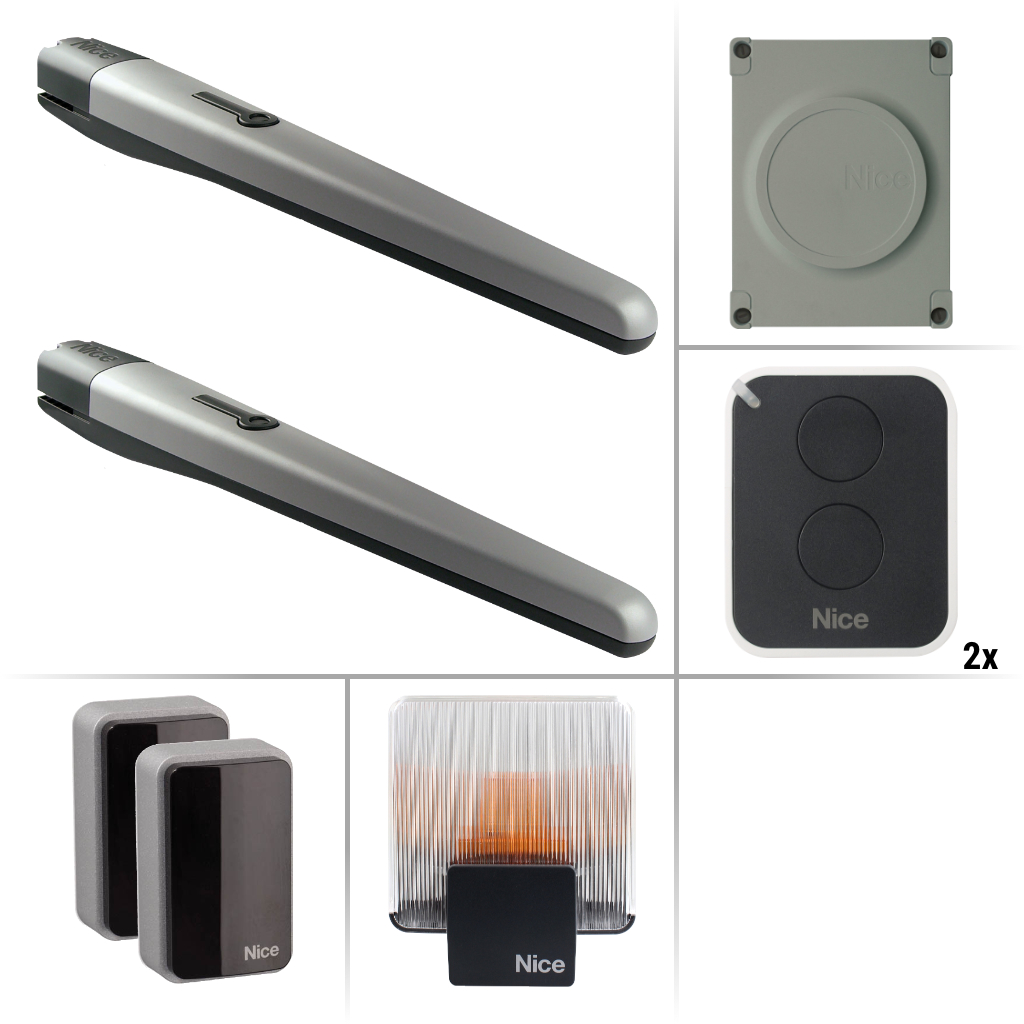

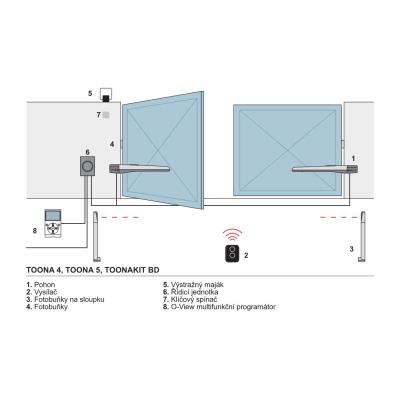

Obsah balení:

• 2x Nice TO5024 - pohon
• 1x Nice MC824H R10 - řídicí jednotka
• 1x Nice OXIBD - obousměrný zásuvný přijímač
• 1x Nice ELDC - bezpečnostní LED maják
• 1x Nice EPMB - bezpečnostní fotobuňky (1 pár), dosah 30 m
• 2x Nice ON2E - jednosměrný dálkový ovladač (2-kanálový)
• 4x Kotvicí konzole (určené k přivaření)

Nastavitelné funkce pohonu a řídící jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
• Předblikání - upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii - umožňuje připojit volitelný dobíjecí akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
• Programovatelný výstup - nastavitelný výstup např. pro připojení elektronických zástrčí nebo elektromechanických zámků jiných výrobců
• Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
• Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• Nice BlueBUS - sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
• Nice SOLEMYO - řídicí jednotka je kompatibilní se solárním napájením Nice SOLEMYO
• Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
• Nice BD - typ kódování s obousměrnou komunikací umožňující zobrazení stavu otevření na dálkovém ovladači

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 24 V DC
  • Výkon: max. 200 W
  • Odběr proudu: max. 0,9 A
• Parametry brány
  • Hmotnost brány: max. 1000 kg (při šířce průjezdu 3,6 m)
  • Hmotnost křídla: max. 500 kg (při šířce křídla 1,8 m)
  • Šířka průjezdu: max. 10 m (při hmotnosti brány 400 kg)

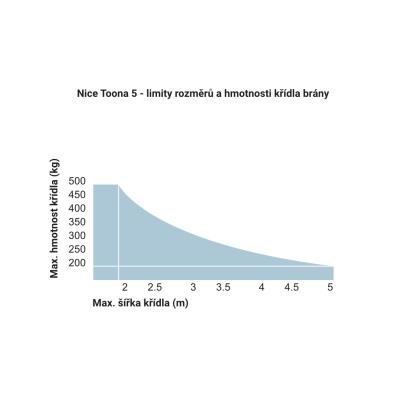

  • Šířka křídla: max. 5 m (při hmotnosti křídla 200 kg)
  • Doporučená hmotnost brány: max. 1000 kg (při šířce průjezdu 3,6 m)
  • Doporučená hmotnost křídla: max. 500 kg (při šířce křídla 1,8 m)
  • Doporučená šířka průjezdu: max. 10 m (při hmotnosti brány 400 kg)
  • Doporučená šířka křídla: max. 5 m (při hmotnosti křídla 200 kg)
• Rozměry
  • Šířka: 965 mm
  • Výška: 105 mm
  • Hloubka: 115 mm
• Vlastnosti
  • Krytí: IP44
  • Provozní teplota: -20 až 50 °C
  • Síla: max. 1800 N
