Nice S-Fab 2124 KCE - sestava pohonů a příslušenství, pro 2-křídlové brány do 4,6 m průjezdu a 800 kg

Nice S-Fab 2124 KCE

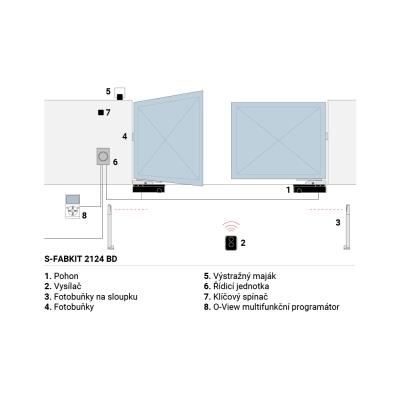

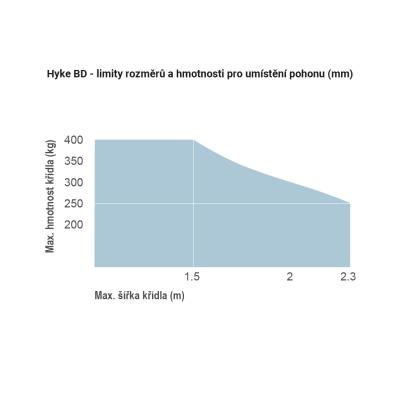

Sestava podzemních pohonů a příslušenství pro automatizaci privátní i průmyslové dvoukřídlé brány s hmotností do 800 kg a šířkou průjezdu do 4,6 m. Motor Nice S-Fab je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 400 kg a šířkou jednoho křídla do 2,3 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.

Jednou z hlavních předností pohonu je kompaktní design s výškou krabice pouze 81 mm, přičemž viditelná výška nad zemí činí pouze 52 mm. Pohon je vyroben z oceli s kataforézním lakem a hliníkové slitiny, což zaručuje odolnost proti povětrnostním vlivům a korozi. Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno i zavřeno, přesto pro polohu zavřeno doporučujeme použití zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu). Řídicí jednotka je vybavena sběrnicí Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů.

Set obsahuje obousměrný přijímač, umožňující zobrazení stavu otevření brány na obousměrném dálkovém ovladač (obousměrný ovladač není součástí balení). Tento přijímač je zpětně kompatibilní i s jednosměrnými ovladači Nice. Bližší informace naleznete v návodech jednotlivých produktů.

Nahrazuje sadu Nice X-Metro 2124 KCE (NICE X-METRO-2124 set K2).

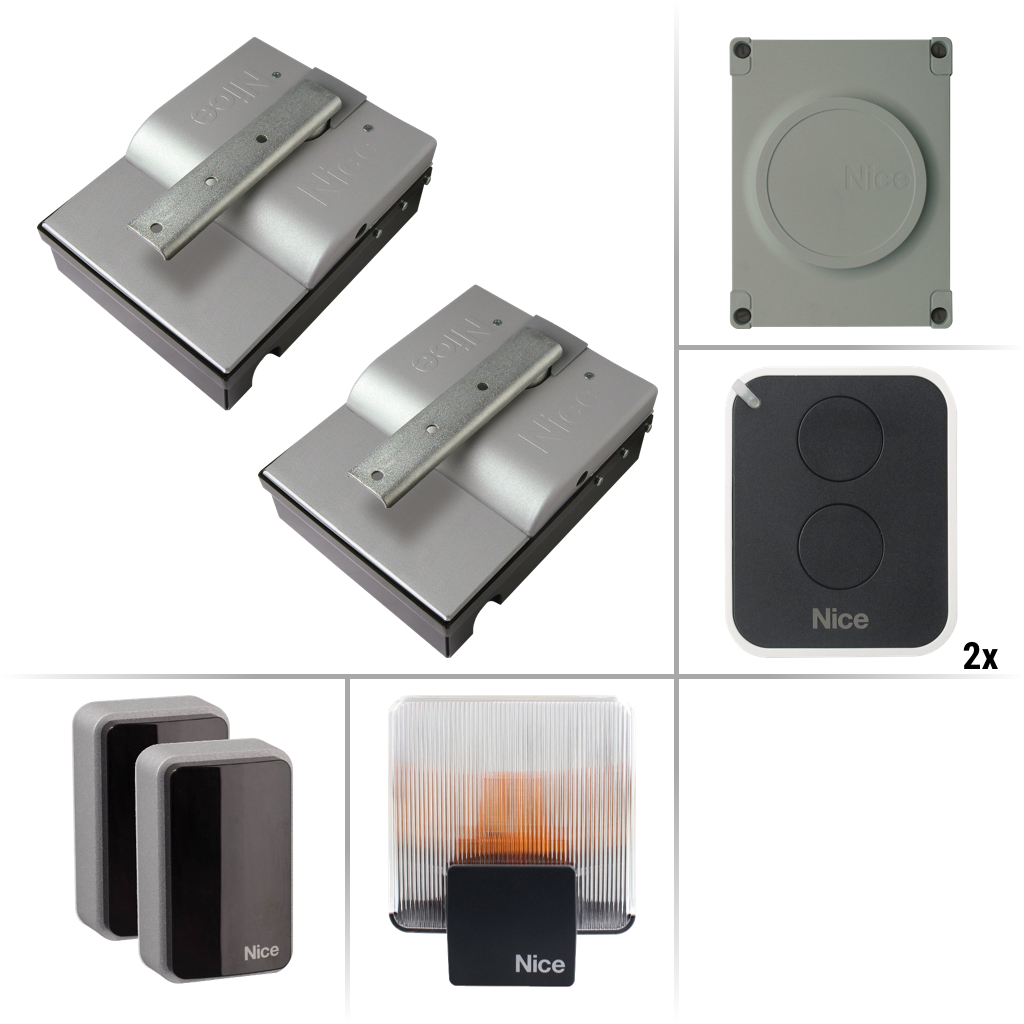

Obsah balení:

• 2x Nice SFAB2124 - podzemní pohon (nahrazuje pohony XMETRO2124)
• 1x Nice MC824H R10 - řídicí jednotka
• 1x Nice OXIBD - obousměrný zásuvný přijímač
• 1x Nice ELDC - bezpečnostní LED maják
• 1x Nice EPMB - bezpečnostní fotobuňky (1 pár), dosah 30 m
• 2x Nice ON2E - jednosměrný dálkový ovladač (2-kanálový)

Nastavitelné funkce pohonu a řídící jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
• Předblikání - upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
• Programovatelný výstup - nastavitelný výstup např. pro připojení elektronických zástrčí nebo elektromechanických zámků jiných výrobců
• Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
• Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• Nice BlueBUS - sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
• Nice SOLEMYO - řídicí jednotka je kompatibilní se solárním napájením Nice SOLEMYO
• Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
• Nice BD - typ kódování s obousměrnou komunikací umožňující zobrazení stavu otevření na dálkovém ovladači

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 24 V DC
  • Výkon: max. 200 W
  • Odběr proudu: max. 0,9 A
• Parametry brány
  • Hmotnost brány: max. 800 kg (při šířce průjezdu 3 m)
  • Hmotnost křídla: max. 400 kg (při šířce křídla 1,5 m)
  • Šířka průjezdu: max. 4,6 m (při hmotnosti brány 500 kg)
  • Šířka křídla: max. 2,3 m (při hmotnosti křídla 250 kg)
  • Doporučená hmotnost brány: max. 800 kg (při šířce průjezdu 3 m)
  • Doporučená hmotnost křídla: max. 400 kg (při šířce křídla 1,5 m)
  • Doporučená šířka průjezdu: max. 4,6 m (při hmotnosti brány 500 kg)
  • Doporučená šířka křídla: max. 2,3 m (při hmotnosti krídla 250 kg)
• Rozměry
  • Šířka: 320 mm
  • Výška: 255 mm
  • Hloubka: 133 mm
• Vlastnosti
  • Krytí: IP67
  • Provozní teplota: -20 až 50 °C
  • Točivý moment: max. 250 Nm
