Nice Run 1800 K1 10.0Z - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 10,8 m a 1065 kg, pozinkovaný profil
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 10,8 m průjezdní šířky a celkové hmotnosti do 1065 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 13,5 m šířky průjezdu a hmotnosti do 1200 kg.
Pohon Run-1800 je vybaven elektromechanickými koncovými spínači a sběrnicí Nice BlueBUS, která umožňuje zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů. Teplotní senzor přizpůsobuje výkon motoru klimatickým podmínkám. Součástí pohonu je vestavěná řídicí jednotka.

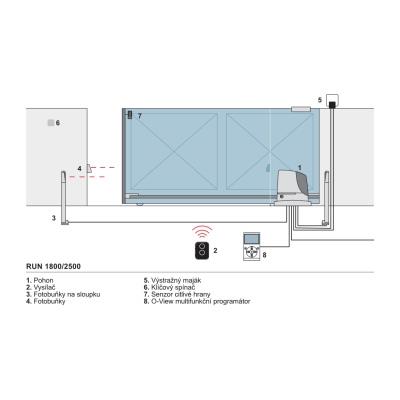

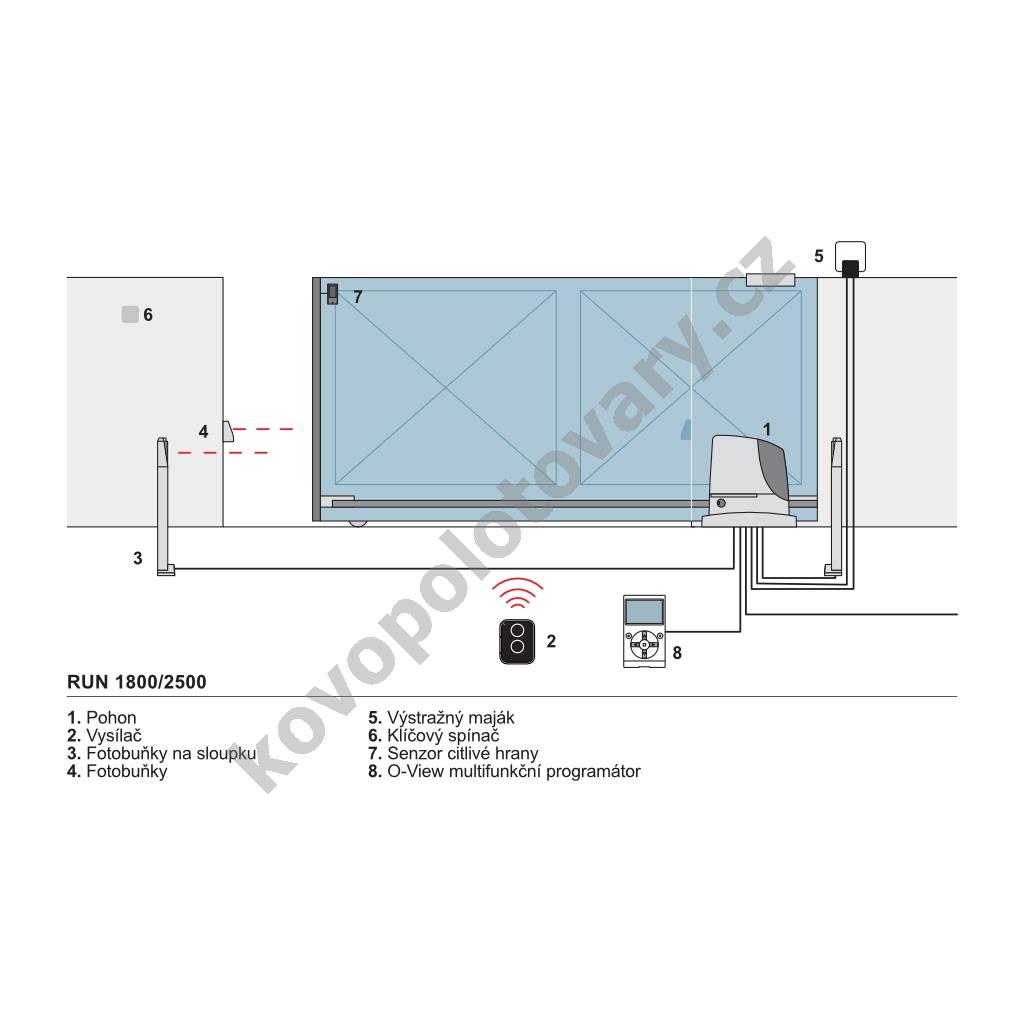

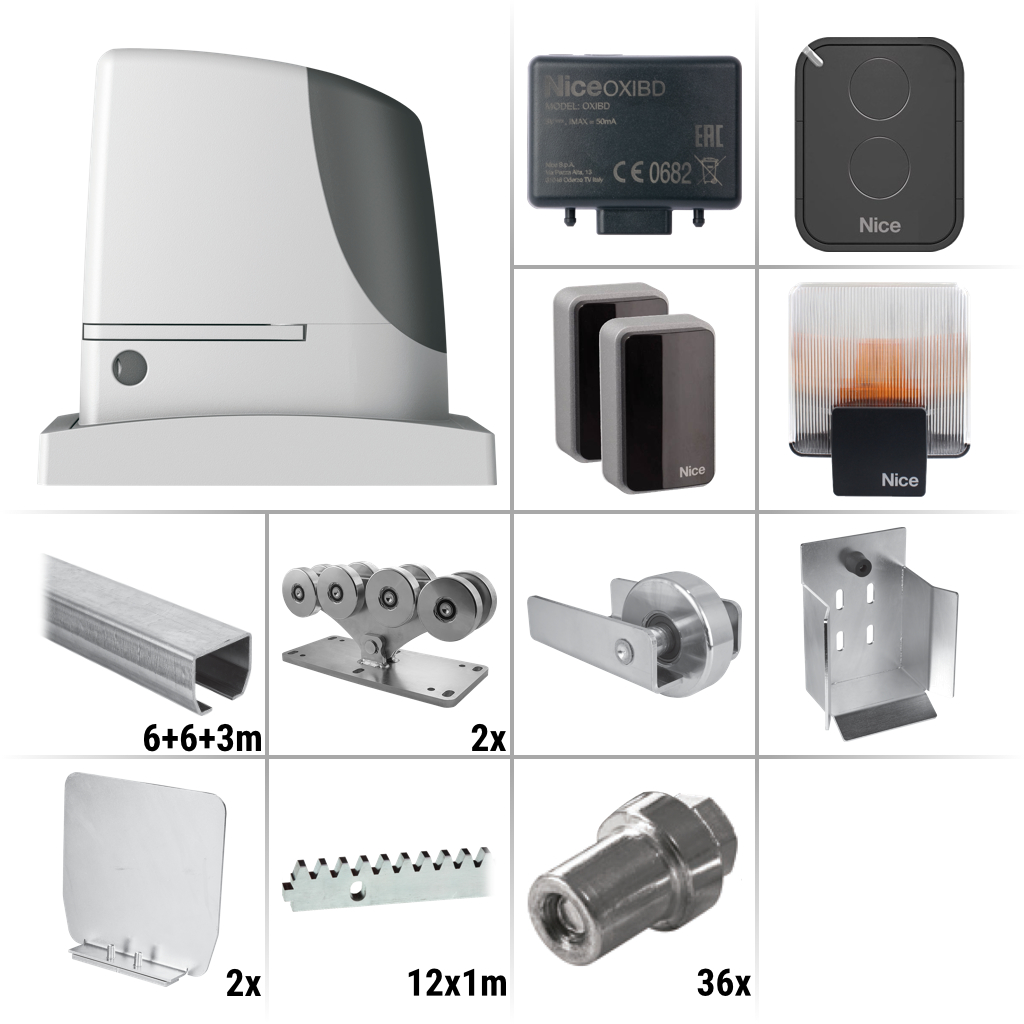

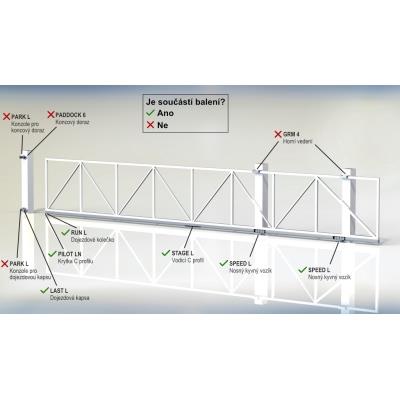

Obsah balení:
- 1x Nice RUN1800 - pohon
- 1x Nice RUA1 - řídicí jednotka
- 1x Nice FLO2R-E - dálkový ovladač (2-kanálový)
- 1x Nice ELDC - bezpečnostní maják
- 1x Nice OXIBD - obousměrný zásuvný přijímač
- 1x Nice EPBM - bezpečnostní fotobuňky (1 pár), dosah 30 m
- 1x Základová (kotvicí) deska a kotvicí šrouby do betonu
- 2x Mechanický doraz na hřeben
- 2x Odblokovací klíč

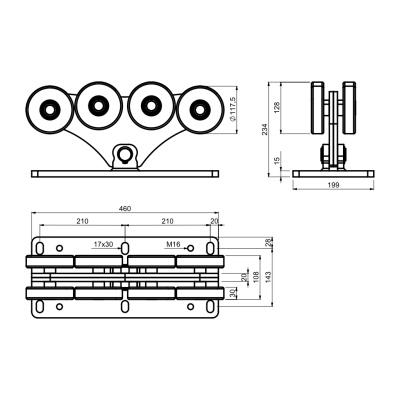

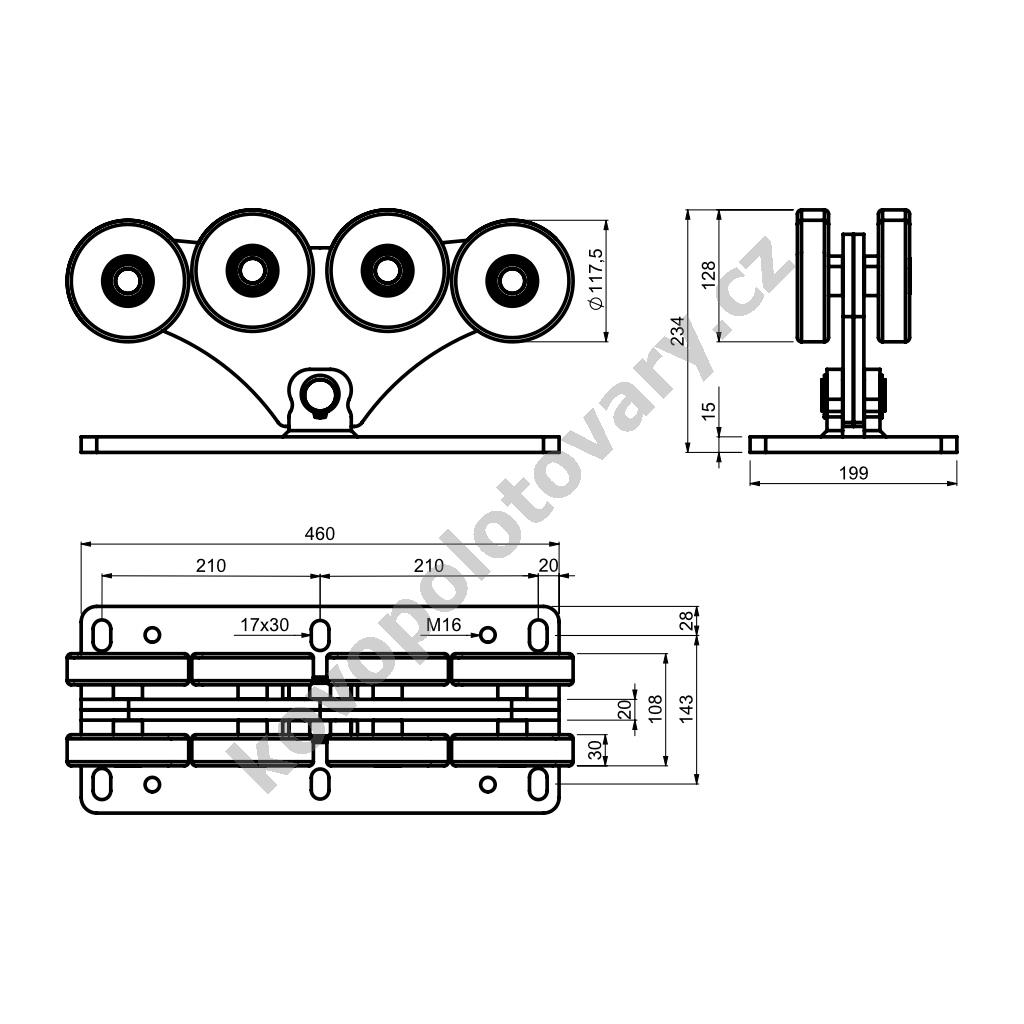

- 2x CAIS SPEED L (1700018) - nosný kyvný vozík

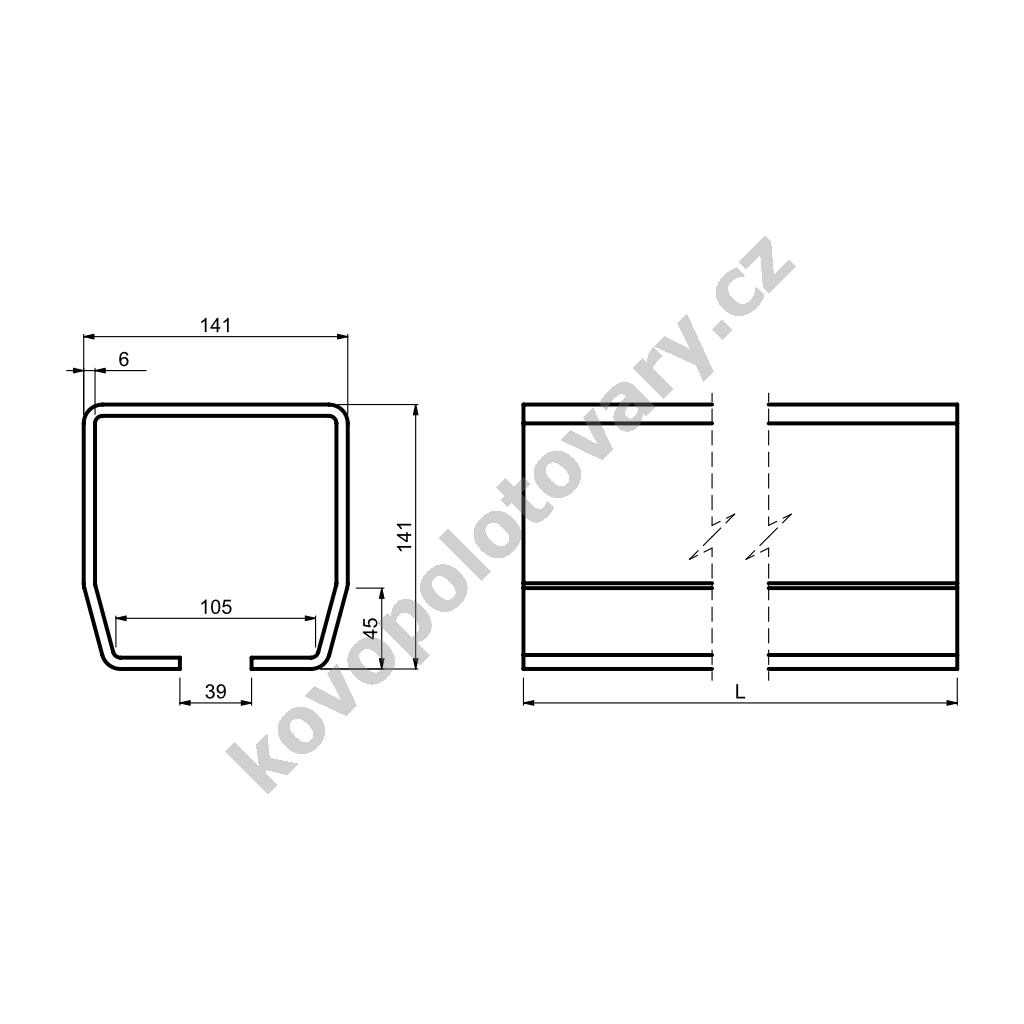

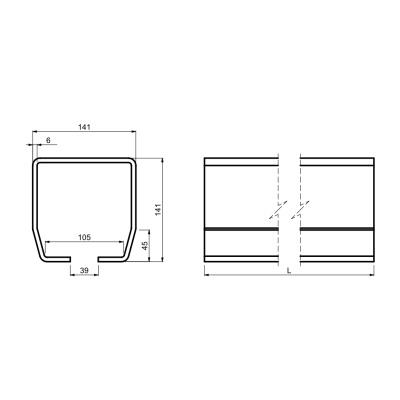

- 2x CAIS STAGE LZ 6 (1700180) - vodicí C profil 141x141 mm, pozinkovaný, 6 m
- 1x CAIS STAGE LZ 3 (1700019) - vodicí C profil 141x141 mm, pozinkovaný, 3 m

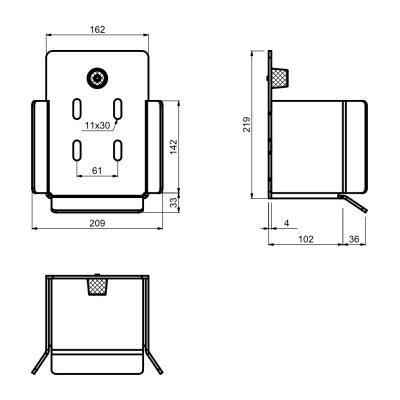

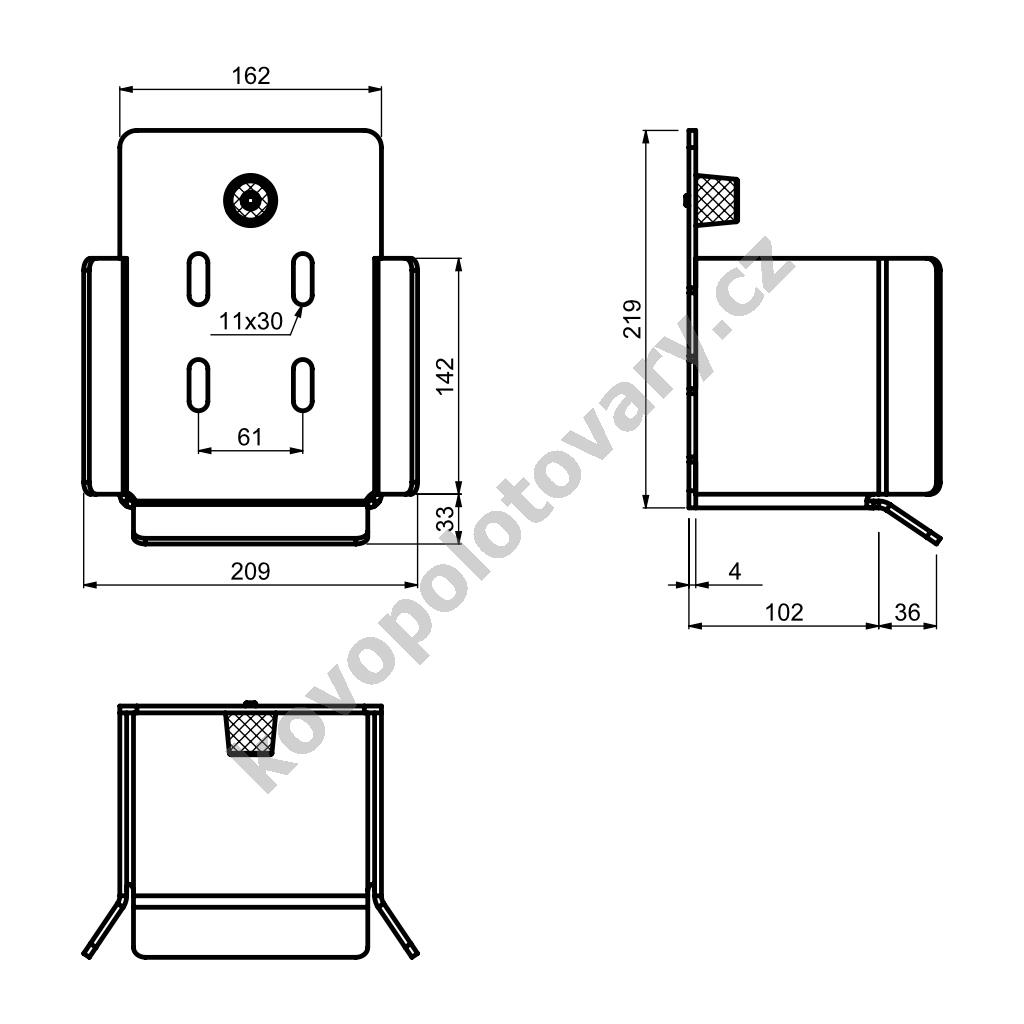

- 1x CAIS LAST L (1700021) - spodní dojezdová kapsa

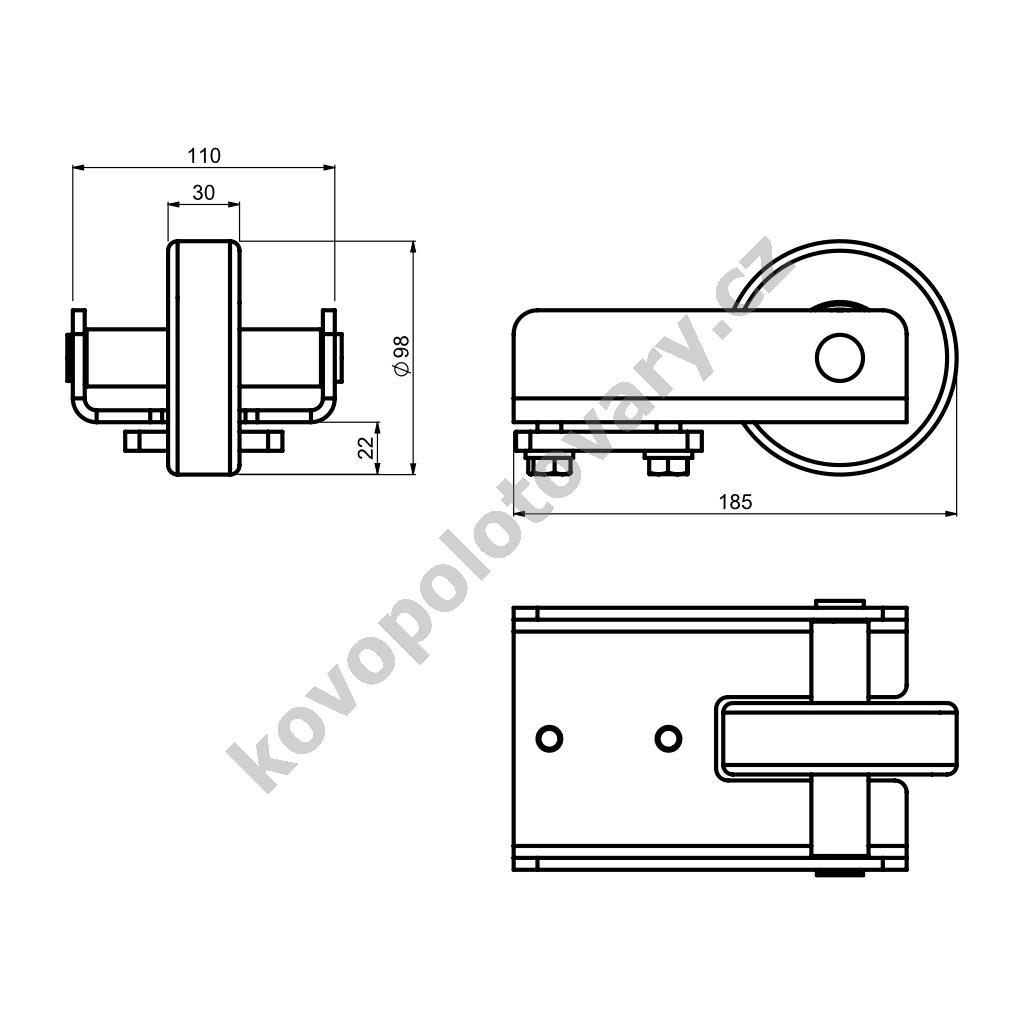

- 1x CAIS RUN L (1700020) - dojezdové kolečko

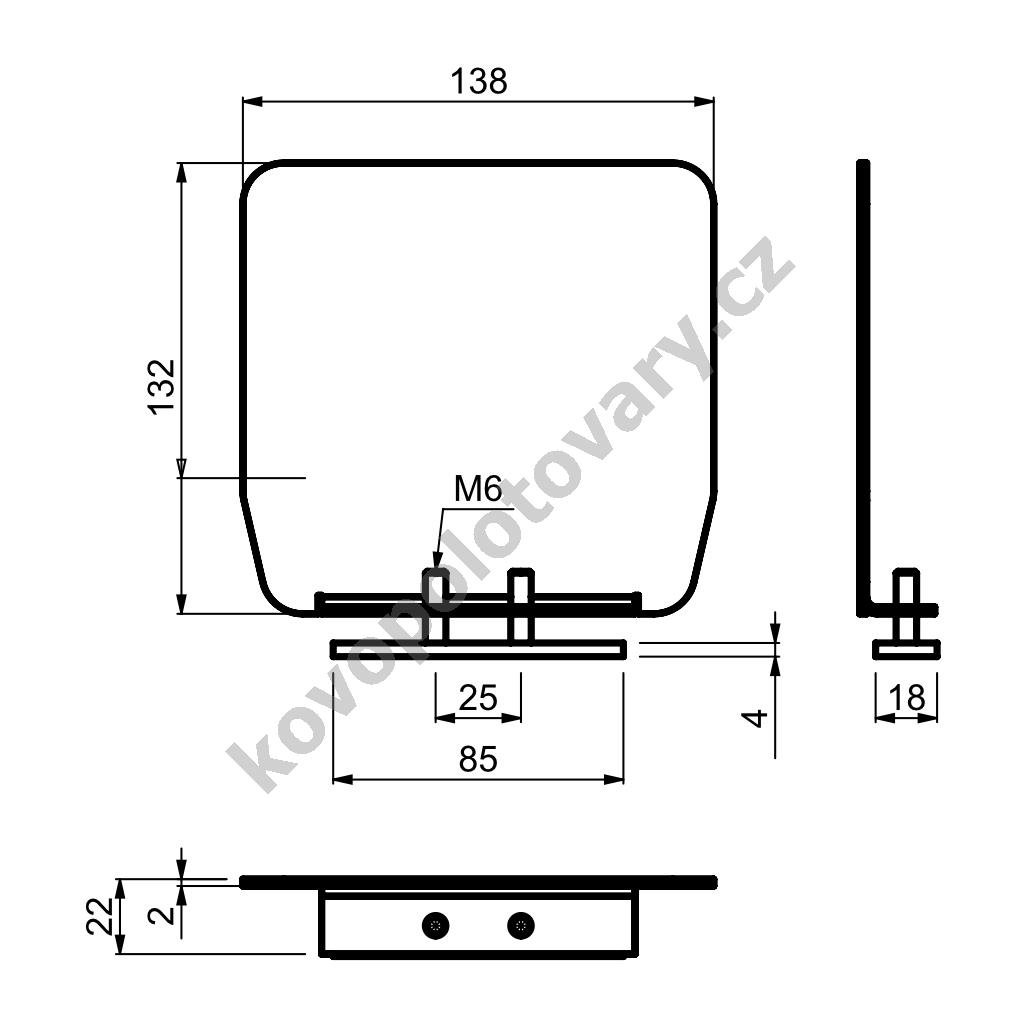

- 2x CAIS PILOT LN (1700024) - krytka (záslepka) C profilu

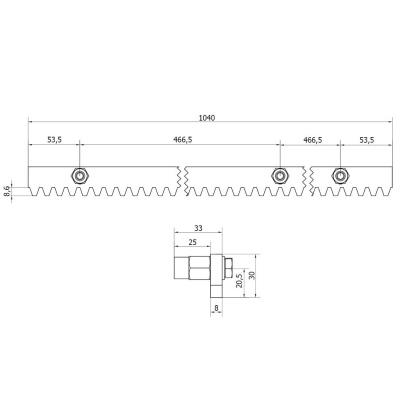

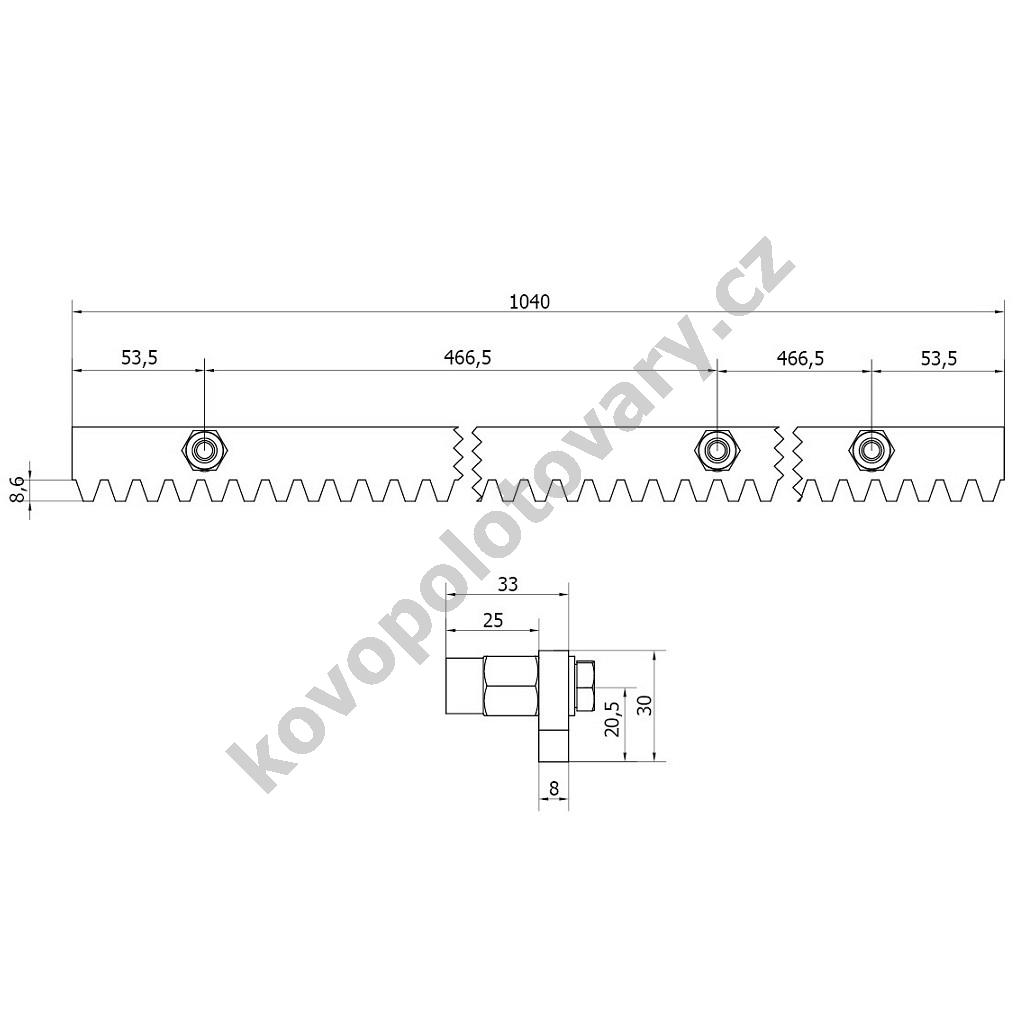

- 12x PSG 60.051 - vodicí ocelový hřeben se třemi otvory pro montáž, tl. 8 mm, 1 m
- 12x Montážní sada na uchycení ocelového hřebenu se třemi otvory (navařovací matice se závitem a fixační šrouby)
- Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Nastavitelné funkce pohonu a řídicí jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
- Předblikání - upozornění výstražným majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Výstup pro elektrický zámek - ovládá elektromechanický zámek
- Režim Master/Slave - hlavní pohon může ovládat podřízený pohon v realizacích dvoukřídlých posuvných bran
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Programovatelný výstup - výstup pro elektromechanický zámek je nastavitelný a lze ho přepnout pro signalizaci otevřené brány
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice BlueBUS - sběrnice umožňující zapojení až 15 kompatibilních zařízení za použití pouze dvou vodičů
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 230 V AC
- Výkon: max. 700 W
- Odběr proudu: max. 3 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 1065 kg
- Doporučená hmotnost brány: max. 1065 kg
- Šířka průjezdu: max. 10,8 m
- Doporučená šířka průjezdu: max. 10,8 m
- Rozměry pohonu
- Šířka: 400 mm
- Výška: 390 mm
- Hloubka: 255 mm
- Vlastnosti pohonu
- Krytí: IP44
- Provozní teplota: -20 až 50 °C
- Točivý moment: max. 40 Nm
- Síla: max. 1100 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování

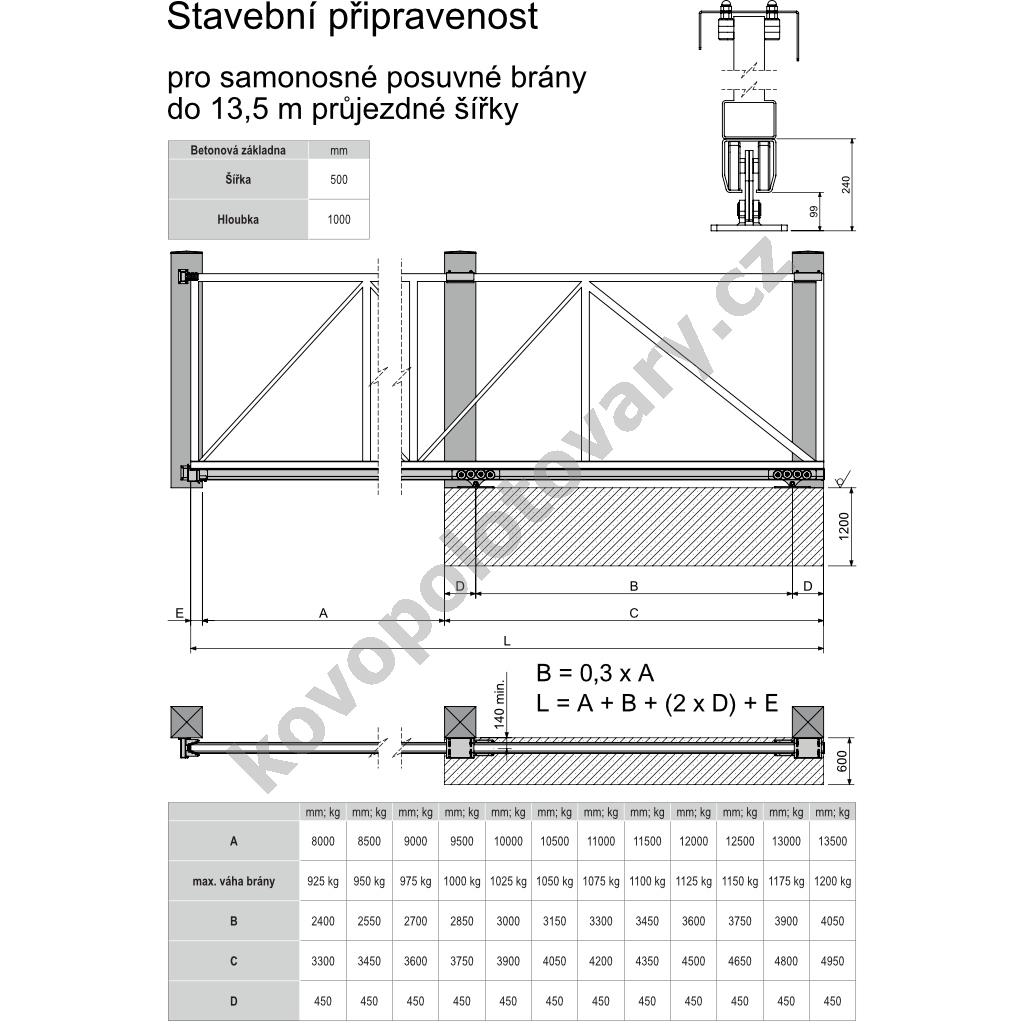

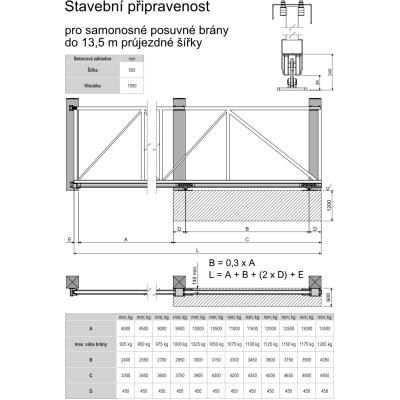

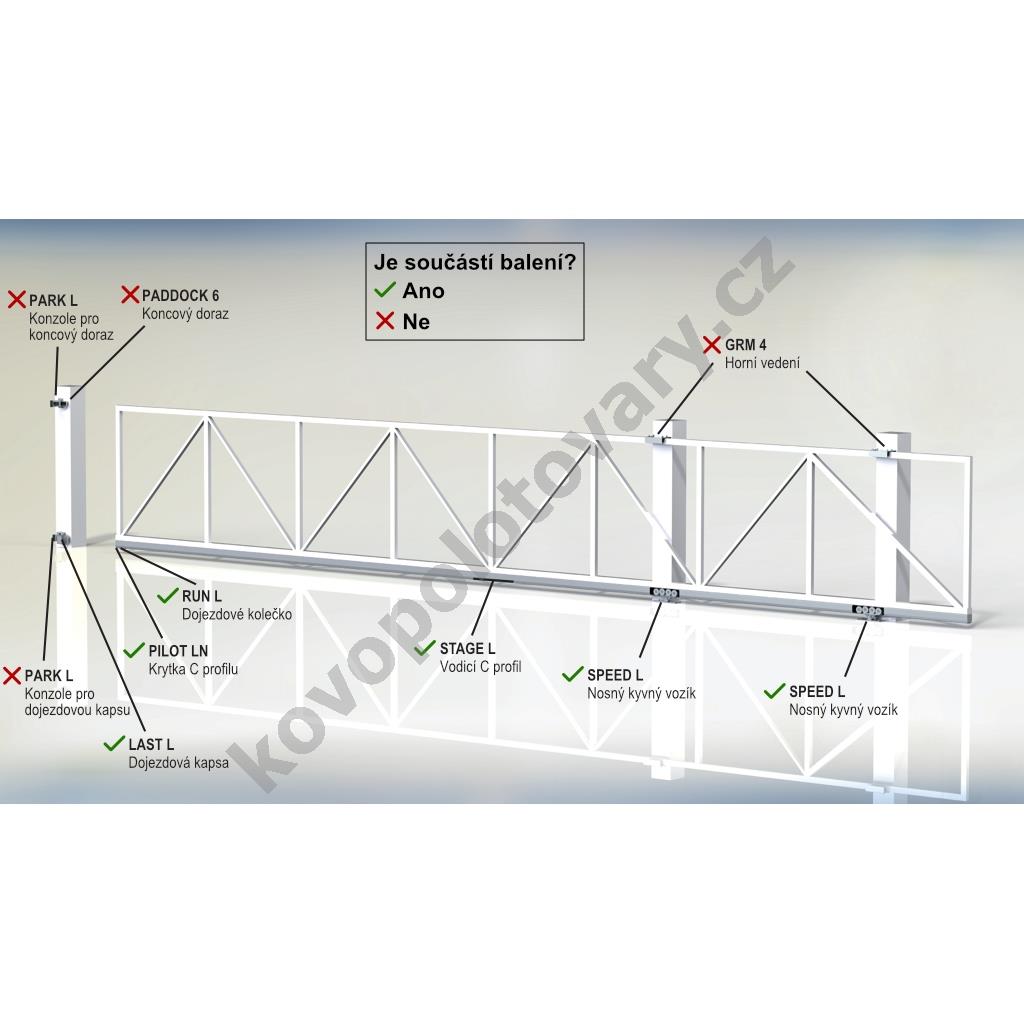

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
| Parametry | |
|---|---|
| Výrobce pohonu | Nice |
| Max. váha brány (kg) | 1065 |
| Pro šířku průjezdu | do 10,8 m |
| Prodejní délka | 6 m
+112 173,- Kč |
| Typ setu | set s pohonem |
| Délka balíku | 600 cm |
