Nice Road 400 K1 7.2 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4 m a 400 kg, profil bez úpravy
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 4 m průjezdní šířky a celkové hmotnosti do 400 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 6 m šířky průjezdu.
Pohon Nice Road-400 je vybaven elektromechanickými koncovými spínači. Součástí pohonu je vestavěná řídicí jednotka s integrovaným jednosměrným rádiovým přijímačem.

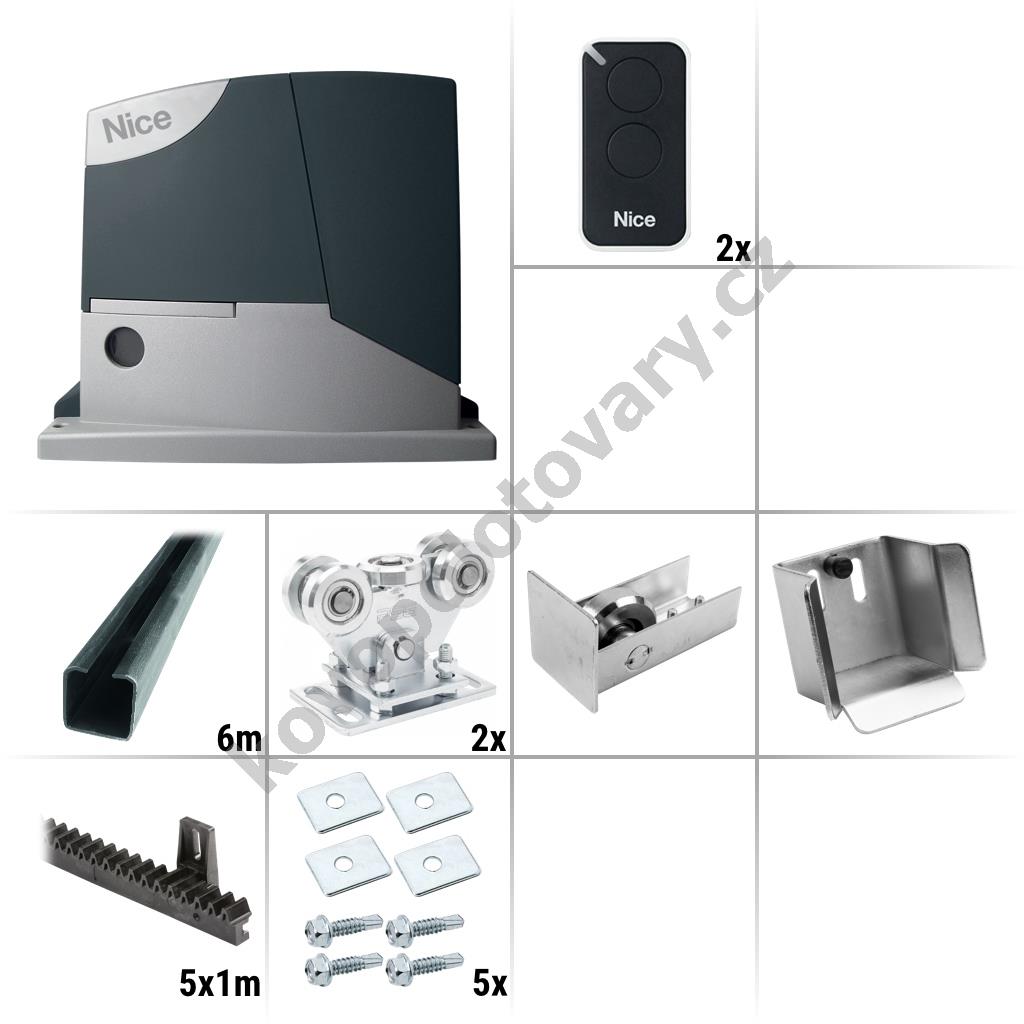

Obsah balení:
- 1x Nice RD400 - pohon Road400
- 1x Nice RBA4R10 - řídící jednotka s integrovaným jednosměrným přijímačem
- 2x Nice INTI 2 - jednosměrný dálkový ovladač (2-kanálový)
- 1x Základová (kotvící) deska a kotvící šrouby do betonu
- 2x Mechanický doraz na hřeben
- 2x Odblokovací klíč (použití při výpadku proudu)
- + Doplňky pro montáž

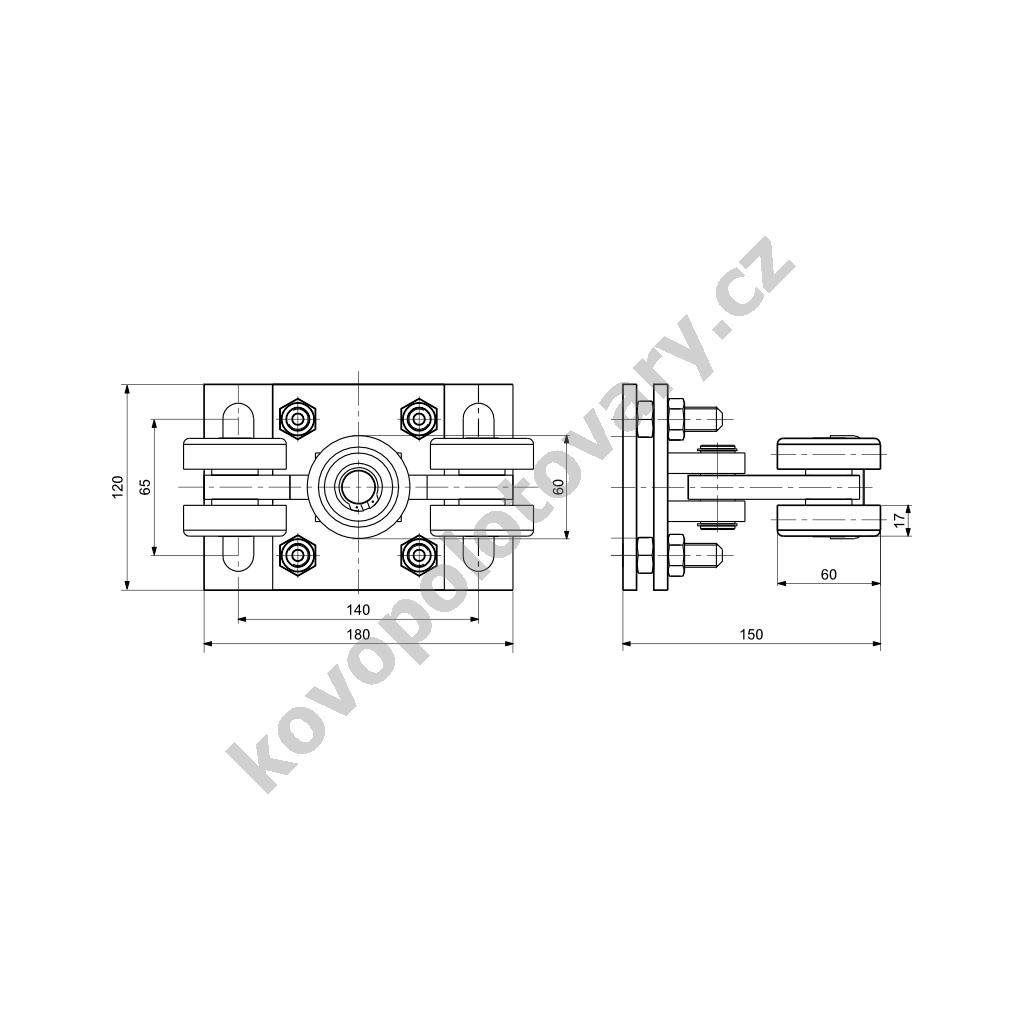

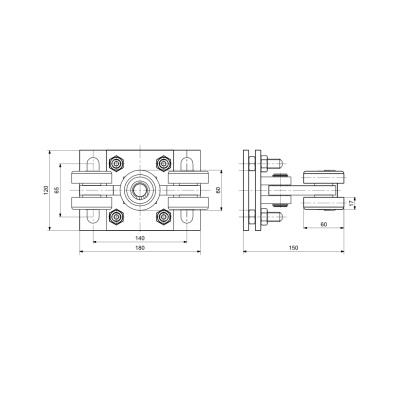

- 2x PSG 60.003.70 - nosný kyvný vozík

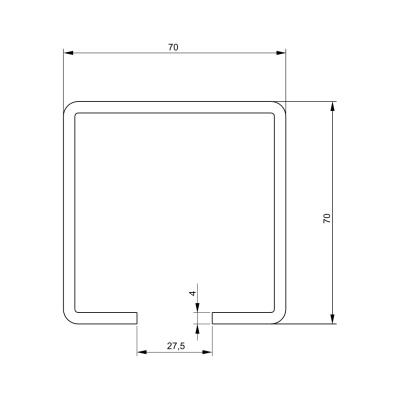

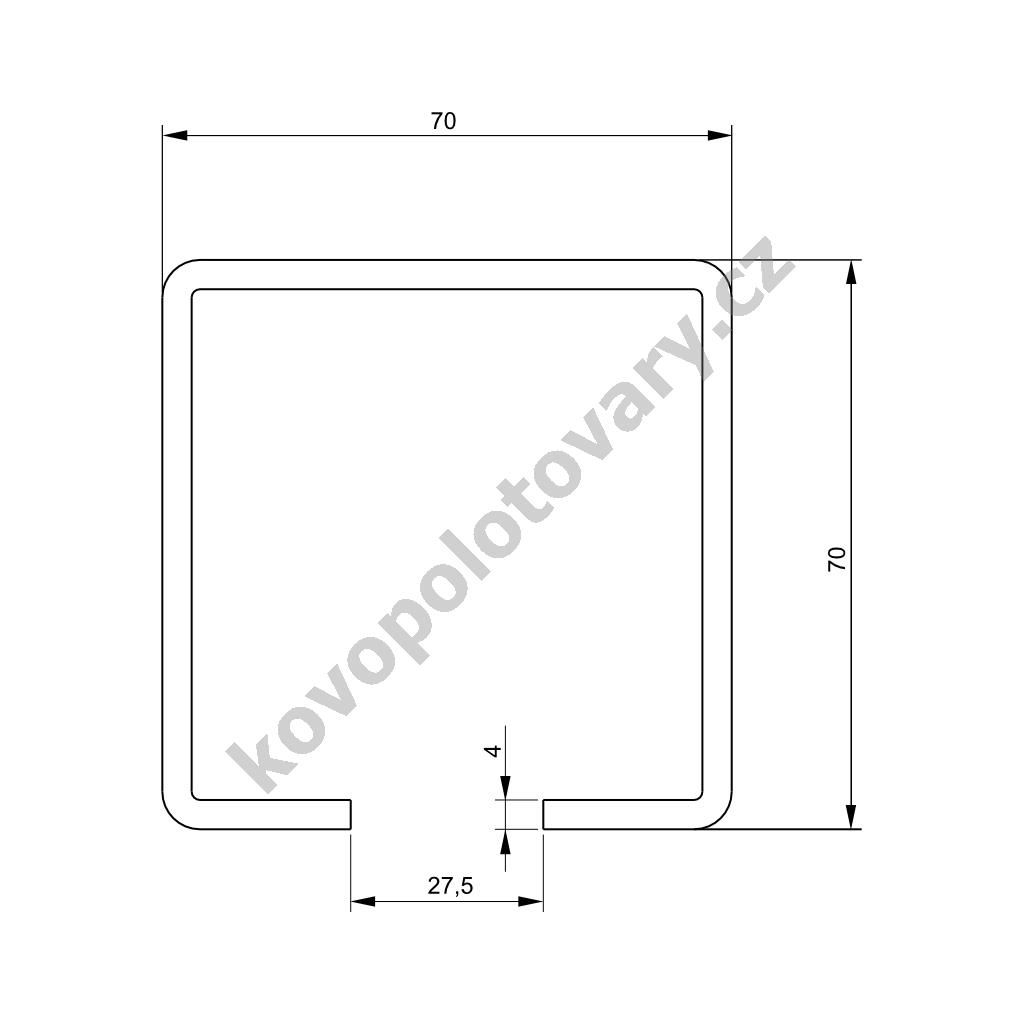

- 1x PSG 60.070_6m - vodicí C profil 70x70 mm, bez povrchové úpravy (černý)

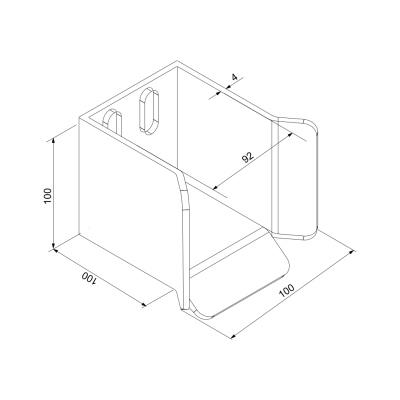

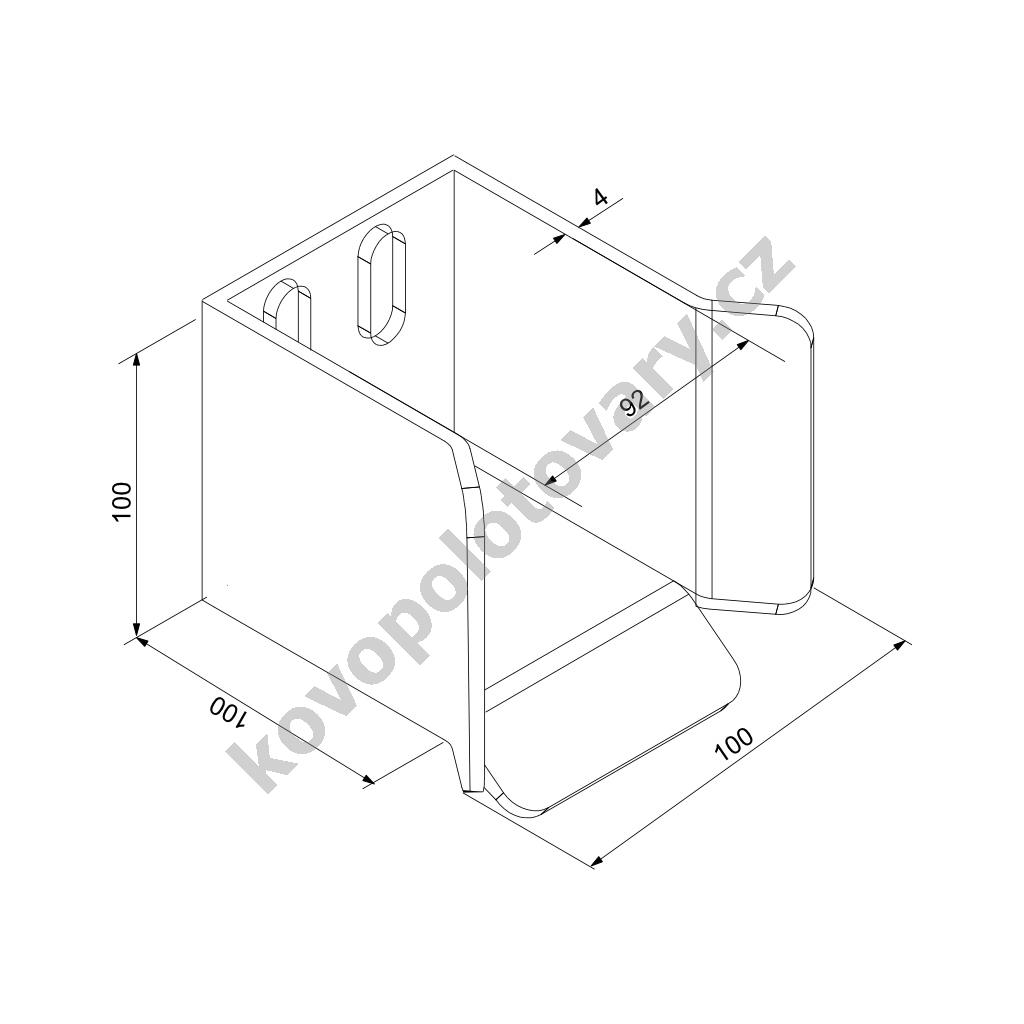

- 1x PSG 60.020 - spodní dojezdová kapsa

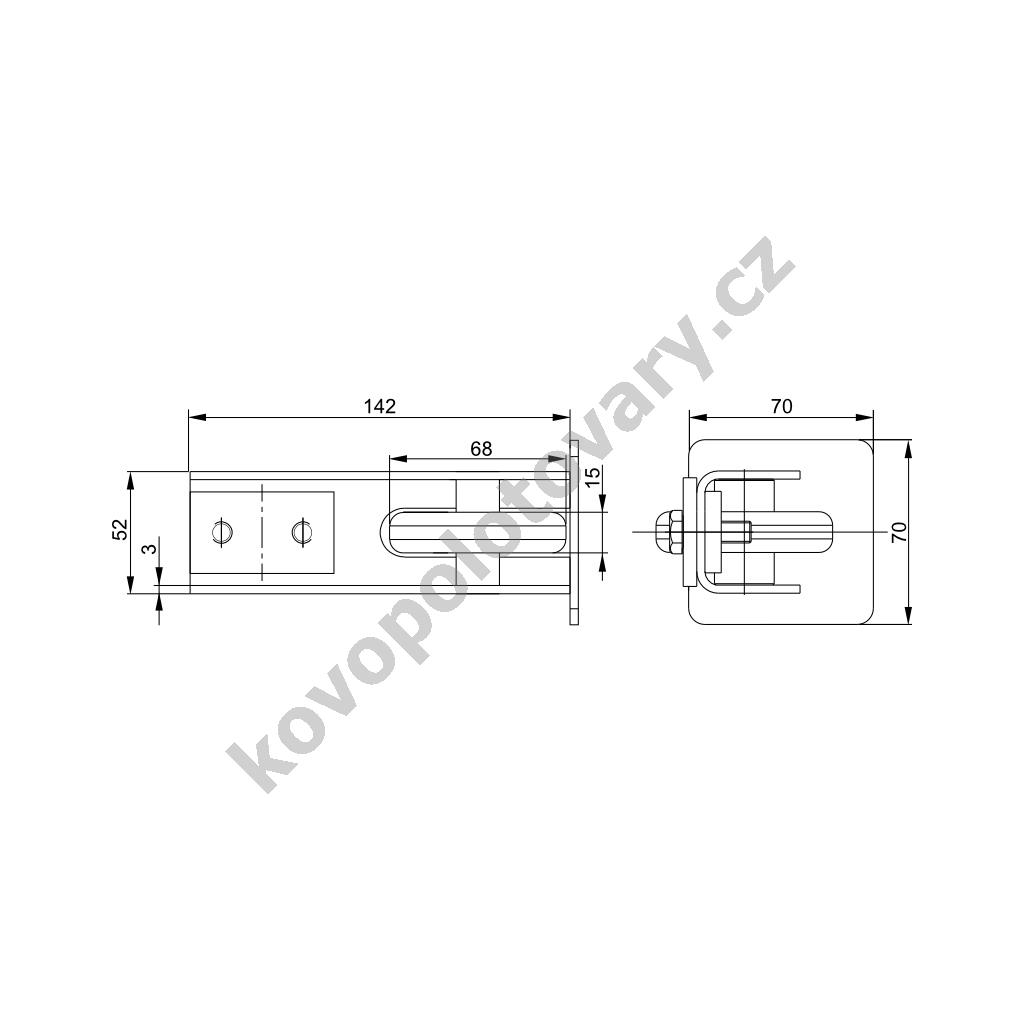

- 1x PSG 60.011.70 - dojezdové kolečko s krytkou C profilu

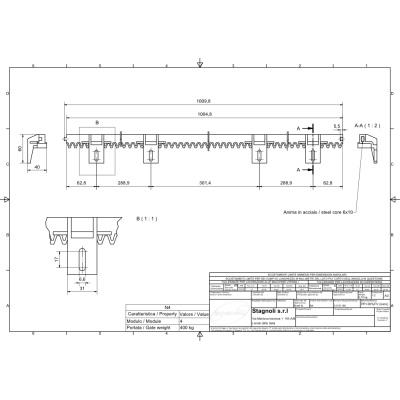

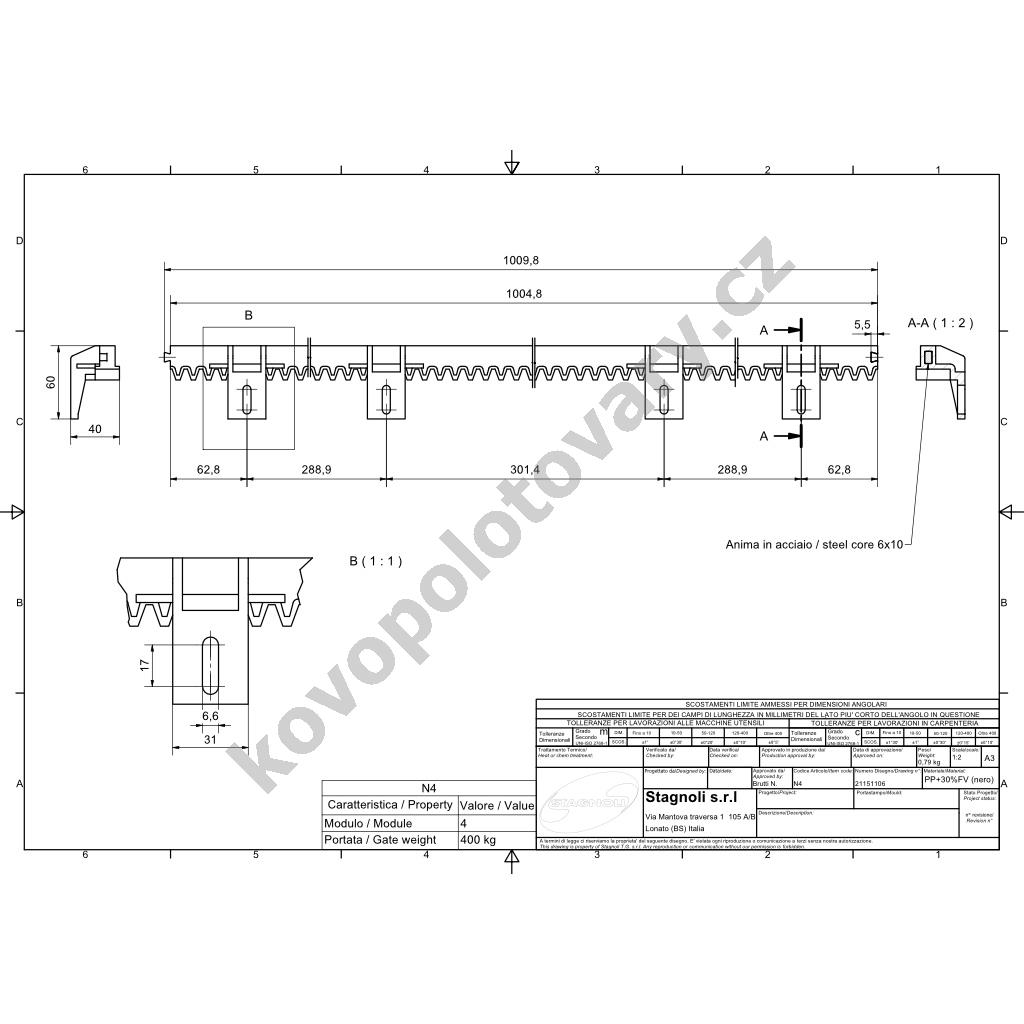

- 5x STAGNOLI N4 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
- 5x STAGNOLI SAC013 - sada pro upevnění ozubeného hřebenu posuvné brány se 4 úchyty

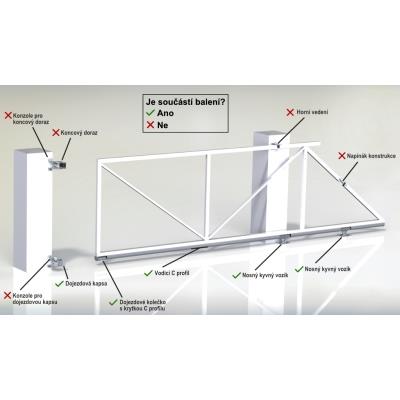

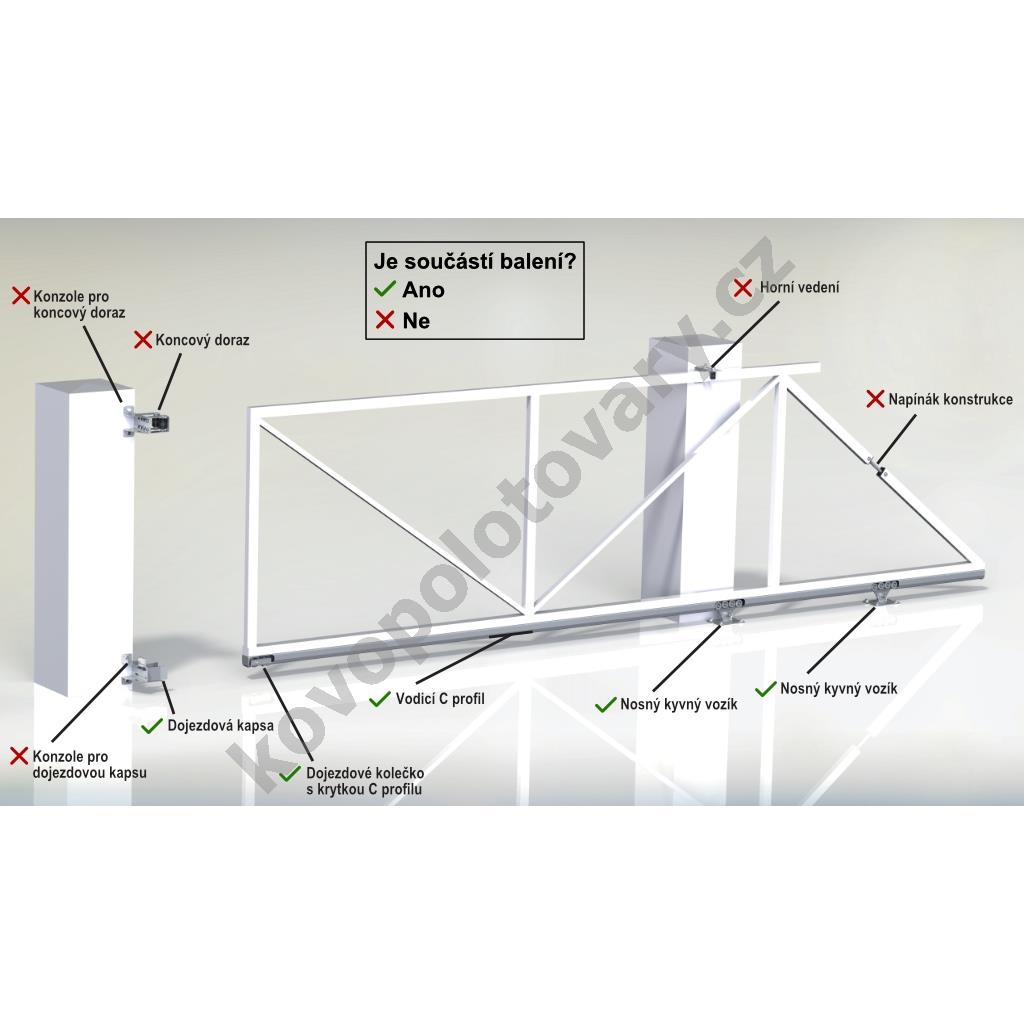

- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Nastavitelné funkce pohonu a řídicí jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
- Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- Nice OPERA - řídicí jednotka je kompatibilní se sérií produktů Nice OPERA a má konektor IBT4N
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 24 V DC
- Výkon: max. 210 W
- Odběr proudu: max. 1,1 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 400 kg
- Doporučená hmotnost brány: max. 200 kg
- Šířka průjezdu: max. 4 m
- Doporučená šířka průjezdu: max. 4 m
- Rozměry pohonu
- Šířka: 330 mm
- Výška: 277 mm
- Hloubka: 195 mm
- Vlastnosti pohonu
- Krytí: IP44
- Provozní teplota: -20 až 50 °C
- Točivý moment: max. 12 Nm
- Síla: max. 400 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: žádná
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Výrobce pohonu | Nice |
| Max. váha brány (kg) | 400 |
| Pro šířku průjezdu | do 4 m |
| Prodejní délka | 6 m
+13 763,- Kč |
| Typ setu | set s pohonem |
| Délka balíku | 600 cm |
