HORMANN RotaMatic 1 4554020 - sestava pohonu a příslušenství, pro 1-křídlové brány do 2,5 m průjezdu a 220 kg, série 2

HÖRMANN RotaMatic 1 4554020, série 2

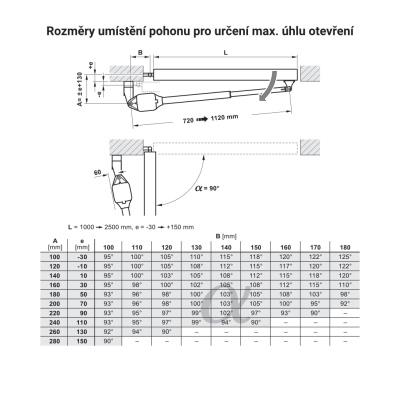

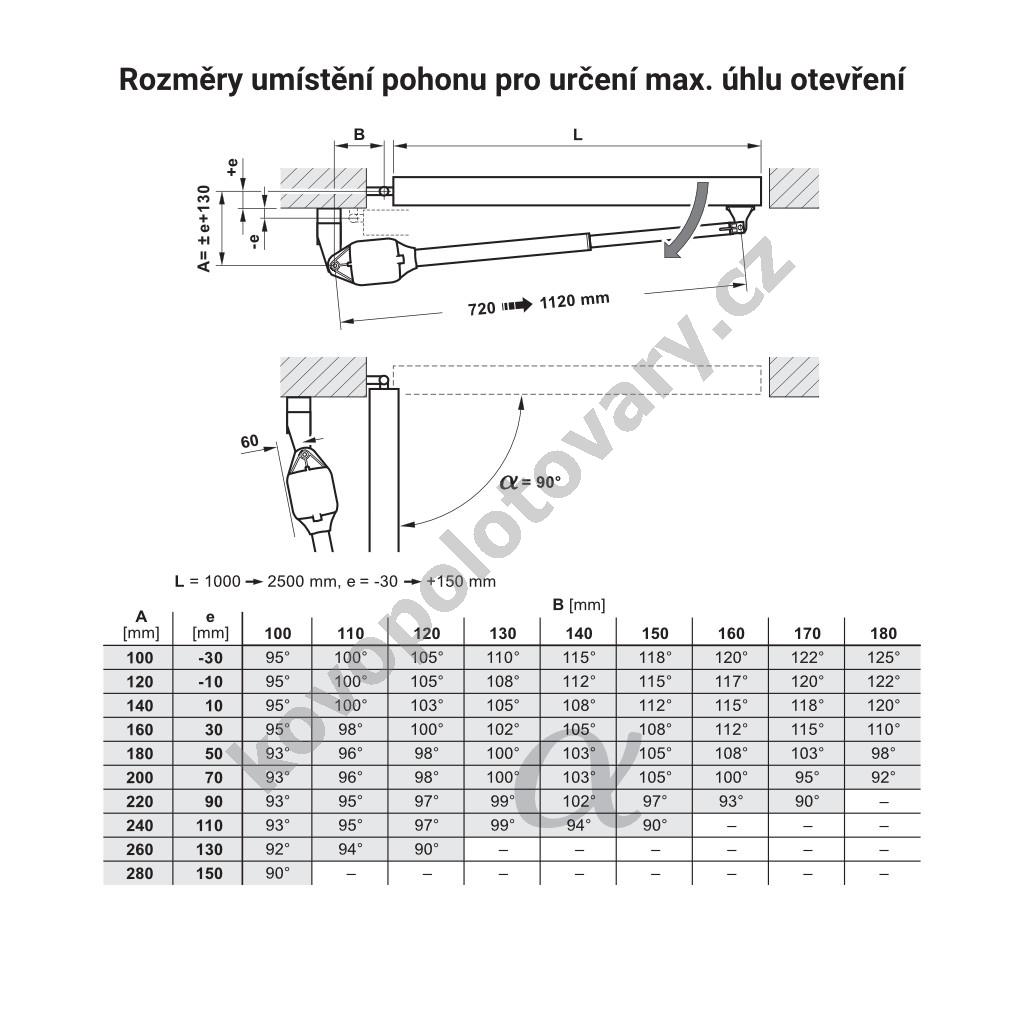

Sestava lineárního pohonu a příslušenství pro automatizaci privátní jednokřídlé brány s hmotností do 220 kg a šířkou průjezdu do 2,5 m. Motor HORMANN RotaMatic je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 220 kg a šířkou jednoho křídla do 2,5 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.

Tento pohon je vybaven integrovaným koncovým spínačem pro polohu zavřeno a polohu otevřeno lze naprogramovat. Systém detekce překážek zaručuje bezpečný provoz díky enkodéru jež detekuje rychlost a pohyb pohonu a díky monitorování odporu při chodu motoru. Motor brány se vyznačuje kvalitním zpracováním, dlouhou životností a nenáročným zapojením.

Řídicí jednotka má integrovaný obousměrný rádiový přijímač. Společně s obousměrným dálkovým ovladačem umožňují zobrazit stav otevření brány na dálkovém ovladači.

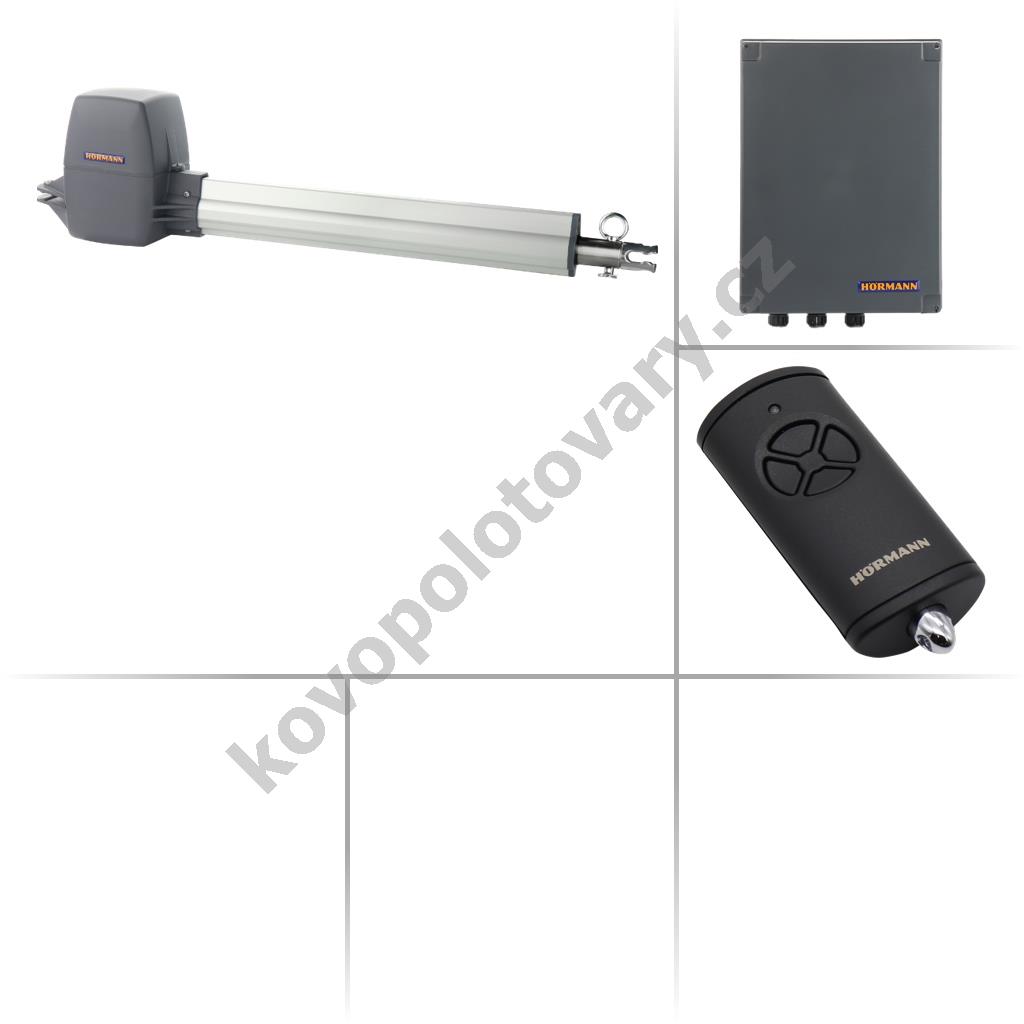

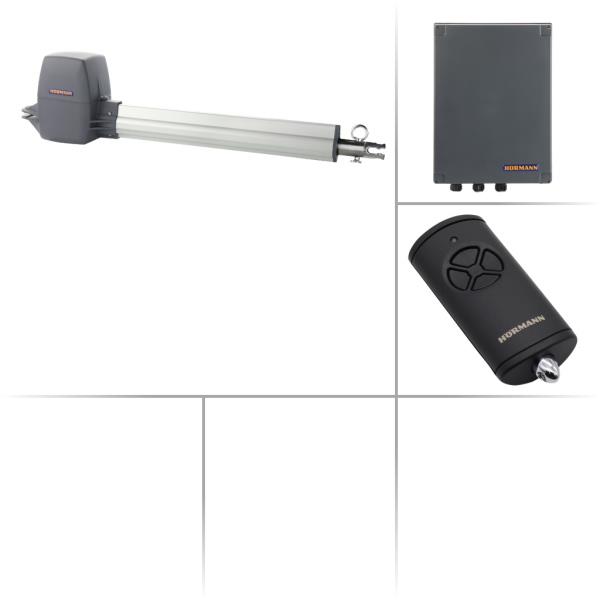

Obsah balení:

• 1x HORMANN RotaMatic série 2 (4511021) - pohon
• 1x HORMANN 4512760 - řídicí jednotka s integrovaným obousměrným přijímačem BiSecur
• 1x HORMANN HSE 4 BS (4511738) - dálkový ovladač, jednosměrný, matný černý, BiSecur
• 2x Kotvicí konzole (určené k přišroubování)
• + Doplňky pro montáž

Nastavitelné funkce pohonu a řídící jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
• Předblikání - upozornění výstražným majákem před zahájením pohybu brány
• Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
• Vstup pro záložní baterii - umožňuje připojit volitelný dobíjecí akumulátor zajišťující funkčnost při výpadku proudu
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
• Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány
• Programovatelný výstup - nastavitelný výstup, výstup pro výstražný maják lze nastavit pro jiný účel, případně lze připojit rozšiřující modul pro obě funkčnosti
• Signalizace poruch - řídicí jednotka signalizuje poruchy na displaji
• Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
• LCD display - řídicí jednotka má integrovaný LCD display pro nastavení pohonu a kontrolu poruch

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 24 V DC
• Parametry brány
  • Hmotnost brány: max. 220 kg
  • Hmotnost křídla: max. 220 kg
  • Šířka průjezdu: max. 2,5 m
  • Šířka křídla: max. 2,5 m
  • Doporučená hmotnost brány: max. 220 kg
  • Doporučená hmotnost křídla: max. 220 kg
  • Doporučená šířka průjezdu: max. 2,5 m
  • Doporučená šířka křídla: max. 2,5 m
• Rozměry
  • Šířka: 720 mm
  • Výška: 182 mm
  • Hloubka: 115 mm
• Vlastnosti
  • Krytí: IP44
  • Provozní teplota: -20 až 60 °C
  • Síla: max. 2200 N
