Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 4,4 m průjezdní šířky a celkové hmotnosti do 250 kg.

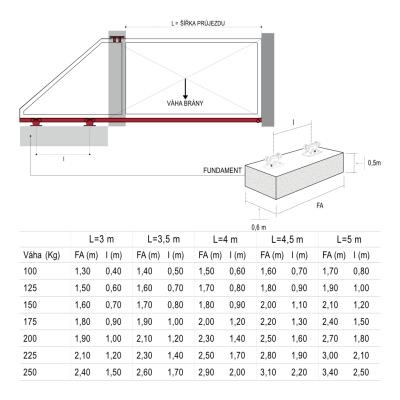

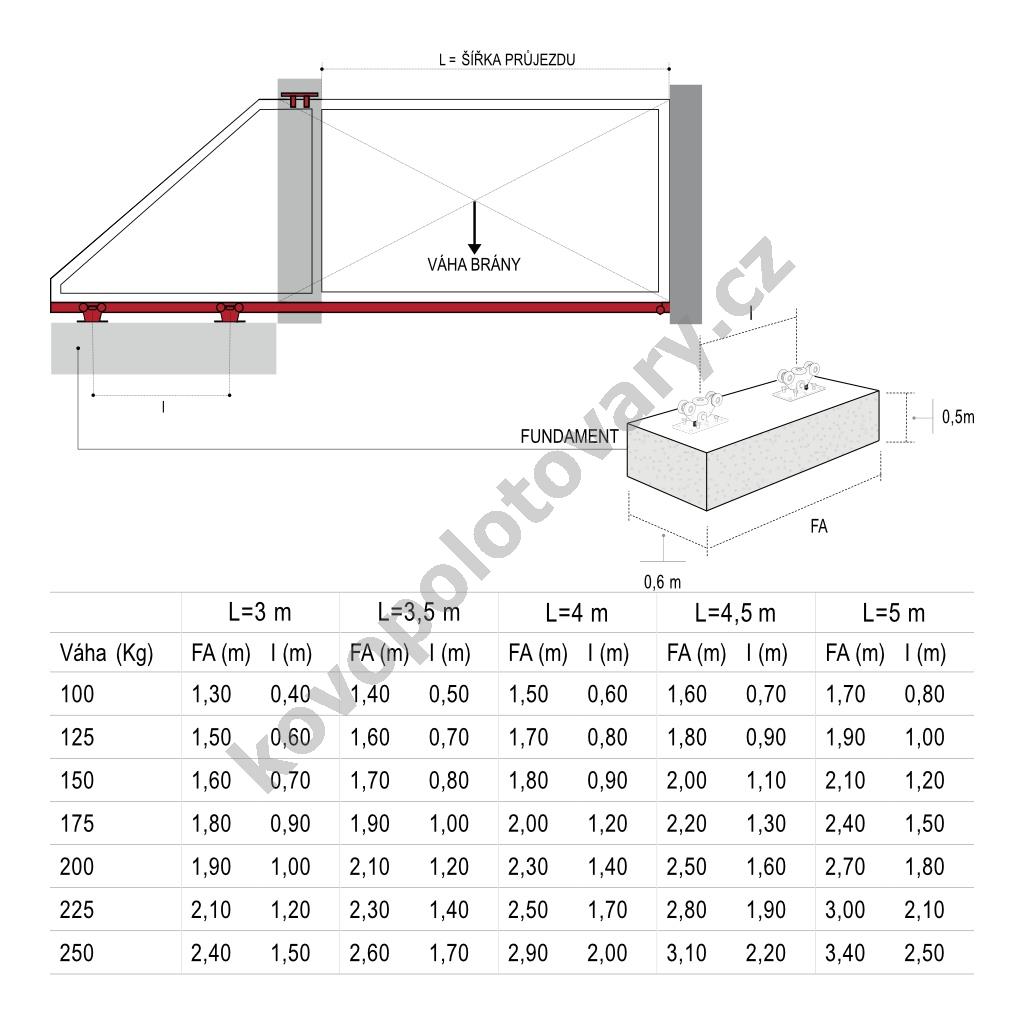

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

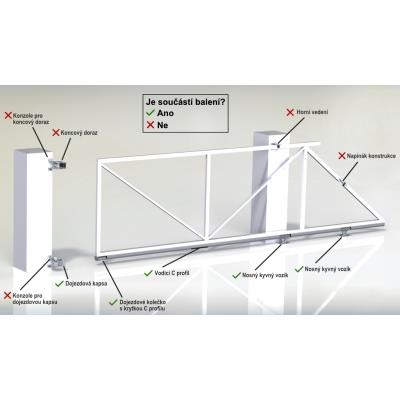

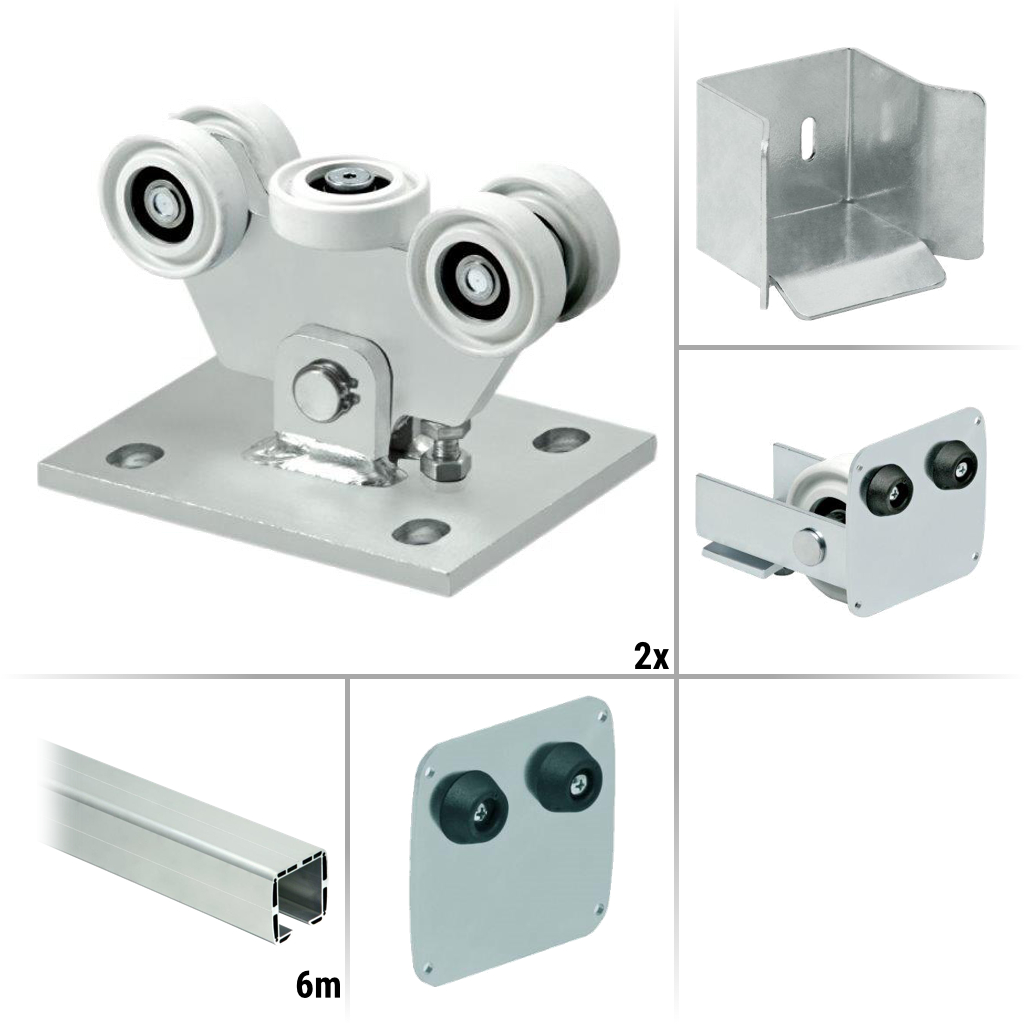

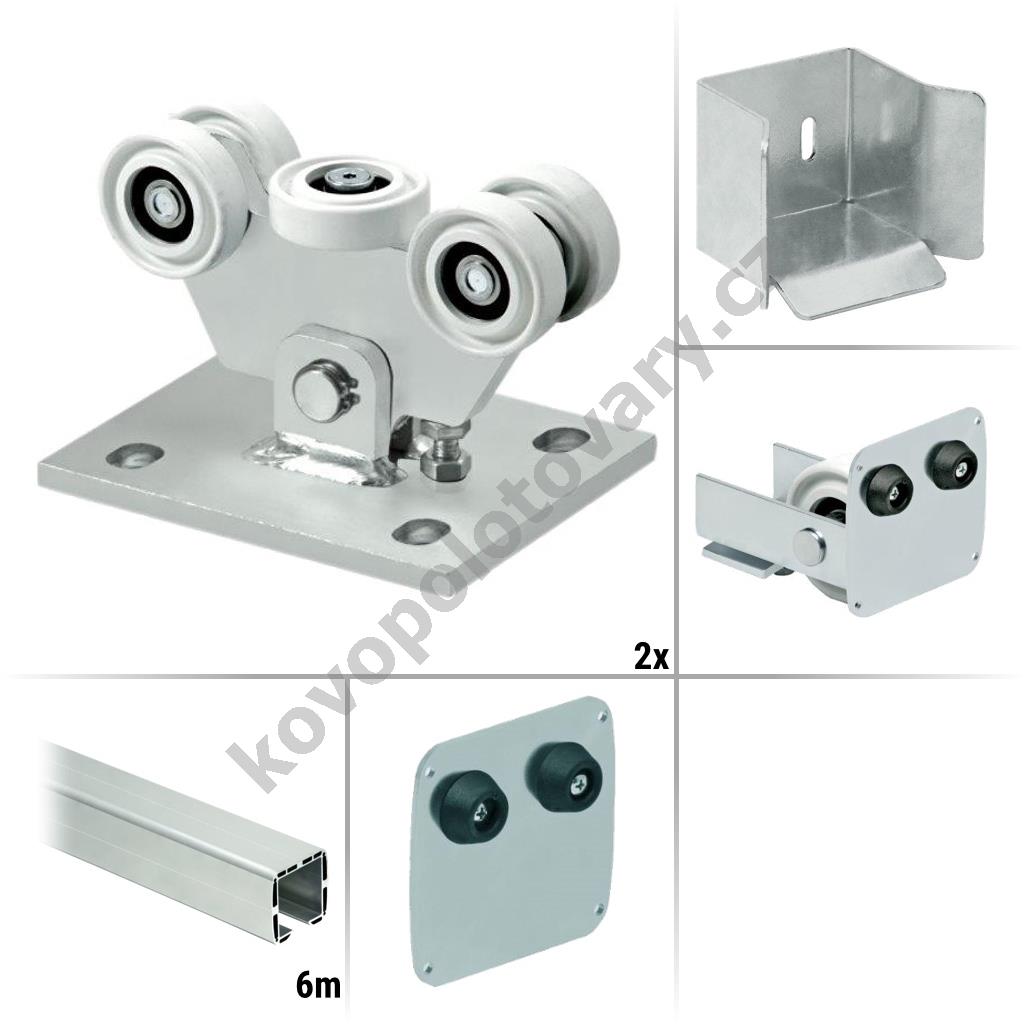

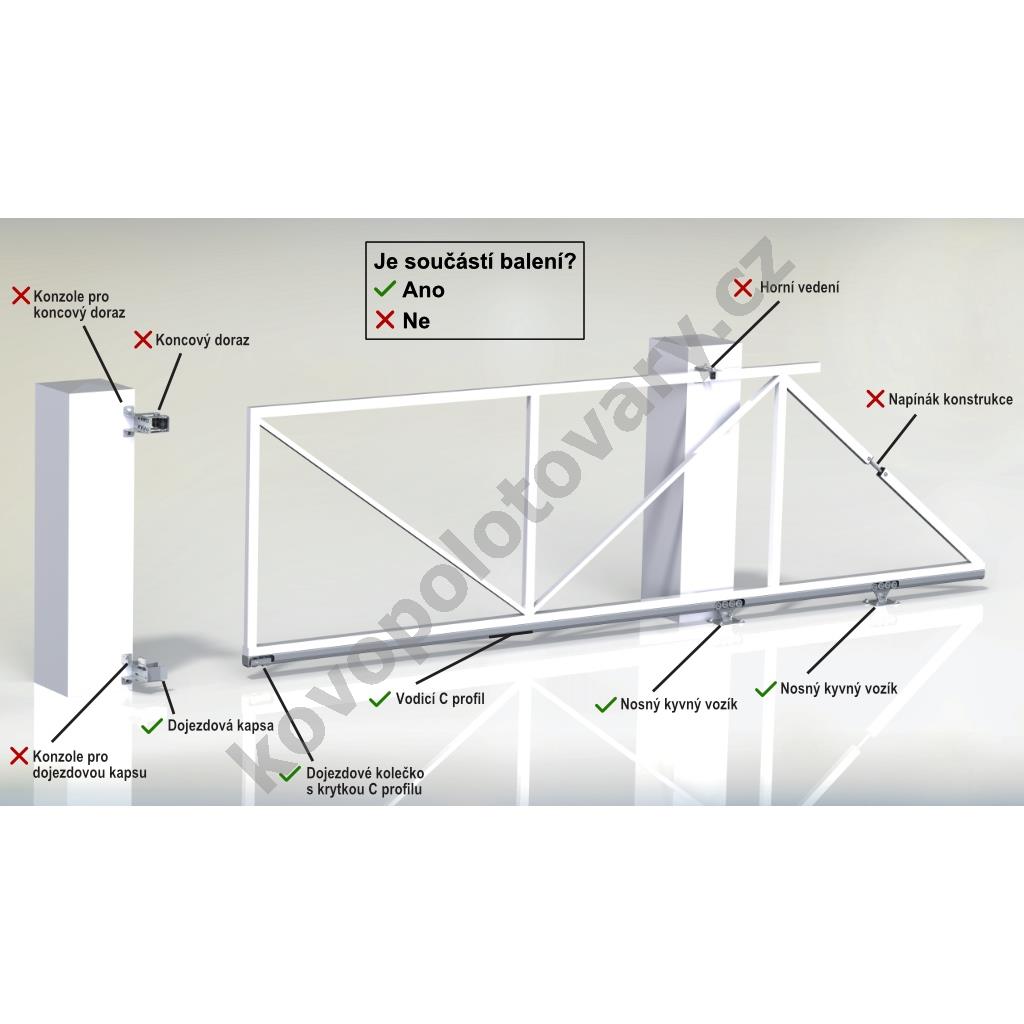

Obsah balení:

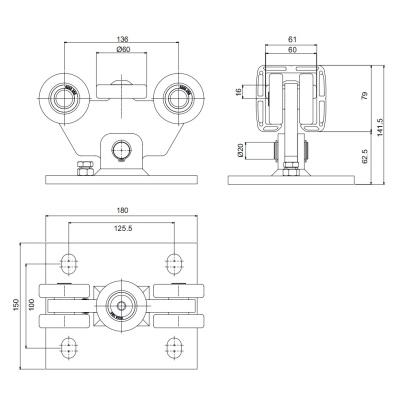

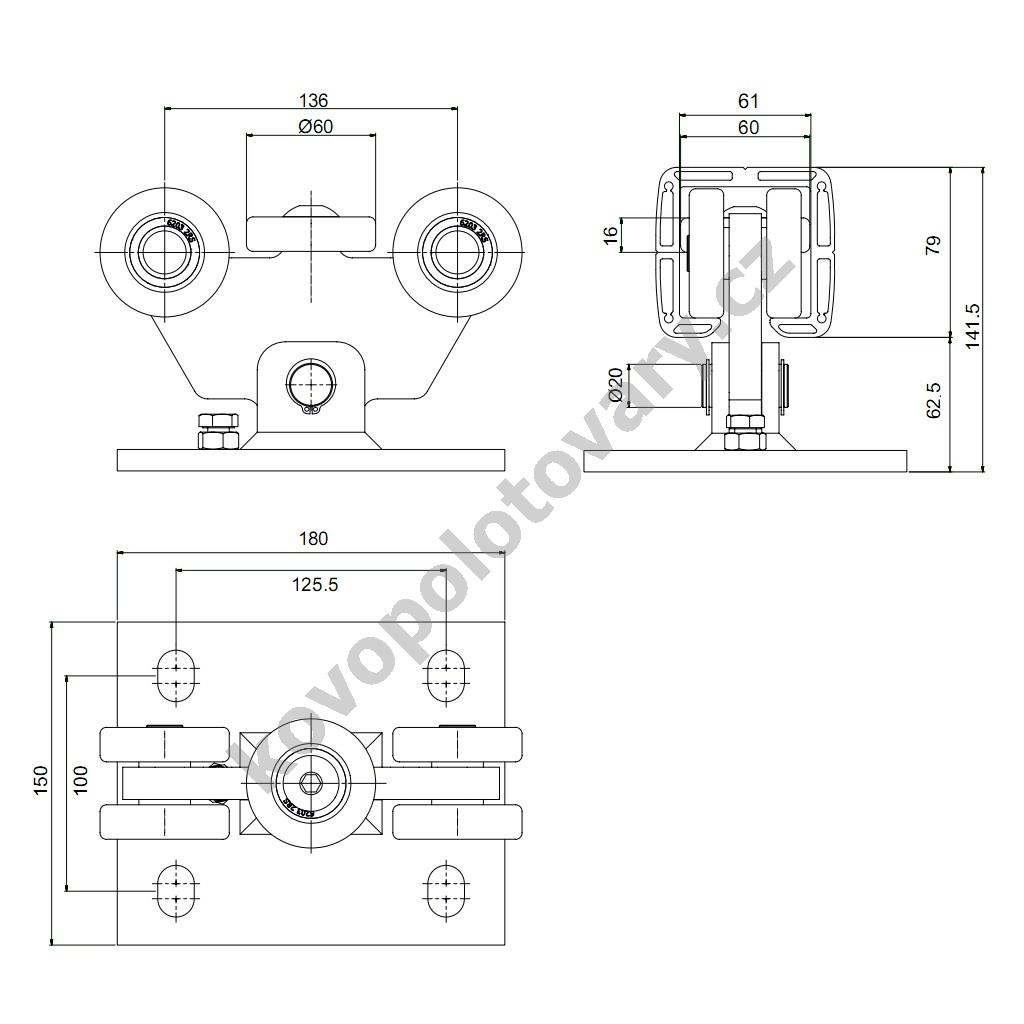

- 2x COMUNELLO CGA-350.5 AL M (10130600 001) - nosný kyvný vozík

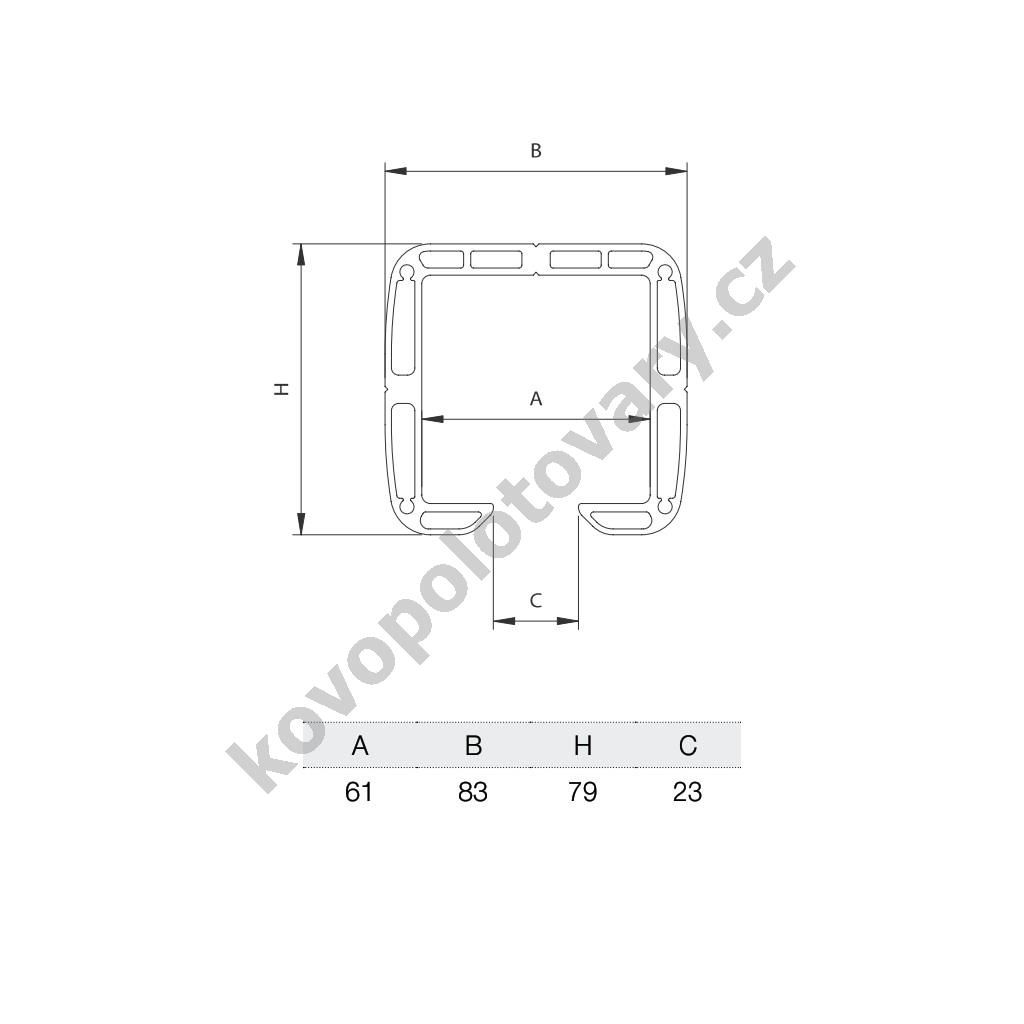

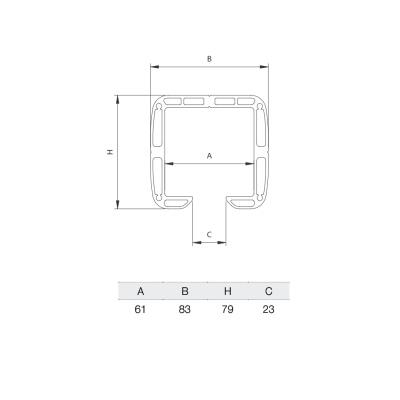

- 1x COMUNELLO CGA-345M_6m (10208 003) - vodicí C profil 83x79 mm, hliníkový (ALU)
- 1x COMUNELLO CGA-346M (10705501 001) - spodní dojezdová kapsa
- 1x COMUNELLO CGA-347M (10705200 001) - dojezdové kolečko s krytkou C profilu
- 1x COMUNELLO CGA-20M (10707001 001) - krytka C profilu
Technické informace:
- Parametry brány
- Hmotnost brány: max. 250 kg (při šířce průjezdu 3,4 m)
- Šířka průjezdu: max. 4,4 m (při hmotnosti brány 100 kg)
- Vodicí C profil
- Materiál: hliník (ALU)
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 250 |
| Pro šířku průjezdu | do 4,4 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 6 m |
| Délka balíku | 600 cm |
| Výrobce | Comunello |
