CAME BX 708 K1 - sestava pohonu a příslušenství, pro posuvnou bránu do 800 kg
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava pohonu a příslušenství pro automatizaci privátní posuvné brány. Motor CAME BX708 je vhodný pro automatizaci posuvných a samonosných bran s hmotností do 800 kg a šířkou průjezdu do 10 m. Nahrazuje pohon CAME BX78, dříve BX-B.
Tento pohon je vybaven elektromechanickými koncovými spínači a teplotní pojistkou proti přehřátí. Součástí pohonu je vestavěná řídicí jednotka s rádiovým přijímačem.

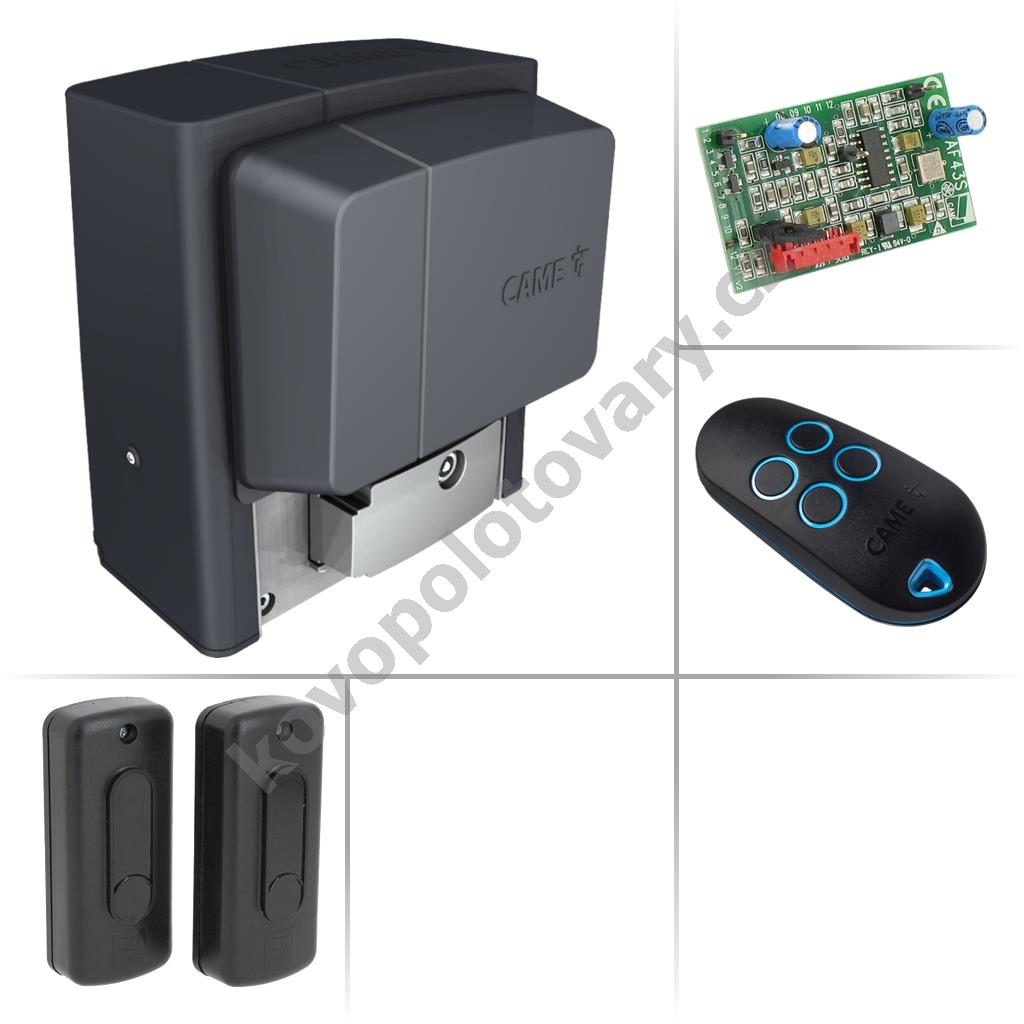

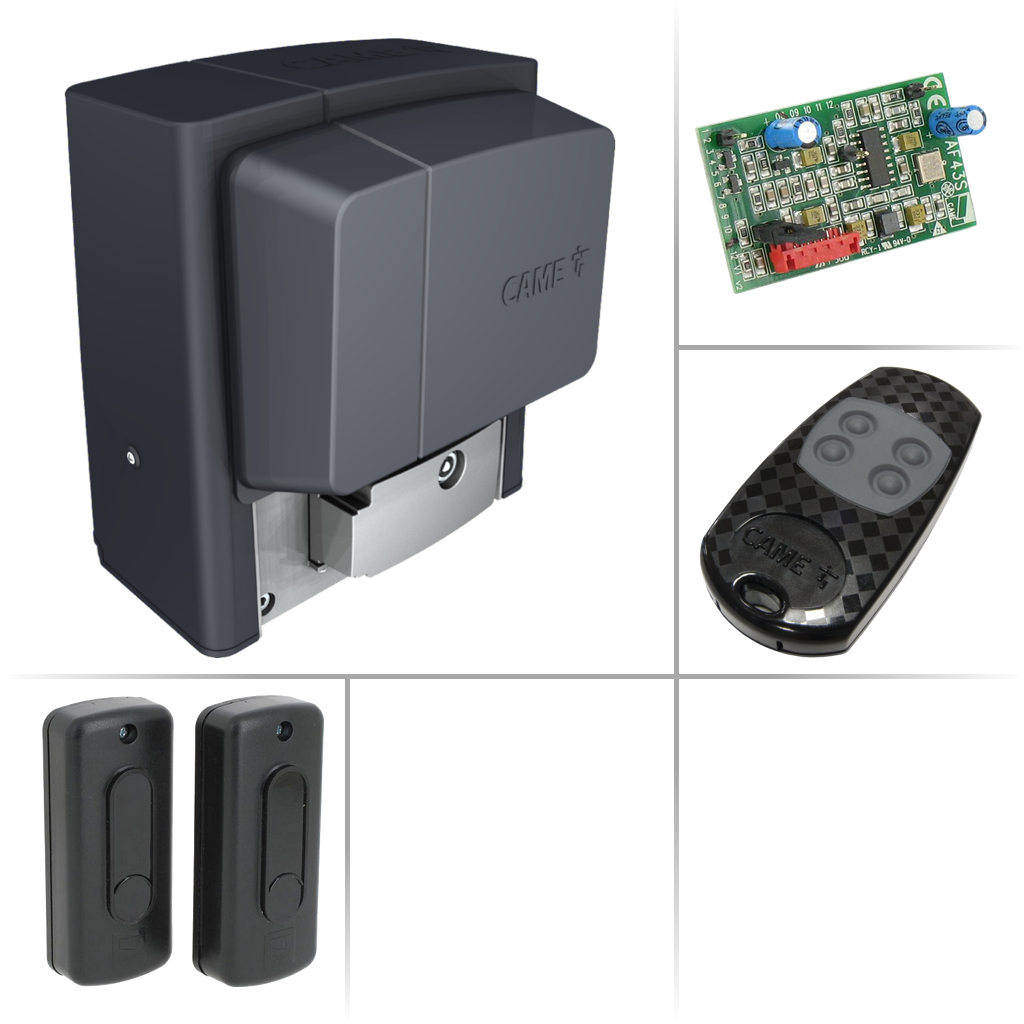

Obsah balení:
- 1x CAME BX708AGS (801MS-0030) - pohon
- 1x CAME ZBX-7N - řídicí jednotka
- 1x CAME AF43S (001AF43S) - přijímač signálu (rádiová karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostní fotobuňky (1 pár), dosah 10 m
- 1x CAME TOP44RBN (806TS-0270) - dálkový ovladač (4-kanálový, 433 MHz)
- 2x Mechanický doraz na hřeben
- 1x Montážní deska
- + Doplňky pro montáž
Nastavitelné funkce:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
- Předblikání - upozornění výstražným majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- LCD display - řídicí jednotka má integrovaný LCD display pro nastavení pohonu a kontrolu poruch
Technické informace:
- Napájení
- Napájecí napětí: 230 V (50/60 Hz)
- Napájení motoru: 230 V (50/60 Hz)
- Výkon: max. 530 W
- Odběr proudu: max. 2,3 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 800 kg
- Doporučená hmotnost brány: max. 600 kg
- Šířka průjezdu: max. 10 m
- Doporučená šířka průjezdu: max. 6 m
- Rozměry
- Šířka: 300 mm
- Výška: 308 mm
- Hloubka: 242 mm
- Vlastnosti
- Krytí: IP44
- Provozní teplota: -20 až 55 °C
- Síla: max. 800 N
| Parametry | |
|---|---|
| Výrobce | Came |
| Max. váha brány (kg) | 800 |
| Typ setu | set s pohonem |
