CAME BX 704 K1 7.0Z - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4,2 m a 400 kg, pozinkovaný profil
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

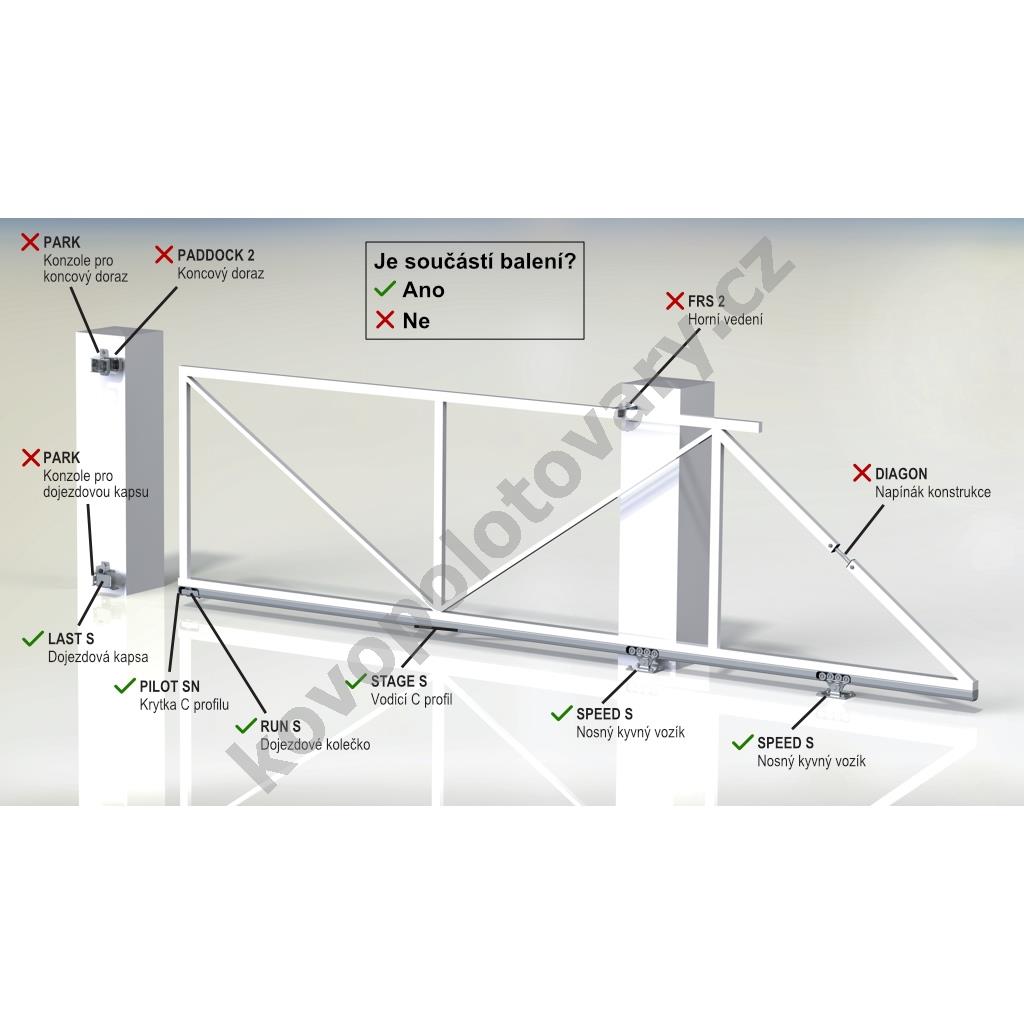

Sestava pojezdových komponent, pohonu a příslušenství pro výrobu pojezdu a automatizaci posuvné samonosné (nesené) brány do 4,2 m průjezdní šířky a celkové hmotnosti do 400 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 4,5 m šířky průjezdu.
Pohon CAME BX704 je vybaven elektromechanickými koncovými spínači a teplotní pojistkou proti přehřátí. Součástí pohonu je vestavěná řídicí jednotka s rádiovým přijímačem. Nahrazuje pohon CAME BX74, dříve BX-A.

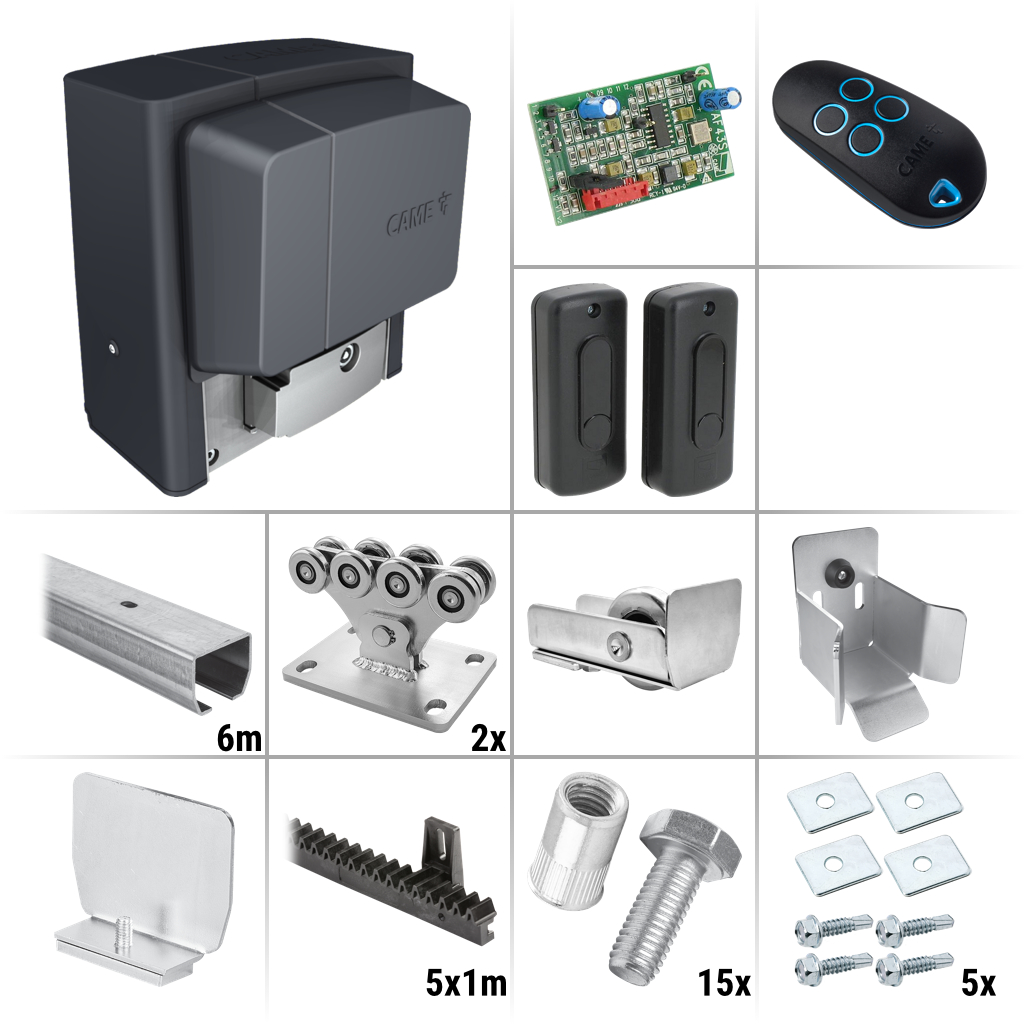

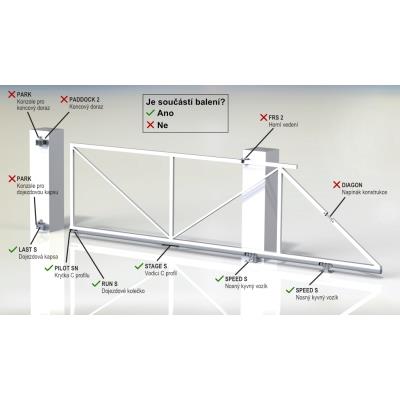

Obsah balení:
- 1x CAME BX704AGS (801MS-0020) - pohon
- 1x CAME ZBX-7N - řídicí jednotka
- 1x CAME AF43S (001AF43S) - přijímač signálu (rádiová karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostní fotobuňky (1 pár), dosah 10 m
- 1x CAME TOP44RBN (806TS-0270) - dálkový ovladač (4-kanálový, 433 MHz)
- 2x Mechanický doraz na hřeben
- 1x Montážní deska
- + Doplňky pro montáž

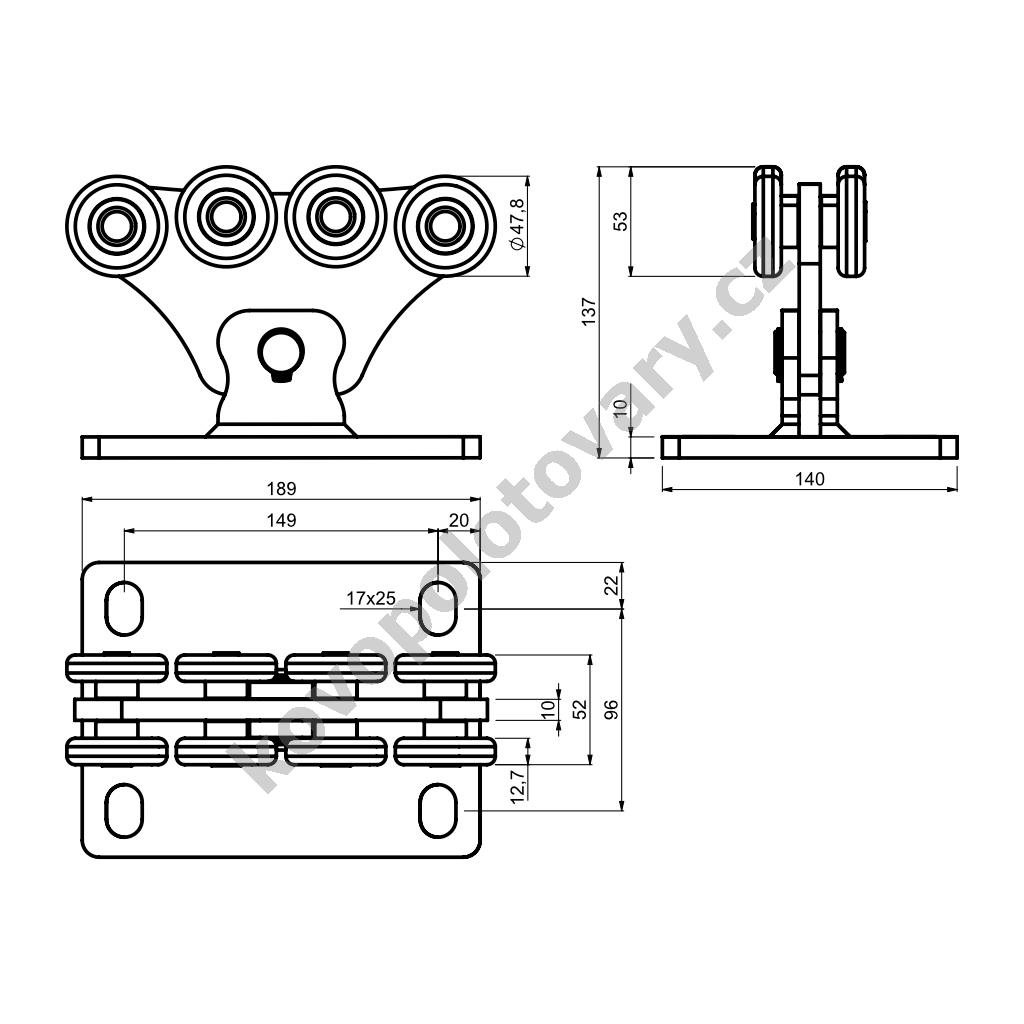

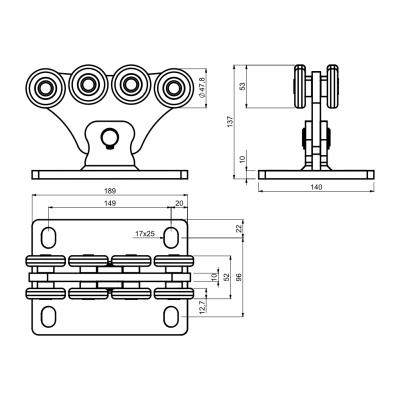

- 2x CAIS SPEED S (1700001) - nosný kyvný vozík

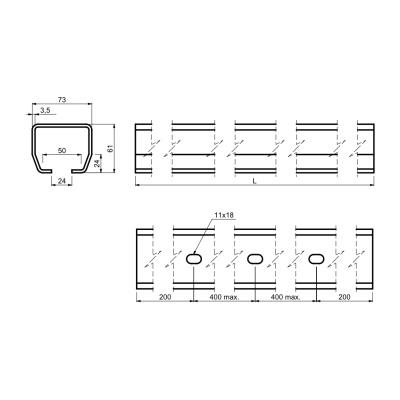

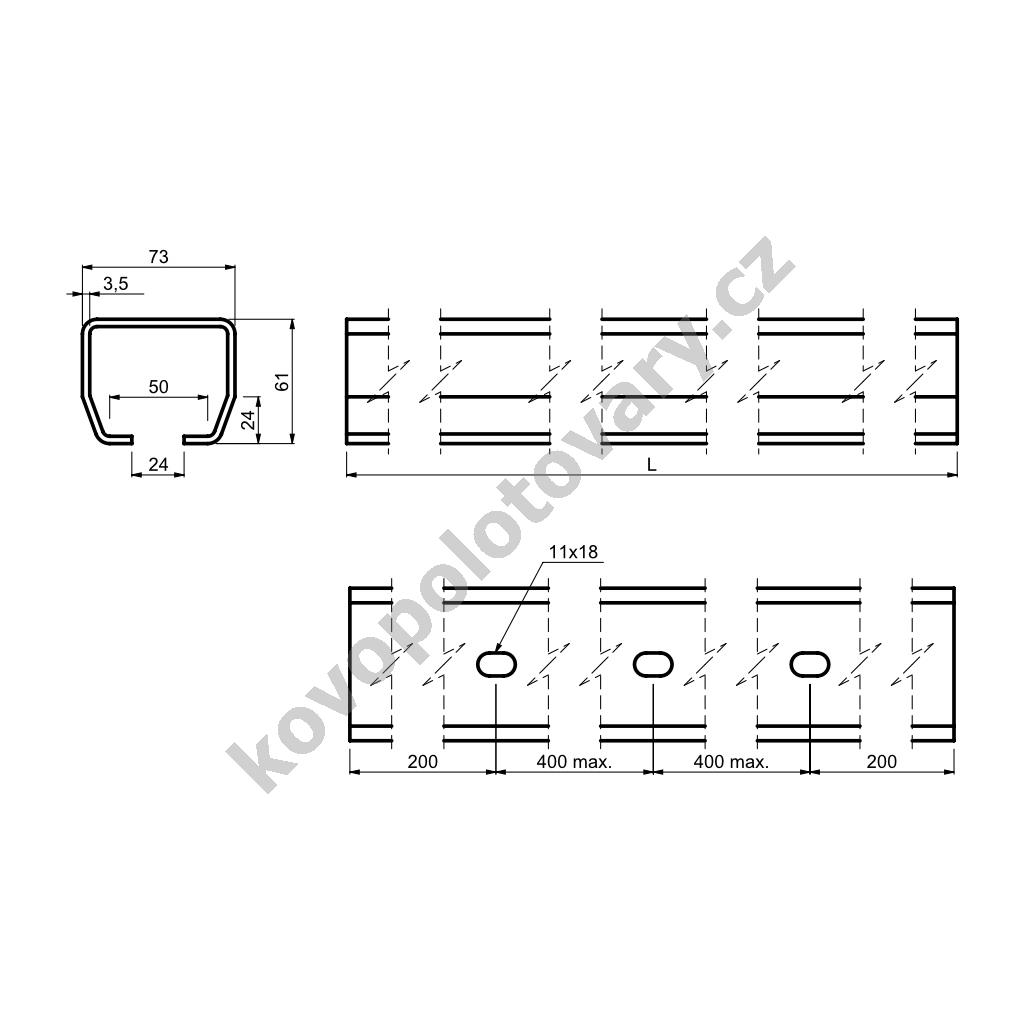

- 1x CAIS STAGE SZ 6 (1700003) - vodicí C profil 73x61 mm, pozinkovaný, s otvory pro přišroubování k rámu brány, 6 m

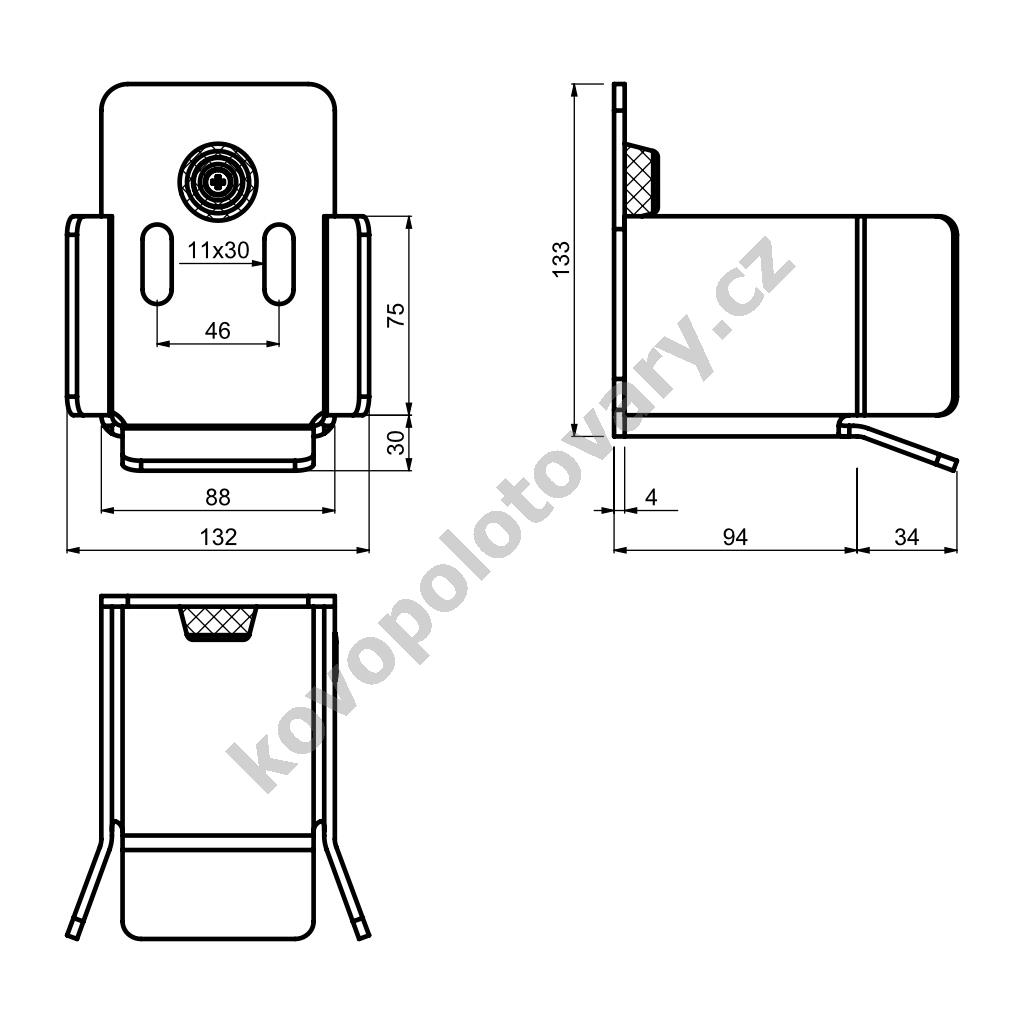

- 1x CAIS LAST S (1700005) - spodní dojezdová kapsa

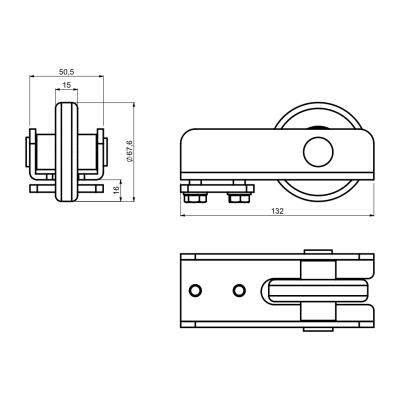

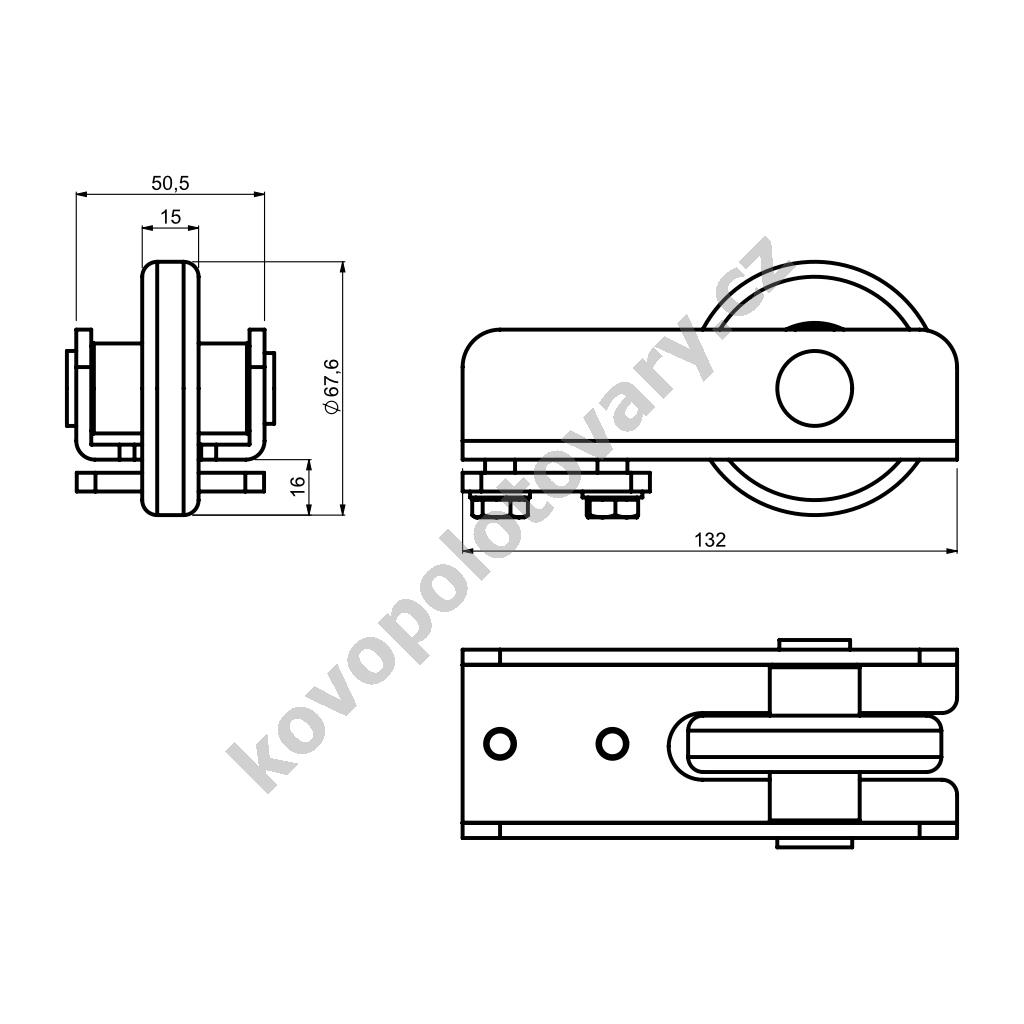

- 1x CAIS RUN S (1700004) - dojezdové kolečko

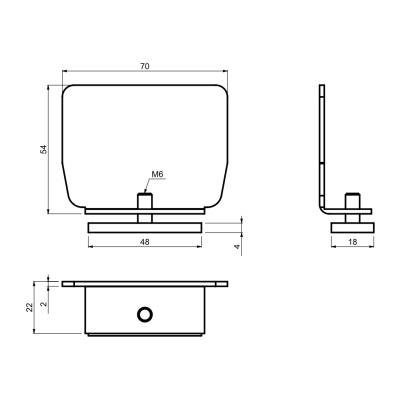

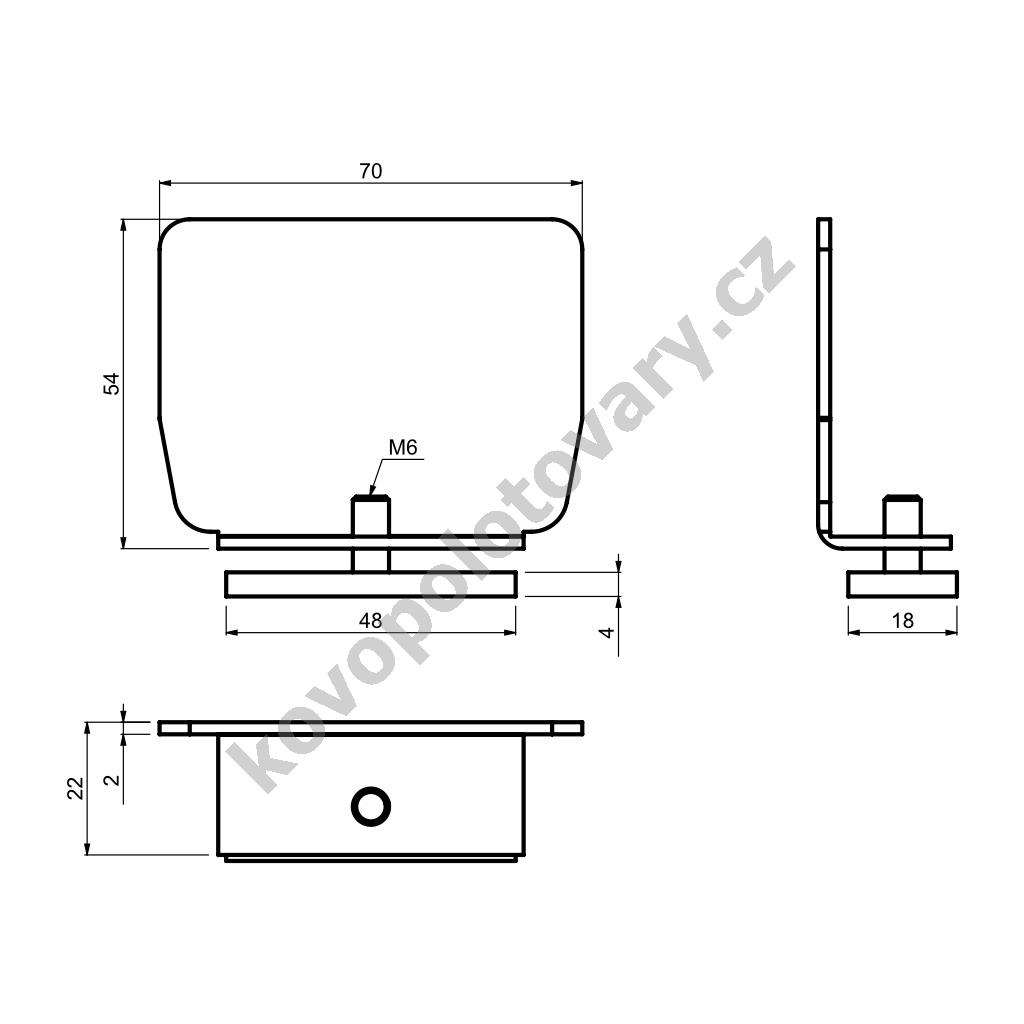

- 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

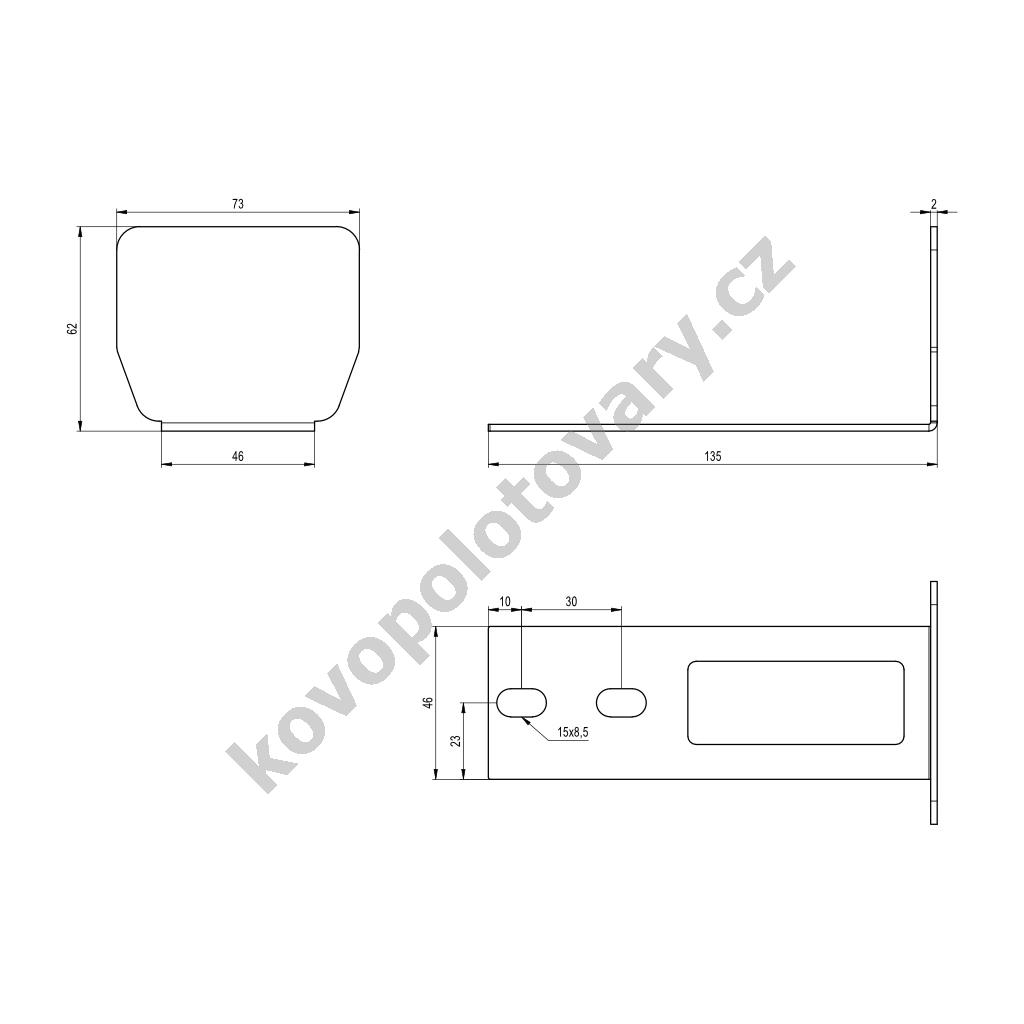

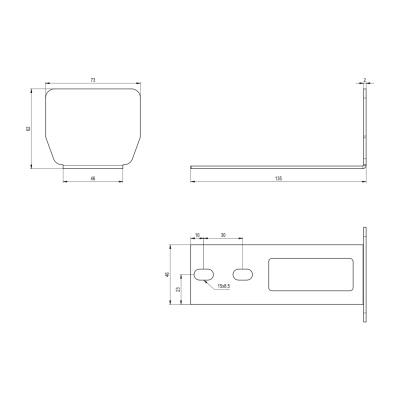

- 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pro montáž na dojezdové kolečko, předinstalovaná
- 15x DIN-933 M10x25 - šroub se šestihrannou hlavou pro připevnění C profilu
- 15x Nýtovací matice M10x18 - pro připevnění C profilu

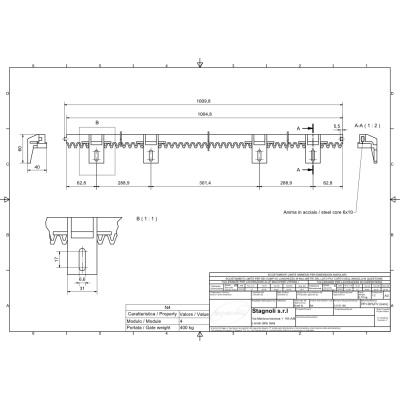

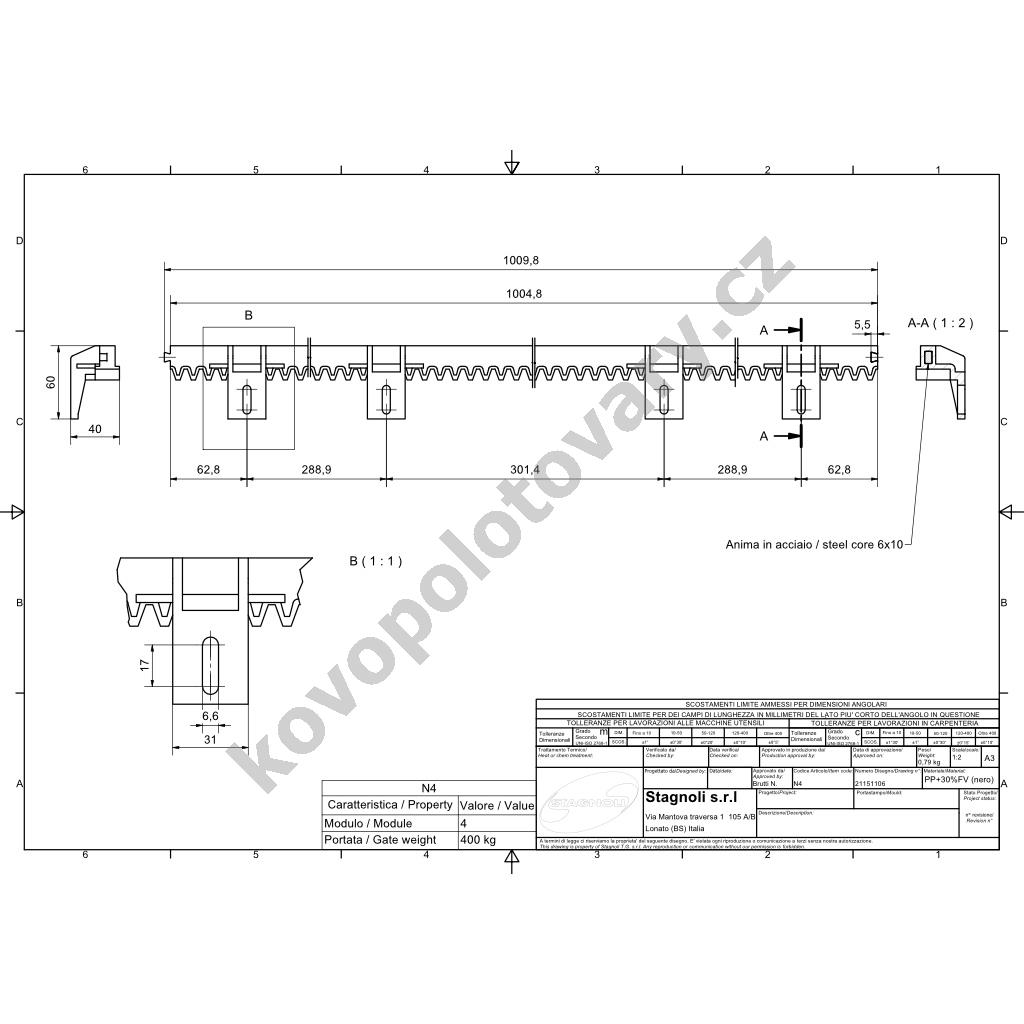

- 5x STAGNOLI N4 - vodicí plastový nylonový hřeben s ocelovým jádrem (1 m)
- 5x STAGNOLI SAC013 - sada pro upevnění ozubeného hřebenu posuvné brány se 4 úchyty
- Důležité: součástí balení není horní vedení, vodicí rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Nastavitelné funkce:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Úsporný režim - při nečinnosti řídicí jednotka vypne napájení příslušenství
- Předblikání - upozornění výstražným majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem
- Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy
- LCD display - řídicí jednotka má integrovaný LCD display pro nastavení pohonu a kontrolu poruch
Technické informace:
- Napájení
- Napájecí napětí: 230 V (50/60 Hz)
- Napájení motoru: 230 V (50/60 Hz)
- Výkon: max. 420 W
- Odběr proudu: max. 1,8 A
- Parametry brány
- Typ hřebenu: modul zubu 4
- Hmotnost brány: max. 400 kg
- Doporučená hmotnost brány: max. 200 kg
- Šířka průjezdu: max. 4,2 m
- Doporučená šířka průjezdu: max. 4,2 m
- Rozměry
- Šířka: 300 mm
- Výška: 308 mm
- Hloubka: 242 mm
- Vlastnosti
- Krytí: IP44
- Provozní teplota: -20 až 55 °C
- Síla: max. 300 N
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování

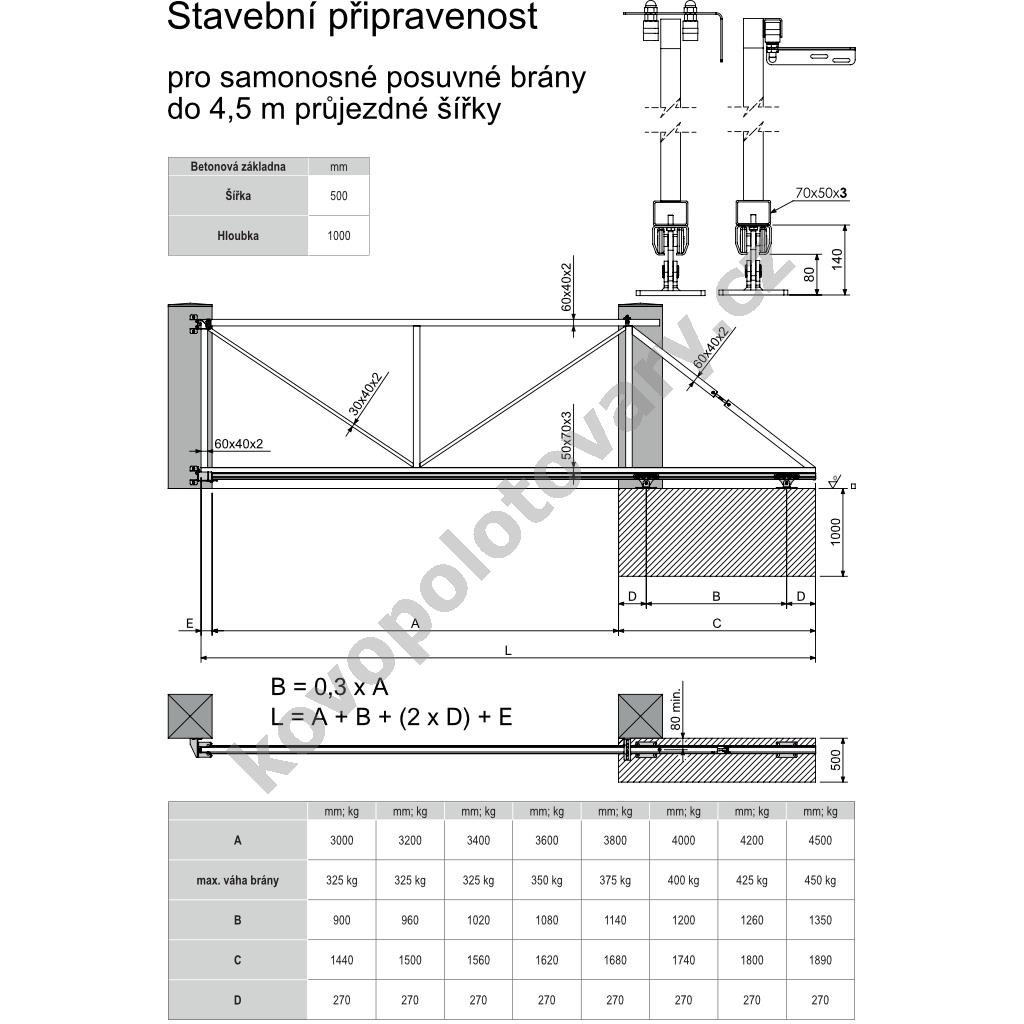

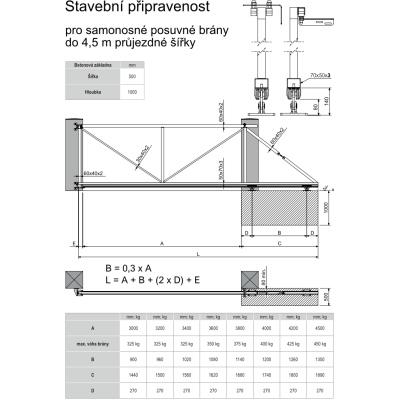

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.
| Parametry | |
|---|---|
| Výrobce pohonu | Came |
| Max. váha brány (kg) | 400 |
| Pro šířku průjezdu | do 4,2 m |
| Prodejní délka | 6 m
+17 442,- Kč |
| Typ setu | set s pohonem |
| Délka balíku | 600 cm |
