CAME ATS 30 AGS K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 6 m průjezdu a 1600 kg

CAME ATS30AGS K2 (8K01MP-028)

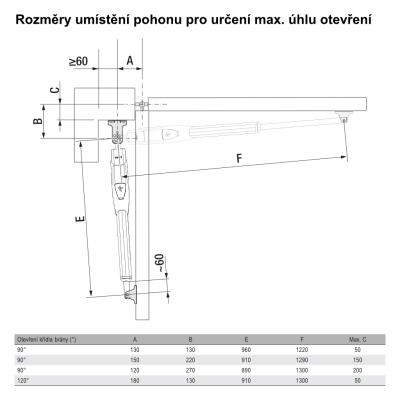

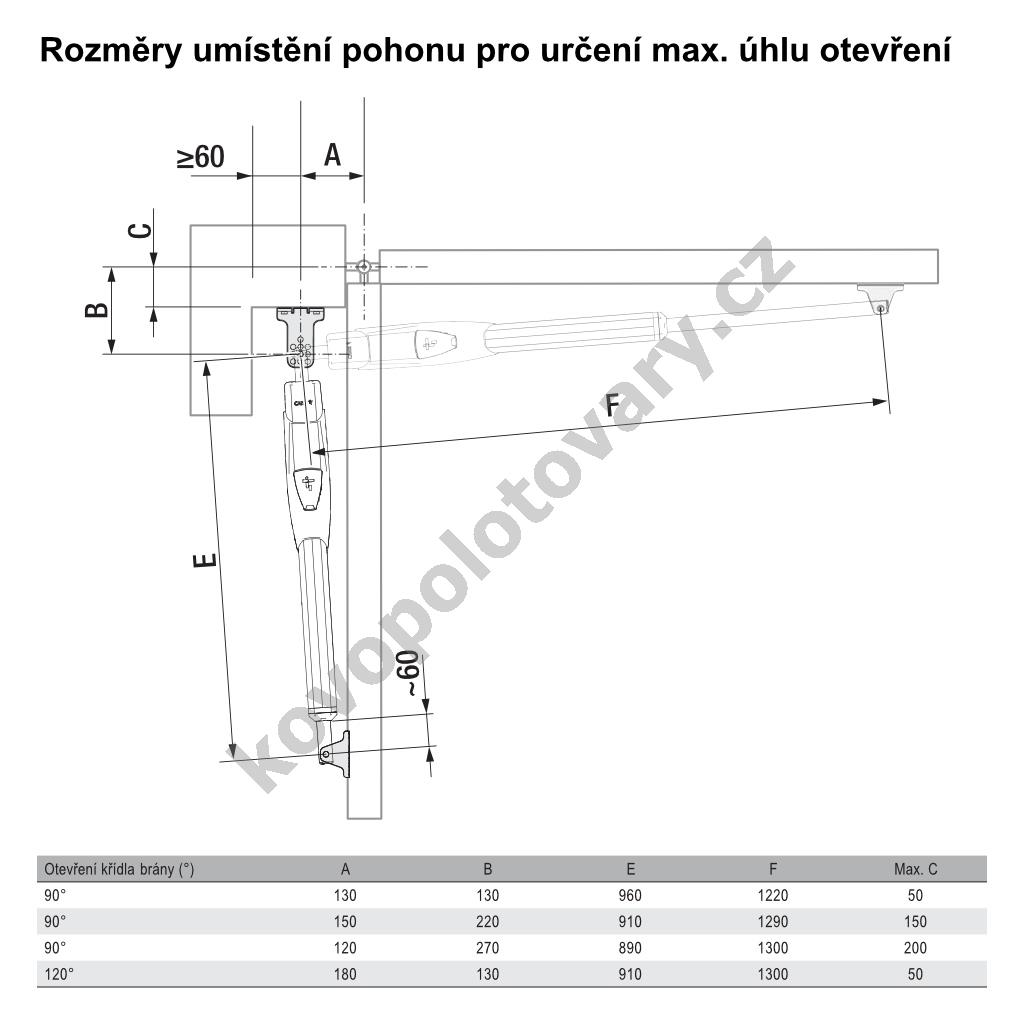

Sestava lineárních pohonů a příslušenství pro automatizaci privátní dvoukřídlé brány s hmotností do 1600 kg a šířkou průjezdu do 6 m. Motor CAME ATS30AGS je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 800 kg a šířkou jednoho křídla do 3 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.

Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno i zavřeno, pro polohu zavřeno doporučujeme použití i zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu). Kotvicí konzole se připevňuje ke kloubu a spolu umožňují pohyb ve dvou osách, pohon je tedy možné použít i pro brány otevírané do svahu na mimosých pantech.

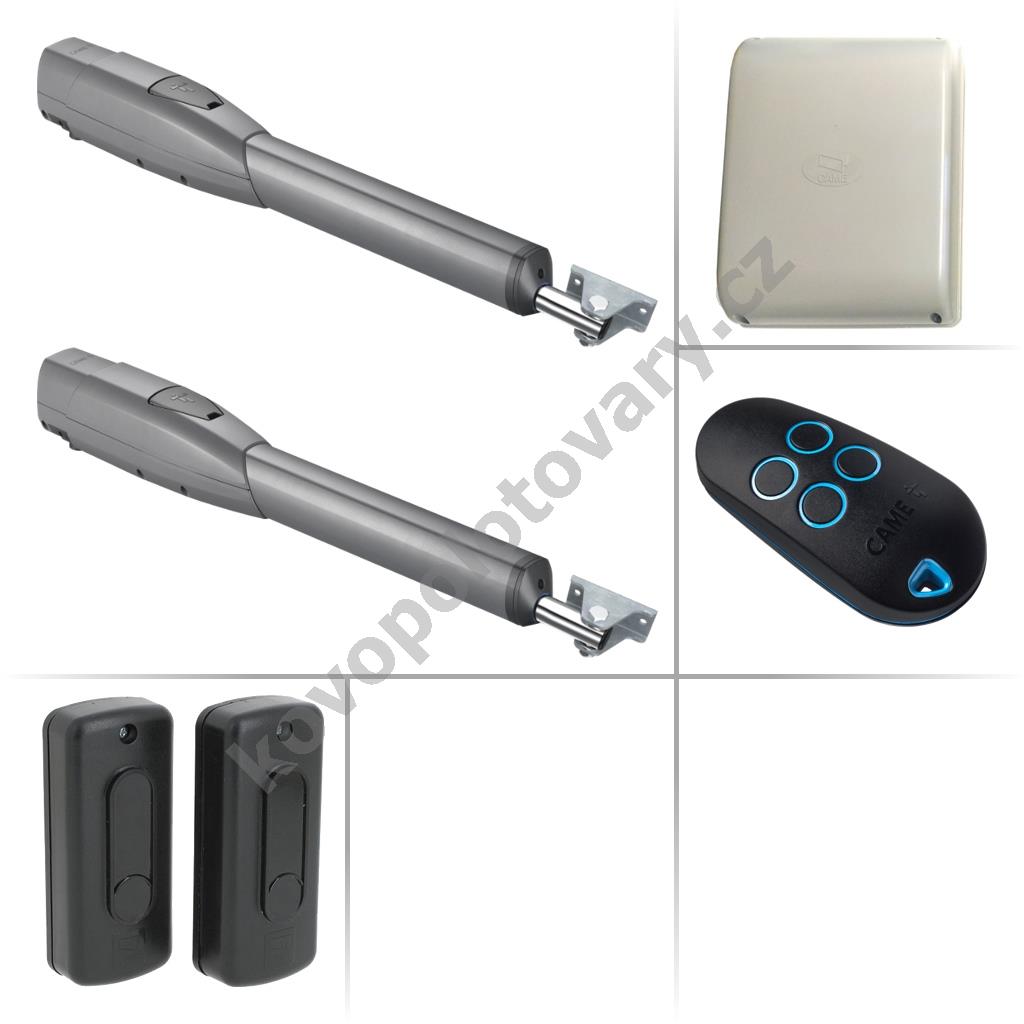

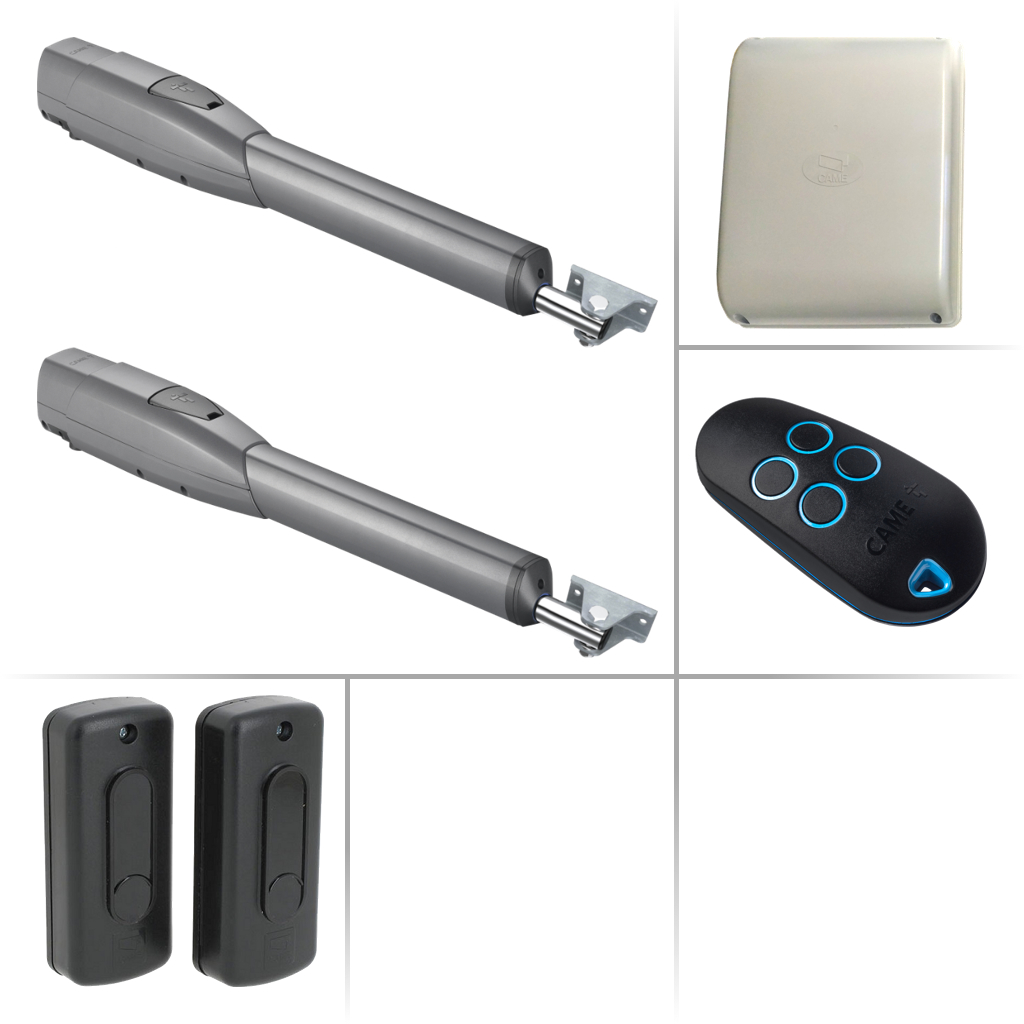

Obsah balení:

• 2x CAME ATS30AGS (801MP-0050) - pohon
• 1x CAME S-4655 - krabice s transformátorem
• 1x CAME ZF1N - řídicí jednotka
• 1x CAME AF43S (001AF43S) - přijímač signálu (rádiová karta 433 MHz)
• 1x CAME DIR-10 (001DIR10) - bezpečnostní fotobuňky (1 pár), dosah 10 m
• 1x CAME TOP44RBN (806TS-0270) - dálkový ovladač (4-kanálový, 433 MHz)
• 4x Kotvicí konzole (určené k přivaření)

Nastavitelné funkce pohonu a řídicí jednotky:

• Automatické zavírání - brána se automaticky zavře po nastaveném čase
• Detekce překážek - při nárazu brány do překážky pohon obrátí chod
• Výstup pro elektrický zámek - ovládá elektromechanický zámek
• Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek

Technické informace:

• Napájení
  • Napájecí napětí: 230 V AC
  • Napájení motoru: 230 V AC
  • Výkon: max. 320 W
  • Odběr proudu: max. 1,4 A

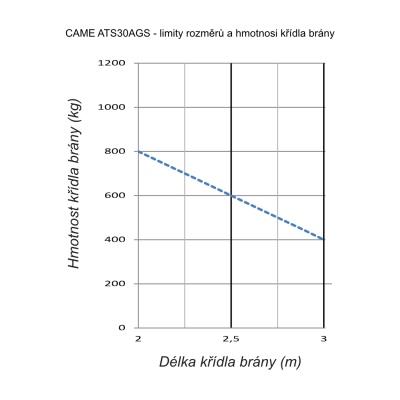

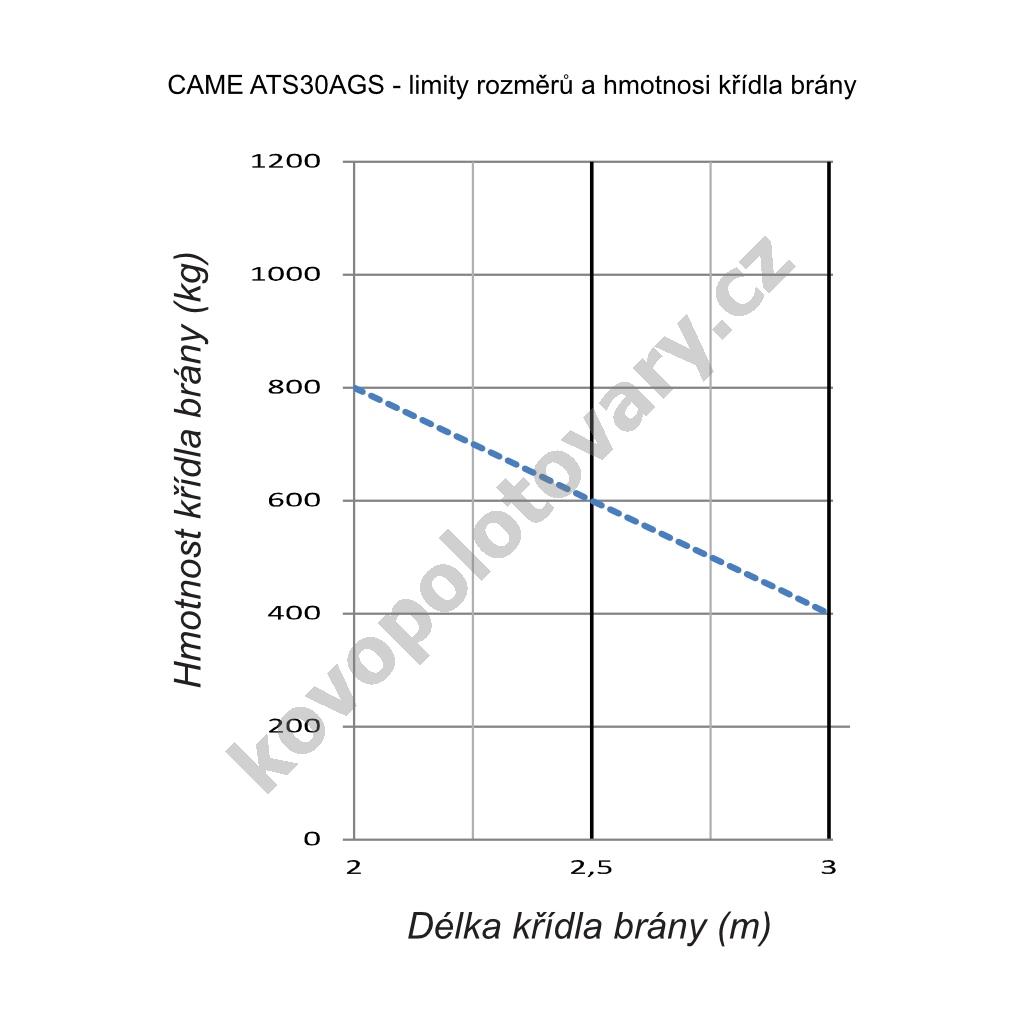

• Parametry brány
  • Hmotnost brány: max. 1600 kg (při šířce průjezdu 4 m)
  • Hmotnost křídla: max. 800 kg (při šířce křídla 2 m)
  • Šířka průjezdu: max. 6 m (při hmotnosti brány 800 kg)
  • Šířka křídla: max. 3 m (při hmotnosti křídla 400 kg)
  • Doporučená hmotnost brány: max. 1600 kg (při šířce průjezdu 4 m)
  • Doporučená hmotnost křídla: max. 800 kg (při šířce křídla 2 m)
  • Doporučená šířka průjezdu: max. 6 m (při hmotnosti brány 800 kg)
  • Doporučená šířka křídla: max. 3 m (při hmotnosti křídla 400 kg)
• Rozměry
  • Šířka: 920 mm
  • Výška: 160 mm
  • Hloubka: 100 mm
• Vlastnosti
  • Krytí: IP54
  • Provozní teplota: -20 až 55 °C
  • Síla: max. 3000 N
