CAME ATI 5024N K2 - sestava pohonů a příslušenství, pro 2-křídlové brány do 10 m průjezdu a 2000 kg
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

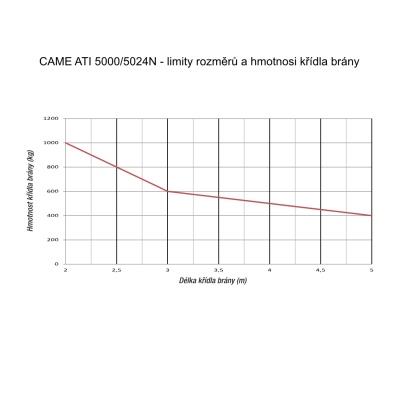

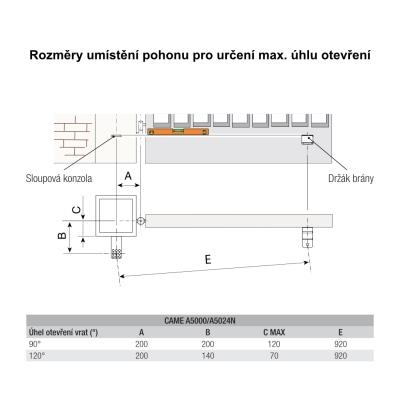

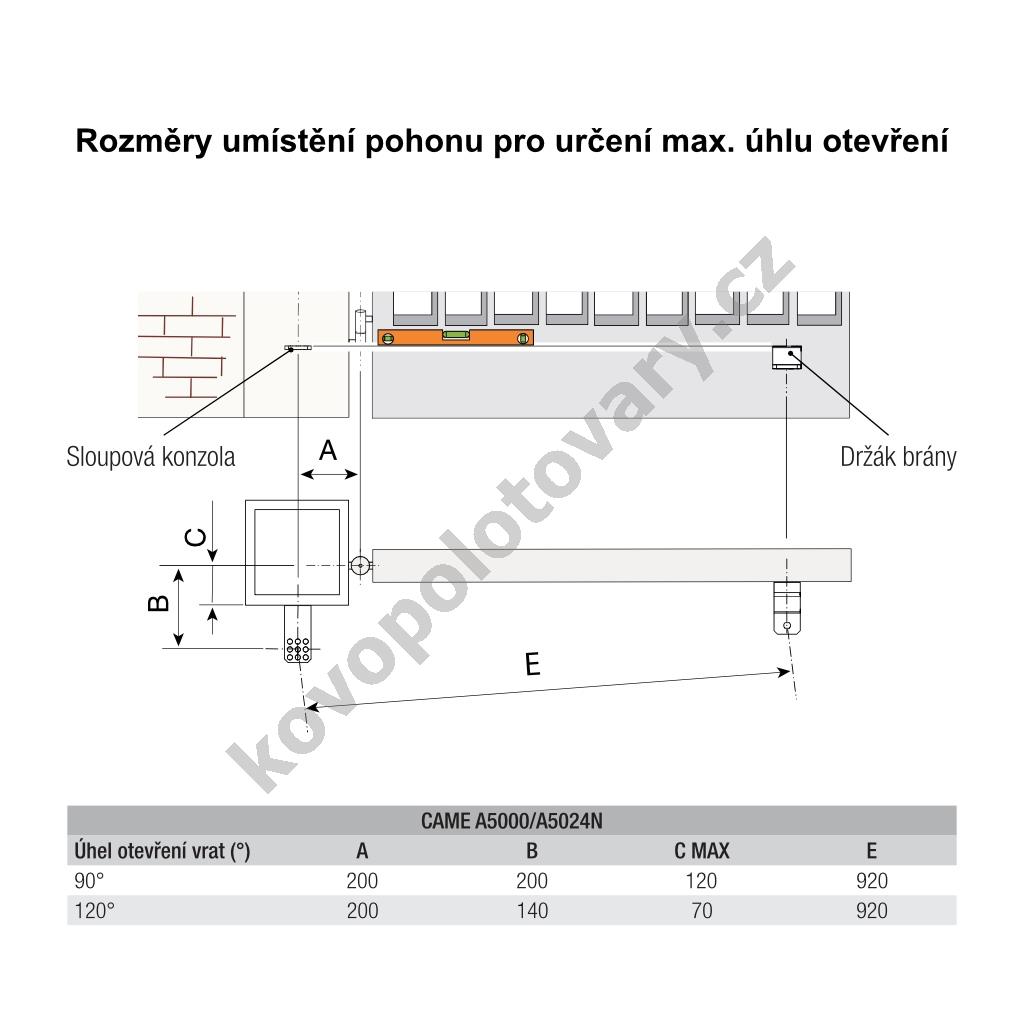

Sestava lineárních pohonů a příslušenství pro automatizaci privátní i průmyslové dvoukřídlé brány s hmotností do 2000 kg a šířkou průjezdu do 10 m. Motor CAME ATI 5024N je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 1000 kg a šířkou jednoho křídla do 5 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.
Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno, pro polohu zavřeno doporučujeme použití zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu). Díky napájení 24 V DC je tento pohon vhodný pro intenzivní provoz.

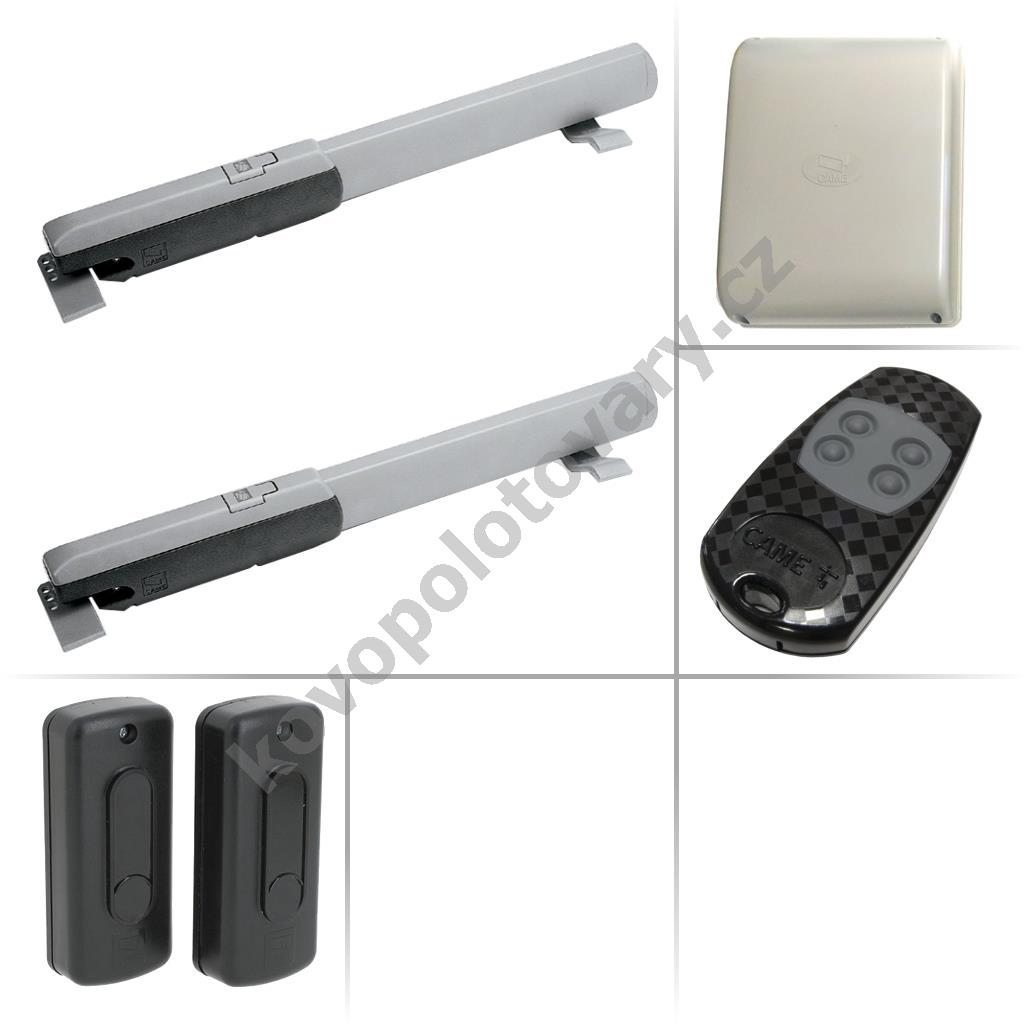

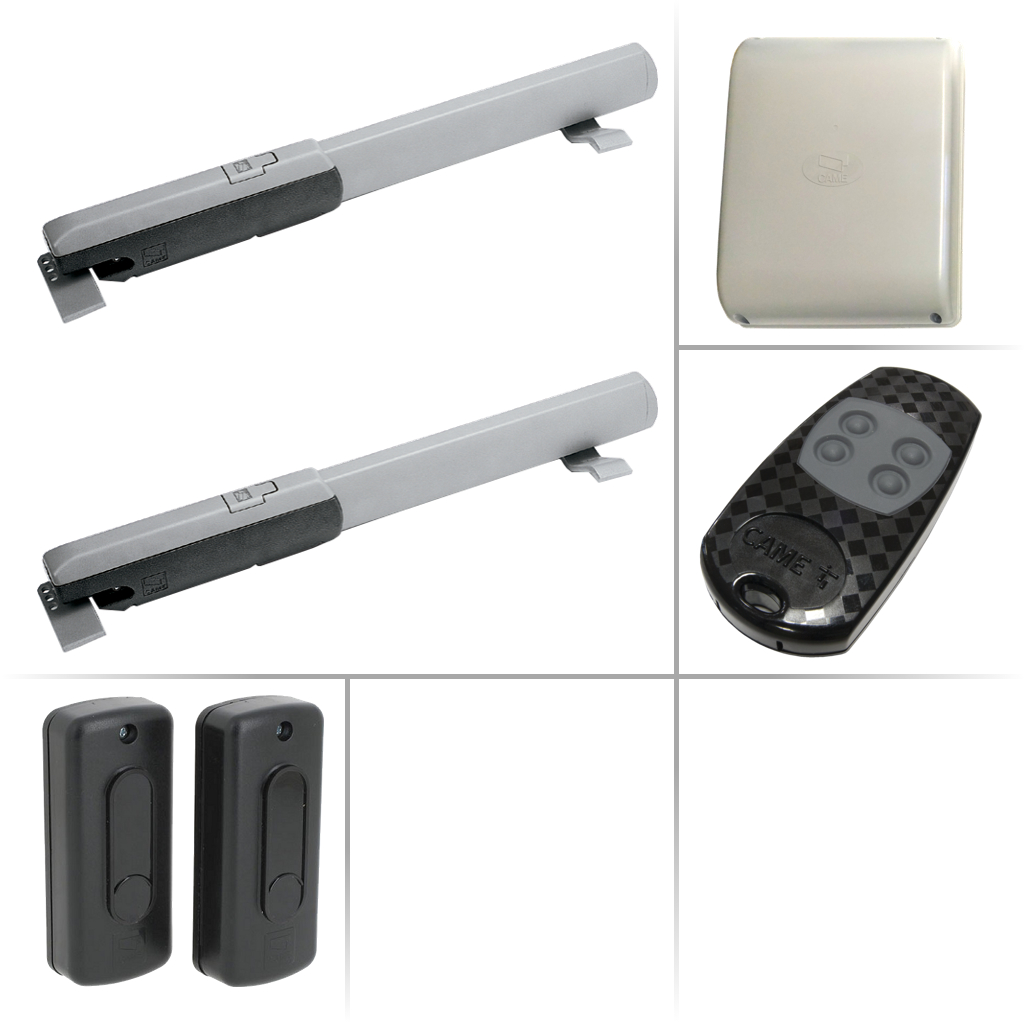

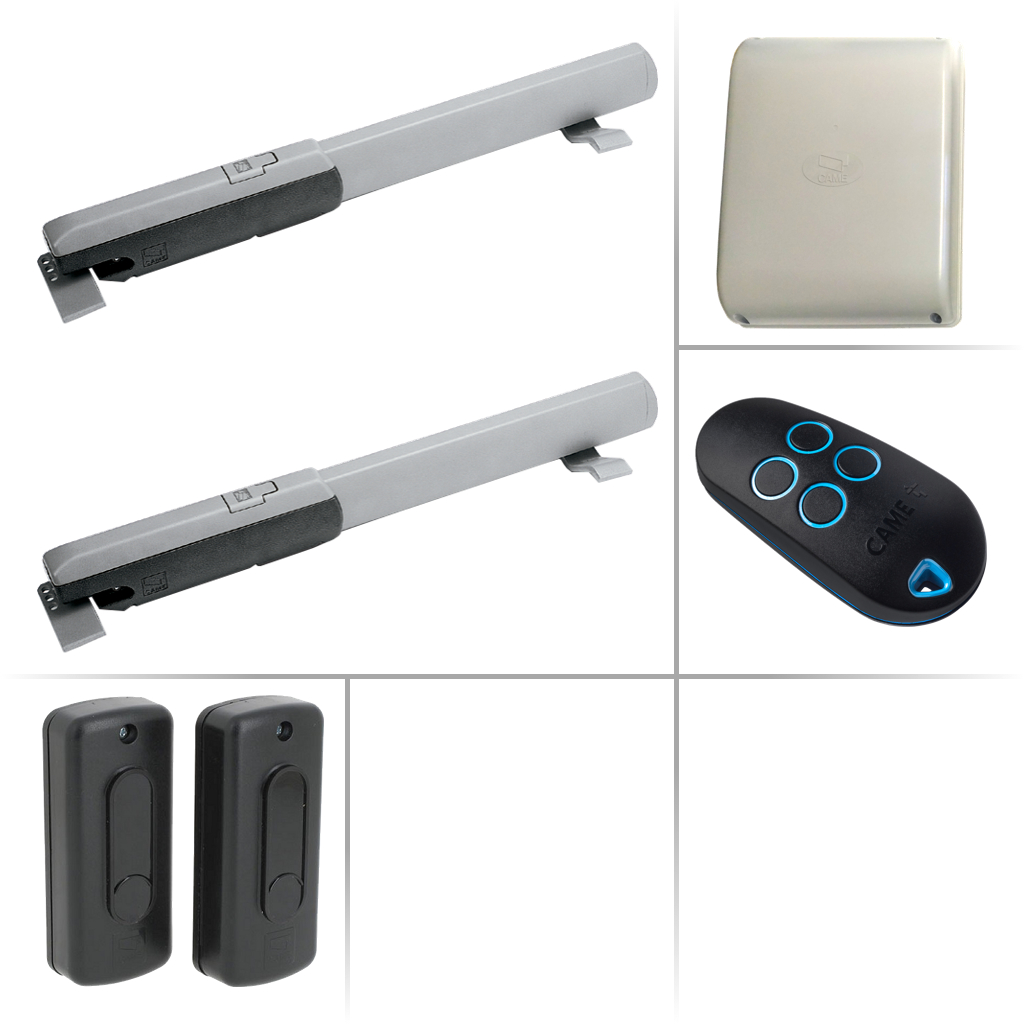

Obsah balení:
- 2x CAME A5024N (001A5024N) - pohon
- 1x CAME ZL180 (002ZL180) - řídicí jednotka v krabici s transformátorem
- 1x CAME AF43S (001AF43S) - přijímač signálu (rádiová karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostní fotobuňky (1 pár), dosah 10 m
- 1x CAME AT04EV (001AT04EV) - dálkový ovladač (4-kanálový, 433 MHz)
- 4x Kotvicí konzole (určené k přivaření)
Nastavitelné funkce pohonu a řídící jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Předblikaní - upozornění majákem před zahájením pohybu brány
- Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače
- Výstup pro elektrický zámek - ovládá elektromechanický zámek
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 24 V DC
- Výkon: max. 300 W
- Odběr proudu: max. 1,3 A
- Parametry brány
- Hmotnost brány: max. 2000 kg (při šířce průjezdu 4 m)
- Hmotnost křídla: max. 1000 kg (při šířce křídla 2 m)
- Šířka průjezdu: max. 10 m (při hmotnosti brány 800 kg)
- Šířka křídla: max. 5 m (při hmotnosti křídla 400 kg)
- Doporučená hmotnost brány: max. 2000 kg (při šířce průjezdu 4 m)
- Doporučená hmotnost křídla: max. 1000 kg (při šířce křídla 2 m)
- Doporučená šířka průjezdu: max. 10 m (při hmotnosti brány 800 kg)
- Doporučená šířka křídla: max. 5 m (při hmotnosti křídla 400 kg)
- Rozměry
- Šířka: 993 mm
- Výška: 126 mm
- Hloubka: 88 mm
- Vlastnosti
- Krytí: IP44
- Provozní teplota: -20 až 55 °C
- Síla: max. 3000 N
| Parametry | |
|---|---|
| Výrobce | Came |
| Max. délka křídla | 5 m |
| Pro počet křídel | 2 |
| Pro šířku průjezdu | do 10 m |
| Typ setu | set s pohonem |
| Délka balíku | 110 cm |
