Popis

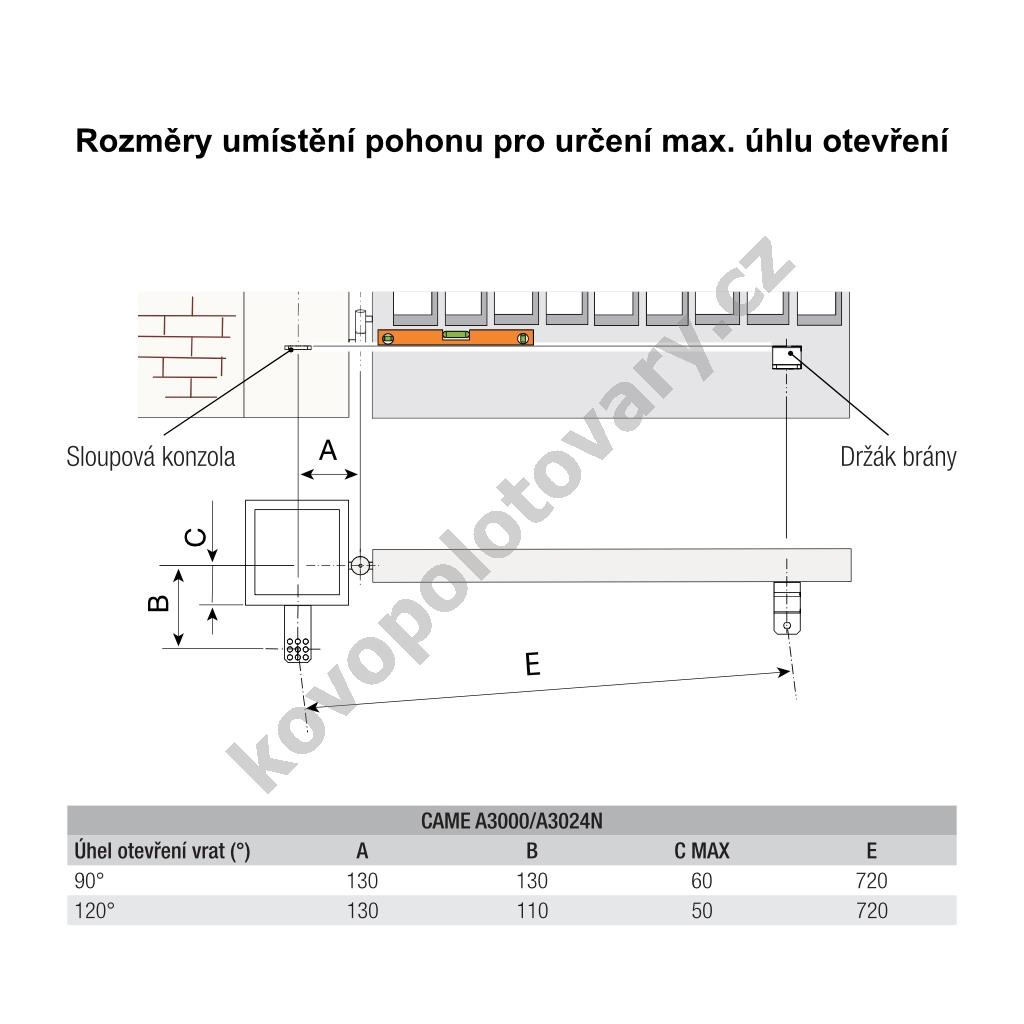

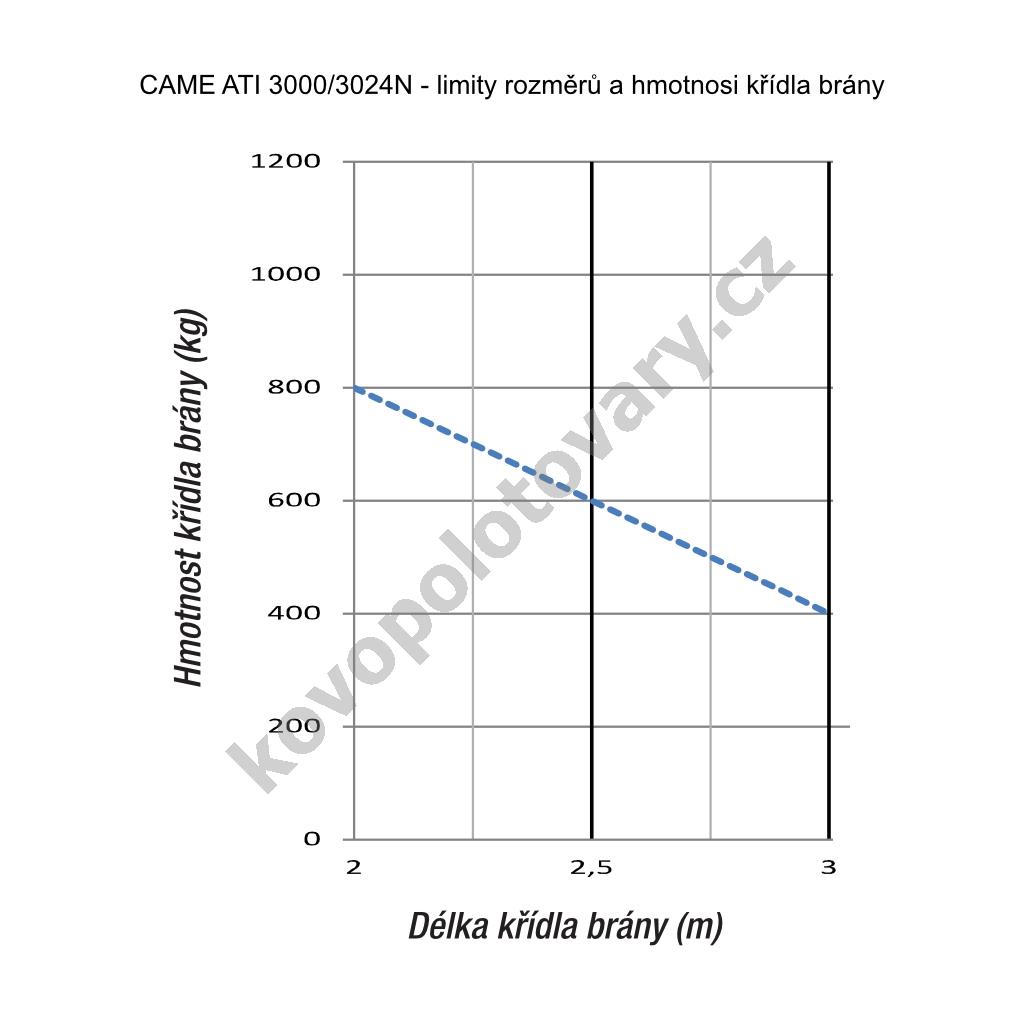

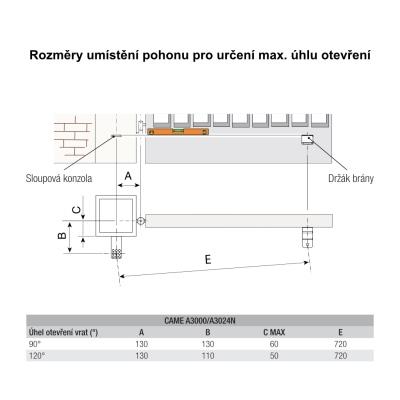

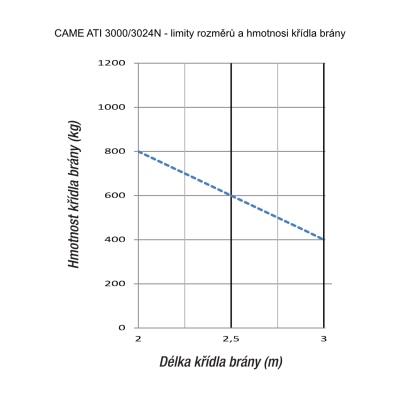

Sestava lineárních pohonů a příslušenství pro automatizaci privátní dvoukřídlé brány s hmotností do 1600 kg a šířkou průjezdu do 6 m. Motor CAME ATI 3000 je vhodný pro automatizaci křídlových bran s hmotností jednoho křídla do 800 kg a šířkou jednoho křídla do 3 m. Bližší specifikace, limity použití a správné rozměry pro umístění pohonů naleznete v návodu a na doplňujících obrázcích.
Tento pohon je vybaven mechanickými koncovými dorazy pro polohu otevřeno, pro polohu zavřeno doporučujeme použití zemního dorazu (k nalezení v záložce "Příslušenství" na kartě tohoto produktu).

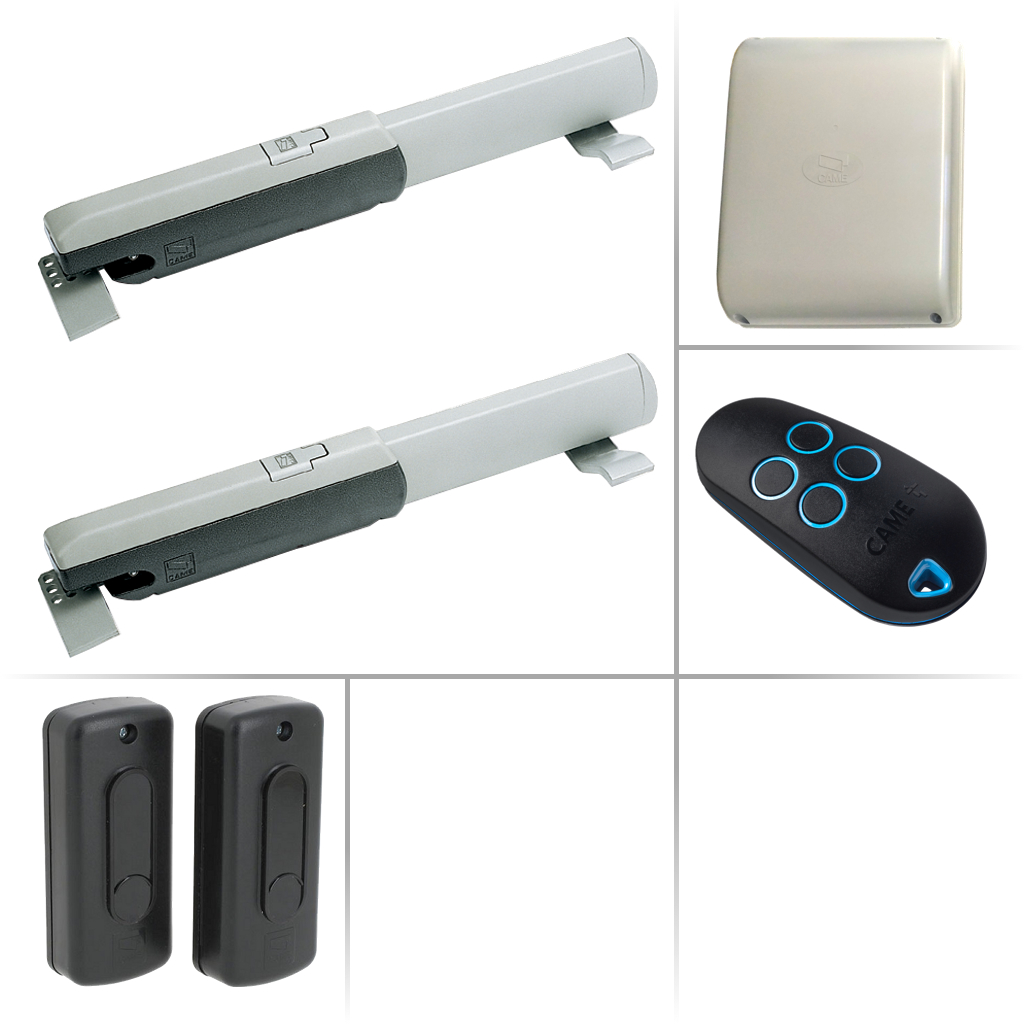

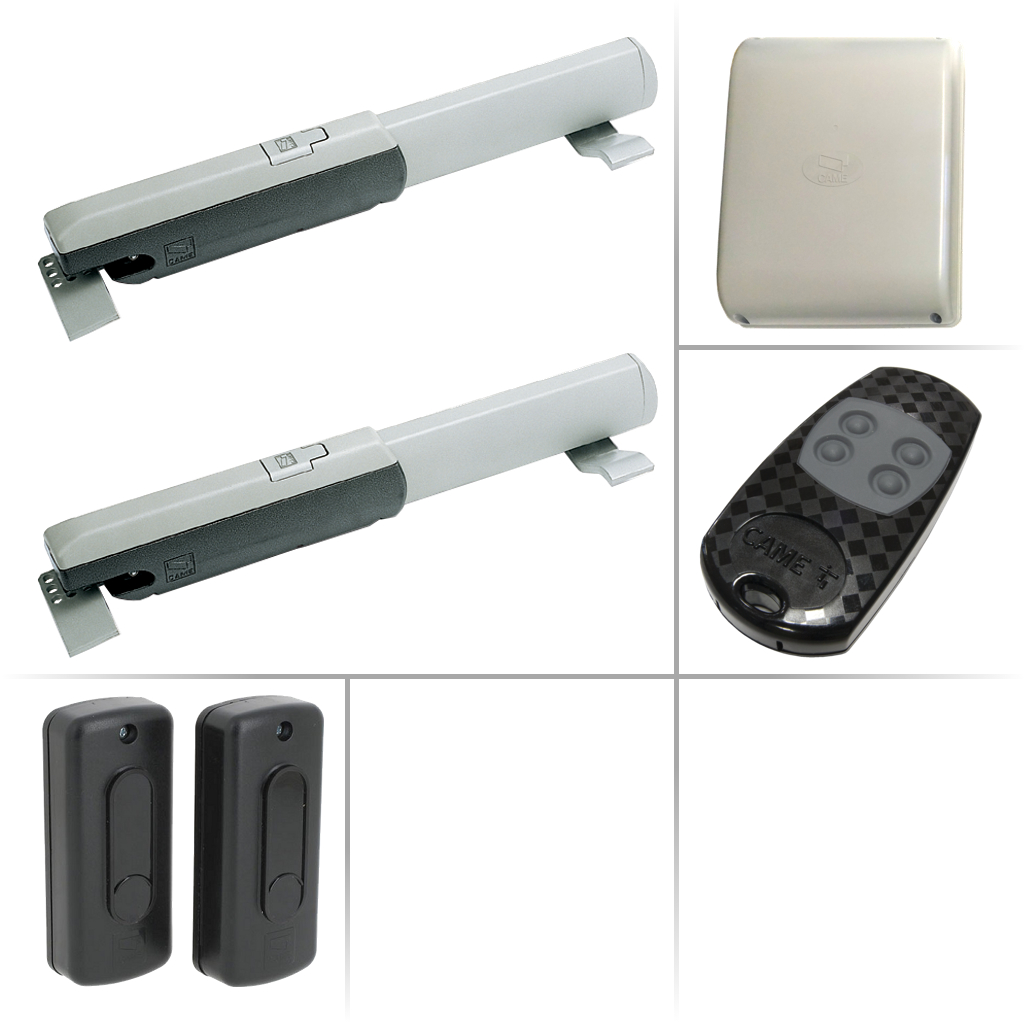

Obsah balení:
- 2x CAME A3000 (001A3000) - pohon
- 1x CAME S-4655 - krabice s transformátorem
- 1x CAME ZF1N - řídicí jednotka
- 1x CAME AF43S (001AF43S) - přijímač signálu (rádiová karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostní fotobuňky (1 pár), dosah 10 m
- 1x CAME TOP44RBN (806TS-0270) - dálkový ovladač (4-kanálový, 433 MHz)
- 4x Kotvicí konzole (určené k přivaření)
Nastavitelné funkce pohonu a řídící jednotky:
- Automatické zavírání - brána se automaticky zavře po nastaveném čase
- Detekce překážek - při nárazu brány do překážky pohon obrátí chod
- Výstup pro elektrický zámek - ovládá elektromechanický zámek
- Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek
Technické informace:
- Napájení
- Napájecí napětí: 230 V AC
- Napájení motoru: 230 V AC
- Výkon: max. 320 W
- Odběr proudu: max. 1,4 A
- Parametry brány
- Hmotnost brány: max. 1600 kg (při šířce průjezdu 4 m)
- Hmotnost křídla: max. 800 kg (při šířce křídla 2 m)
- Šířka průjezdu: max. 6 m (při hmotnosti brány 800 kg)
- Šířka křídla: max. 3 m (při hmotnosti křídla 400 kg)
- Doporučená hmotnost brány: max. 1600 kg (při šířce průjezdu 4 m)
- Doporučená hmotnost křídla: max. 800 kg (při šířce křídla 2 m)
- Doporučená šířka průjezdu: max. 6 m (při hmotnosti brány 800 kg)
- Doporučená šířka křídla: max. 3 m (při hmotnosti křídla 400 kg)
- Rozměry
- Šířka: 793 mm
- Výška: 126 mm
- Hloubka: 88 mm
- Vlastnosti
- Krytí: IP44
- Provozní teplota: -20 až 55 °C
- Síla: max. 3000 N
| Parametry | |
|---|---|
| Výrobce | Came |
| Max. délka křídla | 3 m |
| Pro počet křídel | 2 |
| Pro šířku průjezdu | do 6 m |
| Typ setu | set s pohonem |
| Délka balíku | 113 cm |
