8.2 - sestava pro výrobu pojezdu posuvné nesené brány do průjezdu 6,5 m a 700 kg, profil bez úpravy
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 6,5 m průjezdní šířky a celkové hmotnosti do 700 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 8 m šířky průjezdu a hmotnosti do 700 kg.

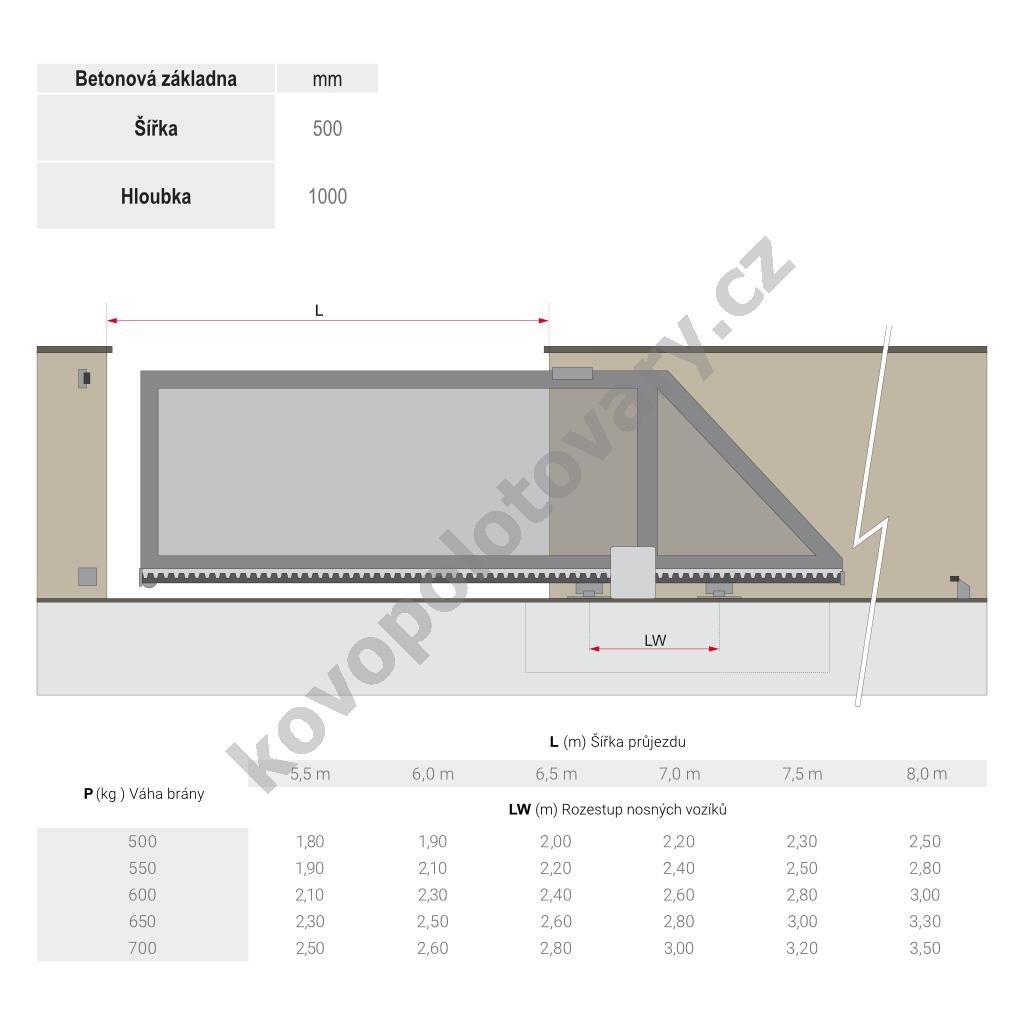

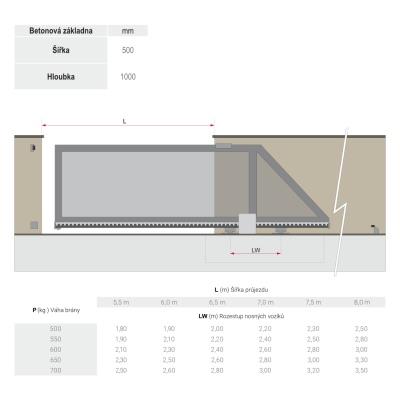

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

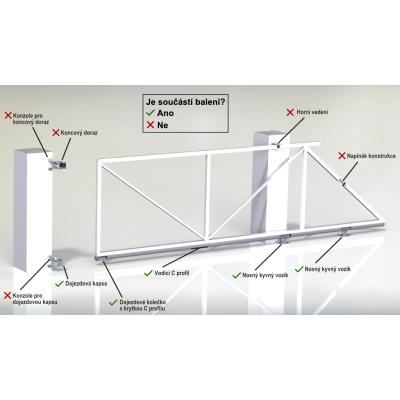

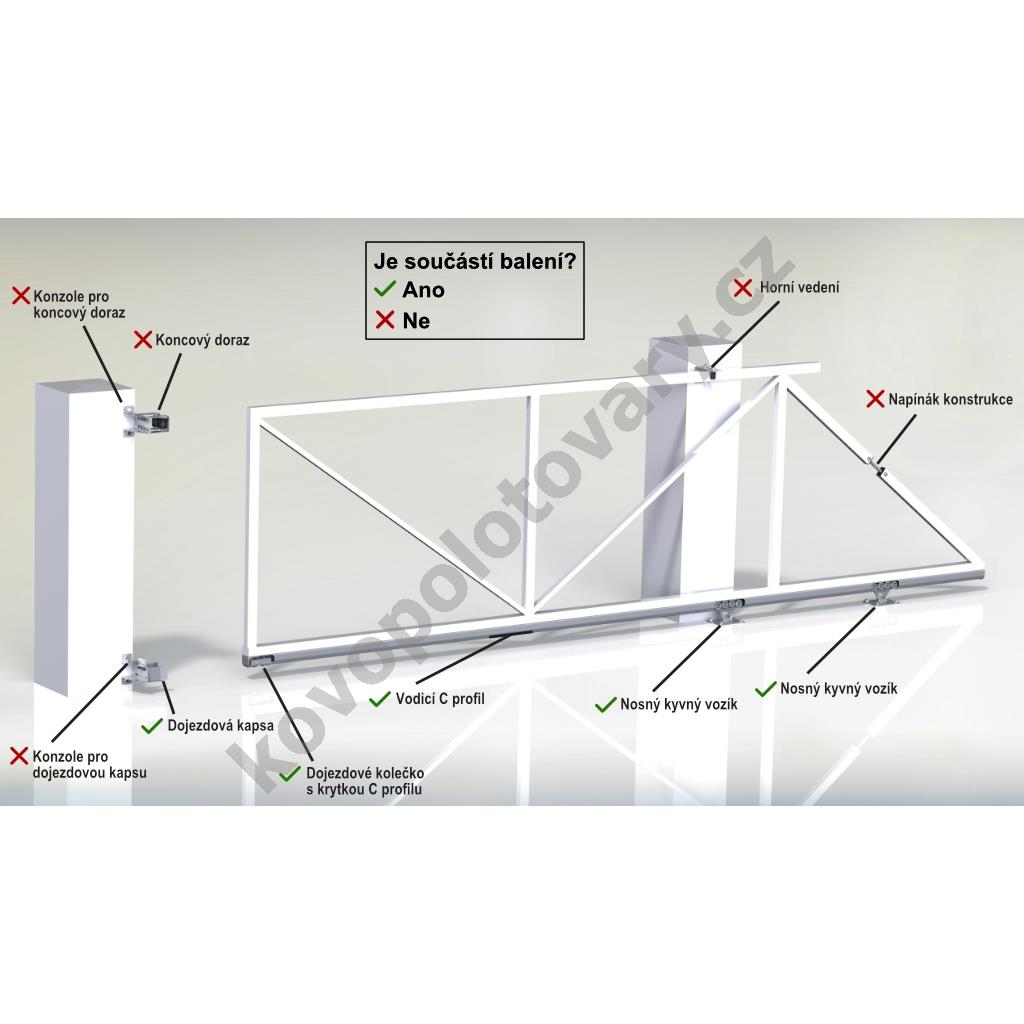

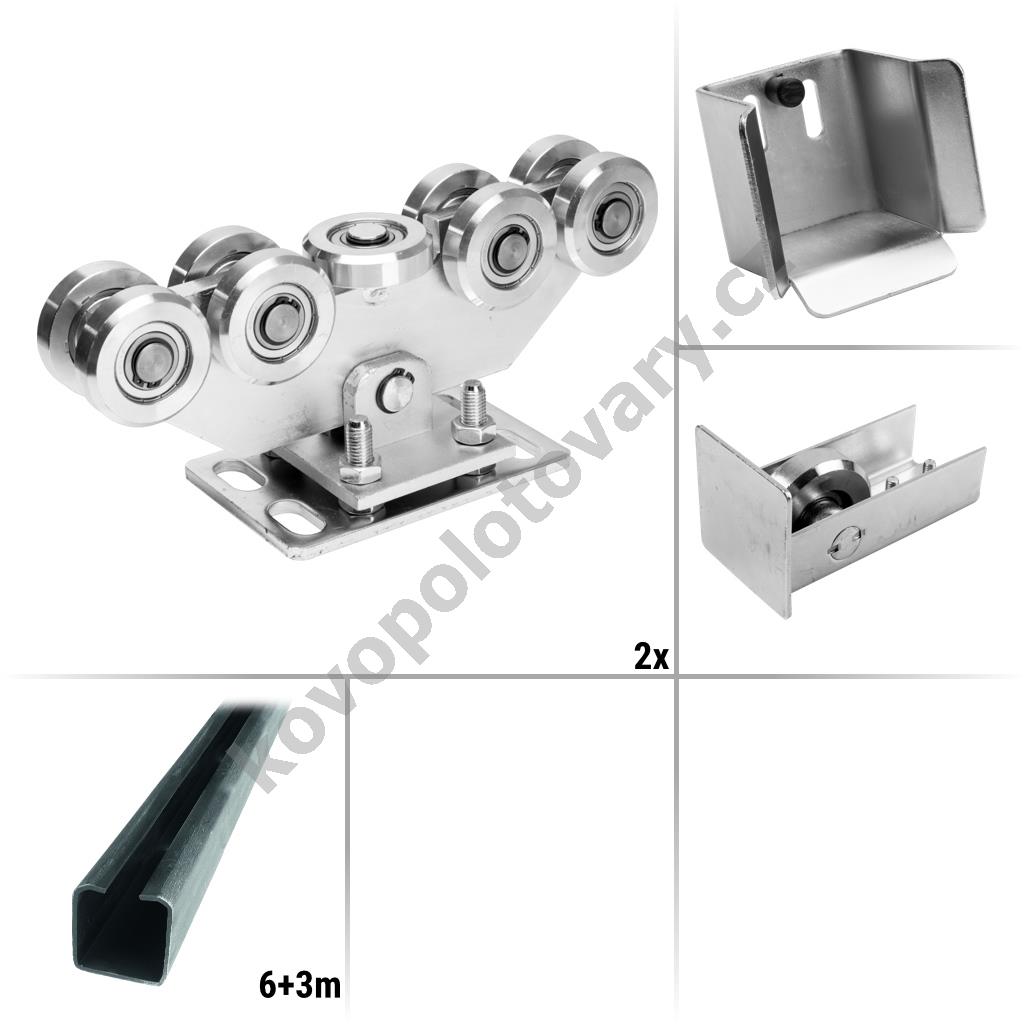

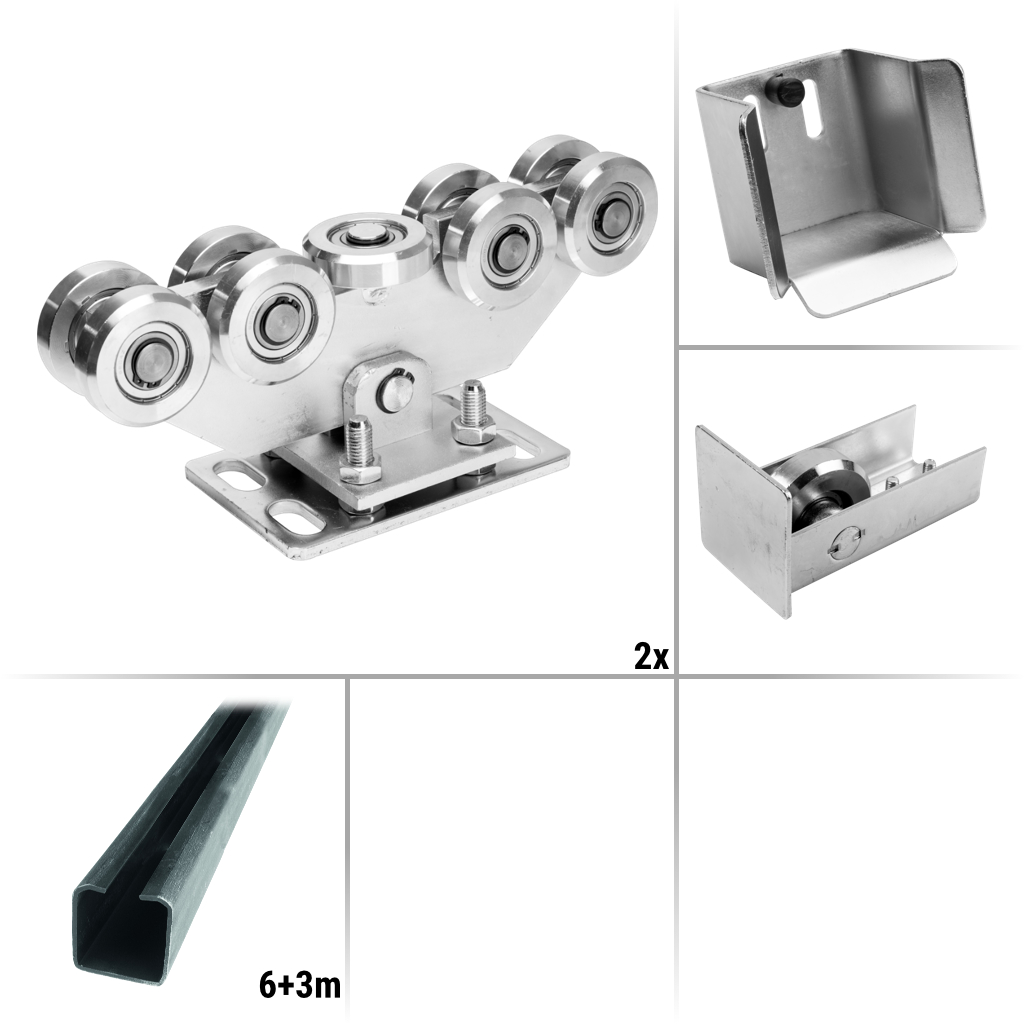

Obsah balení:

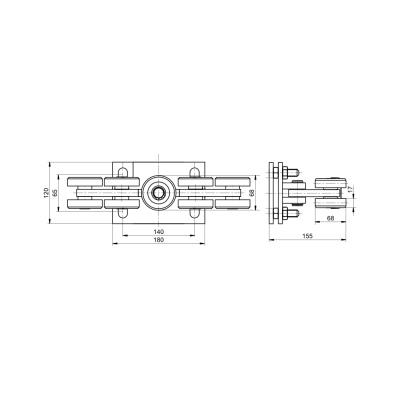

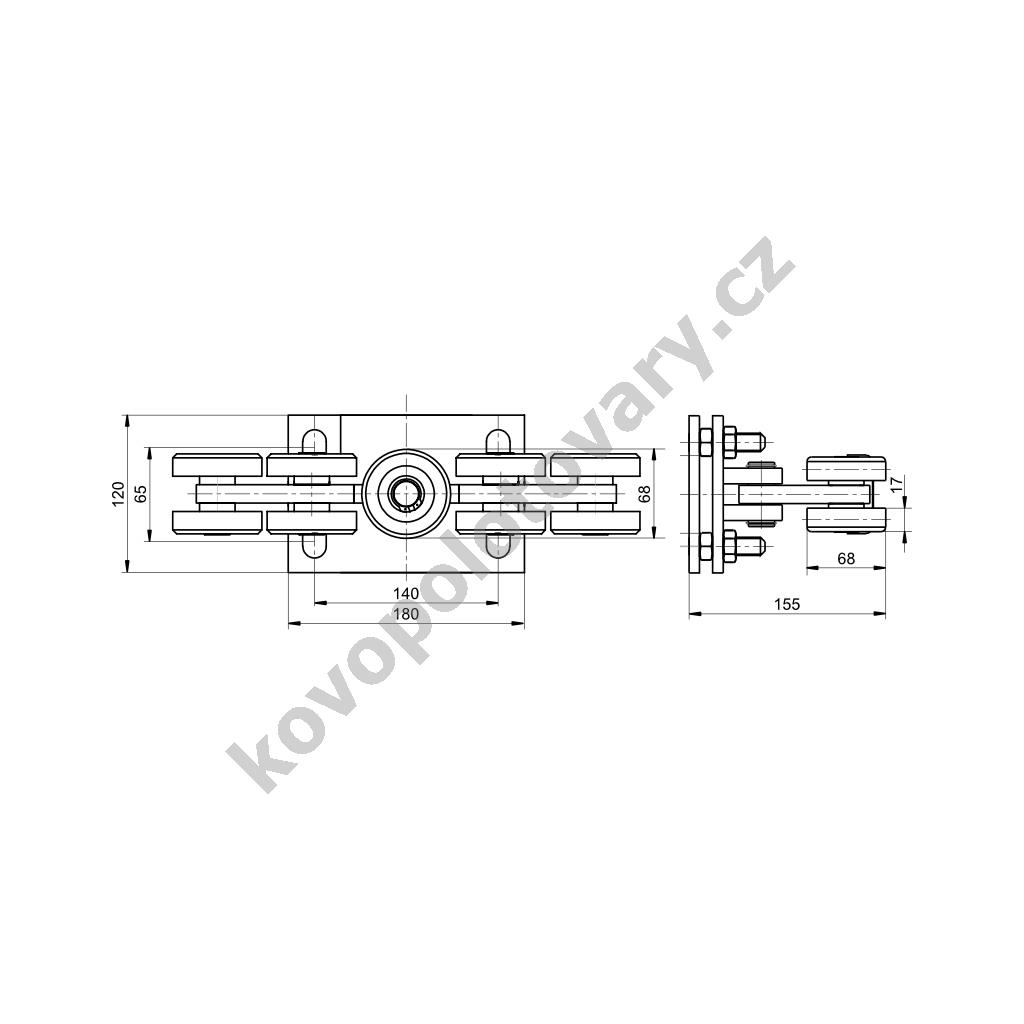

- 2x PSG 60.007 - nosný kyvný vozík

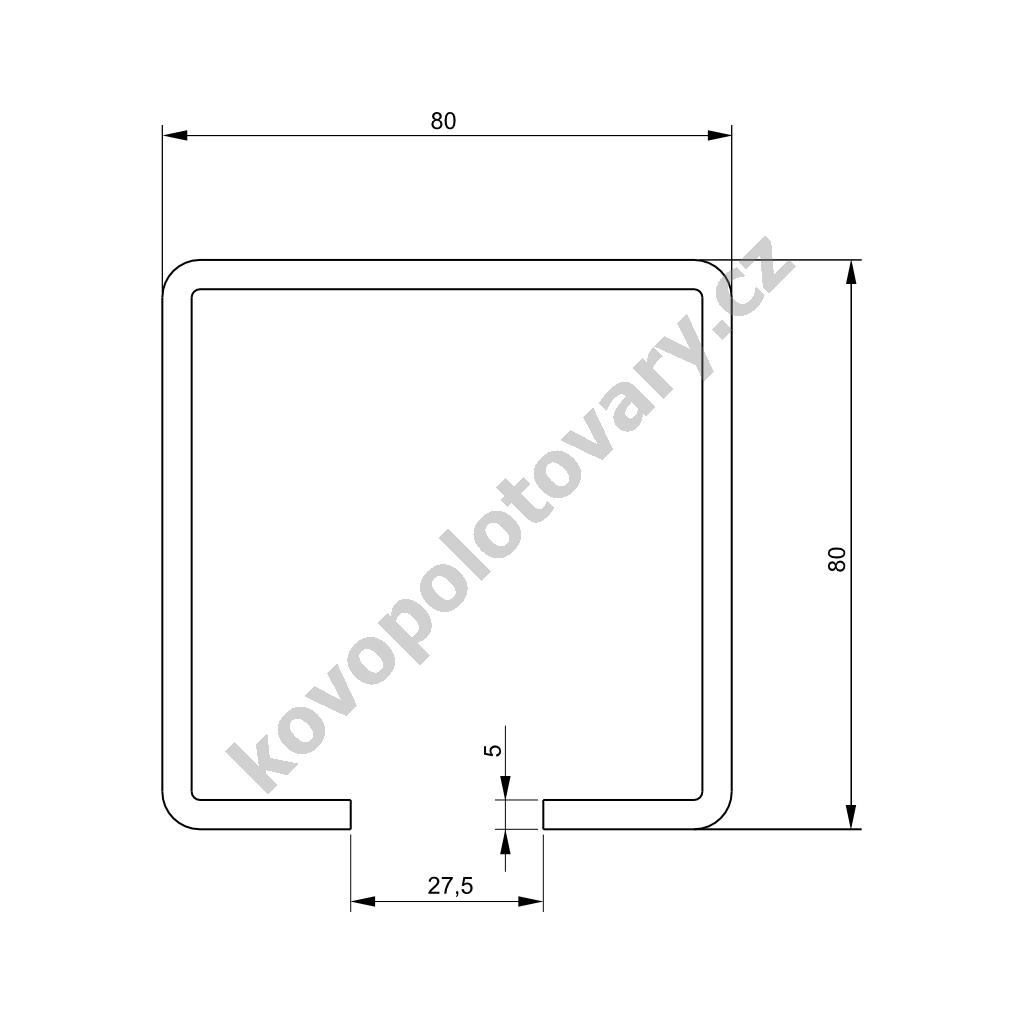

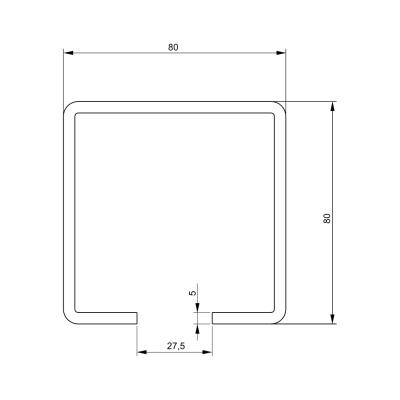

- 1x PSG 60.080_6m - vodicí C profil 80x80 mm, bez povrchové úpravy (černý)
- 1x PSG 60.080_3m - vodicí C profil 80x80 mm, bez povrchové úpravy (černý)
- 1x PSG 60.020 - spodní dojezdová kapsa

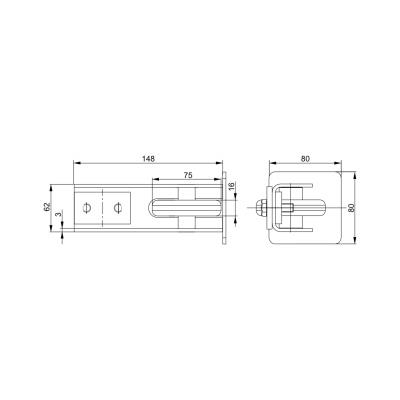

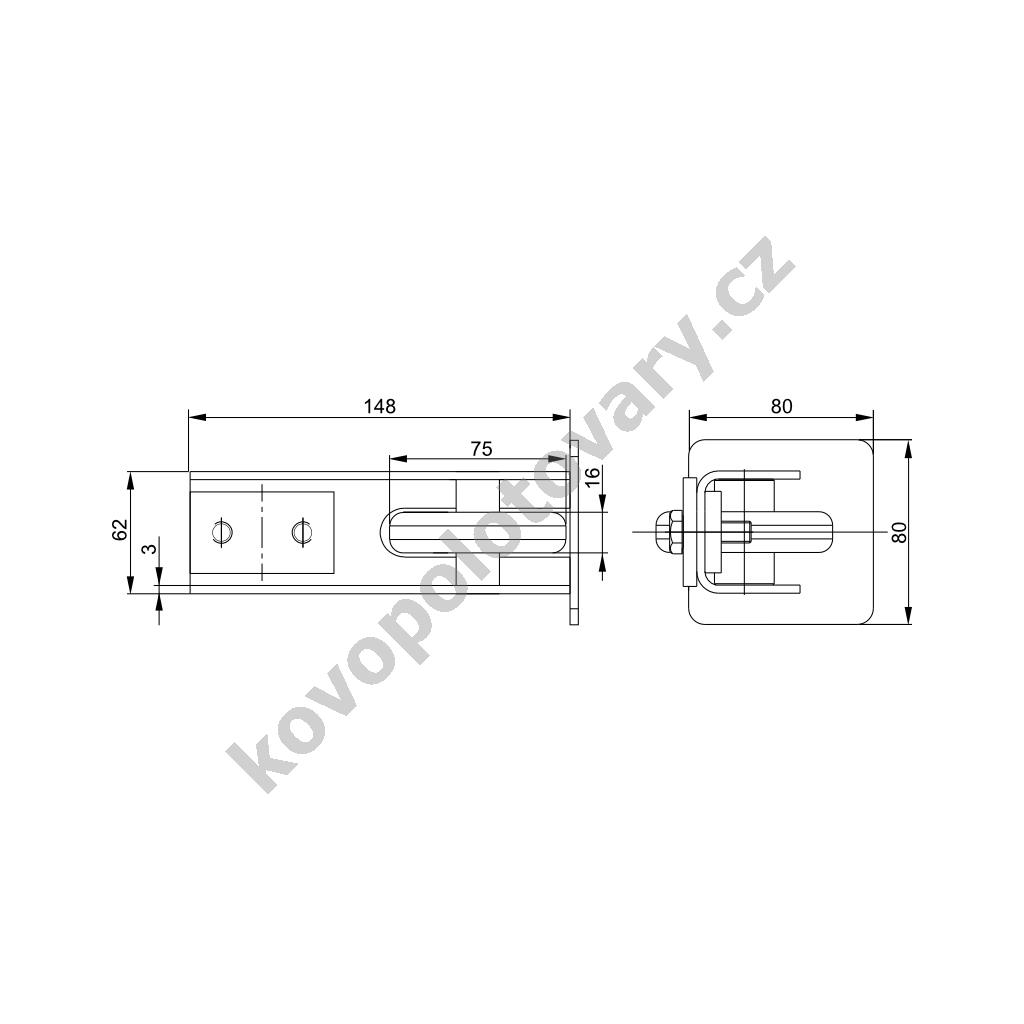

- 1x PSG 60.011.80 - dojezdové kolečko s krytkou C profilu
- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Tyto produkty jsou k nalezení v kategorii "BRÁNY, VRATA, DVEŘE -> Brány posuvné nesené -> Příslušenství -> Horní vedení, rolky".
Technické informace:
- Parametry brány
- Hmotnost brány: max. 700 kg (při šířce průjezdu 5,5 m)
- Šířka průjezdu: max. 6,5 m (při hmotnosti brány 500 kg)
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: žádná
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 700 |
| Pro šířku průjezdu | do 6,5 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 6 m |
| Délka balíku | 600 cm |
| Výrobce | PSG |
