3842-ZN0 - ZAMAK držák skla na trubku pr. 42,4 mm - model 38, pro nerezové zábradlí
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

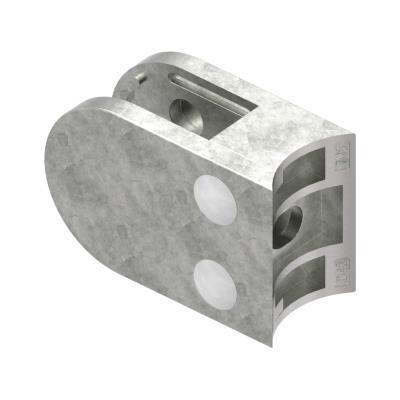

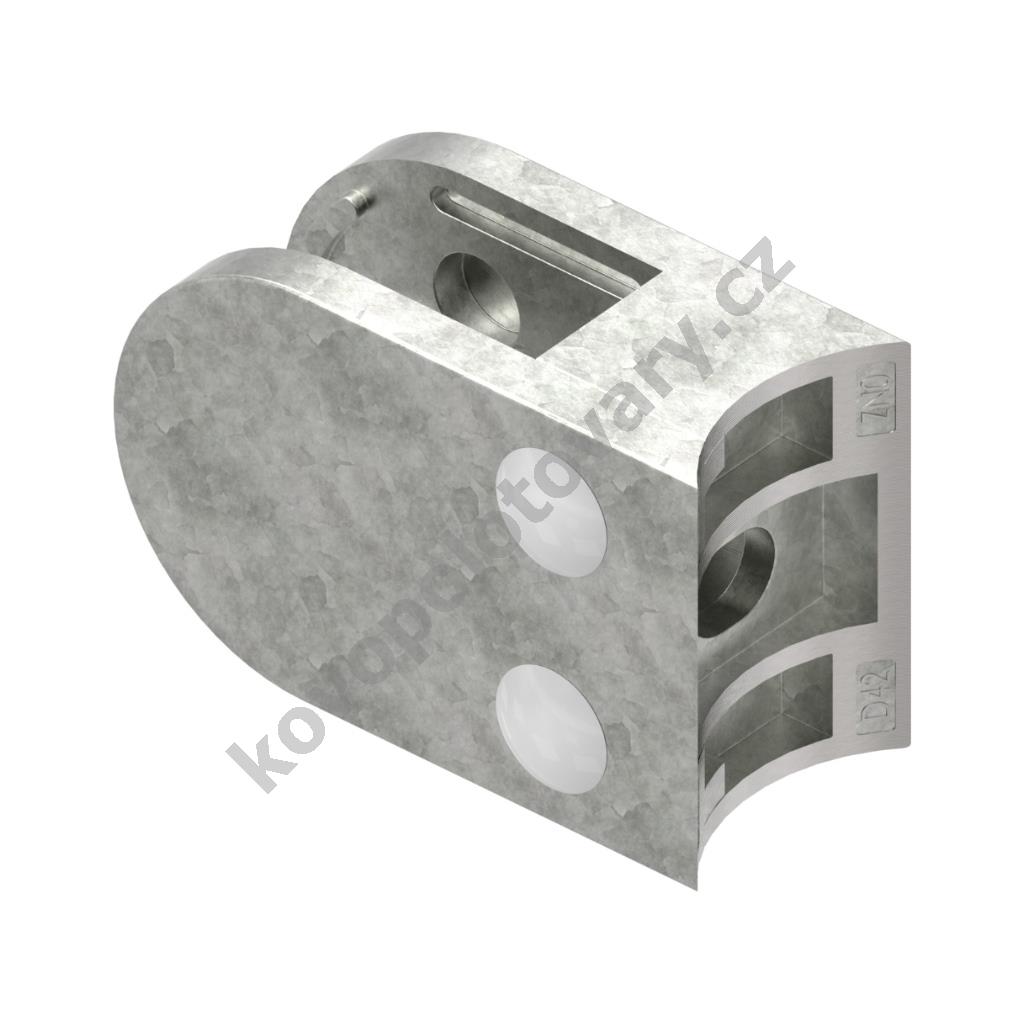

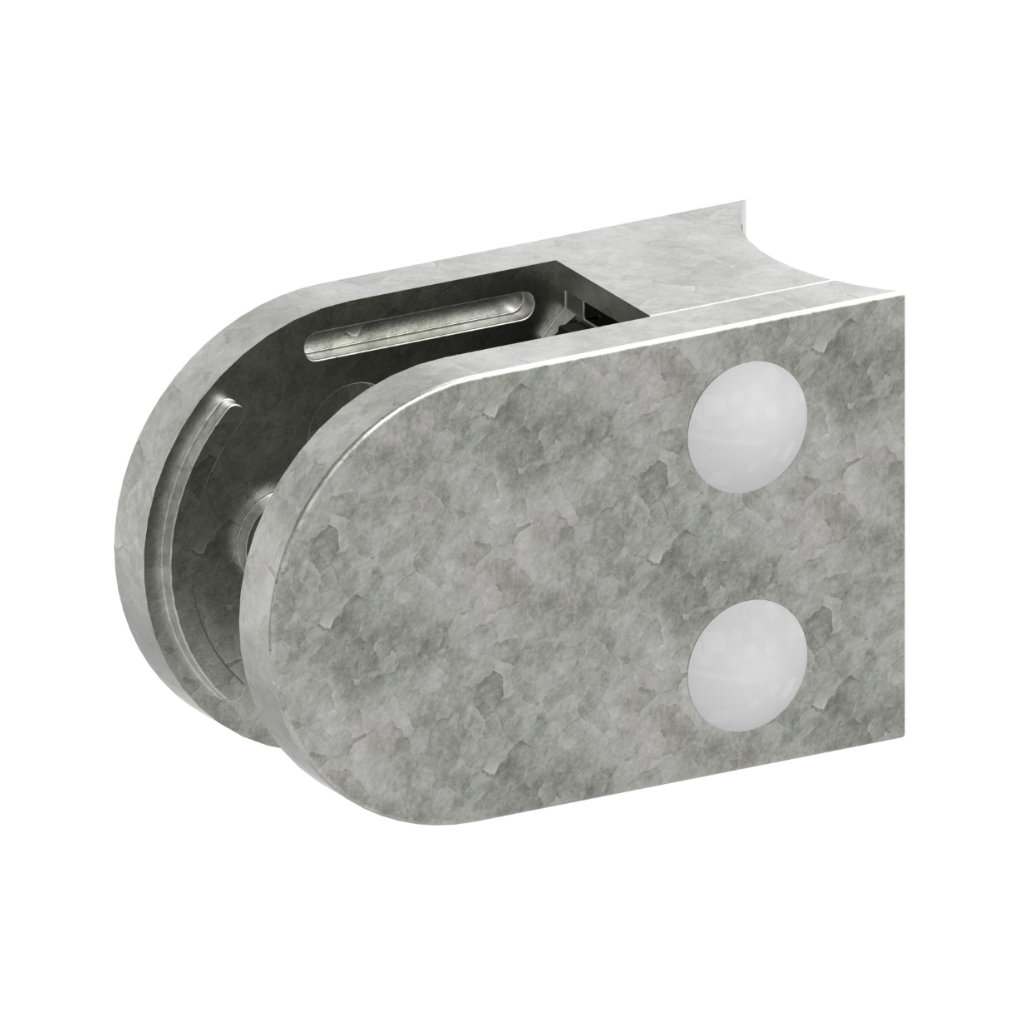

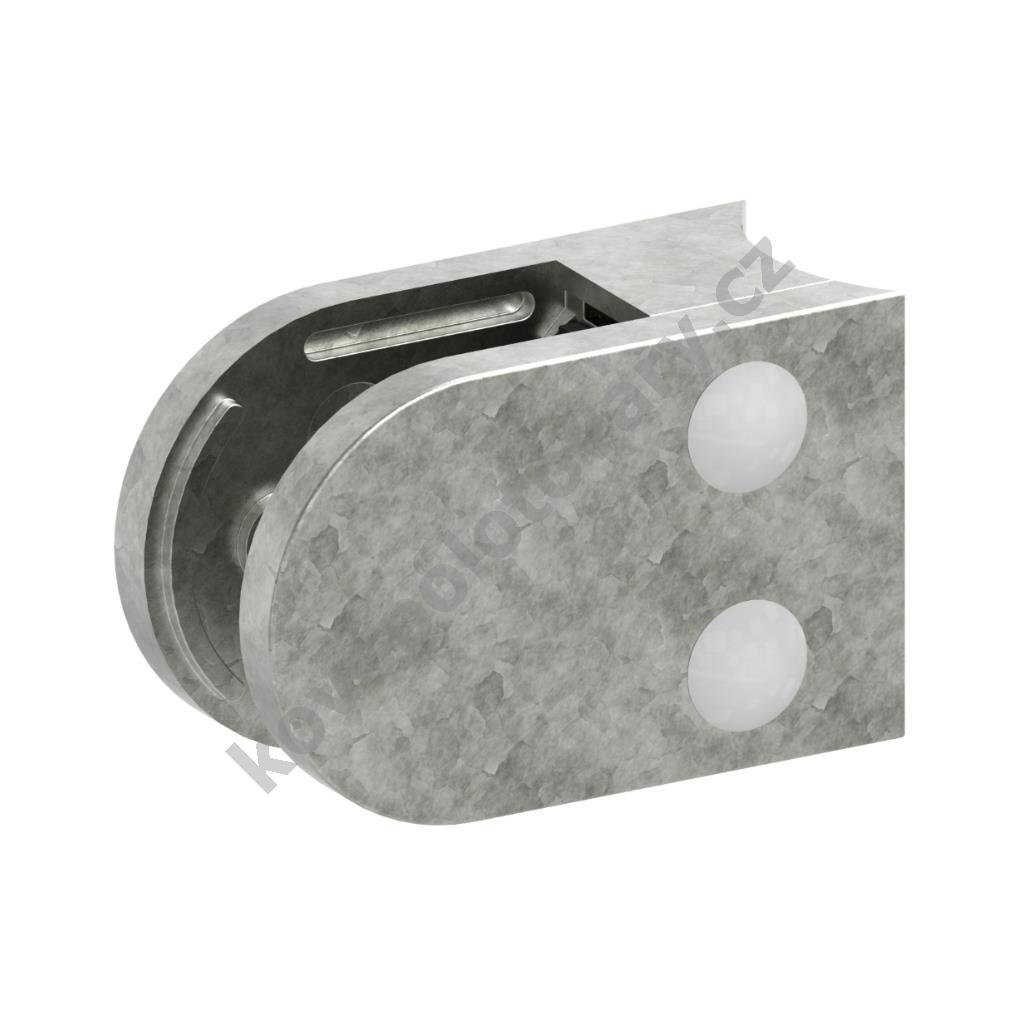

ZAMAK držák skla a plechu, model 38. Určeno pro vnitřní i venkovní použití v systémech stavebnicového nerezového zábradlí a schodišť.
Tento držák je technicky schválen (AbZ) německým institutem pro stavební inženýrství (DIBt). Bližší informace a specifikaci schválených způsobů montáže naleznete v záložce "Návody" na kartě tohoto produktu.

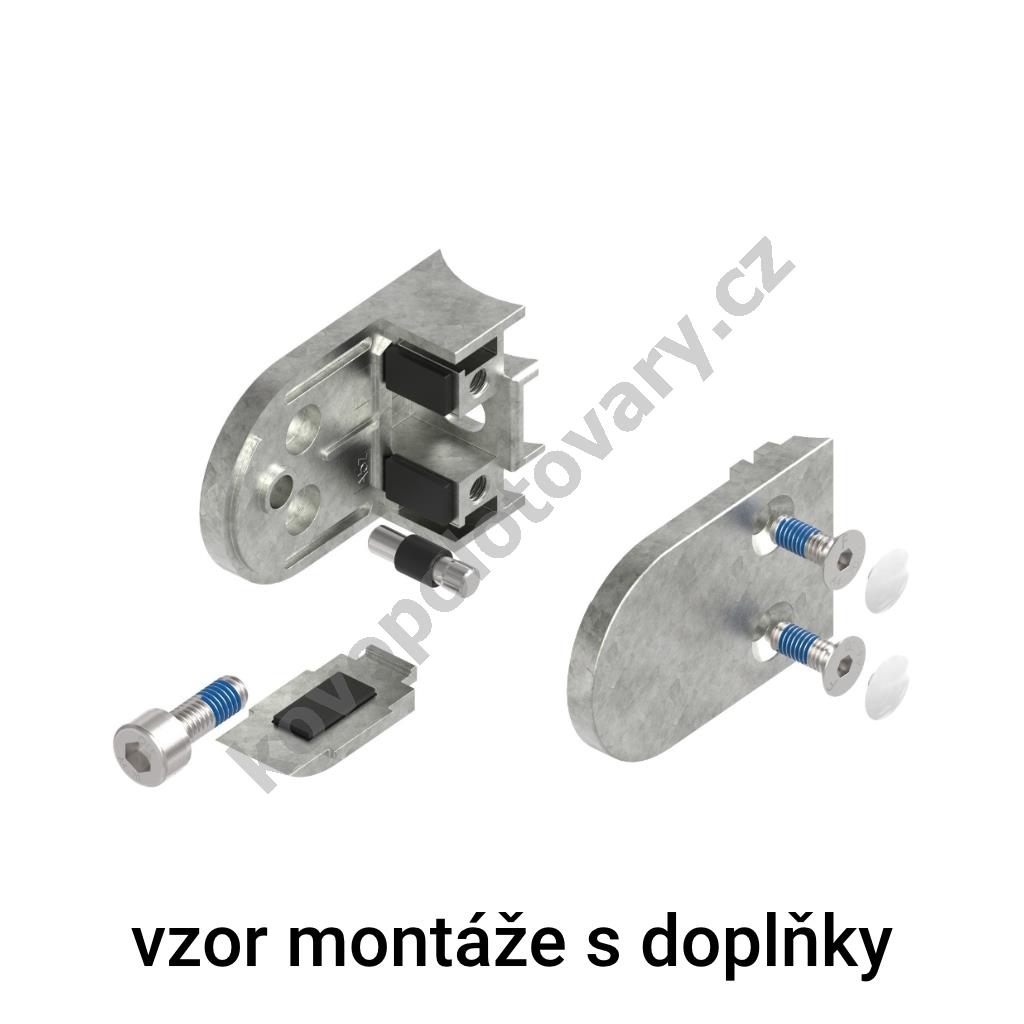

Při montáži zábradlí s bočním kotvením doporučujeme použít zajišťovací čepy nebo podpěry zabraňujicí vypadnutí výplně např. při roztavení těsnění vlivem požáru. Naleznete je v záložce "Příslušenství" na kartě tohoto produktu.
Obsah balení:
- 1x Držák (2 části)
- 2x Šroub M6x16 pro kompletaci držáku
- 1x Šroub M8x20 pro uchycení držáku
- 2x Krytka šroubu
Technické informace:
- Tvar: oblý
- Pro tloušťku plechu: 1,5 - 4 mm
- Pro tloušťku skla: 6 - 12,76 mm
- Uchycení: na sloupek pr. 42,4 mm
- Materiál: ZAMAK (tlaková slitina zinku, hliníku, hořčíku a mědi)

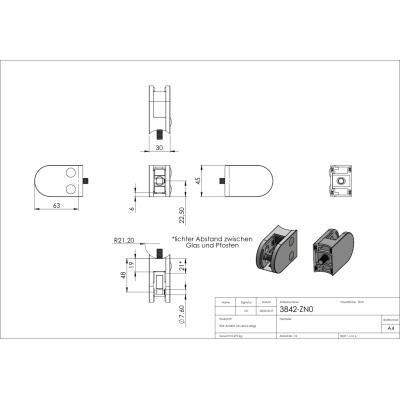

- Rozměry: viz technický výkres
- Důležité: těsnění není součástí balení. Vhodné těsnění naleznete v záložce "Příslušenství" na kartě tohoto produktu.
| Parametry | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchycení | na trubku pr. 42,4 mm |
| Typ závitu | M8 |
| Pro tloušťku výplně | 1,5 mm |
| Pro tloušťku výplně | 10 mm |
| Pro tloušťku výplně | 10,76 mm |
| Pro tloušťku výplně | 11,52 mm |
| Pro tloušťku výplně | 12 mm |
| Pro tloušťku výplně | 12,76 mm |
| Pro tloušťku výplně | 2 mm |
| Pro tloušťku výplně | 3 mm |
| Pro tloušťku výplně | 4 mm |
| Pro tloušťku výplně | 6 mm |
| Pro tloušťku výplně | 6,76 mm |
| Pro tloušťku výplně | 8 mm |
| Pro tloušťku výplně | 8,76 mm |
| Pro tloušťku výplně | 9,52 mm |
| Šířka | 63 mm |
| Výška | 45 mm |
| Hloubka | 30 mm |
| Zajišťovací čep | volitelné |
| Zajišťovací podpěra | volitelné |
| Tvar držáku | oblý |
| Model | 38 |
Související zboží
3801-GU - těsnění do držáku skla a plechu - model 38, 25 a 23, pro plech 1,5 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 38; Pro tloušťku výplně: 1,5;
Kód položky:3801-GU
3802-GU - těsnění do držáku skla a plechu - model 38, 25 a 23, pro plech 2 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 38; Pro tloušťku výplně: 2;
Kód položky:3802-GU
3803-GU - těsnění do držáku skla a plechu - model 38, 25 a 23, pro plech 3 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 38; Pro tloušťku výplně: 3;
Kód položky:3803-GU
3804-GU - těsnění do držáku skla a plechu - model 38, 25 a 23, pro plech 4 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 38; Pro tloušťku výplně: 4;
Kód položky:3804-GU
3806-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 6 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 6;
Kód položky:3806-GU
3807-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 6,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 6,76;
Kód položky:3807-GU
3808-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 8 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 8;
Kód položky:3808-GU
38095-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 9,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 9,52;
Kód položky:38095-GU
3809-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 8,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 8,76;
Kód položky:3809-GU
3810-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 10 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 10;
Kód položky:3810-GU
38115-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 11,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 11,52;
Kód položky:38115-GU
3811-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 10,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 10,76;
Kód položky:3811-GU
3812-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 12 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 12;
Kód položky:3812-GU
3813-GU - těsnění do držáku skla a plechu - model 38, 33, 25 a 23, pro sklo 12,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 23; 25; 33; 38; Pro tloušťku výplně: 12,76;
Kód položky:3813-GU
38-Boden-ZN0 - ZAMAK zajišťovací podpěra do držáku skla a plechu - model 38, pro nerezové zábradlí a schodiště
Materiál: ZAMAK; Model: 38; Povrchová úprava: bez úpravy;
Kód položky:38-Boden-ZN0
38-Stift - nerezový zajišťovací čep do držáku skla a plechu - model 38, AISI 316, pro nerezové zábradlí a schodiště
Materiál: ocel nerezová; Model: 38; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:38-Stift
55130-240 - nerezová trubka pr. 42,4 x 2 mm, AISI 304 brus, pro madlo a sloupek nerezového zábradlí
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr: 42,4; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55130-240
