3800-ZN0 - ZAMAK držák skla na rovinu - model 38, pro nerezové zábradlí
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

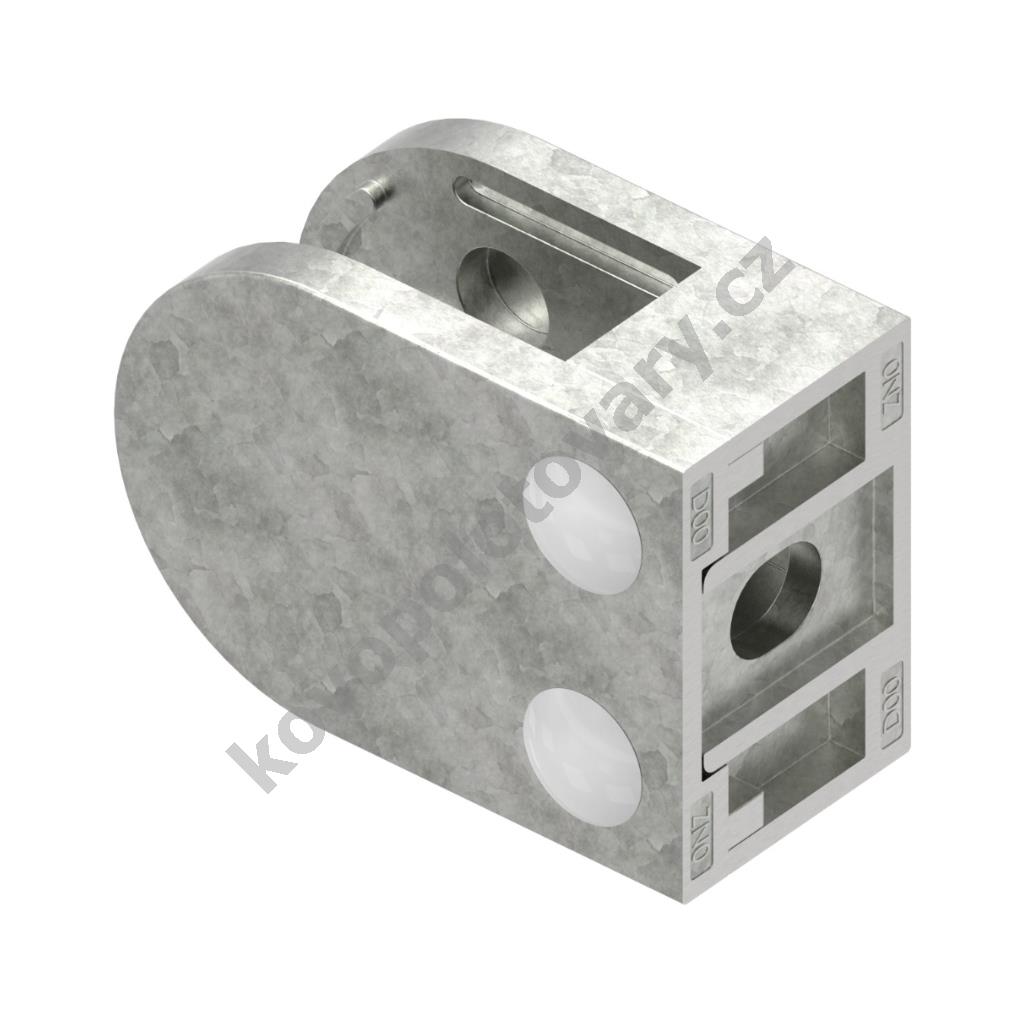

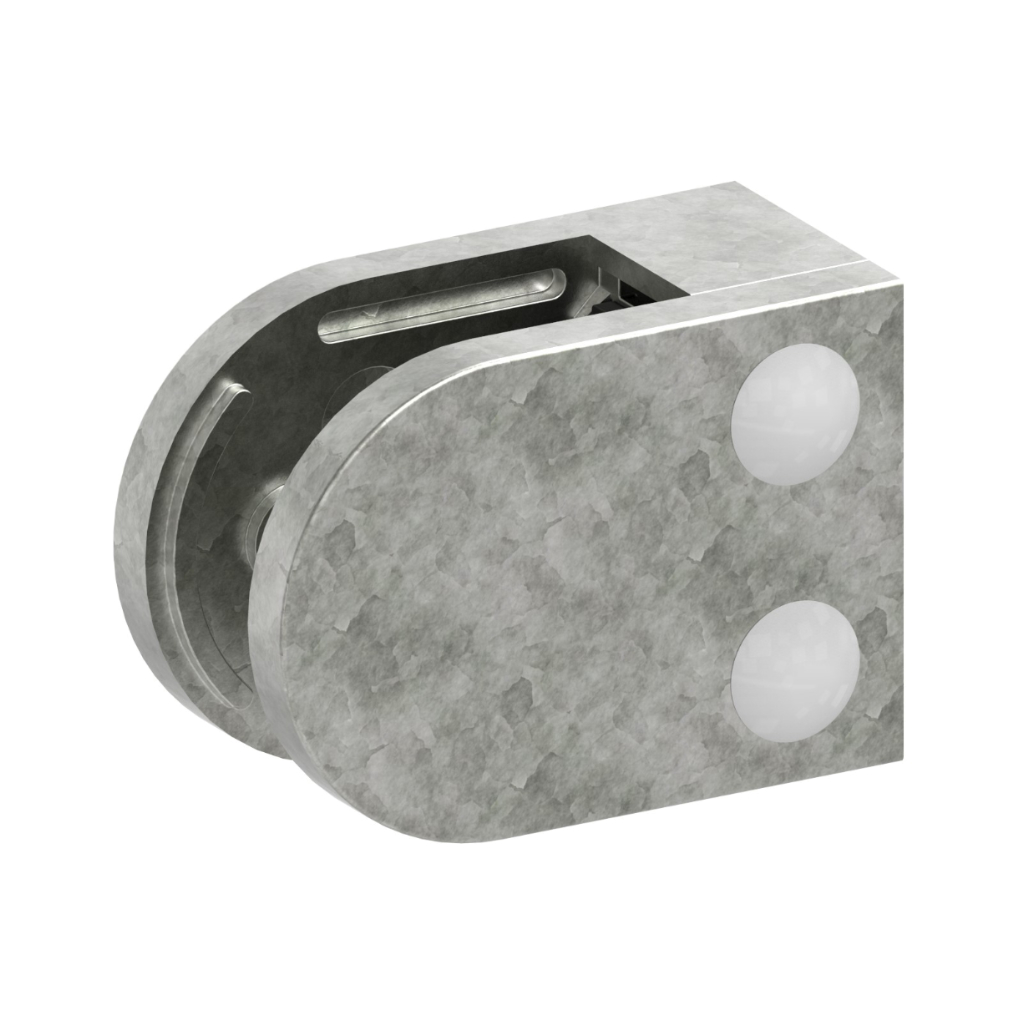

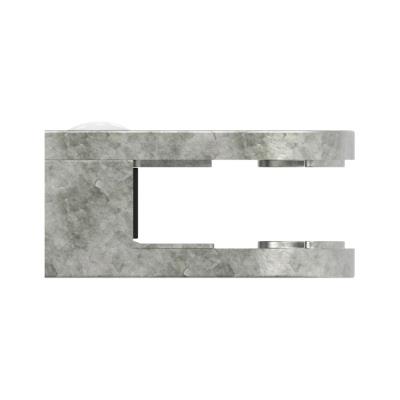

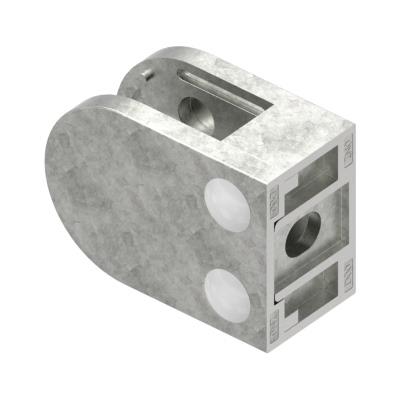

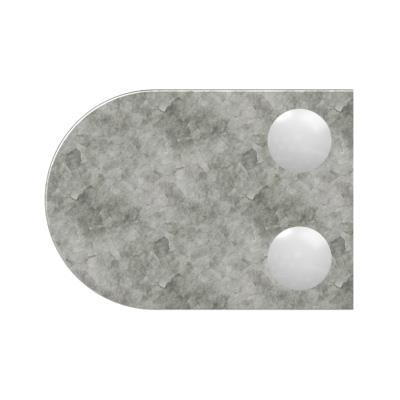

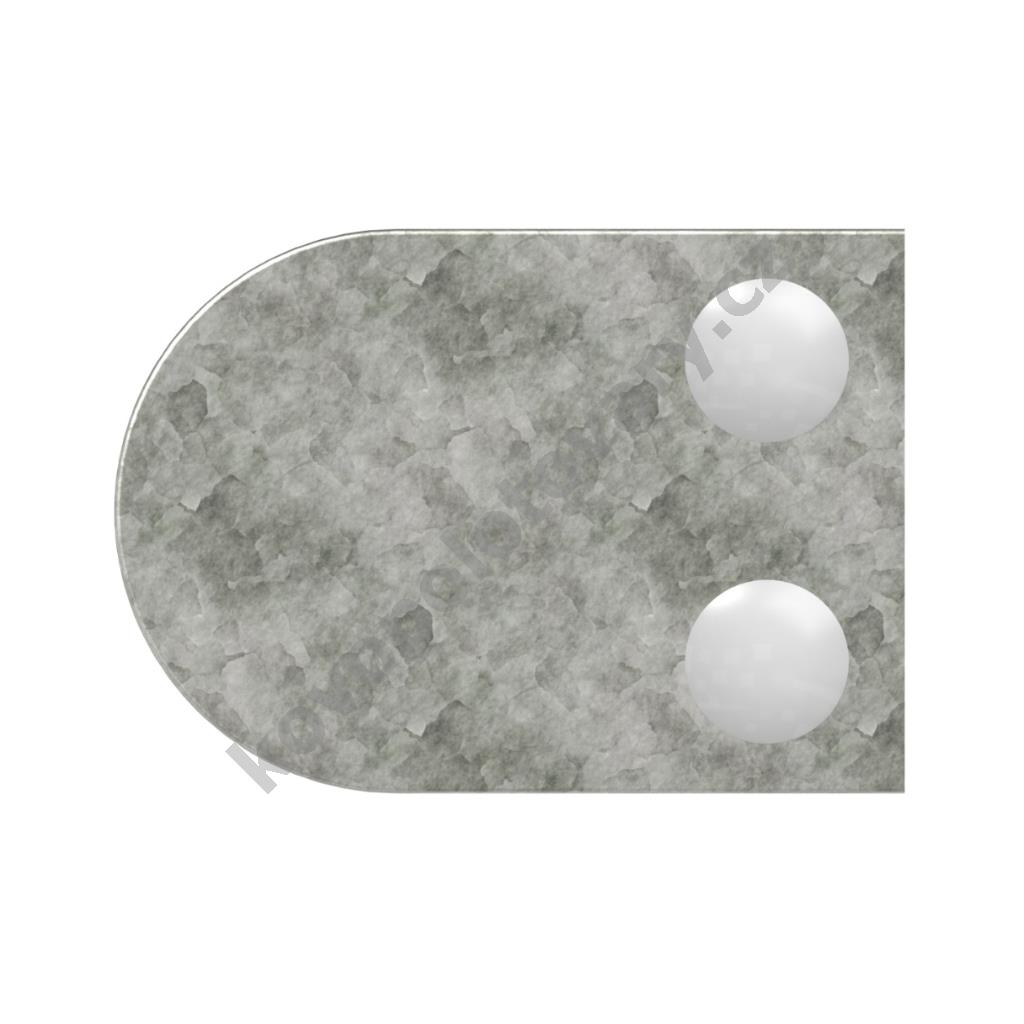

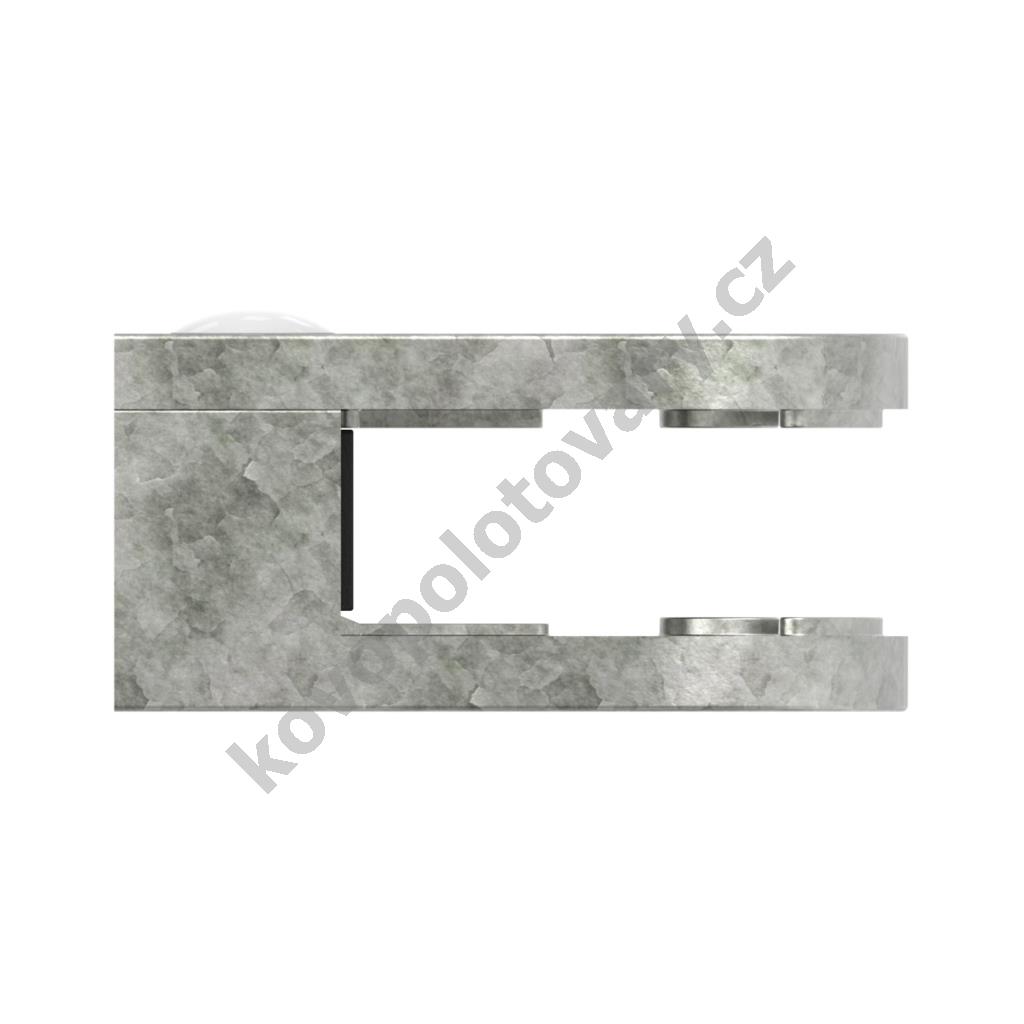

ZAMAK držák skla a plechu, model 38. Určeno pro vnitřní i venkovní použití v systémech stavebnicového nerezového zábradlí a schodišť.
Tento držák je technicky schválen (AbZ) německým institutem pro stavební inženýrství (DIBt). Bližší informace a specifikaci schválených způsobů montáže naleznete v záložce "Návody" na kartě tohoto produktu.

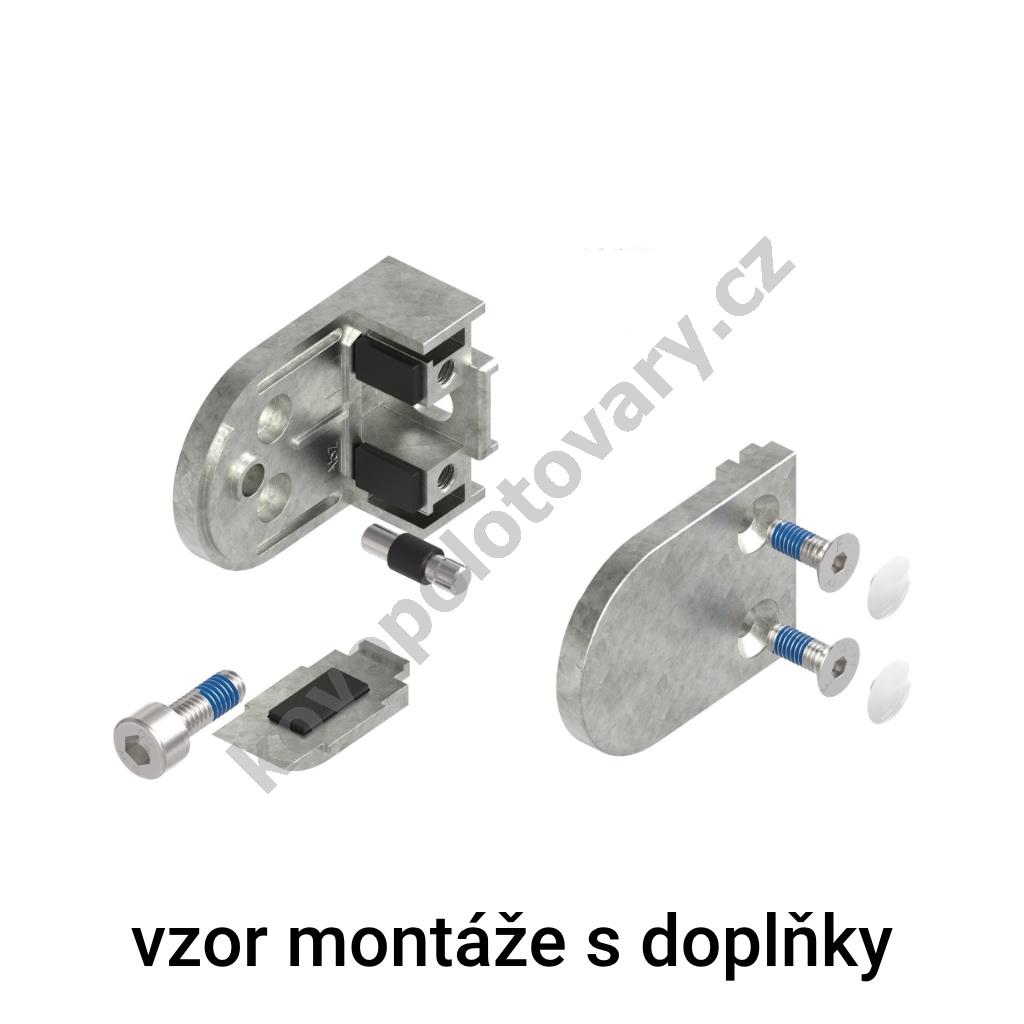

Při montáži zábradlí s bočním kotvením doporučujeme použít zajišťovací čepy nebo podpěry zabraňujicí vypadnutí výplně např. při roztavení těsnění vlivem požáru. Naleznete je v záložce "Příslušenství" na kartě tohoto produktu.
Obsah balení:
- 1x Držák (2 části)
- 2x Šroub M6x16 pro kompletaci držáku
- 1x Šroub M8x20 pro uchycení držáku
- 2x Krytka šroubu
Technické informace:
- Tvar: oblý
- Pro tloušťku plechu: 1,5 - 4 mm
- Pro tloušťku skla: 6 - 12,76 mm
- Uchycení: na rovinu
- Materiál: ZAMAK (tlaková slitina zinku, hliníku, hořčíku a mědi)

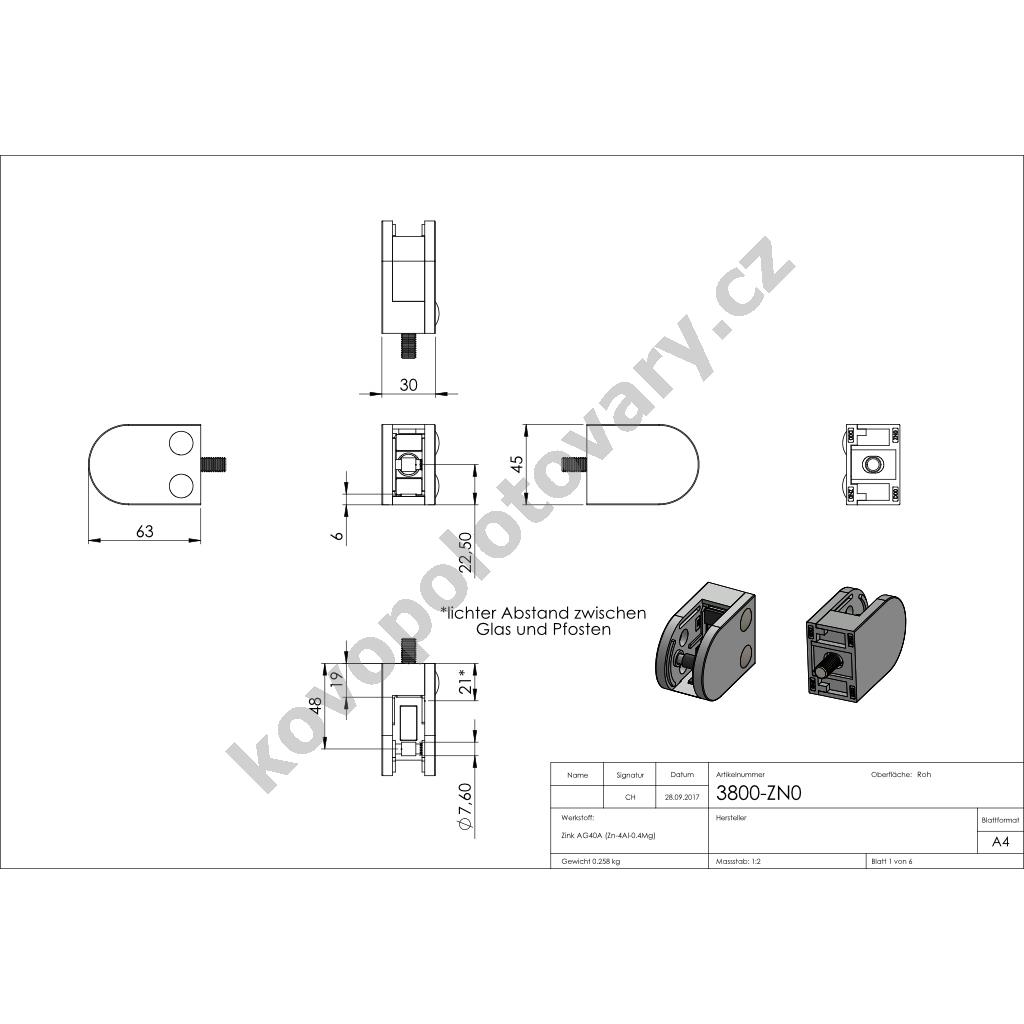

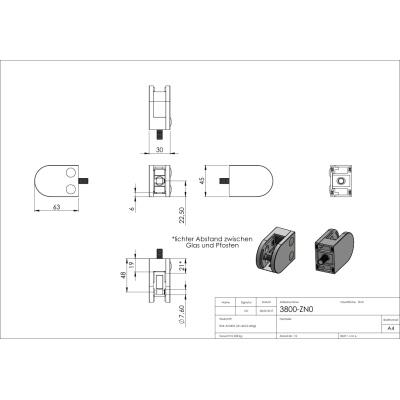

- Rozměry: viz technický výkres
- Důležité: těsnění není součástí balení. Vhodné těsnění naleznete v záložce "Příslušenství" na kartě tohoto produktu.
| Parametry | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchycení | na rovinu |
| Typ závitu | M8 |
| Pro tloušťku výplně | 1,5 mm |
| Pro tloušťku výplně | 10 mm |
| Pro tloušťku výplně | 10,76 mm |
| Pro tloušťku výplně | 11,52 mm |
| Pro tloušťku výplně | 12 mm |
| Pro tloušťku výplně | 12,76 mm |
| Pro tloušťku výplně | 2 mm |
| Pro tloušťku výplně | 3 mm |
| Pro tloušťku výplně | 4 mm |
| Pro tloušťku výplně | 6 mm |
| Pro tloušťku výplně | 6,76 mm |
| Pro tloušťku výplně | 8 mm |
| Pro tloušťku výplně | 8,76 mm |
| Pro tloušťku výplně | 9,52 mm |
| Šířka | 63 mm |
| Výška | 45 mm |
| Hloubka | 30 mm |
| Zajišťovací čep | volitelné |
| Zajišťovací podpěra | volitelné |
| Tvar držáku | oblý |
| Model | 38 |
