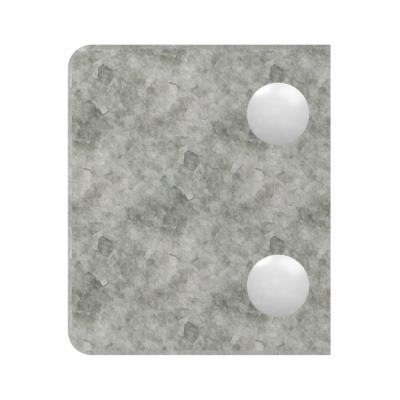

3500-ZN0 - ZAMAK držák skla na rovinu - model 35, pro nerezové zábradlí
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

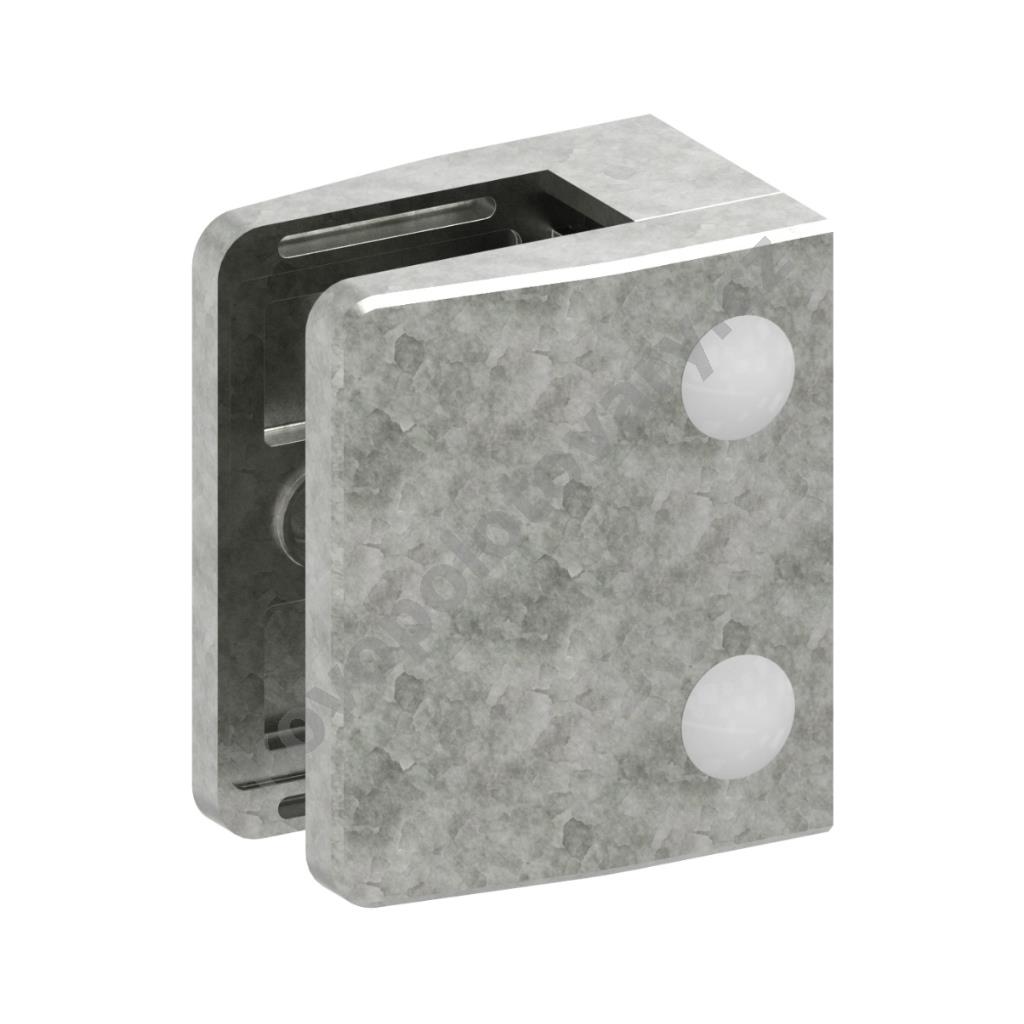

ZAMAK držák skla, model 35. Určeno pro vnitřní i venkovní použití v systémech stavebnicového nerezového zábradlí a schodišť.
Tento držák je technicky schválen (AbZ) německým institutem pro stavební inženýrství (DIBt). Bližší informace a specifikaci schválených způsobů montáže naleznete v záložce "Návody" na kartě tohoto produktu.

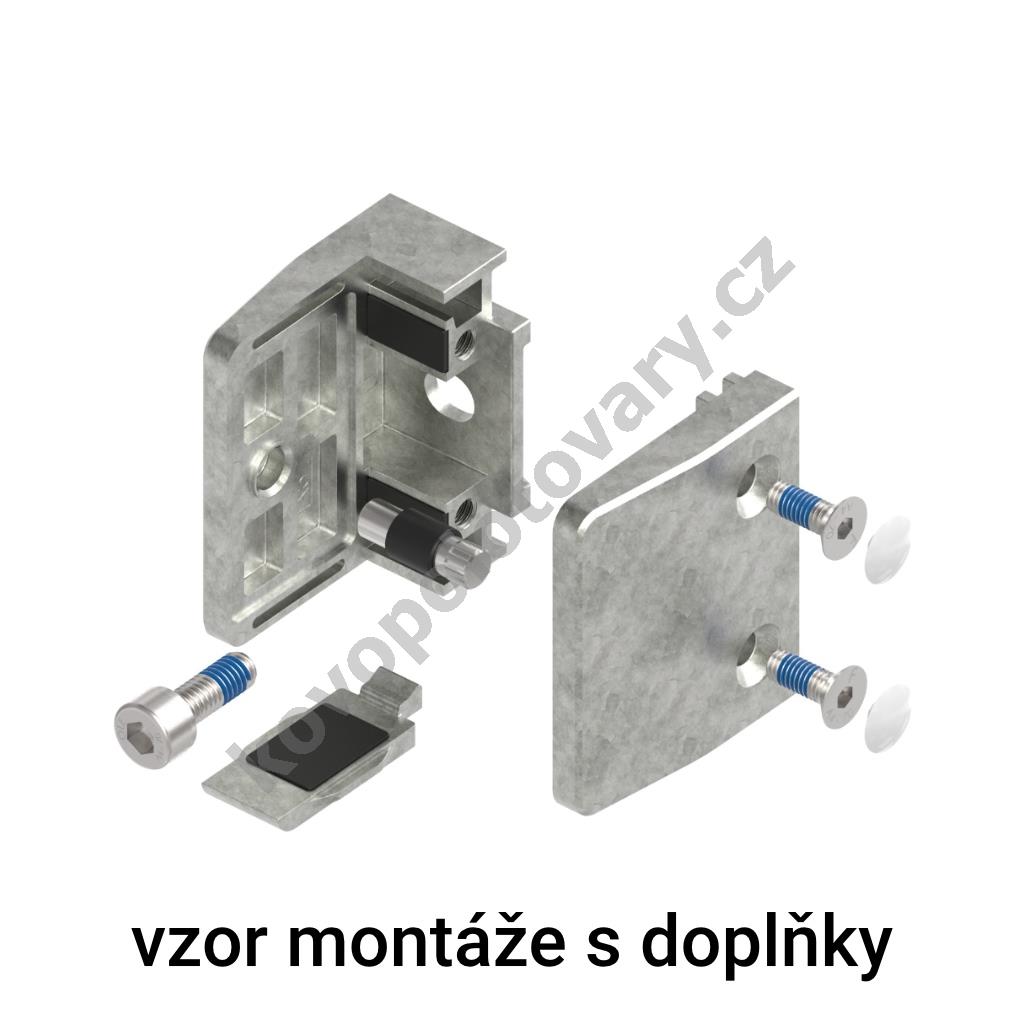

Při montáži zábradlí s bočním kotvením doporučujeme použít zajišťovací čepy nebo podpěry zabraňujicí vypadnutí výplně např. při roztavení těsnění vlivem požáru. Naleznete je v záložce "Příslušenství" na kartě tohoto produktu.
Obsah balení:
- 1x Držák (2 části)
- 2x Šroub M6x16 pro kompletaci držáku
- 1x Šroub M8x20 pro uchycení držáku
- 2x Krytka šroubu
Technické informace:
- Tvar: hranatý
- Pro tloušťku skla: 8 - 17,52 mm
- Uchycení: na rovinu
- Materiál: ZAMAK (tlaková slitina zinku, hliníku, hořčíku a mědi)

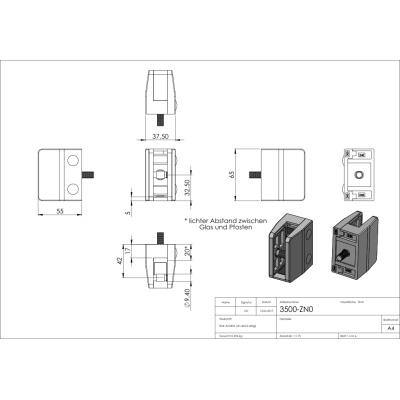

- Rozměry: viz technický výkres
- Důležité: těsnění není součástí balení. Vhodné těsnění naleznete v záložce "Příslušenství" na kartě tohoto produktu.
| Parametry | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchycení | na rovinu |
| Typ závitu | M8 |
| Pro tloušťku výplně | 10 mm |
| Pro tloušťku výplně | 10,76 mm |
| Pro tloušťku výplně | 11,52 mm |
| Pro tloušťku výplně | 12 mm |
| Pro tloušťku výplně | 12,76 mm |
| Pro tloušťku výplně | 13,52 mm |
| Pro tloušťku výplně | 16,76 mm |
| Pro tloušťku výplně | 17,52 mm |
| Pro tloušťku výplně | 8 mm |
| Pro tloušťku výplně | 8,76 mm |
| Pro tloušťku výplně | 9,52 mm |
| Šířka | 55 mm |
| Výška | 65 mm |
| Hloubka | 37,5 mm |
| Zajišťovací čep | volitelné |
| Zajišťovací podpěra | volitelné |
| Tvar držáku | hranatý |
| Model | 35 |
Související zboží
3508-GU - těsnění do držáku skla a plechu - model 35, pro sklo 8 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 8;
Kód položky:3508-GU
35095-GU - těsnění do držáku skla a plechu - model 35, pro sklo 9,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 9,52;
Kód položky:35095-GU
3509-GU - těsnění do držáku skla a plechu - model 35, pro sklo 8,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 8,76;
Kód položky:3509-GU
3510-GU - těsnění do držáku skla a plechu - model 35, pro sklo 10 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 10;
Kód položky:3510-GU
35115-GU - těsnění do držáku skla a plechu - model 35, pro sklo 11,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 11,52;
Kód položky:35115-GU
3511-GU - těsnění do držáku skla a plechu - model 35, pro sklo 10,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 10,76;
Kód položky:3511-GU
3512-GU - těsnění do držáku skla a plechu - model 35, pro sklo 12 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 12;
Kód položky:3512-GU
3513-GU - těsnění do držáku skla a plechu - model 35, pro sklo 12,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 12,76;
Kód položky:3513-GU
3514-GU - těsnění do držáku skla a plechu - model 35, pro sklo 13,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 13,52;
Kód položky:3514-GU
3516-GU - těsnění do držáku skla a plechu - model 35, pro sklo 16,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 16,76;
Kód položky:3516-GU
3517-GU - těsnění do držáku skla a plechu - model 35, pro sklo 17,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 35; Pro tloušťku výplně: 17,52;
Kód položky:3517-GU
35-Boden-ZN0 - ZAMAK zajišťovací podpěra do držáku skla a plechu - model 35, pro nerezové zábradlí a schodiště
Materiál: ZAMAK; Model: 35; Povrchová úprava: bez úpravy;
Kód položky:35-Boden-ZN0
35-Stift - nerezový zajišťovací čep do držáku skla a plechu - model 35, AISI 316, pro nerezové zábradlí a schodiště
Materiál: ocel nerezová; Model: 35; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:35-Stift
Nerezové madlo zábradlí - hranol profilu 40x40 x 2 mm brus
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr / průřez : 40 x 40; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55400-240
