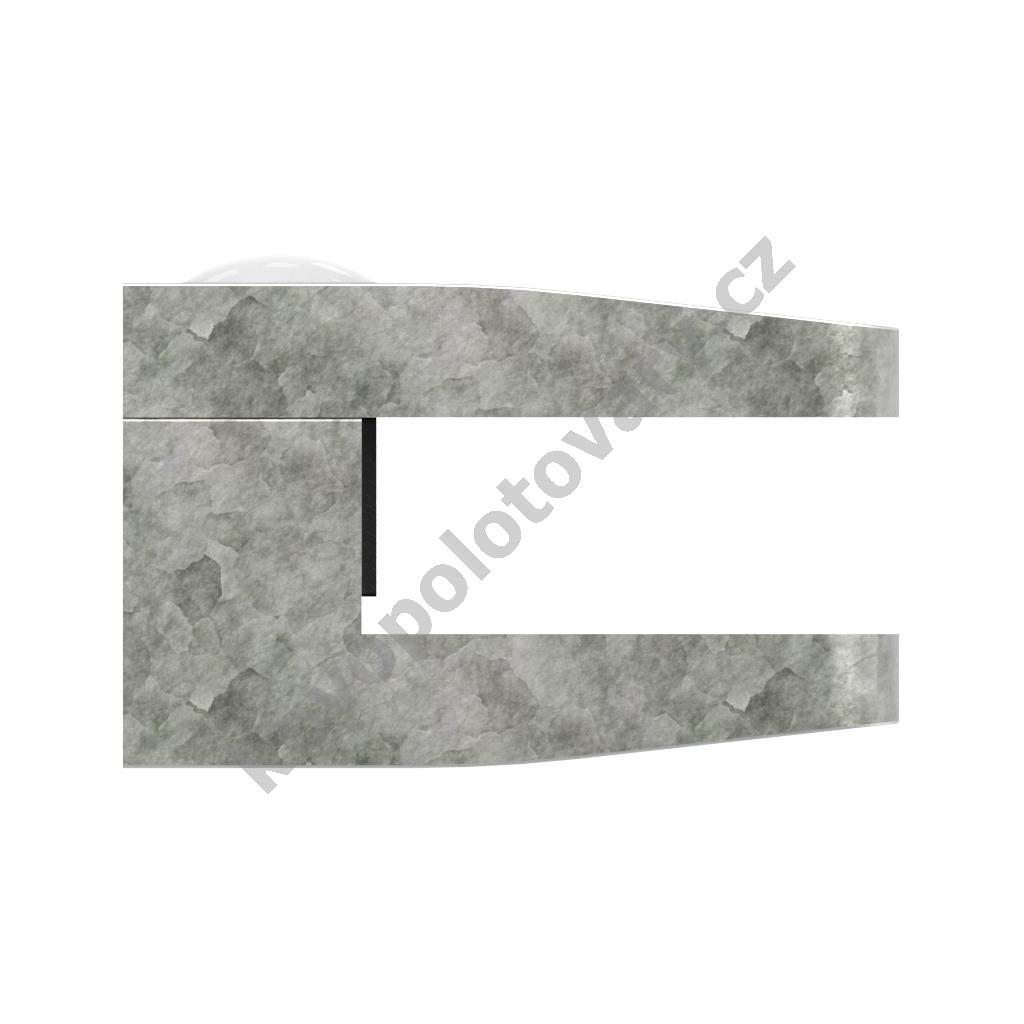

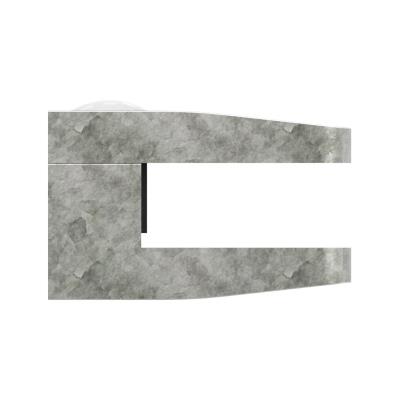

3400-ZN0 - ZAMAK držák skla na rovinu - model 34, pro nerezové zábradlí
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

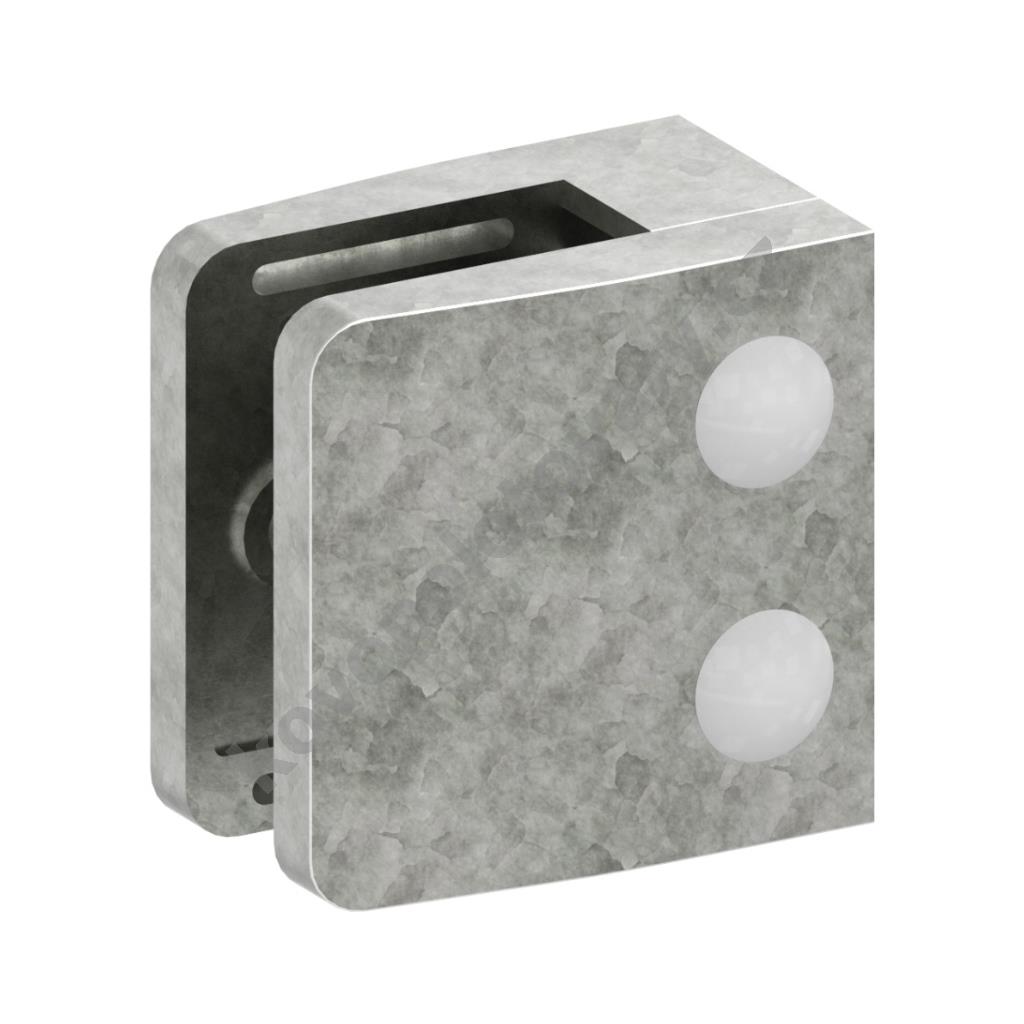

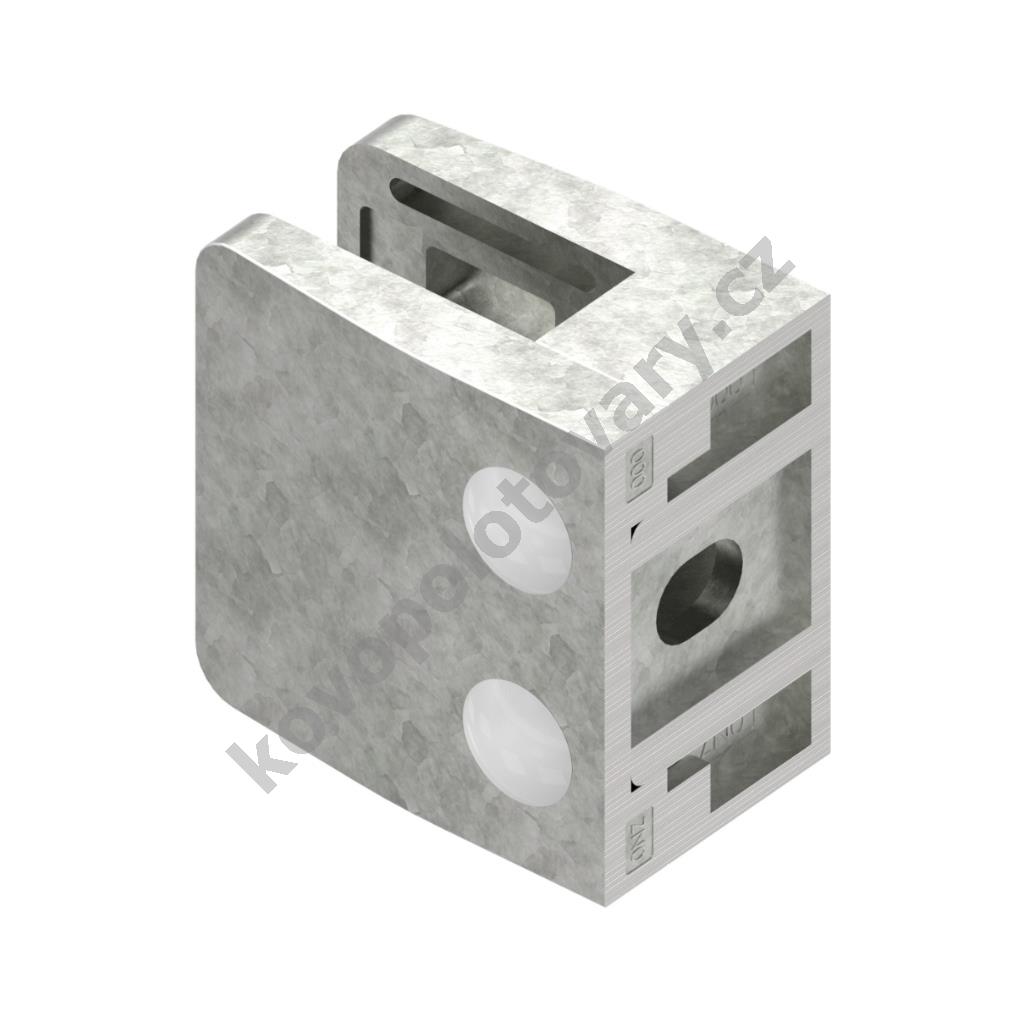

ZAMAK držák skla a plechu, model 34. Určeno pro vnitřní i venkovní použití v systémech stavebnicového nerezového zábradlí a schodišť.
Tento držák je technicky schválen (AbZ) německým institutem pro stavební inženýrství (DIBt). Bližší informace a specifikaci schválených způsobů montáže naleznete v záložce "Návody" na kartě tohoto produktu.
Při montáži zábradlí s bočním kotvením doporučujeme použít zajišťovací čepy nebo podpěry zabraňujicí vypadnutí výplně např. při roztavení těsnění vlivem požáru. Naleznete je v záložce "Příslušenství" na kartě tohoto produktu.

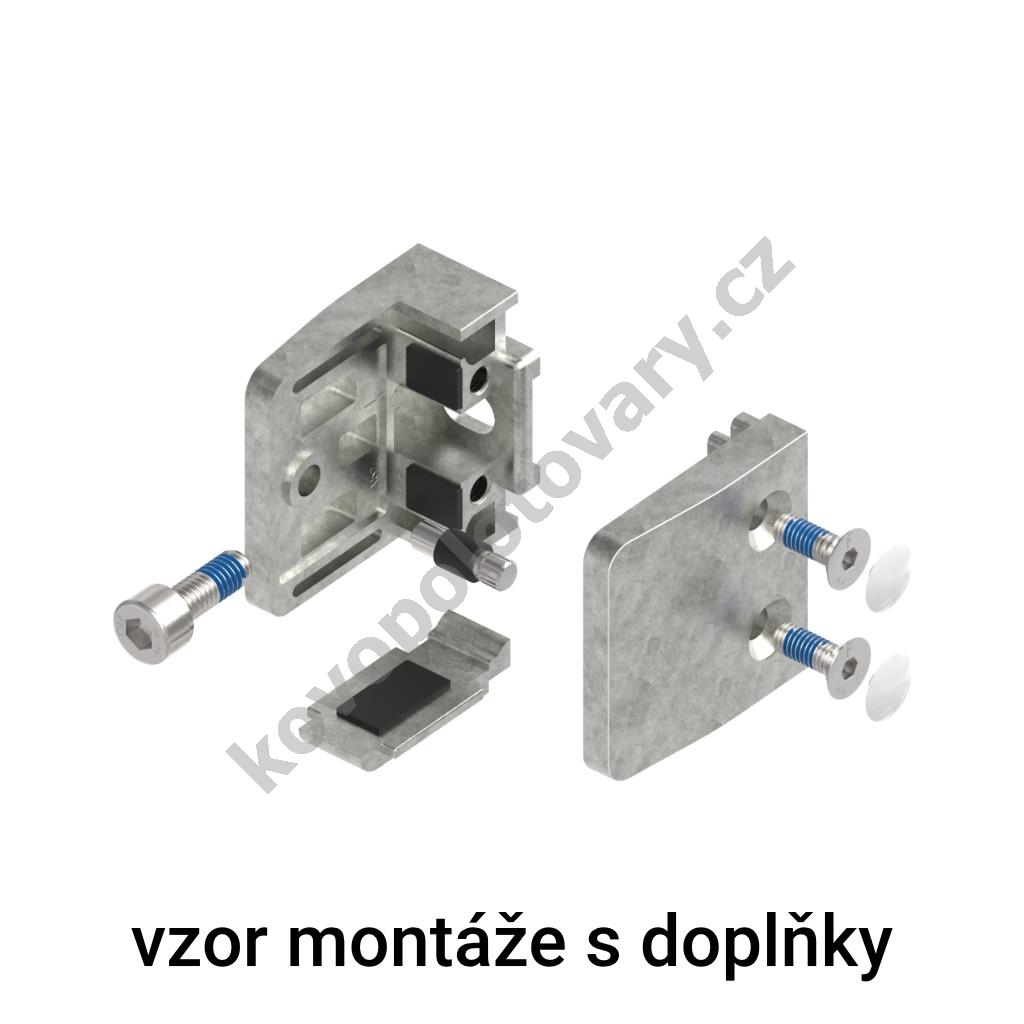

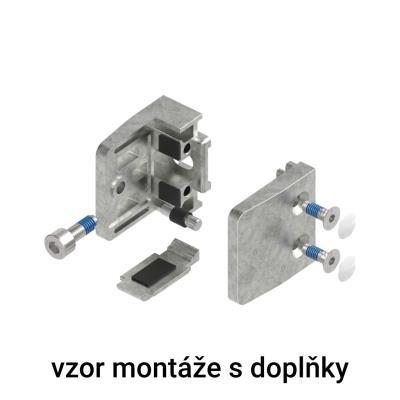

Obsah balení:
- 1x Držák (2 části)
- 2x Šroub M6x16 pro kompletaci držáku
- 1x Šroub M8x20 pro uchycení držáku
- 2x Krytka šroubu
Technické informace:
- Tvar: hranatý
- Pro tloušťku plechu: 1,5 - 4 mm
- Pro tloušťku skla: 8 - 12,76 mm
- Uchycení: na rovinu
- Materiál: ZAMAK (tlaková slitina zinku, hliníku, hořčíku a mědi)

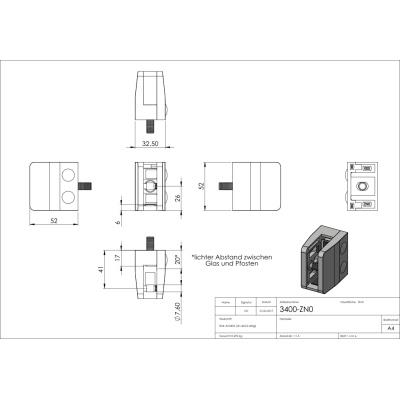

- Rozměry: viz technický výkres
- Důležité: těsnění není součástí balení. Vhodné těsnění naleznete v záložce "Příslušenství" na kartě tohoto produktu.
| Parametry | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchycení | na rovinu |
| Typ závitu | M8 |
| Pro tloušťku výplně | 1,5 mm |
| Pro tloušťku výplně | 10 mm |
| Pro tloušťku výplně | 10,76 mm |
| Pro tloušťku výplně | 11,52 mm |
| Pro tloušťku výplně | 12 mm |
| Pro tloušťku výplně | 12,76 mm |
| Pro tloušťku výplně | 2 mm |
| Pro tloušťku výplně | 3 mm |
| Pro tloušťku výplně | 4 mm |
| Pro tloušťku výplně | 8 mm |
| Pro tloušťku výplně | 8,76 mm |
| Pro tloušťku výplně | 9,52 mm |
| Šířka | 52 mm |
| Výška | 52 mm |
| Hloubka | 32,5 mm |
| Zajišťovací čep | volitelné |
| Zajišťovací podpěra | volitelné |
| Tvar držáku | hranatý |
| Model | 34 |
Související zboží
3401-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14 pro plech 1,5 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 1,5;
Kód položky:3401-GU
3402-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro plech 2 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 2;
Kód položky:3402-GU
3403-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro plech 3 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 3;
Kód položky:3403-GU
3404-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro plech 4 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 4;
Kód položky:3404-GU
3408-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 8 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 8;
Kód položky:3408-GU
34095-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 9,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 9,52;
Kód položky:34095-GU
3409-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 8,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 8,76;
Kód položky:3409-GU
3410-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 10 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 10;
Kód položky:3410-GU
34115-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 11,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 11,52;
Kód položky:34115-GU
3411-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 10,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 10,76;
Kód položky:3411-GU
3412-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 12 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 12;
Kód položky:3412-GU
3413-GU - těsnění do držáku skla a plechu - model 34, 26, 24 a 14, pro sklo 12,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 14; 24; 26; 34; Pro tloušťku výplně: 12,76;
Kód položky:3413-GU
34-Boden-ZN0 - ZAMAK zajišťovací podpěra do držáku skla a plechu - model 34, pro nerezové zábradlí a schodiště
Materiál: ZAMAK; Model: 34; Povrchová úprava: bez úpravy;
Kód položky:34-Boden-ZN0
34-Stift - nerezový zajišťovací čep do držáku skla a plechu - model 34, AISI 316, pro nerezové zábradlí a schodiště
Materiál: ocel nerezová; Model: 34; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:34-Stift
Nerezové madlo zábradlí - hranol profilu 40x40 x 2 mm brus
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr / průřez : 40 x 40; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55400-240
Alternativy
1400-ZN0 - ZAMAK držák skla na rovinu - model 14, pro nerezové zábradlí
Hloubka: 32,5; Materiál: ZAMAK; Model: 14; Povrchová úprava: bez úpravy; Pro tloušťku výplně: 1,5; 10; 10,76; 11,52; 12; 12,76; 2; 3; 4; 8; 8,76; 9,52; Šířka: 52; Tvar držáku: hranatý; Typ závitu: M8; Uchycení: na rovinu; Výška: 52; Zajišťovací čep: ano; Zajišťovací podpěra: volitelné;
Kód položky:1400-ZN0
