3100-ZN0 - ZAMAK držák skla na rovinu - model 31, pro nerezové zábradlí
- Popis
- Parametry
- Příslušenství
- Alternativy
- Návody ke stažení
- Video
- Články
- Dotaz na produkt
Popis

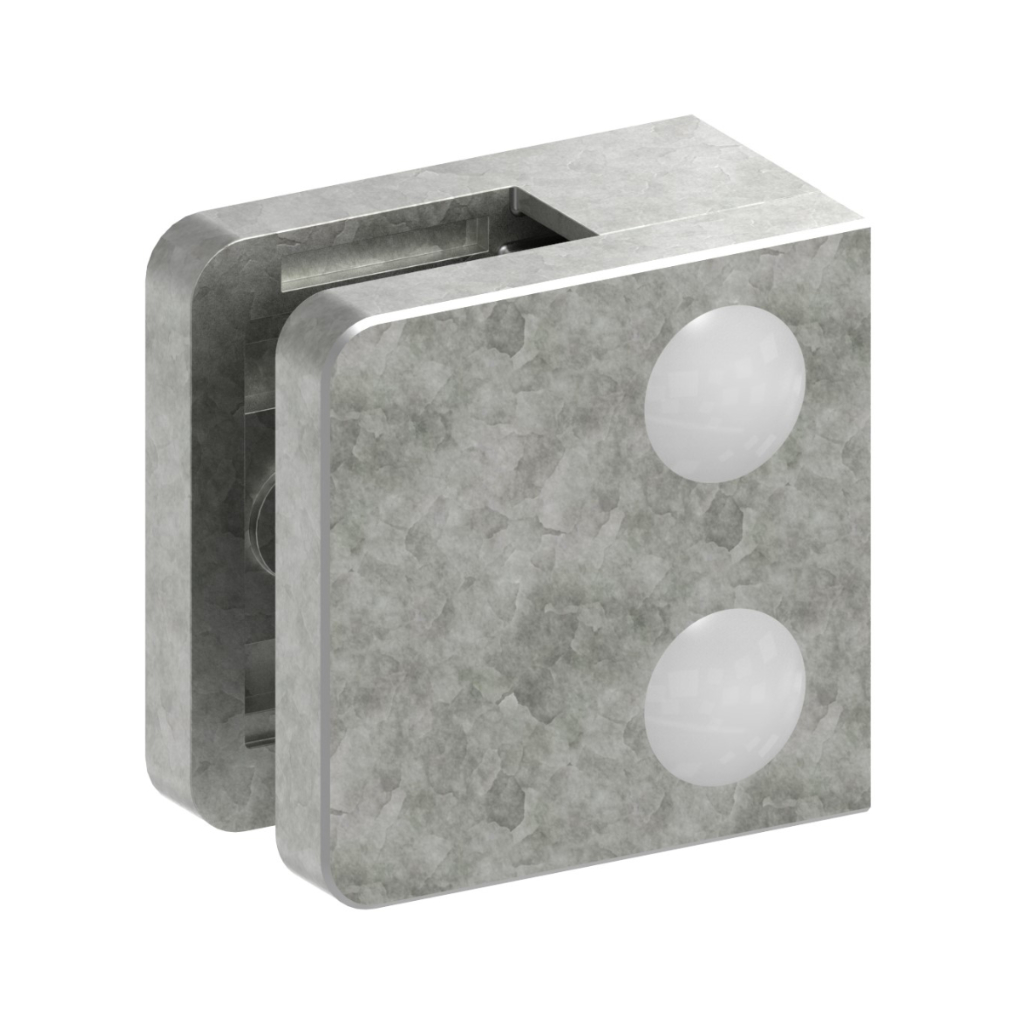

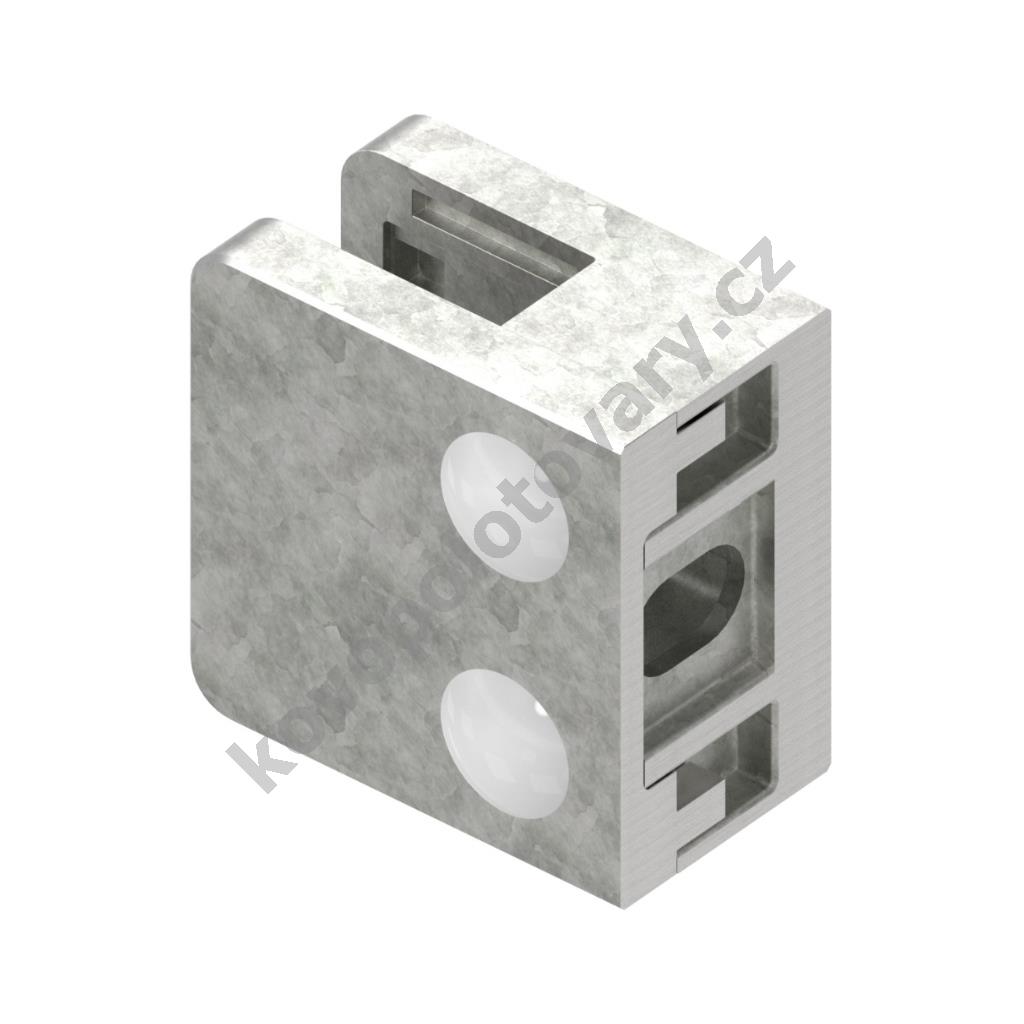

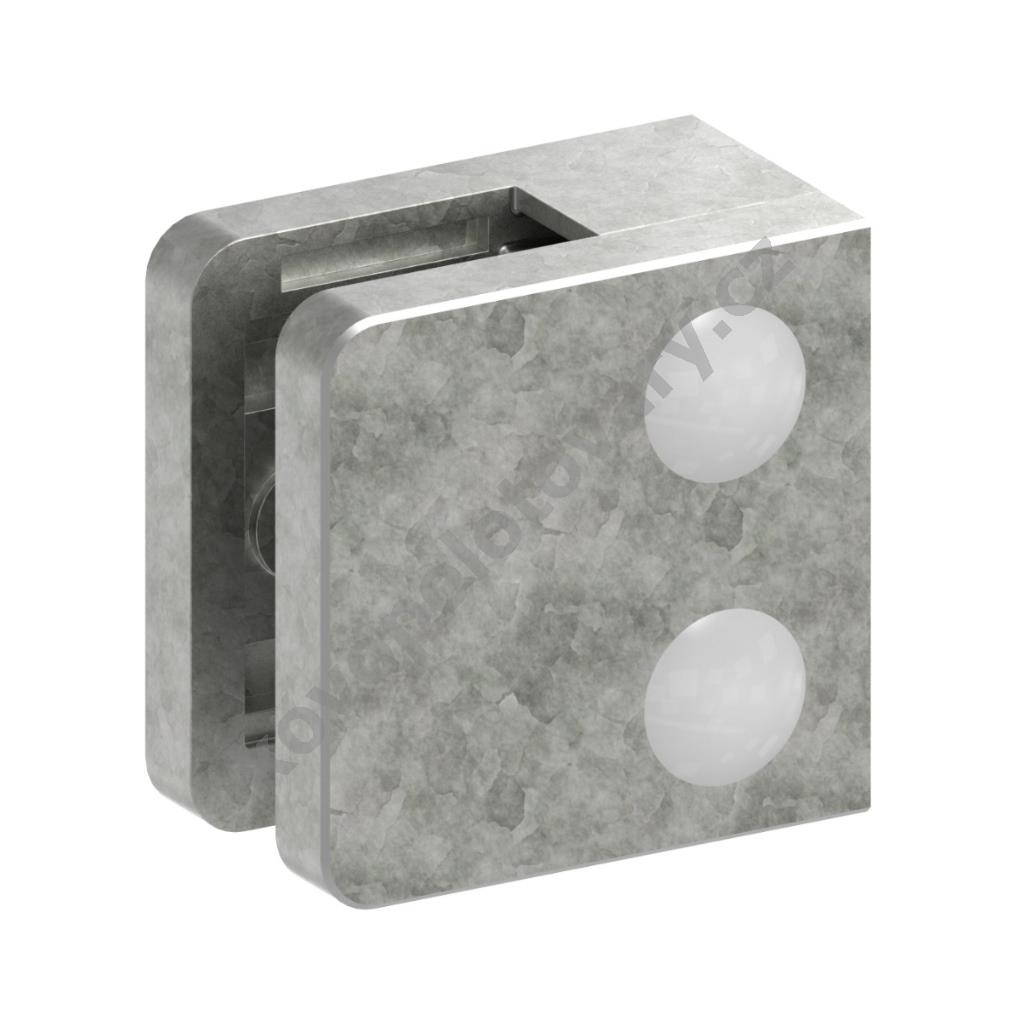

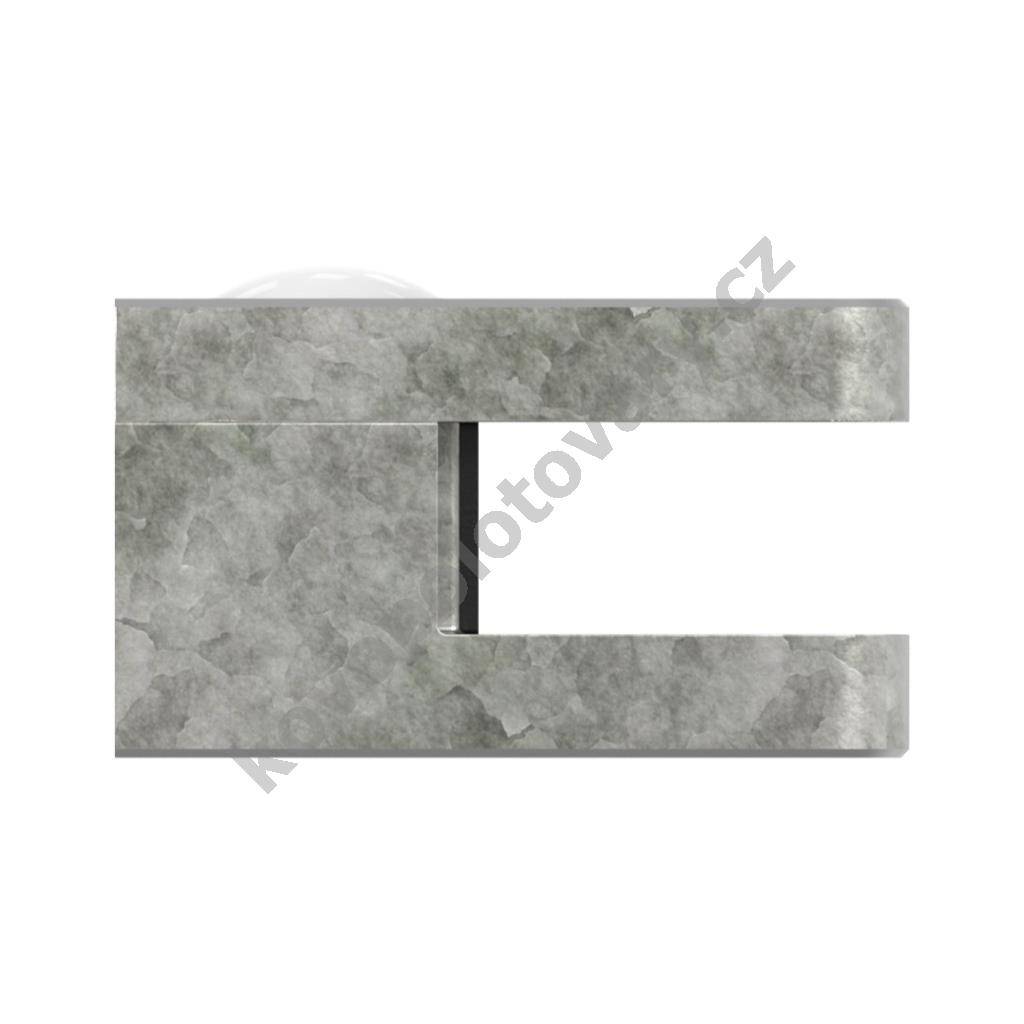

ZAMAK držák skla a plechu, model 31. Určeno pro vnitřní i venkovní použití v systémech stavebnicového nerezového zábradlí a schodišť.
Tento držák je technicky schválen (AbZ) německým institutem pro stavební inženýrství (DIBt). Bližší informace a specifikaci schválených způsobů montáže naleznete v záložce "Návody" na kartě tohoto produktu.
Při montáži zábradlí s bočním kotvením doporučujeme použít zajišťovací čepy nebo podpěry zabraňujicí vypadnutí výplně např. při roztavení těsnění vlivem požáru. Naleznete je v záložce "Příslušenství" na kartě tohoto produktu.

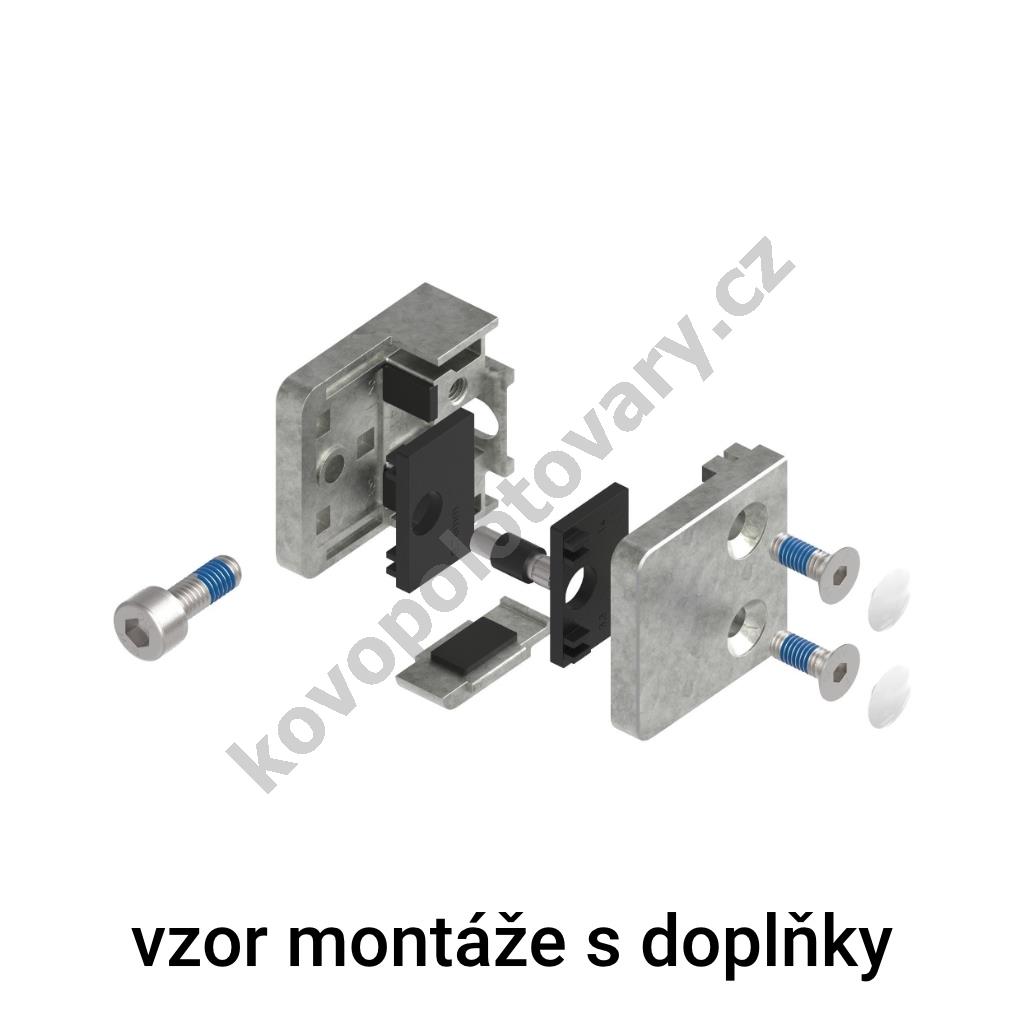

Obsah balení:
- 1x Držák (2 části)
- 2x Šroub M6x16 pro kompletaci držáku
- 1x Šroub M8x20 pro uchycení držáku
- 2x Krytka šroubu
Technické informace:
- Tvar: hranatý
- Pro tloušťku plechu: 1,5 - 4 mm
- Pro tloušťku skla: 6 - 10,76 mm
- Uchycení: na rovinu
- Materiál: ZAMAK (tlaková slitina zinku, hliníku, hořčíku a mědi)

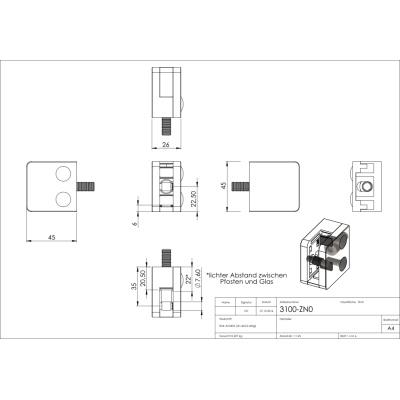

- Rozměry: viz technický výkres
- Důležité: těsnění není součástí balení. Vhodné těsnění naleznete v záložce "Příslušenství" na kartě tohoto produktu.
| Parametry | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchycení | na rovinu |
| Typ závitu | M8 |
| Pro tloušťku výplně | 1,5 mm |
| Pro tloušťku výplně | 10 mm |
| Pro tloušťku výplně | 10,76 mm |
| Pro tloušťku výplně | 2 mm |
| Pro tloušťku výplně | 3 mm |
| Pro tloušťku výplně | 4 mm |
| Pro tloušťku výplně | 6 mm |
| Pro tloušťku výplně | 6,76 mm |
| Pro tloušťku výplně | 8 mm |
| Pro tloušťku výplně | 8,76 mm |
| Pro tloušťku výplně | 9,52 mm |
| Šířka | 45 mm |
| Výška | 45 mm |
| Hloubka | 26 mm |
| Zajišťovací čep | volitelné |
| Zajišťovací podpěra | volitelné |
| Tvar držáku | hranatý |
| Model | 31 |
Související zboží
3101-GU - těsnění do držáku skla a plechu - model 31, pro plech 1,5 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 1,5;
Kód položky:3101-GU
3102-GU - těsnění do držáku skla a plechu - model 31, pro plech 2 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 2;
Kód položky:3102-GU
3103-GU - těsnění do držáku skla a plechu - model 31, pro plech 3 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 3;
Kód položky:3103-GU
3104-GU - těsnění do držáku skla a plechu - model 31, pro plech 4 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 4;
Kód položky:3104-GU
3106-GU - těsnění do držáku skla a plechu - model 31, pro sklo 6 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 6;
Kód položky:3106-GU
3107-GU - těsnění do držáku skla a plechu - model 31, pro sklo 6,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 6,76;
Kód položky:3107-GU
3108-GU - těsnění do držáku skla a plechu - model 31, pro sklo 8 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 8;
Kód položky:3108-GU
31095-GU - těsnění do držáku skla a plechu - model 31, pro sklo 9,52 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 9,52;
Kód položky:31095-GU
3109-GU - těsnění do držáku skla a plechu - model 31, pro sklo 8,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 8,76;
Kód položky:3109-GU
3110-GU - těsnění do držáku skla a plechu - model 31, pro sklo 10 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 10;
Kód položky:3110-GU
3111-GU - těsnění do držáku skla a plechu - model 31, pro sklo 10,76 mm, pro zábradlí a schodiště
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 10,76;
Kód položky:3111-GU
31-Boden-ZN0 - ZAMAK zajišťovací podpěra do držáku skla a plechu - model 31, pro nerezové zábradlí a schodiště
Materiál: ZAMAK; Model: 31; Povrchová úprava: bez úpravy;
Kód položky:31-Boden-ZN0
31-Stift - nerezový zajišťovací čep do držáku skla a plechu - model 31, AISI 316, pro nerezové zábradlí a schodiště
Materiál: ocel nerezová; Model: 31; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:31-Stift
Nerezové madlo zábradlí - hranol profilu 40x40 x 2 mm brus
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr / průřez : 40 x 40; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55400-240
