Popis
Sestava komponent pro výrobu pojezdu posuvné samonosné (nesené) brány do 13,1 m průjezdní šířky a celkové hmotnosti do 1180 kg. Při dokoupení dalšího C profilu lze tuto sadu použít až do 13,5 m šířky průjezdu a hmotnosti do 1200 kg.

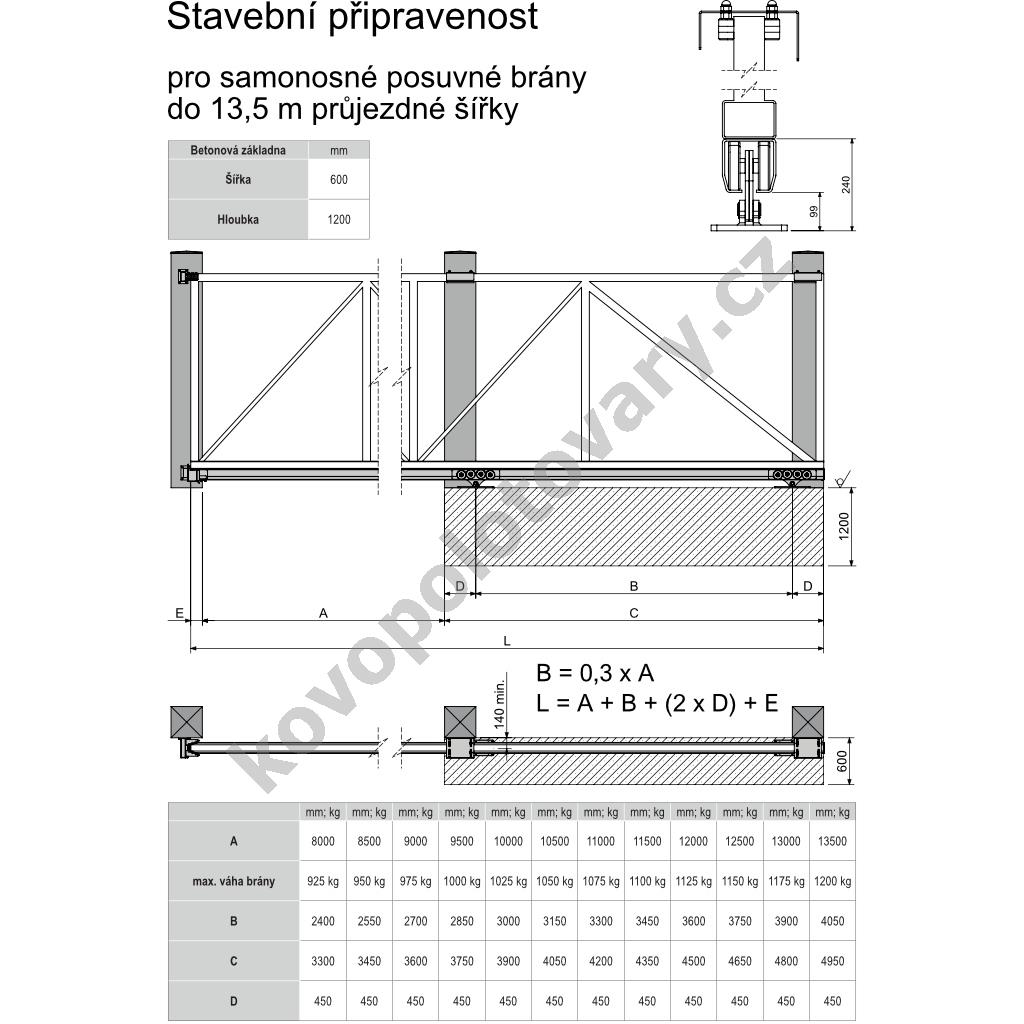

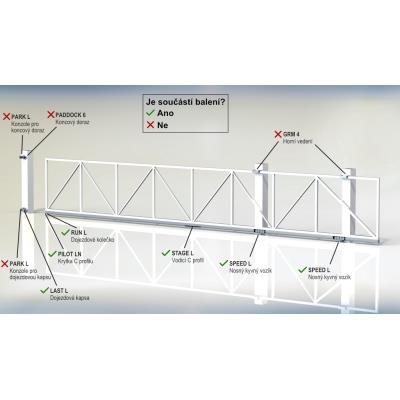

Schéma stavební připravenosti (údaje pro konstrukci brány a rozměry pro betonování základu) lze vidět na doplňujícím obrázku.

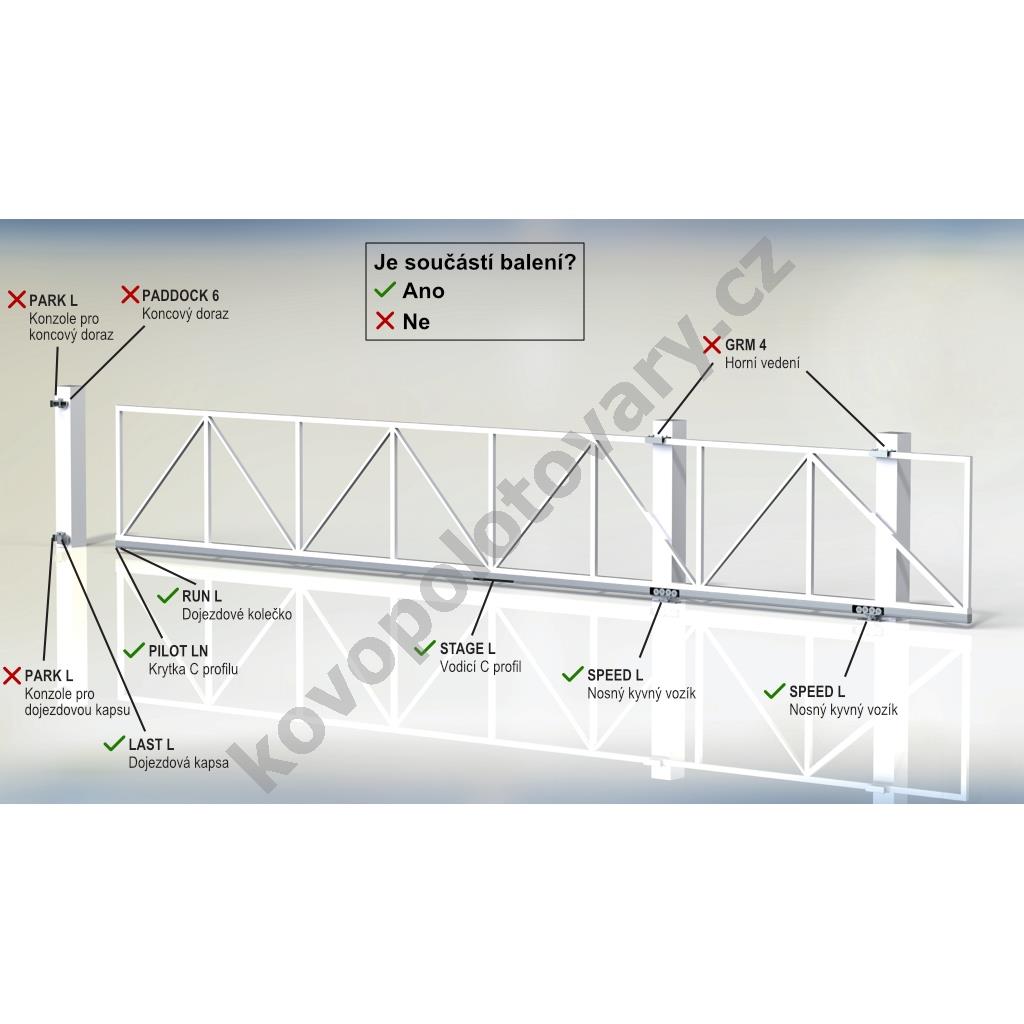

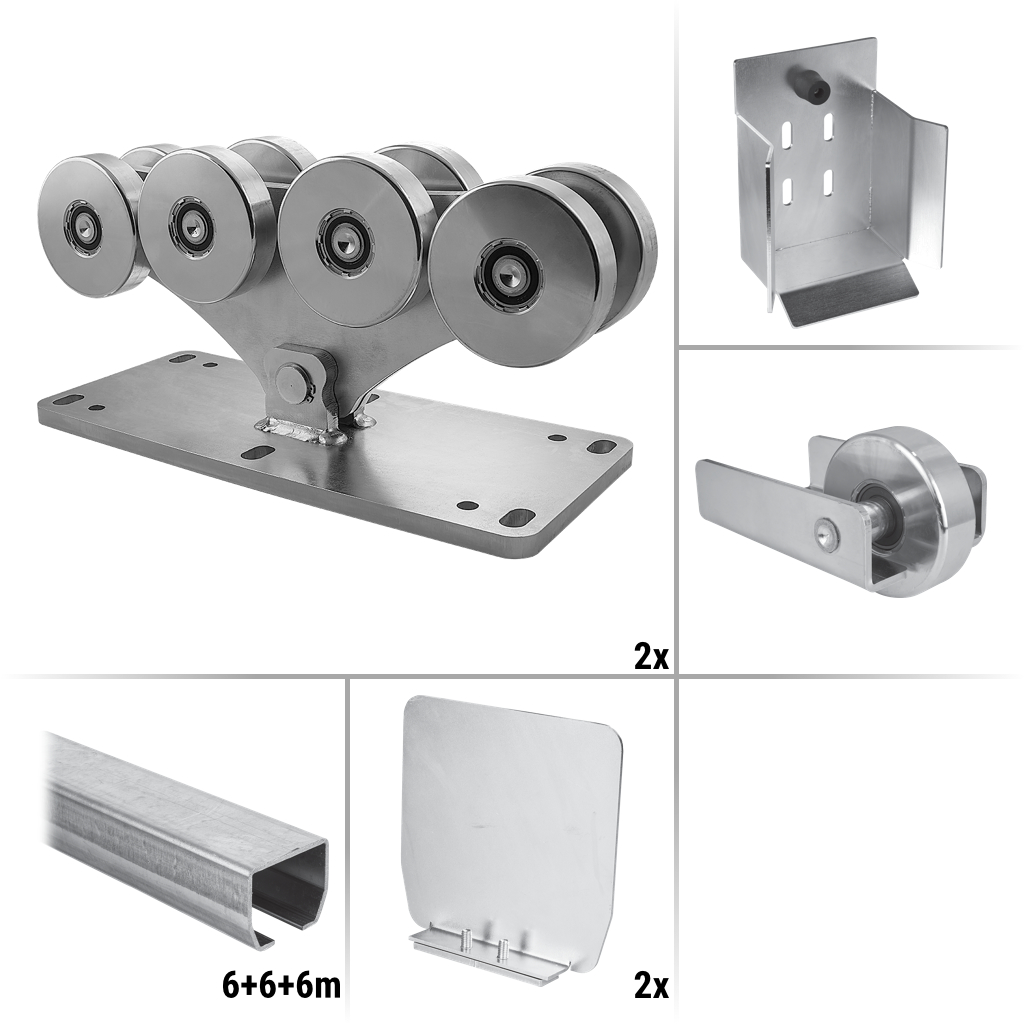

Obsah balení:

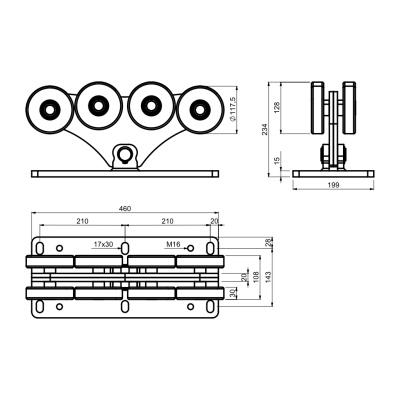

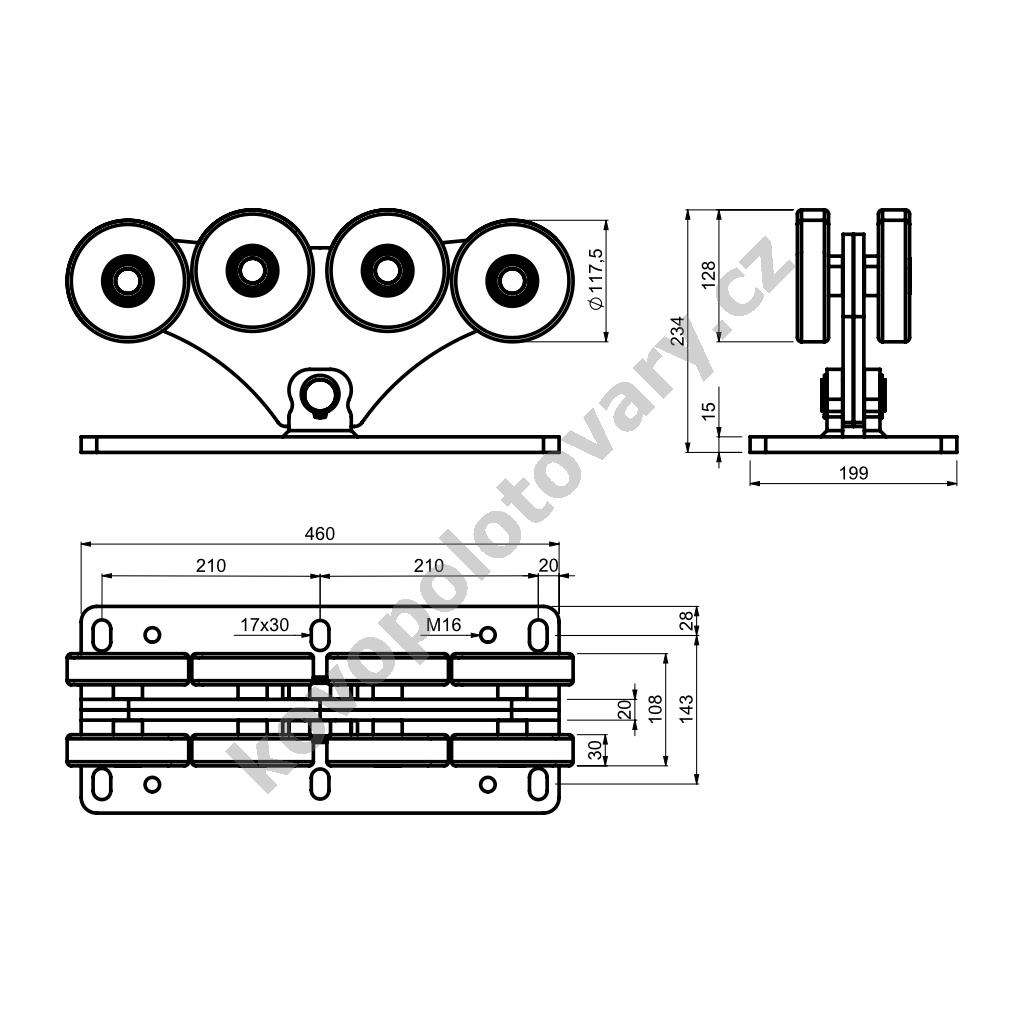

- 2x CAIS SPEED L (1700018) - nosný kyvný vozík

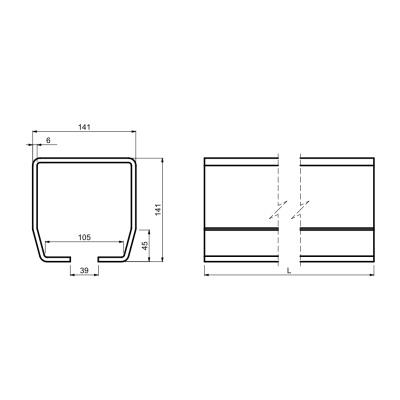

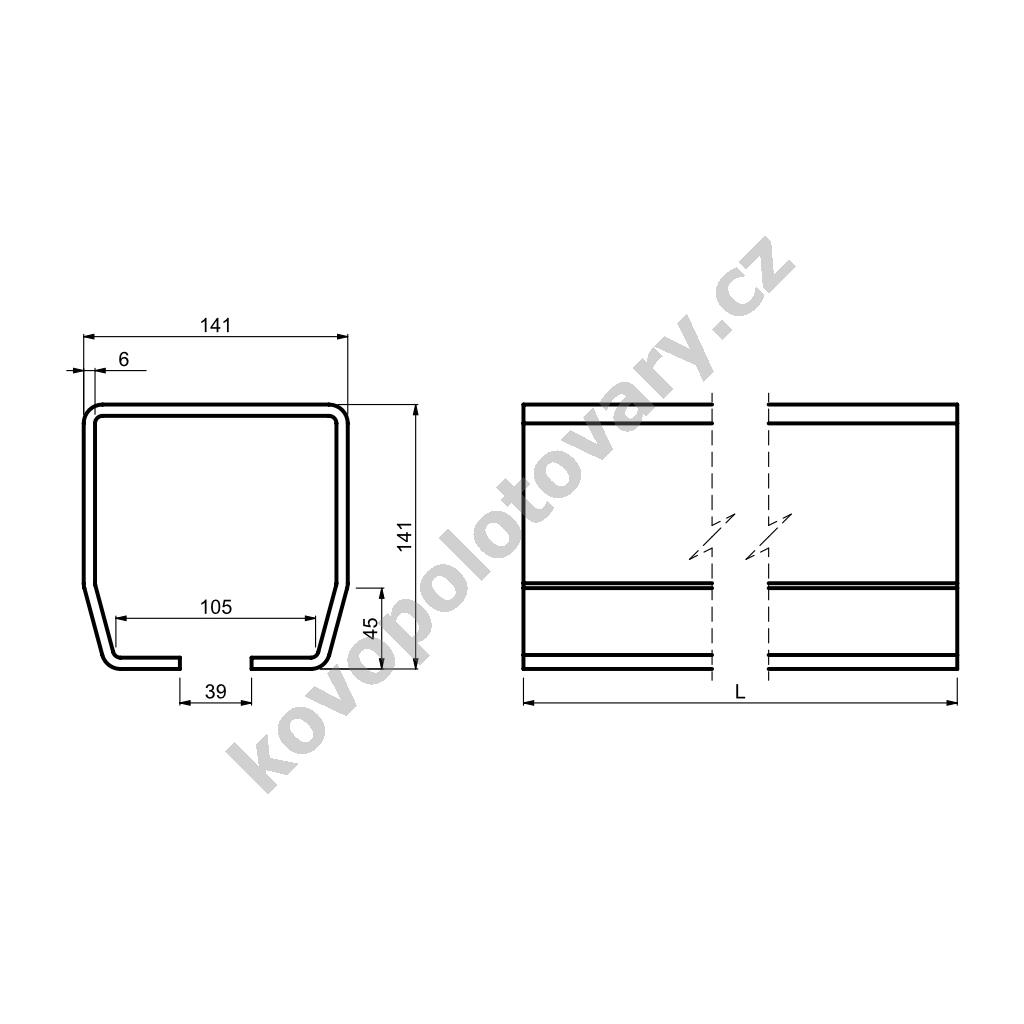

- 3x CAIS STAGE LZ 6 (1700180) - vodicí C profil 141x141 mm, pozinkovaný, 6 m

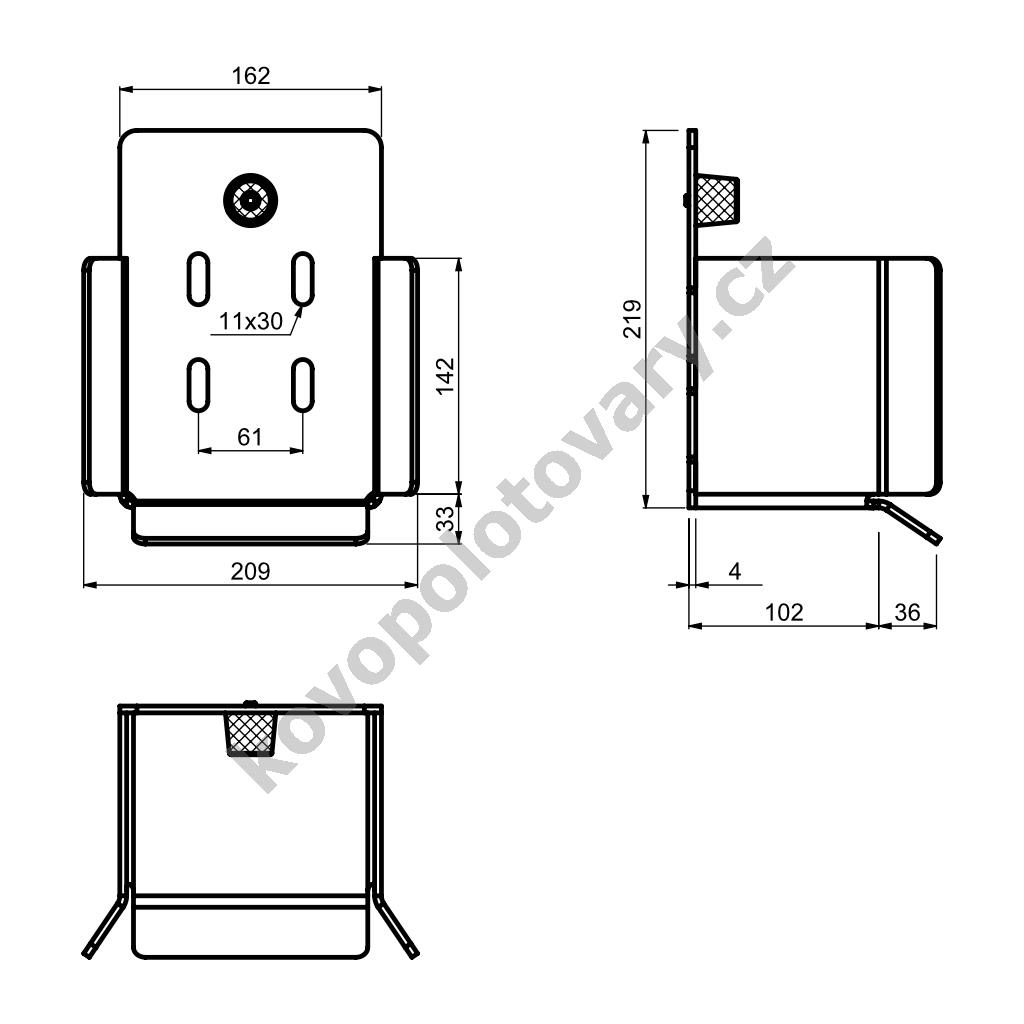

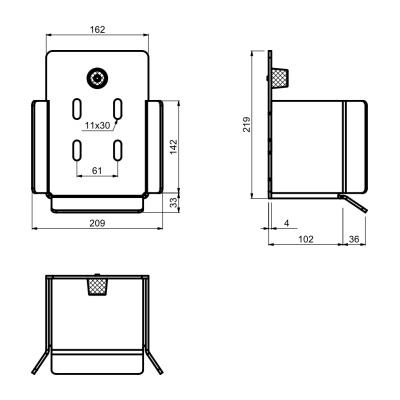

- 1x CAIS LAST L (1700021) - spodní dojezdová kapsa

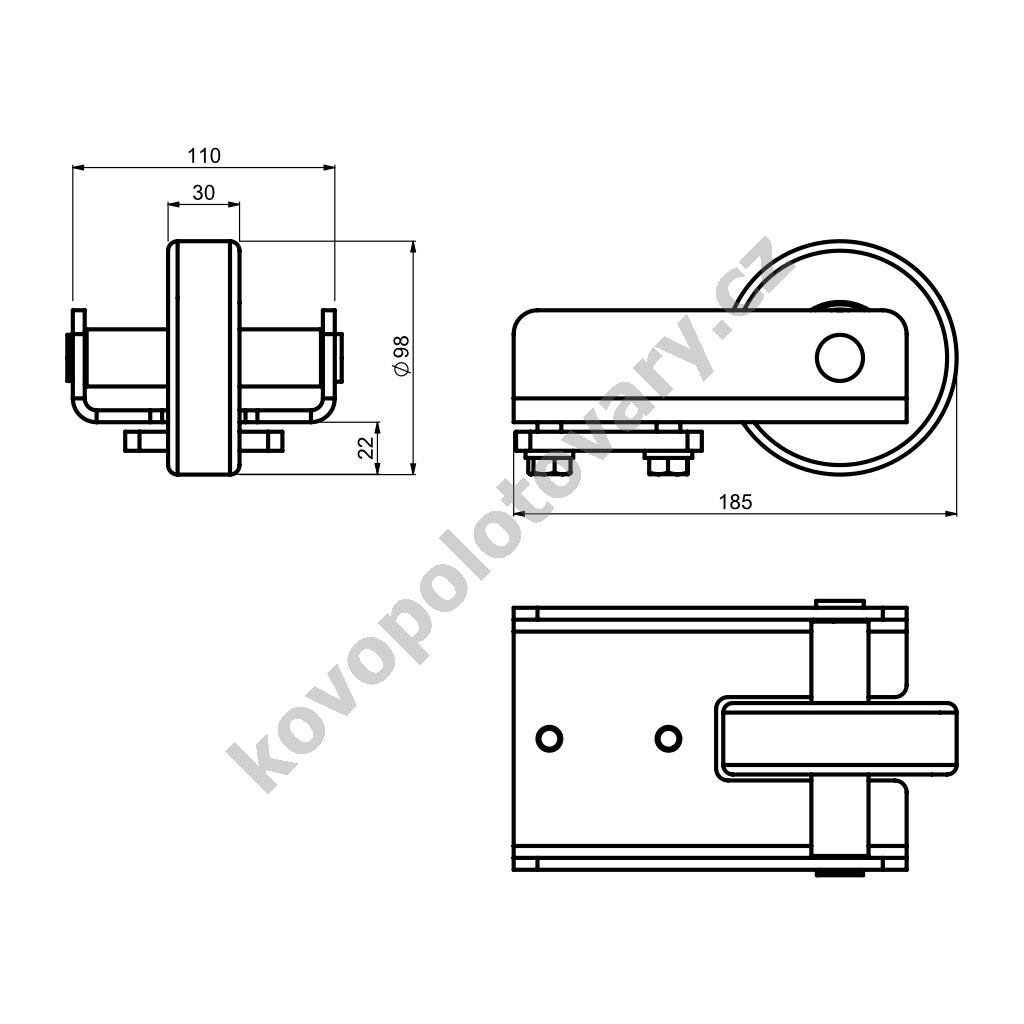

- 1x CAIS RUN L (1700020) - dojezdové kolečko

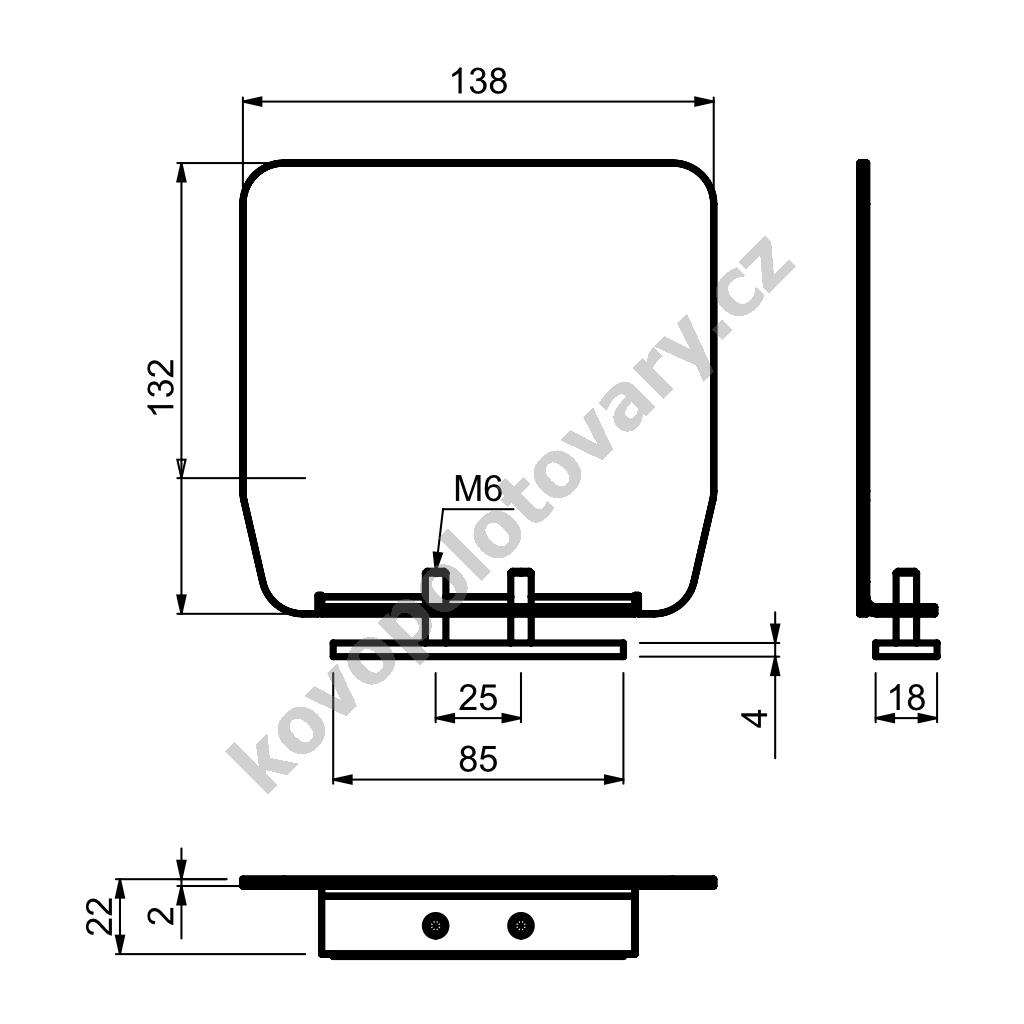

- 2x CAIS PILOT LN (1700024) - krytka (záslepka) C profilu
- Důležité: součástí balení není horní vedení, vodící rolka. Důvodem je vícero možností konstrukčního provedení. Vhodná horní vedení naleznete v souvisejícím zboží.
Technické informace:
- Parametry brány
- Hmotnost brány: max. 1180 kg
- Šířka průjezdu: max. 13,1 m
- Vodicí C profil
- Materiál: ocel
- Povrchová úprava: galvanické pozinkování
- Komponenty pojezdu
- Materiál: ocel (části mohou být z PVC, gumy či nylonu)
- Povrchová úprava: galvanické pozinkování
| Parametry | |
|---|---|
| Max. váha brány (kg) | 1180 |
| Pro šířku průjezdu | do 13,1 m |
| Typ setu | set bez pohonu |
| Prodejní délka | 6 m |
| Délka balíku | 600 cm |
